Електромагнітний циклон

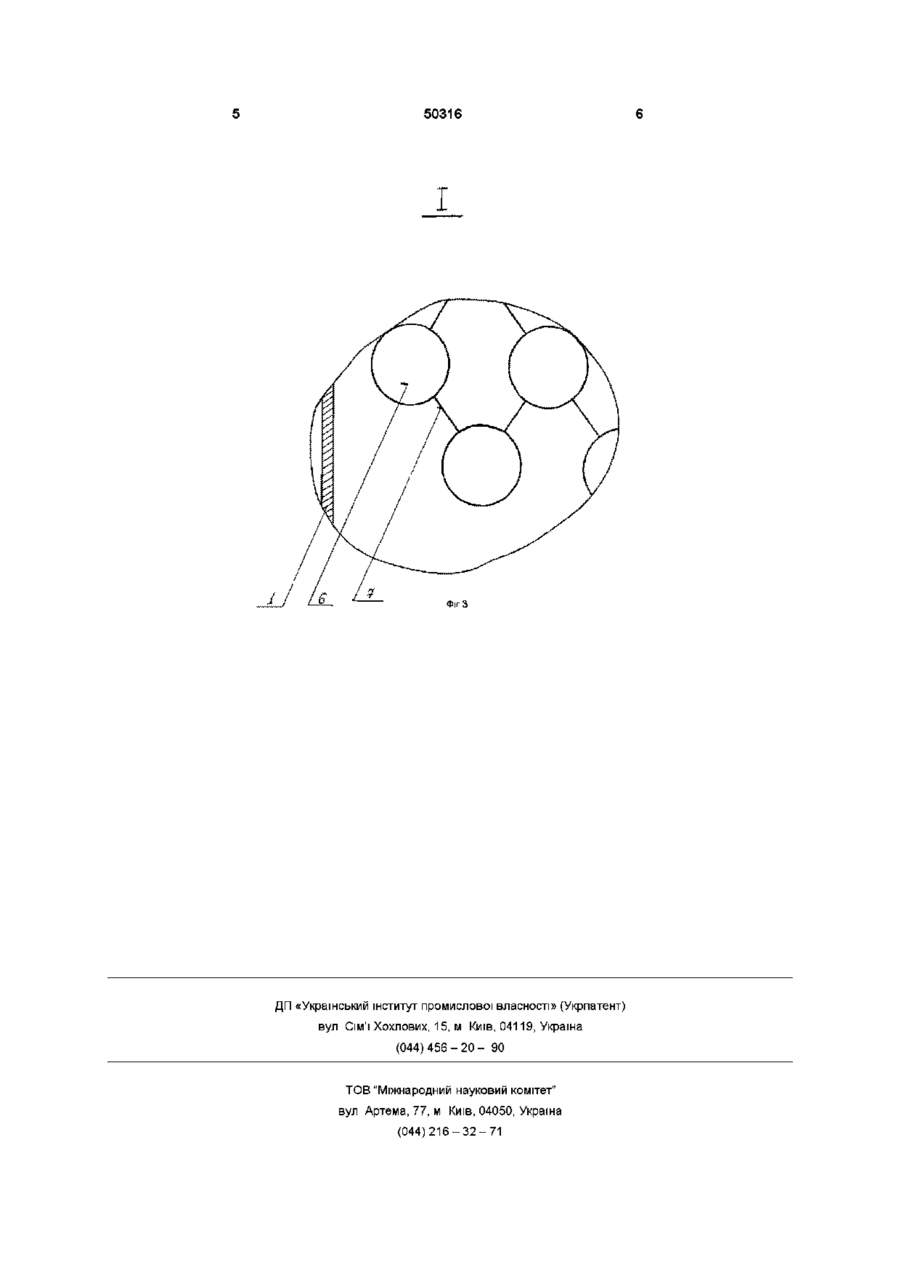

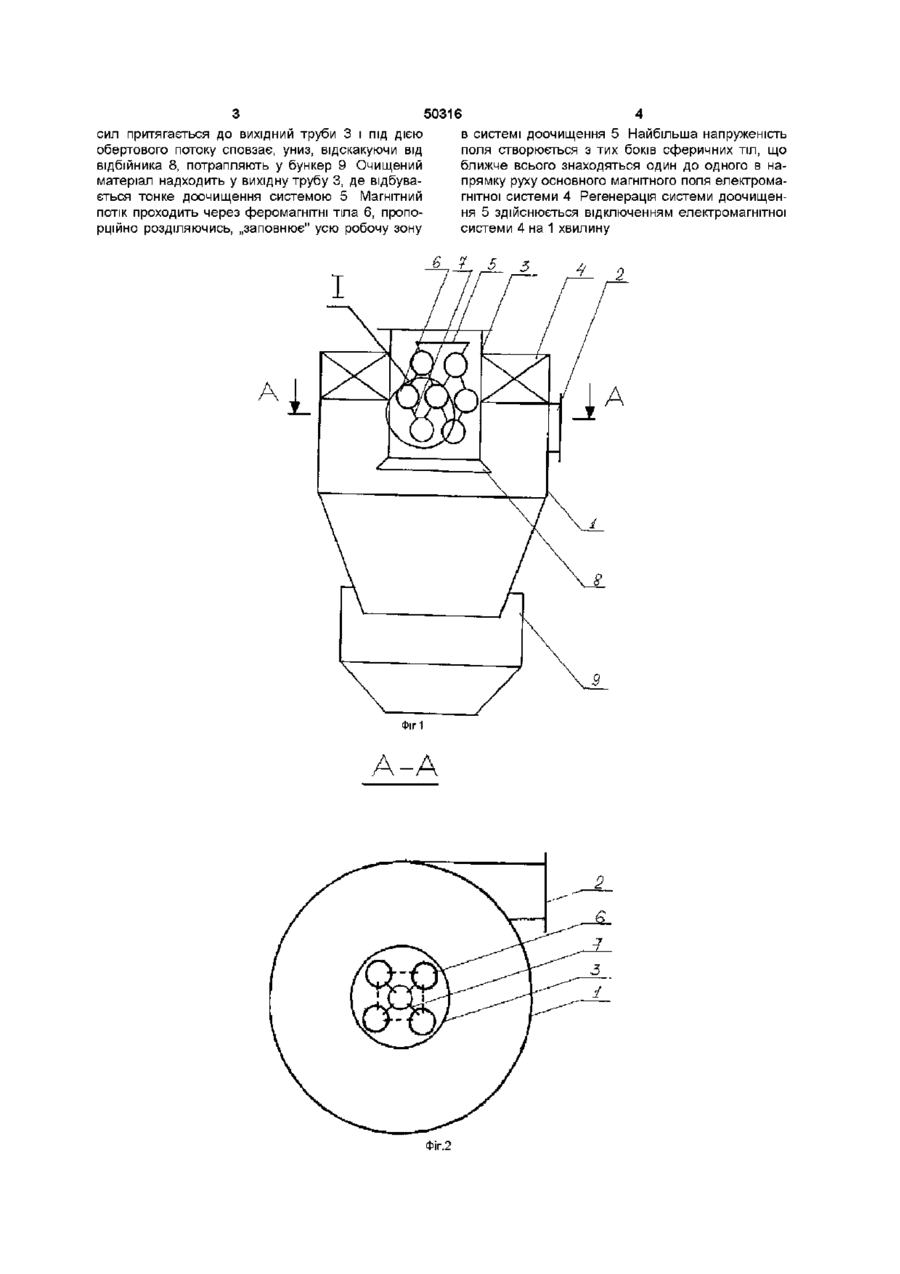

Елеістромагнітний циклон, що містить циліндроконічний корпус із кришкою, бункер, вхідний патрубок і вихідну трубу, зовні якої розміщена електромагнітна система, а всередині блок доочищення, який відрізняється тим, що блок доочищення виконаний зі сферичних феромагнітних тіл, встановлених у шаховому порядку і скріплених між собою немагнітними стрижнями Винахід відноситься до галузі сільського господарства, призначений для вилучення феромагнітних домішок з високодисперсних сільськогосподарських матеріалів, наприклад, борошна Відомий електромагнітний циклон містить корпус, кришку, вхідний і вихідний патрубки, електромагнітну систему, бункер (А С СССР № 700208, МПК2 ВОЗС 1/30, У04С 9/00, 1970р ) Недоліком даної конструкції є те, що феромагнітні домішки, які накопичуються на стінках корпуса, піддаються повторному віднесенню потоком сировини, яка очищається, що веде до зменшення ступеня очистки Найбільш близьким технічним рішенням, обраним як прототип, є електромагнітний циклон, що містить циліндроконічний корпус із кришкою, вхідним тангенціальним патрубком і вихідною трубою, зовні якої розміщена електромагніт на котушка, а всередині - система доочищення (А С СССР № 1018717, МПК3 В04С 5/12, УОЗС 1/00, 1983р) Однак цей пристрій неякісно очищує високодисперсні матеріали, тому що область магнітного поля, охоплена магнітними смугами системи доочищення, не поширюється на всю робочу зону очищення В основу винаходу покладена задача створення електромагнітного циклона, в якому в якості системи доочищення служить блок сфери-них феромагнітних тіл, встановлених у шаховому порядку і закріплених між собою немагнітними стрижнями, містить циліндроконічний корпус з кришкою, бункер, вхідний патрубок і вихідну трубу, зовні якої розміщена електромагнітна система, а всередині блок доочищення, згідно винаходу, блок доочищення виконаний зі сферичних феромагнітних тіл, встановлених у шаховому порядку і скріплених між собою немагнітними стрижнями Таким чином, використання електромагнітного циклона даної конструкції дозволить підвищити ступінь витягу феромагнітних домішок, „шахове" розташування сферичних феромагнітних тіл дозволить рівномірно розподілити магнітне поле по всій робочій зоні камери доочищення На фіг 1 зображений циклон у загальному вигляді На фіг 2 перетин А-А фіг 1 На фіг 3 вузол 1 на фіг 1 Електромагнітний циклон складається з циліндроконічного корпусу з кришкою 1, з вмонтованих вхідного тангенціального патрубка 2 і вхідної труби З, зовні якої розміщена електромагнітна система 4 Всередині вихідної труби 3 установлена система доочищення 5, що складається з блоку сферичних феромагнітних тіл 6 (розміщених у шаховому порядку), закріплених на немагнітних стрижнях 7, відбійника 8 Знизу корпуса 1 розташований бункер 9 Пристрій працює таким чином Забруднений феромагнітними домішками високодисперсний матеріал визначеної за технологією концентрації надходить по вхідному патрубку 2 у магнітне поле електромагнітної системи 4, де частки укрупнюються, утворюючи флокули Частина флокул під дією інерційних сил відкидається до корпуса циклона 1, а інша частина під дією пондеромоторних що дозволить підвищити ступінь вилучення феромагнітних ДОМІШОК І, ВІДПОВІДНО, ПОЛІПШИТИ ЯКІСТЬ переробки високодисперсних матеріалів Поставлена задача вирішується за рахунок того, що запропонований електромагнітний циклон (О со о Ю сил притягається до вихідний труби 3 і під дією обертового потоку сповзає, униз, відскакуючи від відбійника 8, потрапляють у бункер 9 Очищений матеріал надходить у вихідну трубу 3, де відбувається тонке доочищення системою 5 Магнітний потік проходить через феромагнітні тіла 6, пропорційно розділяючись, „заповнює" усю робочу зону 50316 в системі доочищення 5 Найбільша напруженість поля створюється з тих боків сферичних тіл, що ближче всього знаходяться один до одного в напрямку руху основного магнітного поля електромагнітної системи 4 Регенерація системи доочищення 5 здійснюється відключенням електромагнітної системи 4 на 1 хвилину L5 І Фіг 1 А-А Фіг.2 з ±- 2 50316 I Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
