Пристрій для автоматичного завантаження алюмінієвих електролізерів
Формула / Реферат
1 .Устройство для автоматической загрузки алюминиевых электролизеров, включающее напорный бак для глинозема, транспортные трубы и бункер для глинозема, отличающееся тем, что, с целью уменьшения расхода энергии на транспорт, повышения срока службы транспортных труб и селекции подачи сырья, транспортная труба снабжена трубой для сжатого воздуха с ограничителями, расположенными по всей длине трубы, выполненными в виде входящих в трубу для сжатого воздуха регулируемых болтов, в виде пластинок или углублений, против которых на стенках транспортной трубы выполнены отверстия, закрытые дисками из пористого материала.
2.Устройство по п.1, отличающееся тем, что обе трубы снабжены общей по всей длине перегородкой с отверстиями, в которых установлены диски из пористого материала.
3. Устройство по п.1, отличающееся тем, что диски выполнены из спеченной окиси алюминия, спеченной бронзы или проволочной сетки.
4.Устройство по п.1, отличающееся тем, что расстояние между ограничителем и обращенной к нему поверхностью пористого материала увеличивается в направлении движения транспортируемого сырья.
Текст

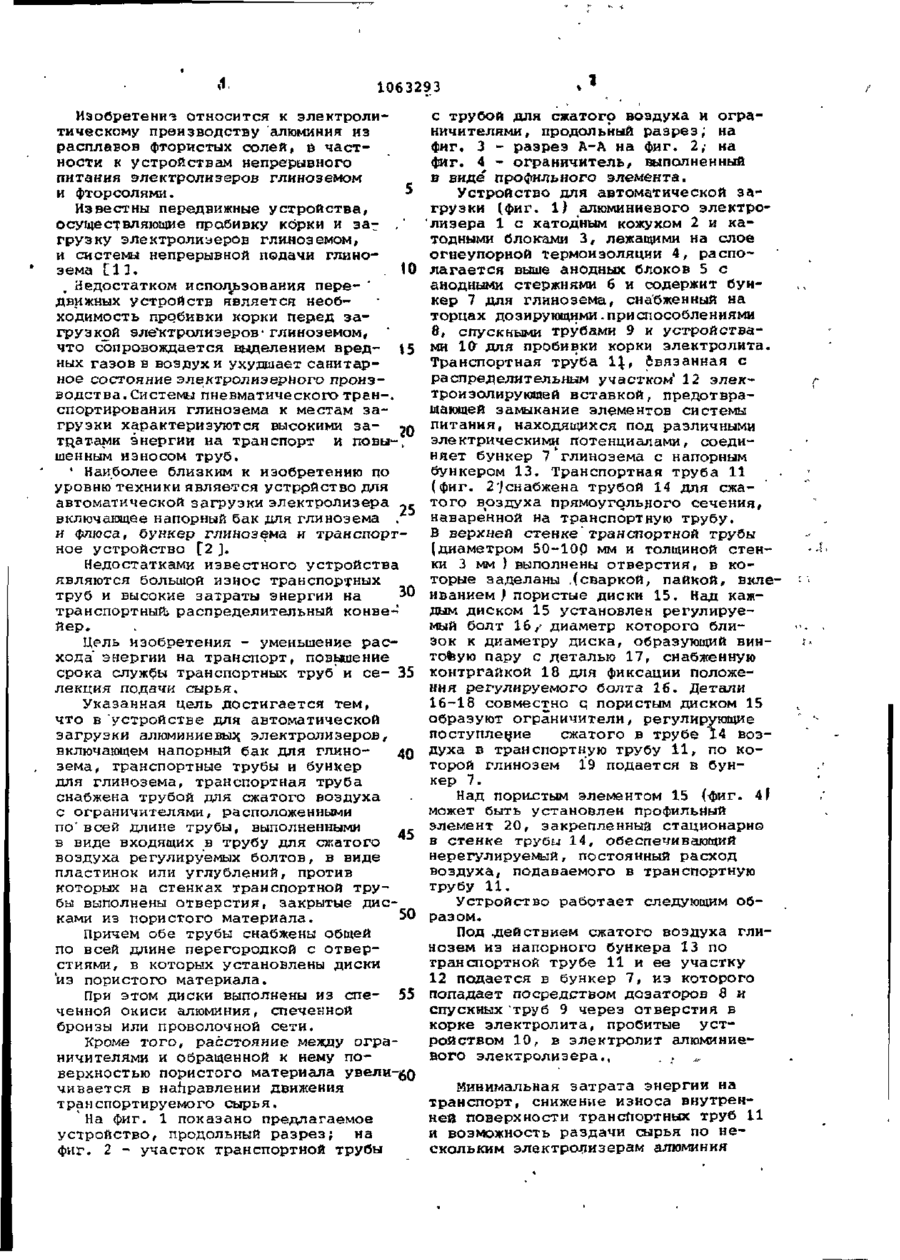

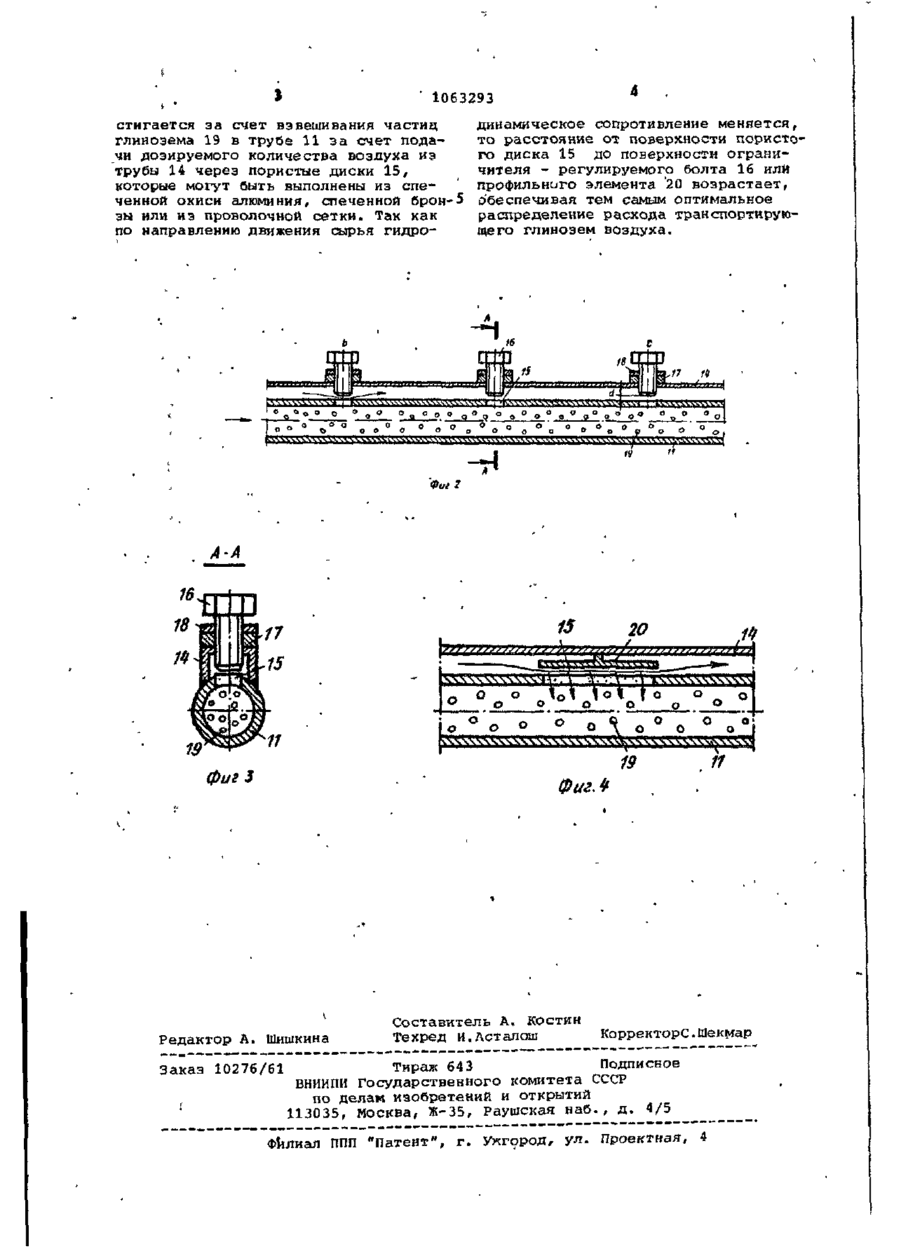

1. УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ЗАГРУЗКИ АЛЮМИНИЕВЫХ ЭЛЕКТРОЛИЗЕРОВ, включающее напорный бак для глинозема, транспортные трубы и бункер для глинозема, о т л и ч а ю щ е е с я тем, что, с целью уменьшения расхода энергии на транспорт, повышения срока службы транспортных труб и селекции подачи сырья, транс Фиг портная труба снабжена трубой для сжатого воздуха с ограничителями, расположенными по всей длине трубы, выполненными в виде входящих в трубу для сжатого воздуха регулируемых болтов, в виде пластинок или углублений, против которых на стенках транспортной трубы выполнены отверстия, закрытые дисками из пористого материала. 2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что обе трубы снабжены общей по всей длине перегородкор с отверстиями, в которых установлены диски из пористого материала. 3. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что диски выполнены из спеченной окиси алюминия, спеченной бронзы или проволочной сетки. 4. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что расстояние между ограничителем и обращенной к нему поверхностью пористого материала увеличиваете! в направлении движения тран спортируемого сырья. 1063293 Изобретение относится к электролитическому производству алюминия из расплавов фтористых солей, в частности к устройствам непрерывного питания электролизеров глиноземом и фторсолями. * Известны передвижные устройства, осуществляющие пробивку корки и эа^ . " грузку электролизеров глиноземом, и системы непрерывной подачи глинозема т . . ю Недостатком использования пере- ' движных устройств является необходимость пробивки корки перед за1 грузкой электролизеров глиноземом, что сопровождается выделением вред- t5 ных газов в воздух и ухудшает санитарное состояние электролиэерного производства. Системы пневматического тргн-. спортирования глинозема к местам загруэки характеризуются высокими за- v> тдат-ами энергии на транспорт и новы-, шенным износом труб. ' Наиболее близким к изобретению по уровню техники является устррйство для автоматической загрузки электролизера включающее напорный бак для глинозема 25 и флюса, бункер глинозема и транспортное устройство Г 2 ]. Недостатками известного устройства являются большой износ транспортных труб и высокие затраты энергии на 30 транспортный* распределительный конвейер. Цель изобретения - уменьшение расхода энергии на транспорт, повышение срока службы транспортных труб и се- 35 лекция подачи сырья. Указанная цель достигается тем, что в "устройстве для автоматической загрузки алюминиевых электролизеров, включающем напорный бак для глино40 зема, транспортные трубы и бункер для глинозема, транспортная труба снабжена трубой для сжатого воздуха с ограничителями, расположенными по' всей длине трубы, выполненными ., в виде входящих в трубу для сжатого воздуха регулируемых болтов, в виде пластинок или углублений, против которых на стенках транспортной трубы выполнены отверстия, закрытые днеками из пористого материала. 50 Причем обе трубы снабжены общей по всей длине перегородкой с отверстиями, в которых установлены диски из пористого материала. При этом диски выполнены из спе- 55 ченной окиси алюминия, спеченной бронзы или проволочной сети. Кроме того» расстояние между ограничителями и обращенной к нему поверхностью пористого материала увели-^Q читается в направлении движения транспортируемого сырья. 4 На фиг. 1 показано предлагаемое устройство, продольный разрез; на фиг. 2 - участок транспортной трубы с трубой для сжатого воздуха и ограничителями, продольный разрез; на фиг. 3 - разрез А-А на фиг. 2 - на , фиг. 4 - ограничитель, выполненный в виде* профильного элемента. Устройство для автоматической загрузки (фиг. 1) алюминиевого электролизера 1 с катодным кожухом 2 и катодными блоками 3, лежащими на слое огнеупорной термоизоляции 4, располагается выше анодных блоков 5 с анодными стержнями 6 и содержит бункер 7 для глинозема, снабженный на торцах дозирующими.приспособлениями 8, спускными трубами 9 и устройствами 1(У для пробивки корки электролита. Транспортная труба 1^, йвяэанная с распределительным участком' 12 электроизолирующей вставкой, предотвращающей замыкание элементов системы питания, находящихся под различными электрическими потенциалами, соединяет бункер 7 глинозема с напорным бункером 13. Транспортная труба 11 (фиг. 2^снабжена трубой 14 для сжатого воздуха прямоугольного сечения, наваренной на транспортную трубу. В верхней стенке"транспортной трубы (диаметром 50-10Р мм и толщиной стенки 3 мм ) выполнены отверстия, в которые заделаны .(сваркой, пайкой, вклеиванием ) пористые диски 15. Над каждым диском 15 установлен регулируемый болт 16/ диаметр которого близок к диаметру диска, образующий винтокую пару с деталью 17, снабженную контргайкой 18 для фиксации положения регулируемого болта 16. Детали 16-18 совместно с пористым диском 15 , образуют ограничители, регулирующие поступление сжатого в трубе Ї4 воздуха в транспортную трубу 11, по которой глинозем 19 подается в бункер 7. Над поригтым элементом 15 (фиг. А) может быть установлен профильный элемент 20, закрепленный стационарно в стенке трубы 14, обеспечивающий нерегулируемый, постоянный расход воздуха, подаваемого в транспортную трубу 11. Устройство работает следующим образом. Под действием сжатого воздуха глинозем из напорного бункера 13 по транспортной трубе 11 и ее участку 12 подается в бункер 7, из которого попадает посредством дозаторов 8 и спускных труб 9 через отверстия в корке электролита, пробитые устройством 10, в электролит алюминиевого электролизера., . . Минимальная затрата энергии на транспорт, снижение износа внутренней поверхности транспортных труб 11 и возможность раздачи сырья по нескольким электролизерам алюминия 1063293 стнгается за счет взвешивания частиц глинозема 19 в трубе 11 за счет подачи дозируемого количества воздуха иэ трубы 14 через пористые диски 15, которые могут быть выполнены из спеченной окиси алюминия, спеченной броц-5 эы или иэ проволочной сетки. Так как по направлению движения сырья гидро динамическое сопротивление меняется, то расстояние от поверхности пористого диска 15 до поверхности ограничителя - регулируемого болта 16 или профильного элемента 20 возрастает, обеспечивая тем самым оптимальное распределение расхода транспортирующего глинозем воздуха. Фиг 2 А-А 15 20 ^ о О О о о о о *$ * tо t о о о ° о Л о°0 ° /^ фиг S ^ ФигЛ Редактор А. Шишкина З а к а з 10276/61 Составитель А. Костин Техред И.Асталош ^ КорректорС^Шекмар^ Тираж 643 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Филиал П П "Патент", г . Ужгород, ул. Проектная, 4 П
ДивитисяДодаткова інформація
МПК / Мітки
МПК: C25C 3/14
Мітки: автоматичного, завантаження, пристрій, електролізерів, алюмінієвих
