Стріла екскаватора-драглайна

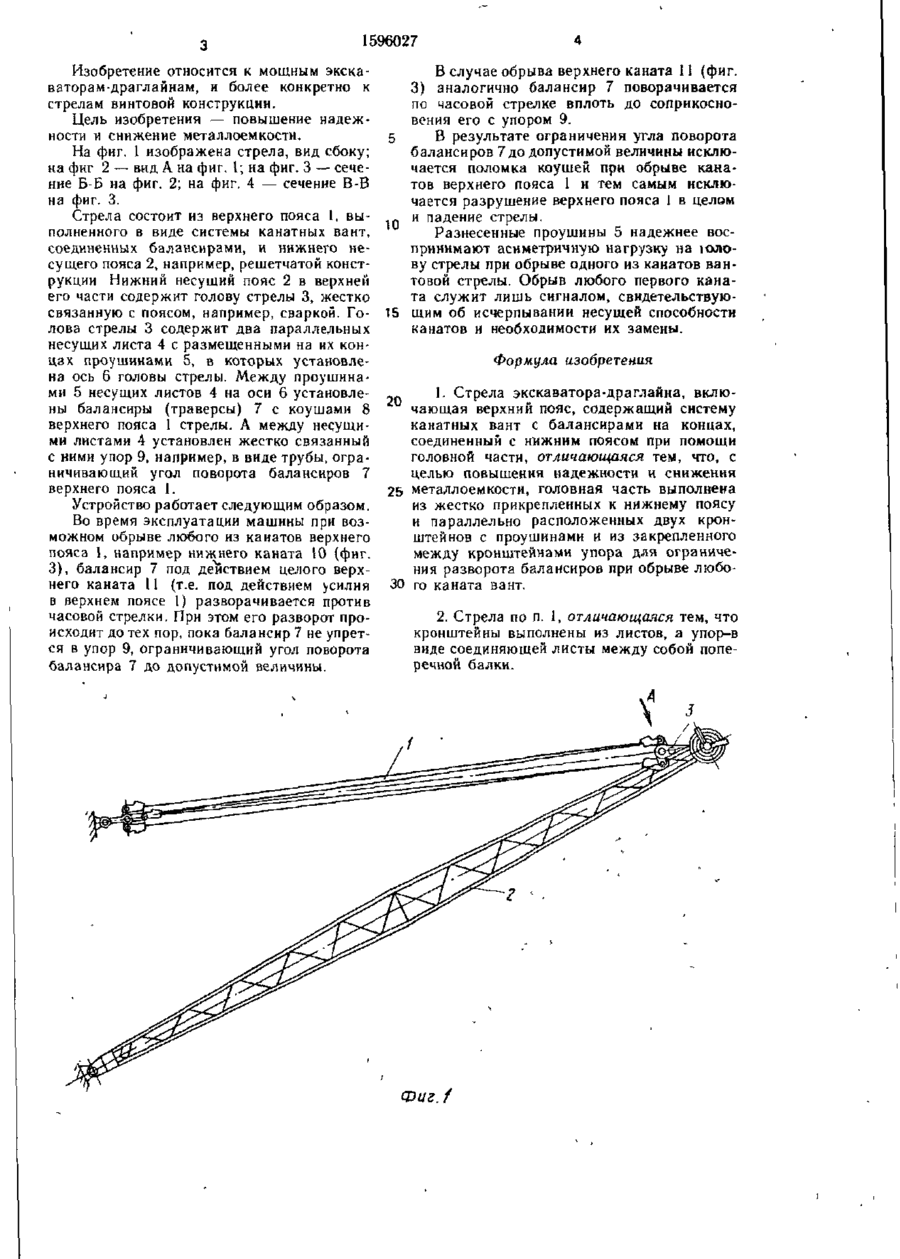

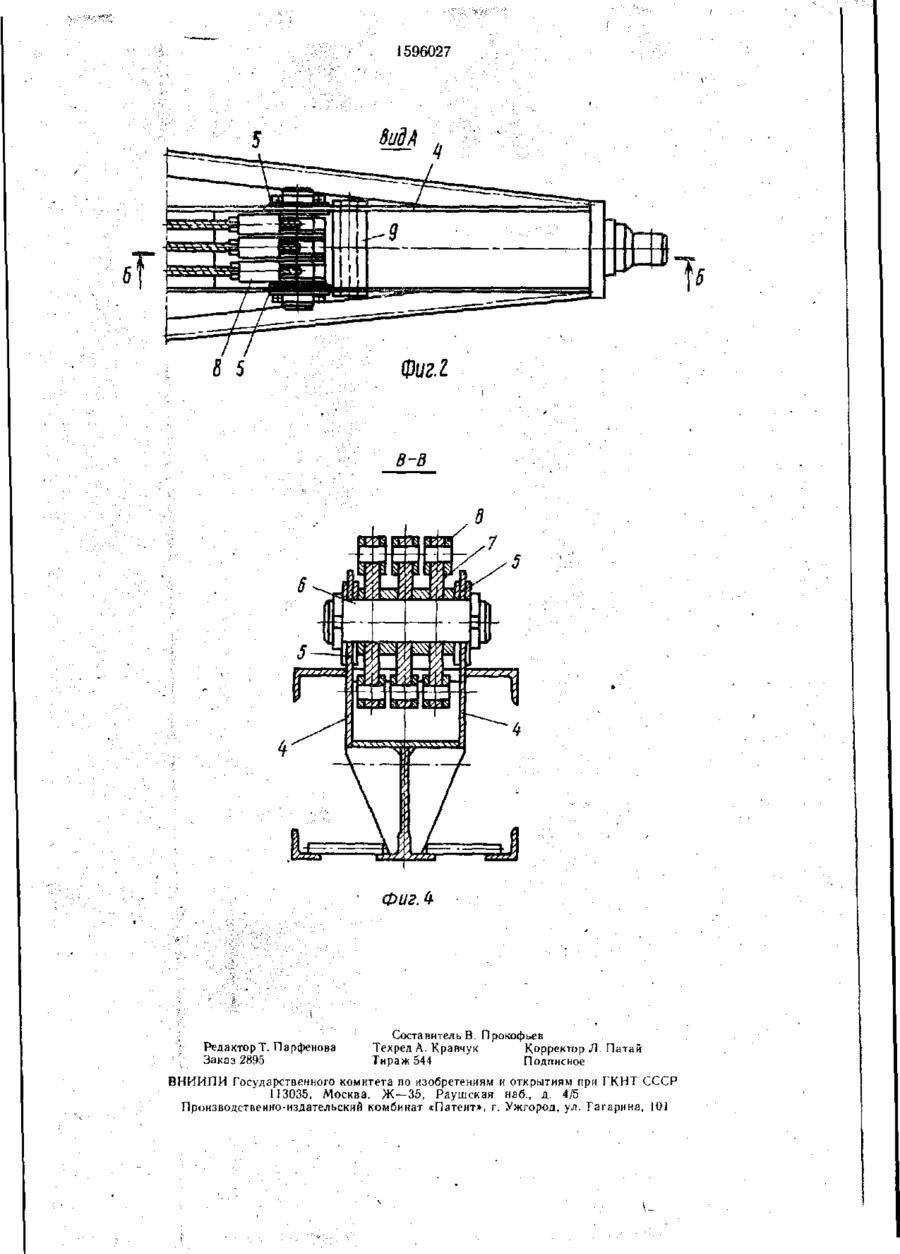

Изобретение относится к стрелам винтовой конструкции Цель — повышение на дежности и снижение металлоемкости Стрела состоит из верхнего пояса и нижнего по яса 2, который имеет головную часть, жест ко связанную с поясом 2 Головная часть содержит два параллельных кронштейна в виде несущих листов 4, на концах которых выполнены проушины Между проушинами на оси 6 расположены балансиры 7 с коу шами 8, соединенные между собой канатами 10 и 11 верхнего пояса Между листами 4 за креплена поперечная балка 9 для ограни чения угла поворота балансиров 7 При обрыве одного из канатов 10 или 11 пояса его балансир 7 разворачиваегся до упора в поперечную балку 9, что исключает поломку коушей 8 и является сигналом для заме ны каната 1 з п ф-лы, 4 ил с S СП О to 2 ФигЗ 1596027 Изобретение относится к мощным экскаВ случае обрыва верхнего каната 11 (фиг. ваторам-драглайнам, и более конкретно к 3) аналогично балансир 7 поворачивается стрелам винтовой конструкции. по часовой стрелке вплоть до соприкосновения его с упором 9. Цель изобретения — повышение надежности и снижение металлоемкости. В результате ограничения угла поворота На фиг. 1 изображена стрела, вид сбоку; балансиров 7 до допустимой величины исклюна фиг 2 — вид А на фиг. I; на фиг. 3 — сечечается поломка коушей при обрыве канание Б-Б на фиг. 2; на фиг. 4 — сечение В-В тов верхнего пояса 1 и тем самым исклюна фиг. 3. чается разрушение верхнего пояса 1 в целом Стрела состоит из верхнего пояса 1, выи падение стрелы. полненного в виде системы канатных вант, 10 Разнесенные проушины 5 надежнее воссоединенных балансирами, и нижнего непринимают асиметричную нагрузку на іолосущего пояса 2, например, решетчатой конству стрелы при обрыве одного из канатов ванрукции Нижний несущий пояс 2 в верхней товой стрелы. Обрыв любого первого канаего части содержит голову стрелы 3, жестко та служит лишь сигналом, свидетельствуюсвязанную с поясом, например, сваркой. Го- 15 щим об исчерпывании несущей способности лова стрелы 3 содержит два параллельных канатов и необходимости их замены. несущих листа 4 с размещенными на их концах проушинами 5, в которых установлеФормула изобретения на ось 6 головы стрелы. Между проушинами 5 несущих листов 4 на оси 6 установле1. Стрела экскаватора-драглайна, вклюны балансиры (траверсы) 7 с коушами 8 20 чающая верхний пояс, содержащий систему верхнего пояса 1 стрелы. А между несущиканатных вант с балансирами на концах, ми листами 4 установлен жестко связанный соединенный с нижним поясом при помощи с ними упор 9, например, в виде трубы, ограголовной части, отличающаяся тем, что, с ничивающий угол поворота балансиров 7 целью повышения надежности и снижения верхнего пояса I. 25 металлоемкости, головная часть выполнена Устройство работает следующим образом. из жестко прикрепленных к нижнему поясу Во время эксплуатации машины при вози параллельно расположенных двух кронможном обрыве любого из канатов верхнего штейнов с проушинами и из закрепленного пояса 1, например нижнего каната 10 (фиг. между кронштейнами упора для ограниче3), балансир 7 под действием целого верхния разворота балансиров при обрыве любонего каната 11 (т.е. под действием усилия 30 го каната вант. в верхнем поясе 1) разворачивается против часовой стрелки. При этом его разворот про2. Стрела по п. 1, отличающаяся тем, что исходит до тех пор, пока балансир 7 не упреткронштейны выполнены из листов, а упор-в виде соединяющей листы между собой попеся в упор 9, ограничивающий угол поворота речной балки. балансира 7 до допустимой величины. Фиг./ 1596027 ВидA чh Фиг! в-в фиг А РедакторТ. Парфенова Заказ 2895 Составитель В. Прокофьев Техред А. Кравчук Корректор Л. Патай Тираж 544 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при Г.КНТ СССР 1 і 3035, Москва, Ж —35, Раушская наб., д. 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, ]01 J
