Важільно-гідравлічний механізм управління стругом

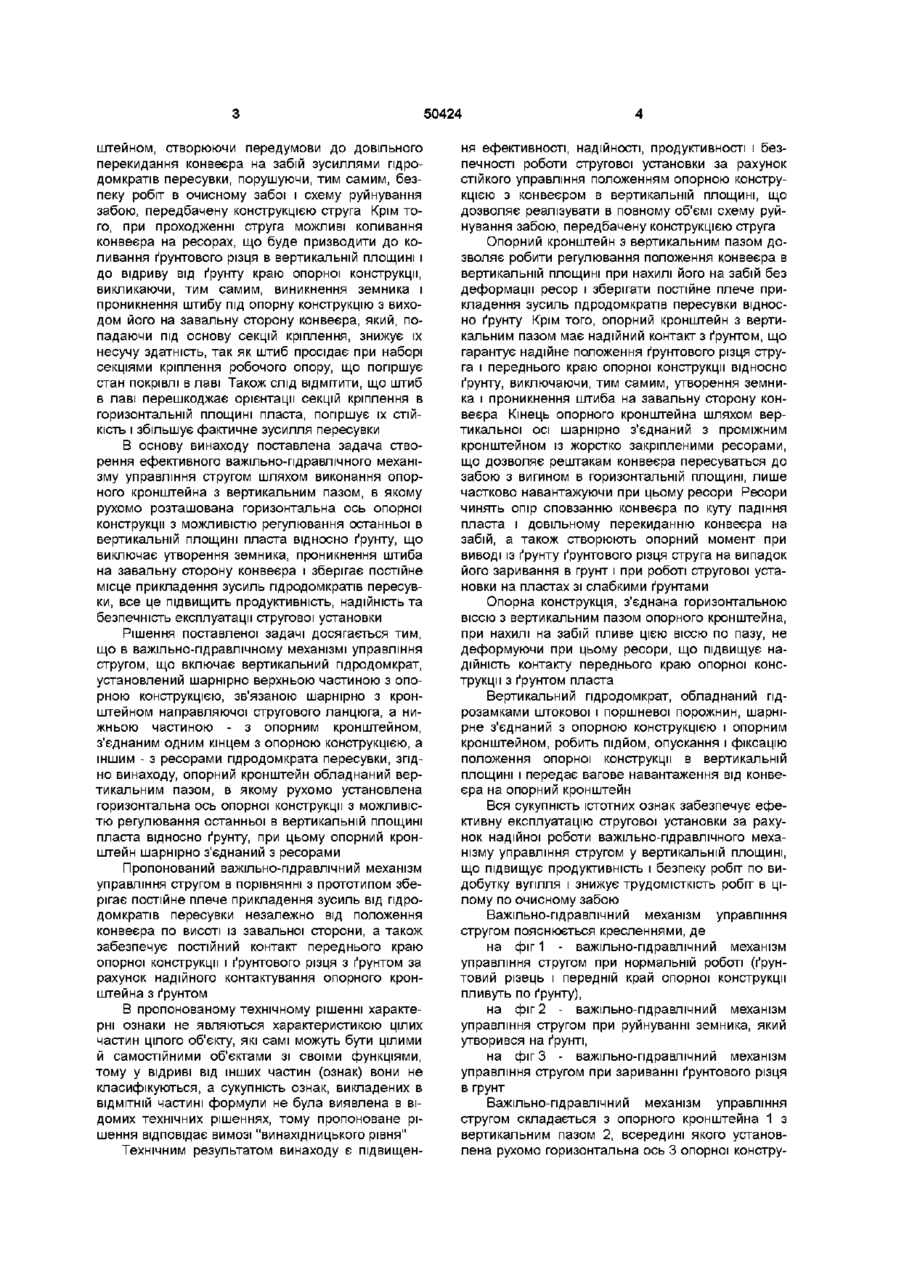

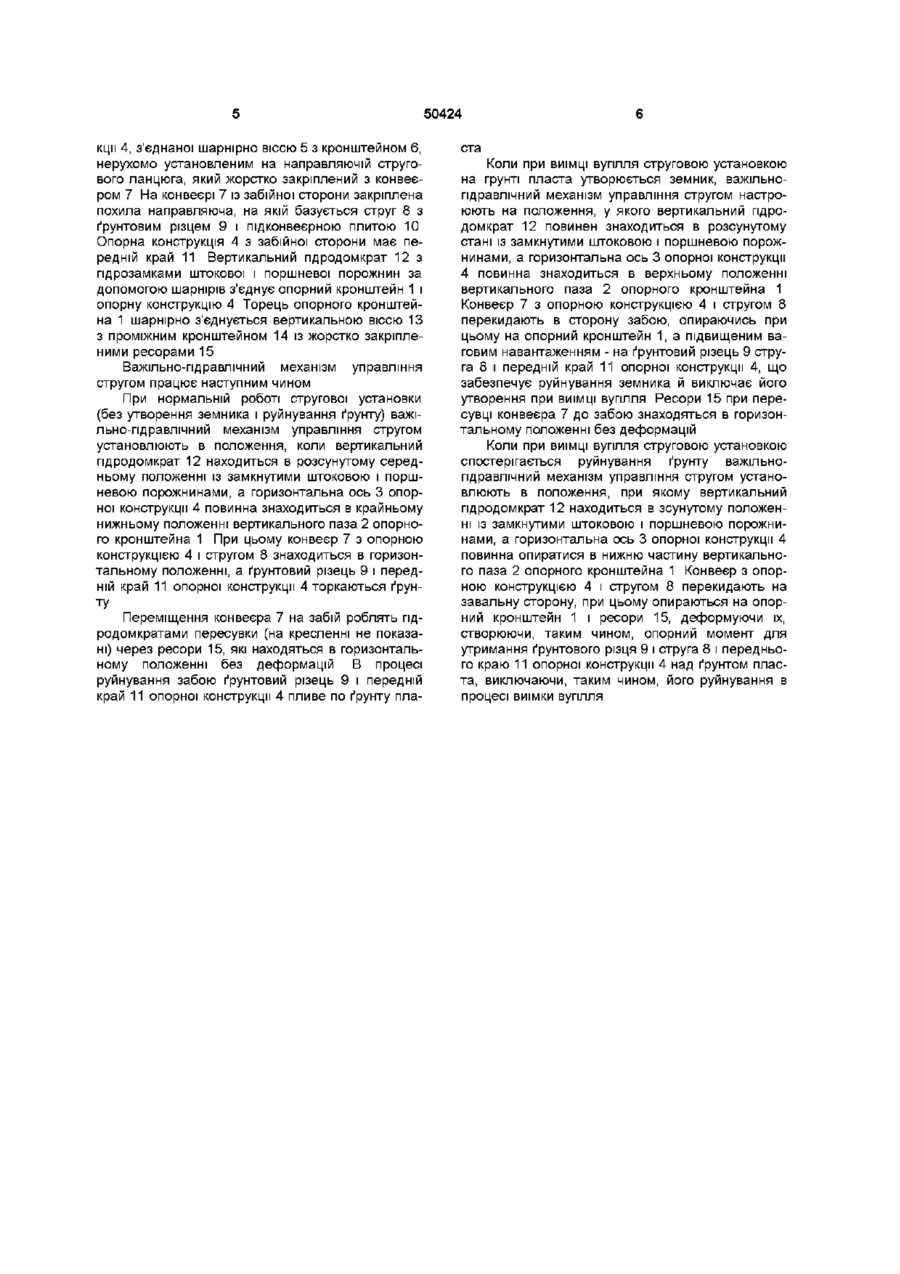

Важільно-гідравлічний механізм управління стругом, який включає вертикальний гідродомкрат, звязании шарнірно верхньою частиною з опорною конструкцією, зв'язаною шарнірно з кронштейном напрямної стругового ланцюга, а нижньою частиною - з опорним кронштейном, з'єднаним одним кінцем з опорною конструкцією, а іншим - з ресорами гідродомкрата пересувки, який відрізняється тим, що опорний кронштейн обладнаний вертикальним пазом, в якому рухомо установлена горизонтальна вісь опорної конструкції з можливістю регулювання останньої в вертикальній площині пласта відносно грунту, при цьому опорний кронштейн шарнірно з'єднаний з ресорами Винахід стосується вугільної промисловості, зокрема засобів управління стругом в вертикальній площині пласта відносно ґрунту Відомий механізм управління стругом, який включає вертикальний гідродомкрат, установлений із завальної сторони конвеєра, один кінець якого з'єднаний із бортом конвеєра, а інший контактує з опорною конструкцією [Див Лобасов М П та ш Експлуатація стругових установок - К Техніка, 1984 -с 48 - Мал 23] Недоліком відомого механізму управління стругом є те, що при роботі цього механізму не досягається ефективний вивід ґрунтового різця із зруйнованого ним ґрунту пласта і не забезпечується робота стругової установки при наявності слабких ґрунтів із-за відсутності в конструкції елементів, які дозволяють створити опорний момент при управлінні стругом в вертикальній площині Крім того, при нахиленні рештачного ставу конвеєра зменшується площа контакту опорної конструкції з ґрунтом пласта із-за зміни його положення в просторі, викликаючи, тим самим, руйнування ґрунту До недоліків механізму управління стругом відноситься також низька безпечність його експлуатації із-за відсутності обмежувачів від довільного перекидання рештачного ставу конвеєра на забій при притисненні краю кута до забою зусиллями гідродомкратів пересувки рішення, прийнятого за прототип, є важільногідравлічний механізм управління стругом, який включає вертикальний гідродомкрат, установлений шарнірно верхньою частиною з опорною конструкцією, зв'язаною шарнірно з кронштейном направляючого стругового ланцюга, а нижньою частиною - з опорним кронштейном, з'єднаним одним кінцем шарнірно з опорною конструкцією, а іншим міцно з'єднаний з ресорами гідродомкрата пересувки (Див журнал "Глюкауф", стаття "Досвід експлуатації стругів Гляйтшвертхобель на шахті "Міністр - Ахенбах" - 1988 - № 11 - с 6 і Додаток проспекта фірми "Вестфалія - Люнен" важільногідравлічний механізм управління стругом, опублікований в журналі "Bergbau" -1985 - № 6 ] Недоліком відомого важільно-гідравлічного механізму управління стругом є те, що опорний кронштейн з'єднаний за допомогою горизонтальної осі з опорною конструкцією і шарніра - з вертикальним гідродомкратом, який в свою чергу, верхньою частиною з'єднаний з опорною конструкцією, утворивши, таким чином, трьохланочник з однією розсувною ланкою, при цьому торцева частина опорного кронштейна жорстко з'єднана з ресорами, установленими в основі секцій кріплення, що створює такий кінематичний зв'язок, який при розсувці вертикального гідродомкрата призводить до деформацій ресор і до зависання на них із завальної сторони конвеєра разом з опорним крон Найближчим по технічній суті до заявленого о ю 50424 штейном, створюючи передумови до довільного перекидання конвеєра на забій зусиллями гідродомкратів пересувки, порушуючи, тим самим, безпеку робіт в очисному забої і схему руйнування забою, передбачену конструкцією струга Крім того, при проходженні струга можливі коливання конвеєра на ресорах, що буде призводити до коливання ґрунтового різця в вертикальній площині і до відриву від ґрунту краю опорної конструкції, викликаючи, тим самим, виникнення земника і проникнення штибу під опорну конструкцію з виходом його на завальну сторону конвеєра, який, попадаючи під основу секцій кріплення, знижує їх несучу здатність, так як штиб просідає при наборі секціями кріплення робочого опору, що погіршує стан покрівлі в лаві Також слід ВІДМІТИТИ, ЩО штиб в лаві перешкоджає орієнтації секцій кріплення в горизонтальній площині пласта, погіршує їх СТІЙКІСТЬ І збільшує фактичне зусилля пересувки В основу винаходу поставлена задача створення ефективного важільно-гідравлічного механізму управління стругом шляхом виконання опорного кронштейна з вертикальним пазом, в якому рухомо розташована горизонтальна ось опорної конструкції з можливістю регулювання останньої в вертикальній площині пласта відносно ґрунту, що виключає утворення земника, проникнення штиба на завальну сторону конвеєра і зберігає постійне місце прикладення зусиль гідродомкратів пересувки, все це підвищить продуктивність, надійність та безпечність експлуатації стругової установки Рішення поставленої задачі досягається тим, що в важільно-гідравлічному механізмі управління стругом, що включає вертикальний гідродомкрат, установлений шарнірно верхньою частиною з опорною конструкцією, зв'язаною шарнірно з кронштейном направляючої стругового ланцюга, а нижньою частиною - з опорним кронштейном, з'єднаним одним кінцем з опорною конструкцією, а іншим - з ресорами гідродомкрата пересувки, згідно винаходу, опорний кронштейн обладнаний вертикальним пазом, в якому рухомо установлена горизонтальна ось опорної конструкції з можливістю регулювання останньої в вертикальній площині пласта відносно ґрунту, при цьому опорний кронштейн шарнірно з'єднаний з ресорами Пропонований важільно-гідравлічний механізм управління стругом в порівнянні з прототипом зберігає постійне плече прикладення зусиль від гідродомкратів пересувки незалежно від положення конвеєра по висоті із завальної сторони, а також забезпечує постійний контакт переднього краю опорної конструкції і ґрунтового різця з ґрунтом за рахунок надійного контактування опорного кронштейна з ґрунтом В пропонованому технічному рішенні характерні ознаки не являються характеристикою цілих частин цілого об'єкту, які самі можуть бути цілими й самостійними об'єктами зі своїми функціями, тому у відриві від інших частин (ознак) вони не класифікуються, а сукупність ознак, викладених в ВІДМІТНІЙ частині формули не була виявлена в відомих технічних рішеннях, тому пропоноване рішення відповідає вимозі "винахідницького рівня" Технічним результатом винаходу є підвищен ня ефективності, надійності, продуктивності і безпечності роботи стругової установки за рахунок стійкого управління положенням опорною конструкцією з конвеєром в вертикальній площині, що дозволяє реалізувати в повному об'ємі схему руйнування забою, передбачену конструкцією струга Опорний кронштейн з вертикальним пазом дозволяє робити регулювання положення конвеєра в вертикальній площині при нахилі його на забій без деформації ресор і зберігати постійне плече прикладення зусиль гідродомкратів пересувки відносно ґрунту Крім того, опорний кронштейн з вертикальним пазом має надійний контакт з ґрунтом, що гарантує надійне положення ґрунтового різця струга і переднього краю опорної конструкції відносно ґрунту, виключаючи, тим самим, утворення земника і проникнення штиба на завальну сторону конвеєра Кінець опорного кронштейна шляхом вертикальної осі шарнірно з'єднаний з проміжним кронштейном із жорстко закріпленими ресорами, що дозволяє рештакам конвеєра пересуваться до забою з вигином в горизонтальній площині, лише частково навантажуючи при цьому ресори Ресори чинять опір сповзанню конвеєра по куту падіння пласта і довільному перекиданню конвеєра на забій, а також створюють опорний момент при виводі із ґрунту ґрунтового різця струга на випадок його заривання в грунт і при роботі стругової установки на пластах зі слабкими ґрунтами Опорна конструкція, з'єднана горизонтальною віссю з вертикальним пазом опорного кронштейна, при нахилі на забій пливе цією віссю по пазу, не деформуючи при цьому ресори, що підвищує надійність контакту переднього краю опорної конструкції з ґрунтом пласта Вертикальний гідродомкрат, обладнаний пдрозамками штокової і поршневої порожнин, шарнірне з'єднаний з опорною конструкцією і опорним кронштейном, робить підйом, опускання і фіксацію положення опорної конструкції в вертикальній площині і передає вагове навантаження від конвеєра на опорний кронштейн Вся сукупність істотних ознак забезпечує ефективну експлуатацію стругової установки за рахунок надійної роботи важільно-гідравлічного механізму управління стругом у вертикальній площині, що підвищує продуктивність і безпеку робіт по видобутку вугілля і знижує трудомісткість робіт в цілому по очисному забою Важільно-гідравлічний механізм управління стругом пояснюється кресленнями, де на фіг 1 - важільно-гідравлічний механізм управління стругом при нормальній роботі (ґрунтовий різець і передній край опорної конструкції пливуть по ґрунту), на фіг 2 - важільно-гідравлічний механізм управління стругом при руйнуванні земника, який утворився на ґрунті, на фіг 3 - важільно-гідравлічний механізм управління стругом при зариванні ґрунтового різця в грунт Важільно-гідравлічний механізм управління стругом складається з опорного кронштейна 1 з вертикальним пазом 2, всередині якого установлена рухомо горизонтальна ось 3 опорної констру 50424 кцм 4, з'єднаної шарнірно віссю 5 з кронштейном 6, нерухомо установленим на направляючій стругового ланцюга, який жорстко закріплений з конвеєром 7 На конвеєрі 7 із забійної сторони закріплена похила направляюча, на якій базується струг 8 з ґрунтовим різцем 9 і підконвеєрною плитою 10 Опорна конструкція 4 з забійної сторони має передній край 11 Вертикальний гідродомкрат 12 з пдрозамками штокової і поршневої порожнин за допомогою шарнірів з'єднує опорний кронштейн 1 і опорну конструкцію 4 Торець опорного кронштейна 1 шарнірно з'єднується вертикальною віссю 13 з проміжним кронштейном 14 із жорстко закріпленими ресорами 15 Важільно-гідравлічний механізм управління стругом працює наступним чином При нормальній роботі стругової установки (без утворення земника і руйнування ґрунту) важільно-пдравлічний механізм управління стругом установлюють в положення, коли вертикальний гідродомкрат 12 находиться в розсунутому середньому положенні із замкнутими штоковою і поршневою порожнинами, а горизонтальна ось 3 опорної конструкції 4 повинна знаходиться в крайньому нижньому положенні вертикального паза 2 опорного кронштейна 1 При цьому конвеєр 7 з опорною конструкцією 4 і стругом 8 знаходиться в горизонтальному положенні, а ґрунтовий різець 9 і передній край 11 опорної конструкції 4 торкаються ґрунту Переміщення конвеєра 7 на забій роблять гідродомкратами пересувки (на кресленні не показані) через ресори 15, які находяться в горизонтальному положенні без деформацій В процесі руйнування забою ґрунтовий різець 9 і передній край 11 опорної конструкції 4 пливе по ґрунту пла ста Коли при виїмці вугілля струговою установкою на грунті пласта утворюється земник, важільногідравлічний механізм управління стругом настроюють на положення, у якого вертикальний гідродомкрат 12 повинен знаходиться в розсунутому стані із замкнутими штоковою і поршневою порожнинами, а горизонтальна ось 3 опорної конструкції 4 повинна знаходиться в верхньому положенні вертикального паза 2 опорного кронштейна 1 Конвеєр 7 з опорною конструкцією 4 і стругом 8 перекидають в сторону забою, опираючись при цьому на опорний кронштейн 1, а підвищеним ваговим навантаженням - на ґрунтовий різець 9 струга 8 і передній край 11 опорної конструкції 4, що забезпечує руйнування земника й виключає його утворення при виїмці вугілля Ресори 15 при пересувці конвеєра 7 до забою знаходяться в горизонтальному положенні без деформацій Коли при виїмці вугілля струговою установкою спостерігається руйнування ґрунту важільногідравлічний механізм управління стругом установлюють в положення, при якому вертикальний гідродомкрат 12 находиться в зсунутому положенні із замкнутими штоковою і поршневою порожнинами, а горизонтальна ось 3 опорної конструкції 4 повинна опиратися в нижню частину вертикального паза 2 опорного кронштейна 1 Конвеєр з опорною конструкцією 4 і стругом 8 перекидають на завальну сторону, при цьому опираються на опорний кронштейн 1 і ресори 15, деформуючи їх, створюючи, таким чином, опорний момент для утримання ґрунтового різця 9 і струга 8 і переднього краю 11 опорної конструкції 4 над ґрунтом пласта, виключаючи, таким чином, його руйнування в процесі виїмки вугілля 50424 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
