Прилад реабілітаційний для тяжко хворих та поранених

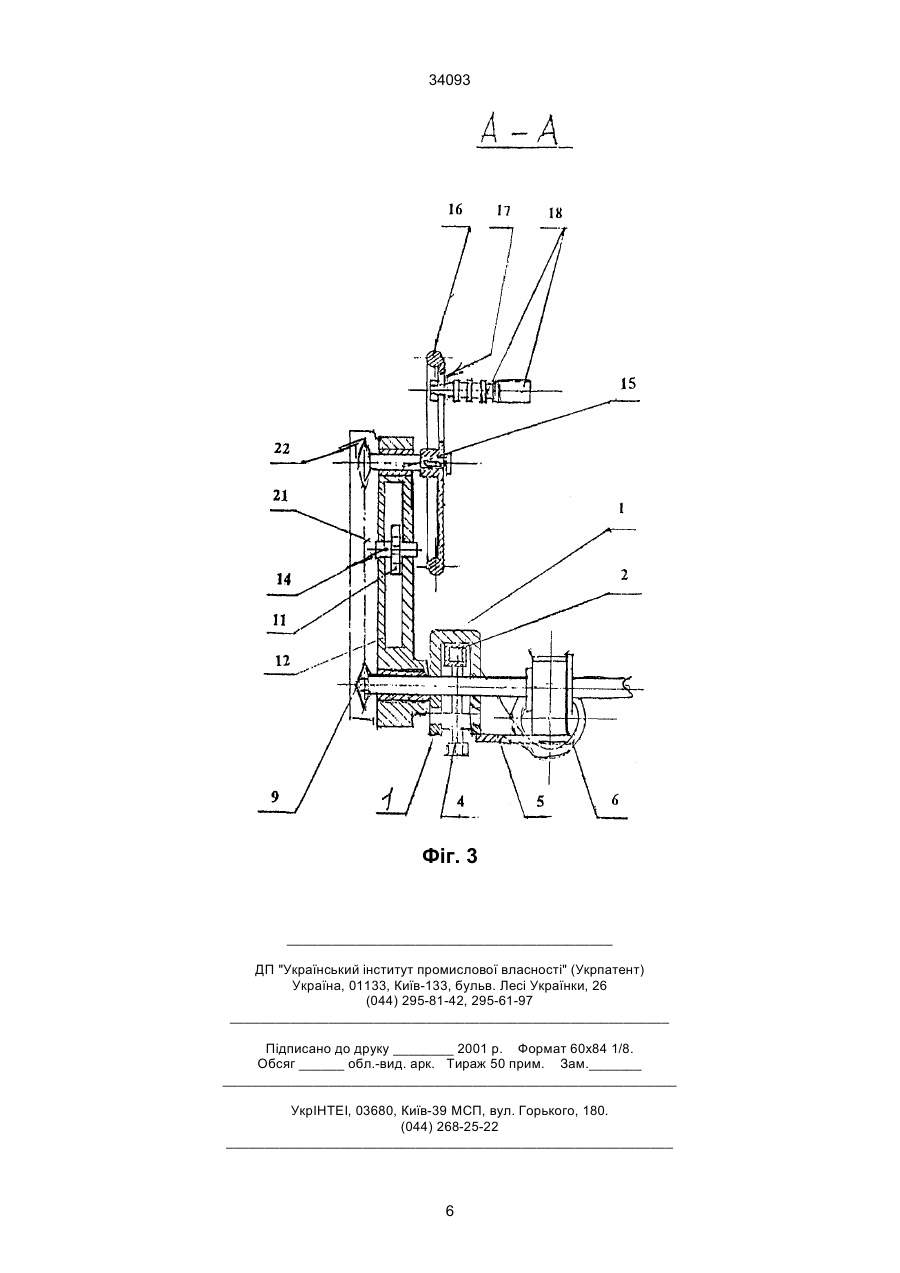

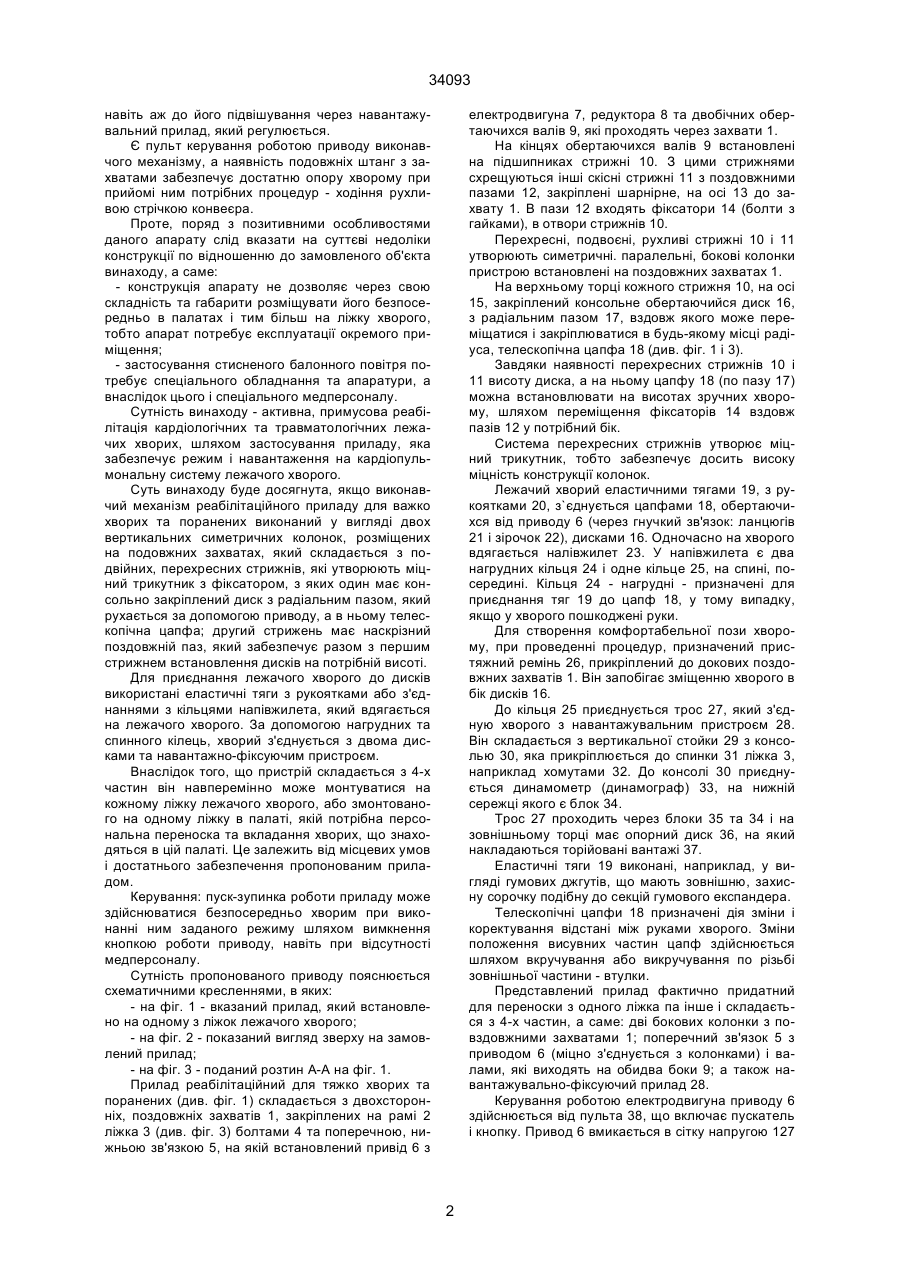

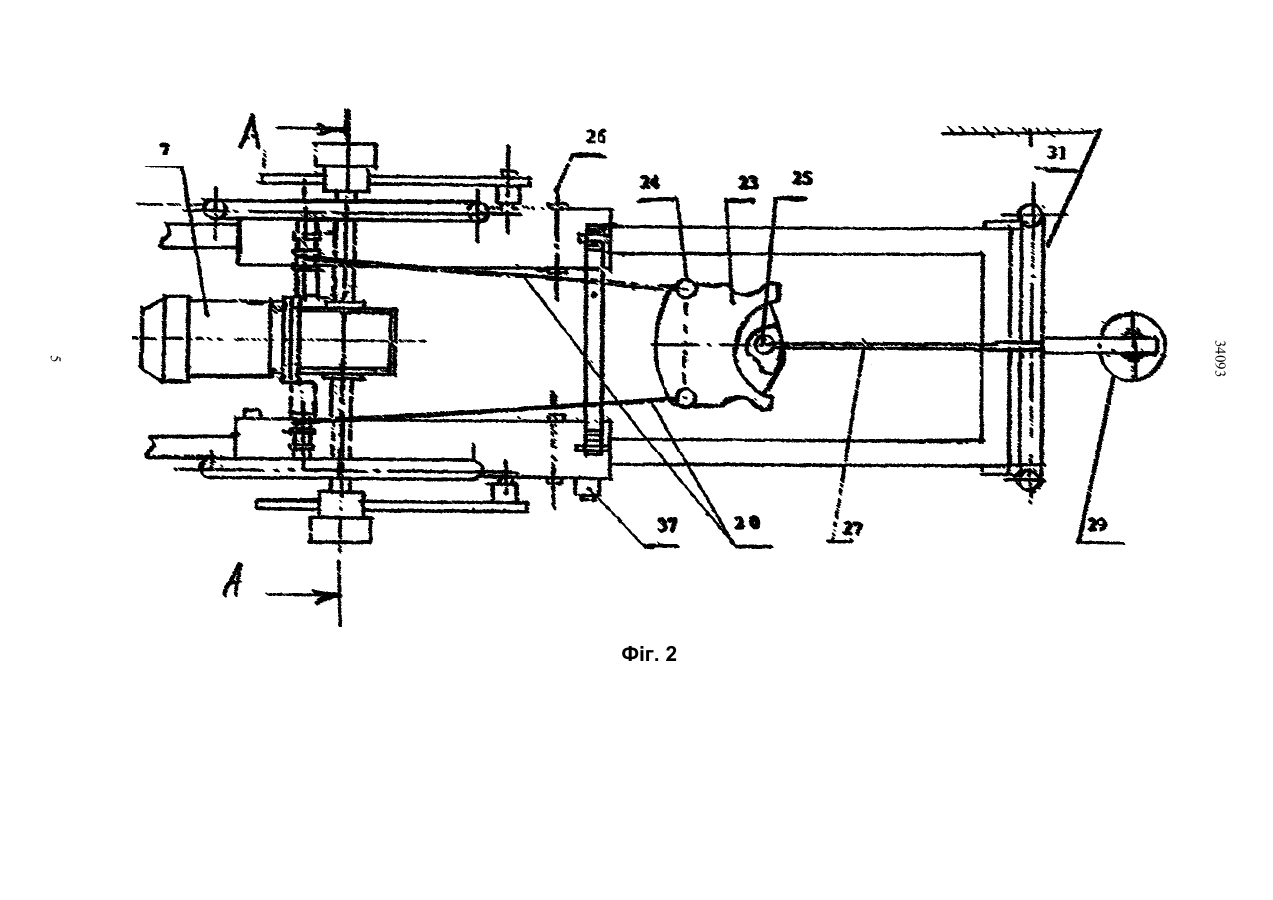

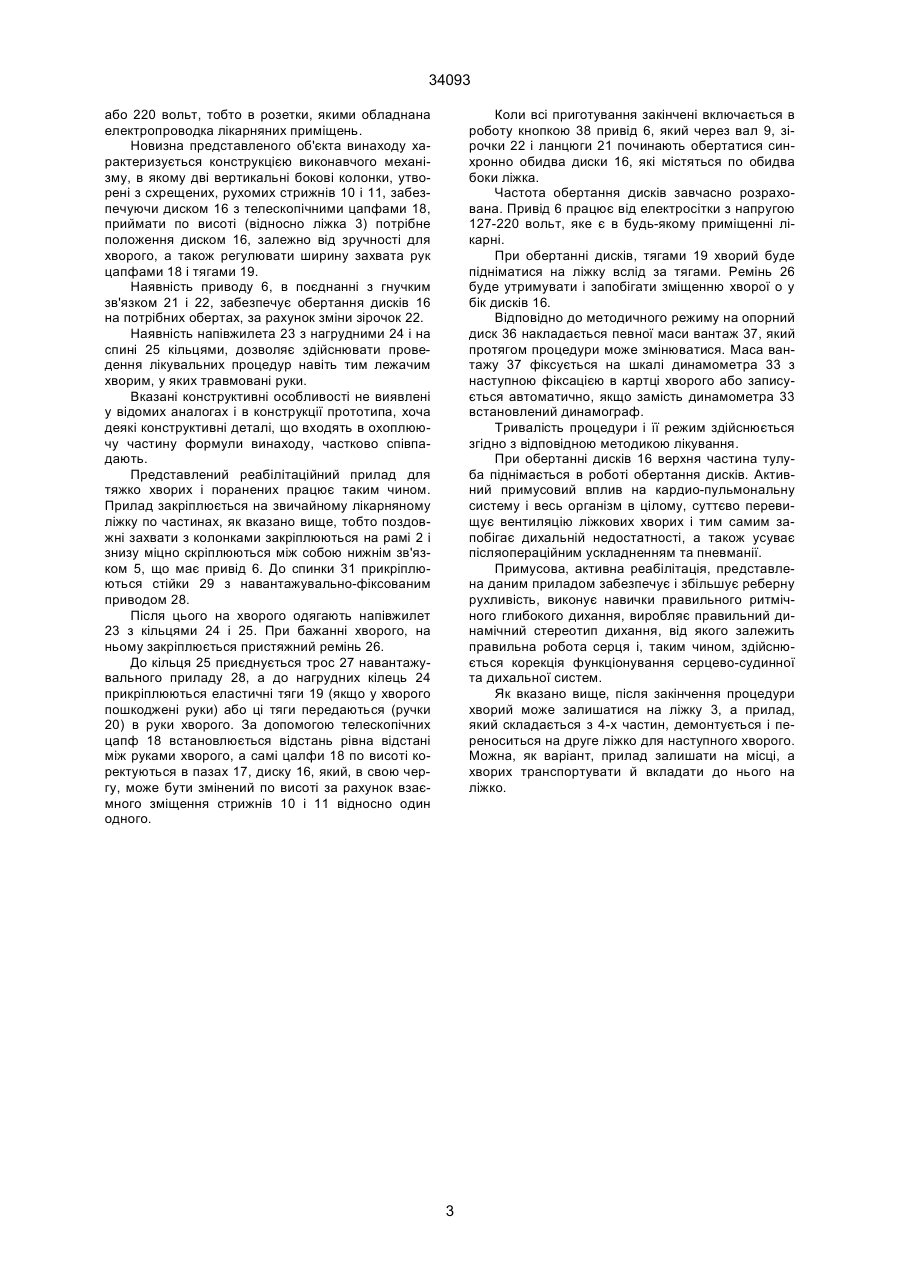

1. Прилад реабілітаційний для важко хворих та поранених, що містить повздовжні захвати для закріплення на рамі ліжка привід з гнучкими кінематичними зв'язками, пульт керування роботою привода, навантажувально-фіксуючий прилад, який складається з стійки з оболонками вантажів і динамографа, та виконавчого механізму відрізняється тим, що виконавчий механізм виконаний у вигляді двох вертикальних симетричних колонок, розміщених на поздовжних захватах, які складаються з паралельних, перехресних стрижнів, які утворюють міцний трикутник, з фіксатором, з яких 34093 навіть аж до його підвішування через навантажувальний прилад, який регулюється. Є пульт керування роботою приводу виконавчого механізму, а наявність подовжніх штанг з захватами забезпечує достатню опору хворому при прийомі ним потрібних процедур - ходіння рухливою стрічкою конвеєра. Проте, поряд з позитивними особливостями даного апарату слід вказати на суттєві недоліки конструкції по відношенню до замовленого об'єкта винаходу, а саме: - конструкція апарату не дозволяє через свою складність та габарити розміщувати його безпосередньо в палатах і тим більш на ліжку хворого, тобто апарат потребує експлуатації окремого приміщення; - застосування стисненого балонного повітря потребує спеціального обладнання та апаратури, а внаслідок цього і спеціального медперсоналу. Сутність винаходу - активна, примусова реабілітація кардіологічних та травматологічних лежачих хворих, шляхом застосування приладу, яка забезпечує режим і навантаження на кардіопульмональну систему лежачого хворого. Суть винаходу буде досягнута, якщо виконавчий механізм реабілітаційного приладу для важко хворих та поранених виконаний у вигляді двох вертикальних симетричних колонок, розміщених на подовжних захватах, який складається з подвійних, перехресних стрижнів, які утворюють міцний трикутник з фіксатором, з яких один має консольно закріплений диск з радіальним пазом, який рухається за допомогою приводу, а в ньому телескопічна цапфа; другий стрижень має наскрізний поздовжній паз, який забезпечує разом з першим стрижнем встановлення дисків на потрібній висоті. Для приєднання лежачого хворого до дисків використані еластичні тяги з рукоятками або з'єднаннями з кільцями напівжилета, який вдягається на лежачого хворого. За допомогою нагрудних та спинного кілець, хворий з'єднується з двома дисками та навантажно-фіксуючим пристроєм. Внаслідок того, що пристрій складається з 4-х частин він навперемінно може монтуватися на кожному ліжку лежачого хворого, або змонтованого на одному ліжку в палаті, якій потрібна персональна переноска та вкладання хворих, що знаходяться в цій палаті. Це залежить від місцевих умов і достатнього забезпечення пропонованим приладом. Керування: пуск-зупинка роботи приладу може здійснюватися безпосередньо хворим при виконанні ним заданого режиму шляхом вимкнення кнопкою роботи приводу, навіть при відсутності медперсоналу. Сутність пропонованого приводу пояснюється схематичними кресленнями, в яких: - на фіг. 1 - вказаний прилад, який встановлено на одному з ліжок лежачого хворого; - на фіг. 2 - показаний вигляд зверху на замовлений прилад; - на фіг. 3 - поданий розтин А-А на фіг. 1. Прилад реабілітаційний для тяжко хворих та поранених (див. фіг. 1) складається з двохсторонніх, поздовжніх захватів 1, закріплених на рамі 2 ліжка 3 (див. фіг. 3) болтами 4 та поперечною, нижньою зв'язкою 5, на якій встановлений привід 6 з електродвигуна 7, редуктора 8 та двобічних обертаючихся валів 9, які проходять через захвати 1. На кінцях обертаючихся валів 9 встановлені на підшипниках стрижні 10. З цими стрижнями схрещуються інші скісні стрижні 11 з поздовжними пазами 12, закріплені шарнірне, на осі 13 до захвату 1. В пази 12 входять фіксатори 14 (болти з гайками), в отвори стрижнів 10. Перехресні, подвоєні, рухливі стрижні 10 і 11 утворюють симетричні. паралельні, бокові колонки пристрою встановлені на поздовжних захватах 1. На верхньому торці кожного стрижня 10, на осі 15, закріплений консольне обертаючийся диск 16, з радіальним пазом 17, вздовж якого може переміщатися і закріплюватися в будь-якому місці радіуса, телескопічна цапфа 18 (див. фіг. 1 і 3). Завдяки наявності перехресних стрижнів 10 і 11 висоту диска, а на ньому цапфу 18 (по пазу 17) можна встановлювати на висотах зручних хворому, шляхом переміщення фіксаторів 14 вздовж пазів 12 у потрібний бік. Система перехресних стрижнів утворює міцний трикутник, тобто забезпечує досить високу міцність конструкції колонок. Лежачий хворий еластичними тягами 19, з рукоятками 20, з`єднується цапфами 18, обертаючихся від приводу 6 (через гнучкий зв'язок: ланцюгів 21 і зірочок 22), дисками 16. Одночасно на хворого вдягається налівжилет 23. У напівжилета є два нагрудних кільця 24 і одне кільце 25, на спині, посередині. Кільця 24 - нагрудні - призначені для приєднання тяг 19 до цапф 18, у тому випадку, якщо у хворого пошкоджені руки. Для створення комфортабельної пози хворому, при проведенні процедур, призначений пристяжний ремінь 26, прикріплений до докових поздовжних захватів 1. Він запобігає зміщенню хворого в бік дисків 16. До кільця 25 приєднується трос 27, який з'єдную хворого з навантажувальним пристроєм 28. Він складається з вертикальної стойки 29 з консолью 30, яка прикріплюється до спинки 31 ліжка 3, наприклад хомутами 32. До консолі 30 приєднується динамометр (динамограф) 33, на нижній сережці якого є блок 34. Трос 27 проходить через блоки 35 та 34 і на зовнішньому торці має опорний диск 36, на який накладаються торійовані вантажі 37. Еластичні тяги 19 виконані, наприклад, у вигляді гумових джгутів, що мають зовнішню, захисну сорочку подібну до секцій гумового експандера. Телескопічні цапфи 18 призначені дія зміни і коректування відстані між руками хворого. Зміни положення висувних частин цапф здійснюється шляхом вкручування або викручування по різьбі зовнішньої частини - втулки. Представлений прилад фактично придатний для переноски з одного ліжка па інше і складається з 4-х частин, а саме: дві бокових колонки з повздовжними захватами 1; поперечний зв'язок 5 з приводом 6 (міцно з'єднується з колонками) і валами, які виходять на обидва боки 9; а також навантажувально-фіксуючий прилад 28. Керування роботою електродвигуна приводу 6 здійснюється від пульта 38, що включає пускатель і кнопку. Привод 6 вмикається в сітку напругою 127 2 34093 або 220 вольт, тобто в розетки, якими обладнана електропроводка лікарняних приміщень. Новизна представленого об'єкта винаходу характеризується конструкцією виконавчого механізму, в якому дві вертикальні бокові колонки, утворені з схрещених, рухомих стрижнів 10 і 11, забезпечуючи диском 16 з телескопічними цапфами 18, приймати по висоті (відносно ліжка 3) потрібне положення диском 16, залежно від зручності для хворого, а також регулювати ширину захвата рук цапфами 18 і тягами 19. Наявність приводу 6, в поєднанні з гнучким зв'язком 21 і 22, забезпечує обертання дисків 16 на потрібних обертах, за рахунок зміни зірочок 22. Наявність напівжилета 23 з нагрудними 24 і на спині 25 кільцями, дозволяє здійснювати проведення лікувальних процедур навіть тим лежачим хворим, у яких травмовані руки. Вказані конструктивні особливості не виявлені у відомих аналогах і в конструкції прототипа, хоча деякі конструктивні деталі, що входять в охоплюючу частину формули винаходу, частково співпадають. Представлений реабілітаційний прилад для тяжко хворих і поранених працює таким чином. Прилад закріплюється на звичайному лікарняному ліжку по частинах, як вказано вище, тобто поздовжні захвати з колонками закріплюються на рамі 2 і знизу міцно скріплюються між собою нижнім зв'язком 5, що має привід 6. До спинки 31 прикріплюються стійки 29 з навантажувально-фіксованим приводом 28. Після цього на хворого одягають напівжилет 23 з кільцями 24 і 25. При бажанні хворого, на ньому закріплюється пристяжний ремінь 26. До кільця 25 приєднується трос 27 навантажувального приладу 28, а до нагрудних кілець 24 прикріплюються еластичні тяги 19 (якщо у хворого пошкоджені руки) або ці тяги передаються (ручки 20) в руки хворого. За допомогою телескопічних цапф 18 встановлюється відстань рівна відстані між руками хворого, а самі цалфи 18 по висоті коректуються в пазах 17, диску 16, який, в свою чергу, може бути змінений по висоті за рахунок взаємного зміщення стрижнів 10 і 11 відносно один одного. Коли всі приготування закінчені включається в роботу кнопкою 38 привід 6, який через вал 9, зірочки 22 і ланцюги 21 починають обертатися синхронно обидва диски 16, які містяться по обидва боки ліжка. Частота обертання дисків завчасно розрахована. Привід 6 працює від електросітки з напругою 127-220 вольт, яке є в будь-якому приміщенні лікарні. При обертанні дисків, тягами 19 хворий буде підніматися на ліжку вслід за тягами. Ремінь 26 буде утримувати і запобігати зміщенню хворої о у бік дисків 16. Відповідно до методичного режиму на опорний диск 36 накладається певної маси вантаж 37, який протягом процедури може змінюватися. Маса вантажу 37 фіксується на шкалі динамометра 33 з наступною фіксацією в картці хворого або записується автоматично, якщо замість динамометра 33 встановлений динамограф. Тривалість процедури і її режим здійснюється згідно з відповідною методикою лікування. При обертанні дисків 16 верхня частина тулуба піднімається в роботі обертання дисків. Активний примусовий вплив на кардио-пульмональну систему і весь організм в цілому, суттєво перевищує вентиляцію ліжкових хворих і тим самим запобігає дихальній недостатності, а також усуває післяопераційним ускладненням та пневманії. Примусова, активна реабілітація, представлена даним приладом забезпечує і збільшує реберну рухливість, виконує навички правильного ритмічного глибокого дихання, виробляє правильний динамічний стереотип дихання, від якого залежить правильна робота серця і, таким чином, здійснюється корекція функціонування серцево-судинної та дихальної систем. Як вказано вище, після закінчення процедури хворий може залишатися на ліжку 3, а прилад, який складається з 4-х частин, демонтується і переноситься на друге ліжко для наступного хворого. Можна, як варіант, прилад залишати на місці, а хворих транспортувати й вкладати до нього на ліжко. 3 34093 4 Фіг. 1 34093 5 Фіг. 2 34093 Фіг. 3 ___________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
