Гідрофікований стіл для привідної станції струга

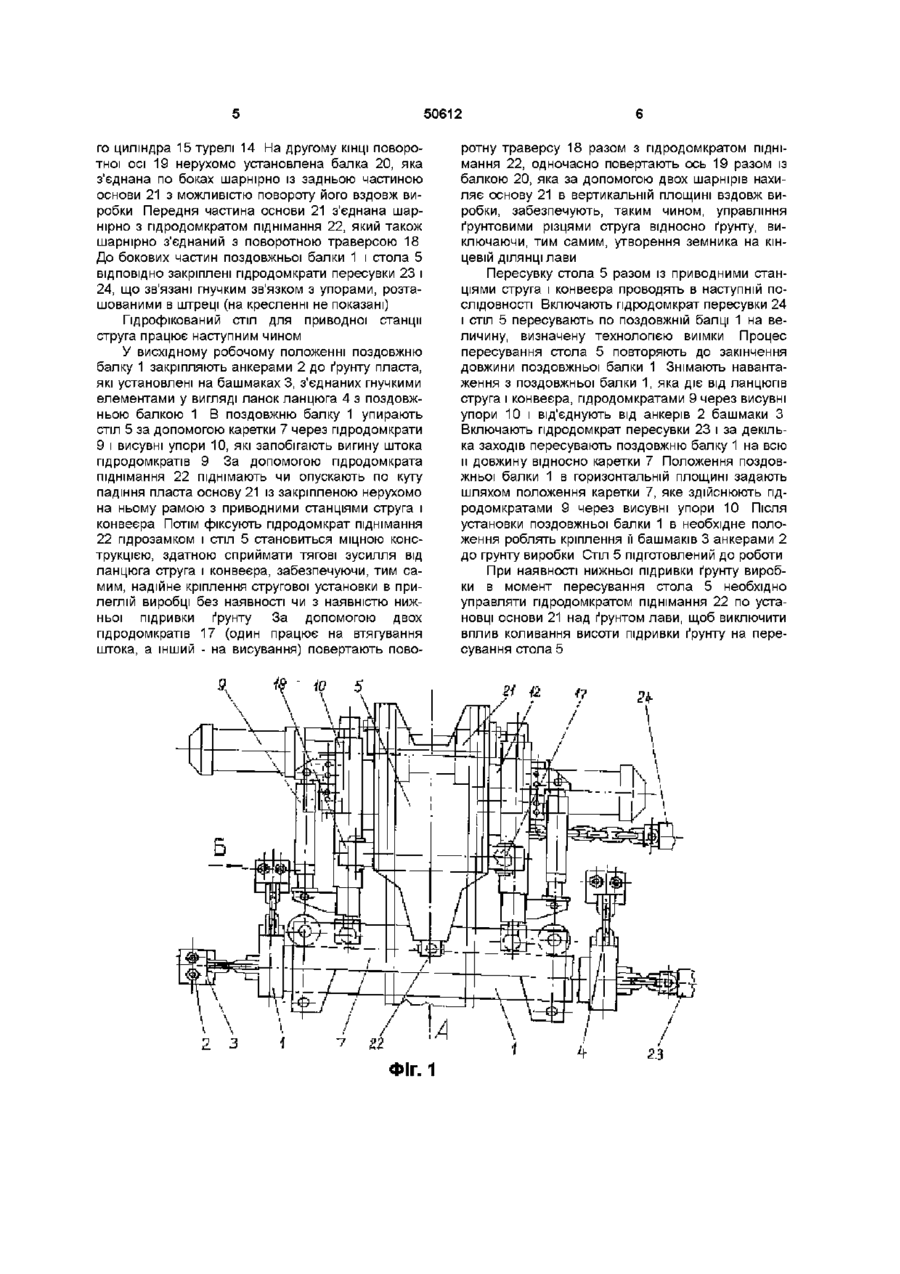

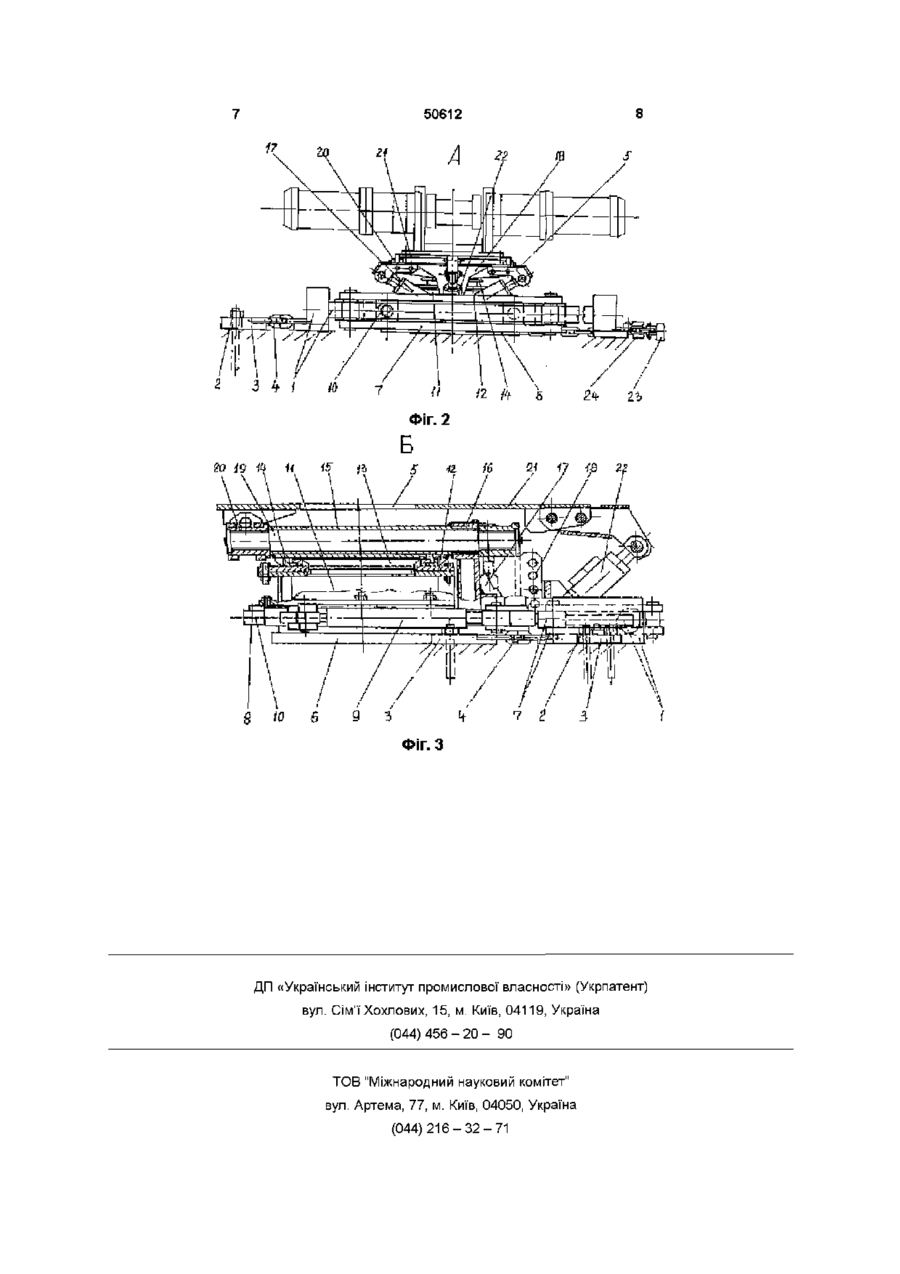

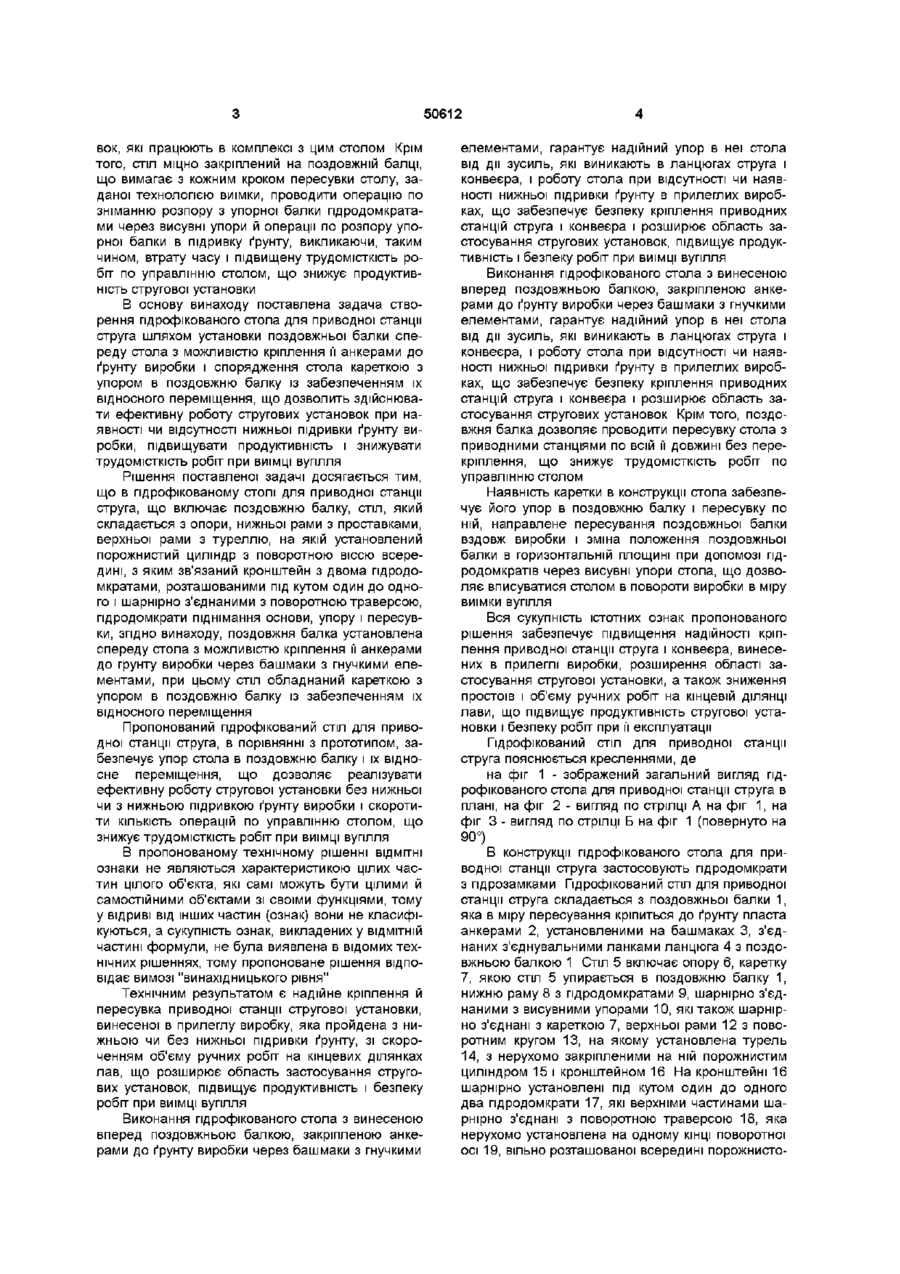

Гідрофікований стіл для привідної станції струга, що включає поздовжню балку, стіл, який складається з опори, нижньої рами з приставками, верхньої рами з туреллю, на якій установлений порожнистий циліндр з поворотною віссю всередині, з яким зв'язаний кронштейн з двома гідродомкратами, розташованими під кутом один до одного і шарнірно з'єднаними з поворотною траверсою, гідродомкрати піднімання основи, упору і пересувки, який відрізняється тим, що поздовжня балка установлена спереду стола з можливістю кріплення и анкерами до ґрунту виробки через башмаки з гнучкими елементами, при цьому стіл обладнаний кареткою з упором в поздовжню балку із забезпеченням їх відносного переміщення Винахід стосується вугільної промисловості, зокрема пристроїв, які забезпечують розміщення, закріплення й пересування приводної станції стругової установки в прилеглих виробках слідом за посуванням очисного забою Відомий гідрофікований стіл С075С, що включає поздовжню балку, на якій рухомо установлений стіл, що складається з нижньої рами з проставками, верхньої рами з домкратами упору в берму штреку, турелі з проушинами для шарнірного з'єднання з основою, на якій кріпиться приводна станція стругової установки, каретки з розпірними стояками, установленими нерухомо по краях балки (варіант зборки для транспортного штреку) і додаткові опори з розпірними стояками, установленими в середній частині на нижній рамі стола (варіант зборки для вентиляційного штреку) (Див книгу Бодрунов Л Д Удосконалення засобів механізації кінцевих операцій в комплексномеханізованих лавах СРСР і за кордоном Оглядова інформація - Вип 2 - М ЦНІЕІ вугілля, 1985 С 38-41 -мал 11 ) Недоліком відомого столу є те, що не виключається втрата його СТІЙКОСТІ ВІД ДІЇ зусиль в тягових ланцюгах струга і конвеєра, так як передбачені від перевертання гідродомкрати з упорами опираються у верхню частину берми, яка, як правило, зруйнована, що не дозволяє забезпечити надійний упор Крім того, у відомому столі не передбачена можливість нахилу приводної станції струга у вертикальній площині вздовж виробки, що не забез печує управління ґрунтовими різцями струга відносно ґрунту в безпосередній близькості від приводу струга, так як при нахилі рештачного ставу на цій ДІЛЯНЦІ лави утворюється гвинтова ЛІНІЯ ІЗ рештачного ставу, при проході якої струг на ґрунті залишає земник, який виймається вручну, що знижує продуктивність стругової установки Крім того, передбачені розпірні стояки від перекидання столу упираються в склепіння обрушених порід, які знаходяться за затяжками штрекового кріплення, які не гарантують надійного упору Найближчим технічним рішенням до заявленого, прийнятого за прототип, є гідрофікований стіл для приводної станції струга, який включає поздовжню балку з розміщеним на ній столом, який складається із опори, нижньої рами з проставками, верхньої рами з туреллю, на якій установлений порожнистий циліндр з поворотною віссю всередині, з якою зв'язаний кронштейн з двома гідродомкратами, розташованими під кутом один до одного і шарнірне з'єднаними з поворотною траверсою, гідродомкрати піднімання основи, упору і пересувки (Див Деклараційний патент України № 37015 А, МПК 6 Е 21 Д 23/24, пул 16 04 2001, Бюл № З "Гідрофікований стіл для приводної станції струга") Недоліком відомого столу є те, що він може працювати лише при наявності нижньої підривки грунту виробки, в яку стіл упирається упорною балкою гідродомкратами через висувні упори, що обмежує область застосування стругових устано (О о ю 50612 вок, які працюють в комплексі з цим столом Крім того, стіл міцно закріплений на поздовжній балці, що вимагає з кожним кроком пересувки столу, заданої технологією виїмки, проводити операцію по зніманню розпору з упорної балки гідродомкратами через висувні упори й операції по розпору упорної балки в підривку ґрунту, викликаючи, таким чином, втрату часу і підвищену трудомісткість робіт по управлінню столом, що знижує продуктивність стругової установки В основу винаходу поставлена задача створення гід роф і кованого стола для приводної станції струга шляхом установки поздовжньої балки спереду стола з можливістю кріплення її анкерами до ґрунту виробки і спорядження стола кареткою з упором в поздовжню балку із забезпеченням їх відносного переміщення, що дозволить здійснювати ефективну роботу стругових установок при наявності чи відсутності нижньої підривки ґрунту виробки, підвищувати продуктивність і знижувати трудомісткість робіт при виїмці вугілля Рішення поставленої задачі досягається тим, що в пдрофікованому столі для приводної станції струга, що включає поздовжню балку, стіл, який складається з опори, нижньої рами з проставками, верхньої рами з туреллю, на якій установлений порожнистий циліндр з поворотною віссю всередині, з яким зв'язаний кронштейн з двома гідродомкратами, розташованими під кутом один до одного і шарнірно з'єднаними з поворотною траверсою, гідродомкрати піднімання основи, упору і пересувки, згідно винаходу, поздовжня балка установлена спереду стола з можливістю кріплення її анкерами до грунту виробки через башмаки з гнучкими елементами, при цьому стіл обладнаний кареткою з упором в поздовжню балку із забезпеченням їх відносного переміщення Пропонований пдрофікований стіл для приводної станції струга, в порівнянні з прототипом, забезпечує упор стола в поздовжню балку і їх відносне переміщення, що дозволяє реалізувати ефективну роботу стругової установки без нижньої чи з нижньою підривкою ґрунту виробки і скоротити КІЛЬКІСТЬ операцій по управлінню столом, що знижує трудомісткість робіт при виїмці вугілля В пропонованому технічному рішенні ВІДМІТНІ ознаки не являються характеристикою цілих частин цілого об'єкта, які самі можуть бути цілими й самостійними об'єктами зі своїми функціями, тому у відриві від інших частин (ознак) вони не класифікуються, а сукупність ознак, викладених у ВІДМІТНІЙ частині формули, не була виявлена в відомих технічних рішеннях, тому пропоноване рішення відповідає вимозі "винахідницького рівня" Технічним результатом є надійне кріплення й пересувка приводної станції стругової установки, винесеної в прилеглу виробку, яка пройдена з нижньою чи без нижньої підривки ґрунту, зі скороченням об'єму ручних робіт на кінцевих ділянках лав, що розширює область застосування стругових установок, підвищує продуктивність і безпеку робіт при виїмці вугілля Виконання пдрофікованого стола з винесеною вперед поздовжньою балкою, закріпленою анкерами до ґрунту виробки через башмаки з гнучкими елементами, гарантує надійний упор в неї стола від дії зусиль, які виникають в ланцюгах струга і конвеєра, і роботу стола при відсутності чи наявності нижньої підривки ґрунту в прилеглих виробках, що забезпечує безпеку кріплення приводних станцій струга і конвеєра і розширює область застосування стругових установок, підвищує продуктивність і безпеку робіт при виїмці вугілля Виконання пдрофікованого стола з винесеною вперед поздовжньою балкою, закріпленою анкерами до ґрунту виробки через башмаки з гнучкими елементами, гарантує надійний упор в неї стола від дії зусиль, які виникають в ланцюгах струга і конвеєра, і роботу стола при відсутності чи наявності нижньої підривки ґрунту в прилеглих виробках, що забезпечує безпеку кріплення приводних станцій струга і конвеєра і розширює область застосування стругових установок Крім того, поздовжня балка дозволяє проводити пересувку стола з приводними станціями по всій її довжині без перекріплення, що знижує трудомісткість робіт по управлінню столом Наявність каретки в конструкції стола забезпечує його упор в поздовжню балку і пересувку по ній, направлене пересування поздовжньої балки вздовж виробки і зміна положення поздовжньої балки в горизонтальній площині при допомозі гідродомкратів через висувні упори стола, що дозволяє вписуватися столом в повороти виробки в міру виїмки вугілля Вся сукупність істотних ознак пропонованого рішення забезпечує підвищення надійності кріплення приводної станції струга і конвеєра, винесених в прилеглі виробки, розширення області застосування стругової установки, а також зниження простоїв і об'єму ручних робіт на кінцевій ДІЛЯНЦІ лави, що підвищує продуктивність стругової установки і безпеку робіт при її експлуатації Гідрофікований стіл для приводної станції струга пояснюється кресленнями, де на фіг 1 - зображений загальний вигляд пдрофікованого стола для приводної станції струга в плані, на фіг 2 - вигляд по стрілці А на фіг 1, на фіг 3 - вигляд по стрілці Б на фіг 1 (повернуто на 90°) В конструкції пдрофікованого стола для приводної станції струга застосовують гідродомкрати з пдрозамками Пдрофікований стіл для приводної станції струга складається з поздовжньої балки 1, яка в міру пересування кріпиться до ґрунту пласта анкерами 2, установленими на башмаках 3, з'єднаних з'єднувальними ланками ланцюга 4 з поздовжньою балкою 1 Стіл 5 включає опору 6, каретку 7, якою стіл 5 упирається в поздовжню балку 1, нижню раму 8 з гідродомкратами 9, шарнірно з'єднаними з висувними упорами 10, які також шарнірно з'єднані з кареткою 7, верхньої рами 12 з поворотним кругом 13, на якому установлена турель 14, з нерухомо закріпленими на ній порожнистим циліндром 15 і кронштейном 16 На кронштейні 16 шарнірно установлені під кутом один до одного два гідродомкрати 17, які верхніми частинами шарнірно з'єднані з поворотною траверсою 18, яка нерухомо установлена на одному КІНЦІ поворотної осі 19, вільно розташованої всередині порожнисто 50612 го циліндра 15 турелі 14 На другому КІНЦІ поворотної осі 19 нерухомо установлена балка 20, яка з'єднана по боках шарнірно із задньою частиною основи 21 з можливістю повороту його вздовж виробки Передня частина основи 21 з'єднана шарнірно з гідродомкратом піднімання 22, який також шарнірно з'єднаний з поворотною траверсою 18 До бокових частин поздовжньої балки 1 і стола 5 ВІДПОВІДНО закріплені гідродомкрати пересувки 23 і 24, що зв'язані гнучким зв'язком з упорами, розташованими в штреці (на кресленні не показані) Гідрофікований стіл для приводної станції струга працює наступним чином У висхідному робочому положенні поздовжню балку 1 закріпляють анкерами 2 до ґрунту пласта, які установлені на башмаках 3, з'єднаних гнучкими елементами у вигляді ланок ланцюга 4 з поздовжньою балкою 1 В поздовжню балку 1 упирають стіл 5 за допомогою каретки 7 через гідродомкрати 9 і висувні упори 10, які запобігають вигину штока гідродомкратів 9 За допомогою гідродомкрата піднімання 22 піднімають чи опускають по куту падіння пласта основу 21 із закріпленою нерухомо на ньому рамою з приводними станціями струга і конвеєра Потім фіксують гідродомкрат піднімання 22 пдрозамком і стіл 5 становиться міцною конструкцією, здатною сприймати тягові зусилля від ланцюга струга і конвеєра, забезпечуючи, тим самим, надійне кріплення стругової установки в прилеглій виробці без наявності чи з наявністю нижньої під ривки ґрунту За допомогою двох гідродомкратів 17 (один працює на втягування штока, а інший - на висування) повертають пово ФІГ. 1 ротну траверсу 18 разом з гідродомкратом піднімання 22, одночасно повертають ось 19 разом із балкою 20, яка за допомогою двох шарнірів нахиляє основу 21 в вертикальній площині вздовж виробки, забезпечують, таким чином, управління ґрунтовими різцями струга відносно ґрунту, виключаючи, тим самим, утворення земника на кінцевій ДІЛЯНЦІ лави Пересувку стола 5 разом із приводними станціями струга і конвеєра проводять в наступній ПОСЛІДОВНОСТІ Включають гідродомкрат пересувки 24 і стіл 5 пересувають по поздовжній балці 1 на величину, визначену технологією виїмки Процес пересування стола 5 повторяють до закінчення довжини поздовжньої балки 1 Знімають навантаження з поздовжньої балки 1, яка діє від ланцюгів струга і конвеєра, гідродомкратами 9 через висувні упори 10 і від'єднують від анкерів 2 башмаки З Включають гідродомкрат пересувки 23 і за декілька заходів пересувають поздовжню балку 1 на всю и довжину відносно каретки 7 Положення поздовжньої балки 1 в горизонтальній площині задають шляхом положення каретки 7, яке здійснюють гідродомкратами 9 через висувні упори 10 Після установки поздовжньої балки 1 в необхідне положення роблять кріплення її башмаків 3 анкерами 2 до грунту виробки Стіл 5 підготовлений до роботи При наявності нижньої підривки ґрунту виробки в момент пересування стола 5 необхідно управляти гідродомкратом піднімання 22 по установці основи 21 над ґрунтом лави, щоб виключити вплив коливання висоти підривки ґрунту на пересування стола 5 50612 Фіг. 2 Б 2o ід « Q J и Ш в 9 tt /б 2/ I? ^j9 2^ 3 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
