Одновальний віброзмішувач

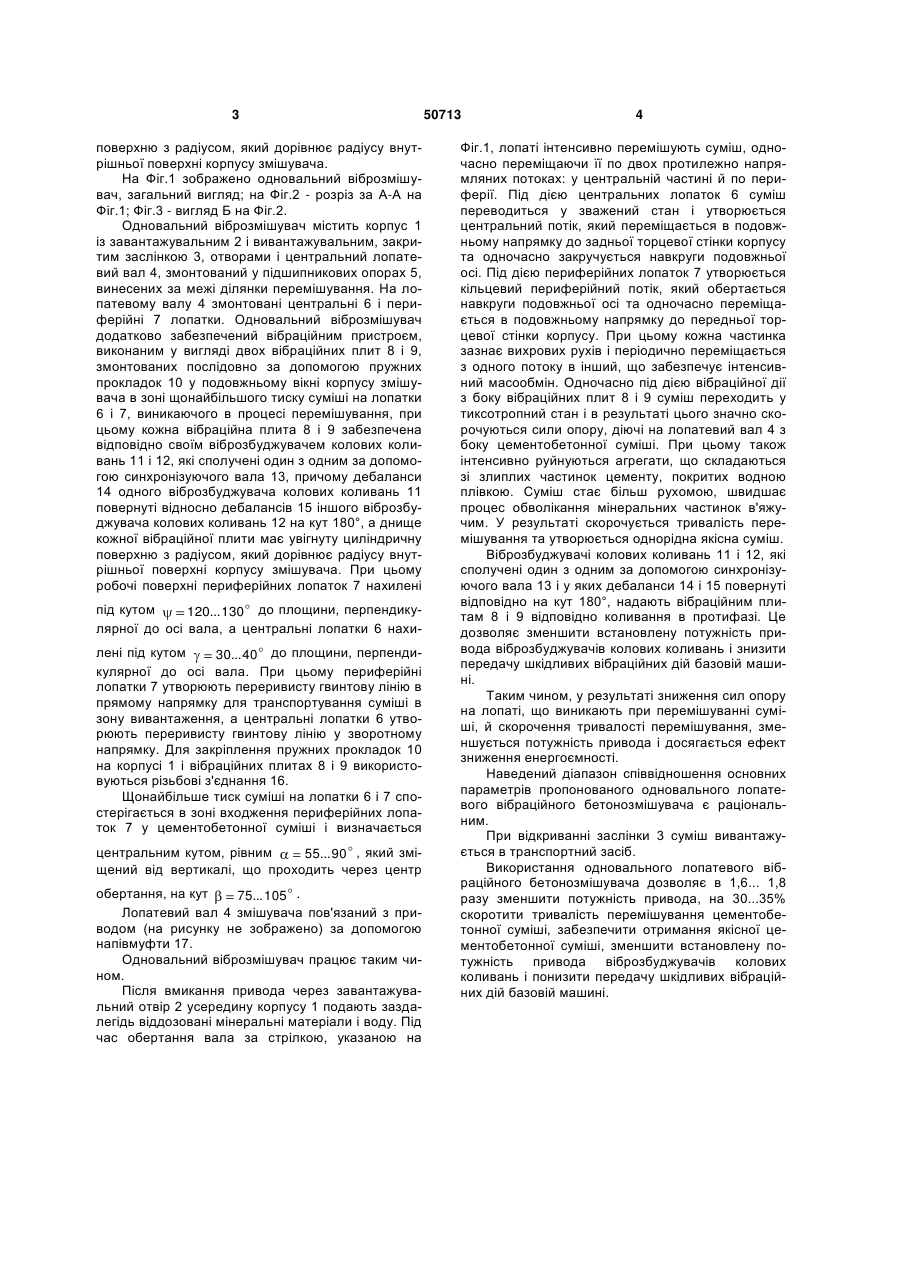

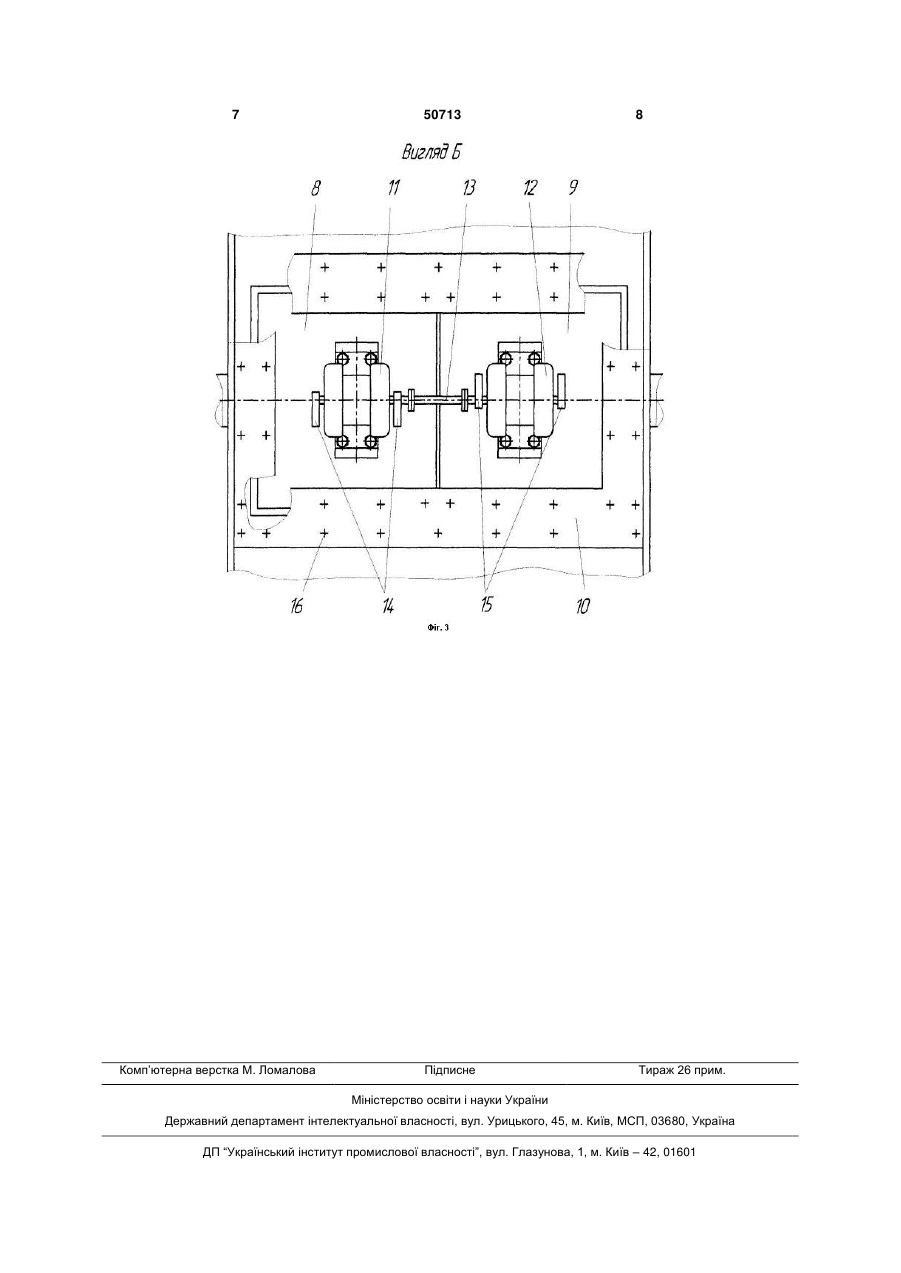

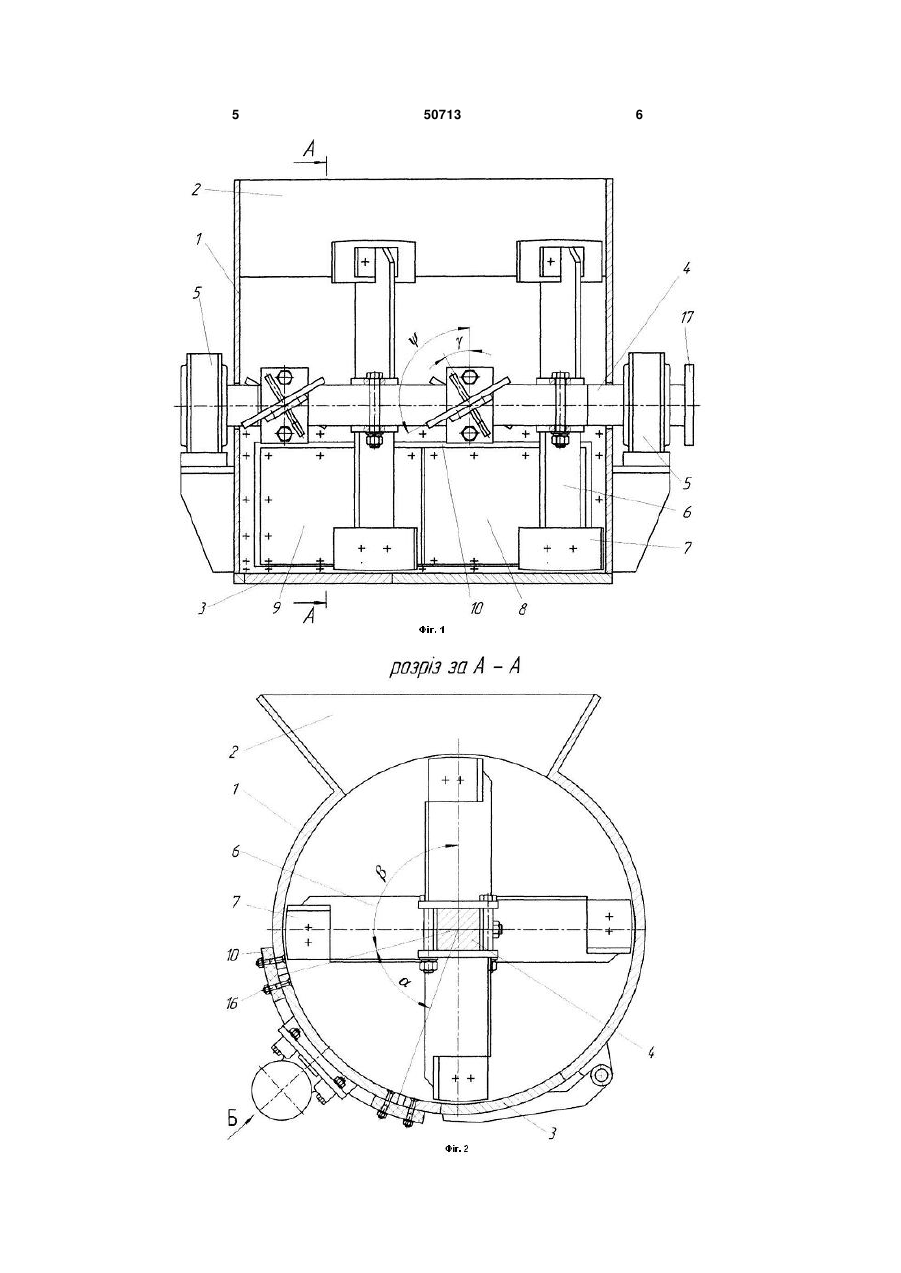

Одновальний лопатевий вібраційний бетонозмішувач, що містить циліндричний корпус із завантажувальним і вивантажувальним отворами і центральний лопатевий вал, змонтований у підшипникових опорах, винесених за межі ділянки перемішування, який відрізняється тим, що додатково забезпечений вібраційним пристроєм, вико 3 поверхню з радіусом, який дорівнює радіусу внутрішньої поверхні корпусу змішувача. На Фіг.1 зображено одновальний віброзмішувач, загальний вигляд; на Фіг.2 - розріз за А-А на Фіг.1; Фіг.3 - вигляд Б на Фіг.2. Одновальний віброзмішувач містить корпус 1 із завантажувальним 2 і вивантажувальним, закритим заслінкою 3, отворами і центральний лопатевий вал 4, змонтований у підшипникових опорах 5, винесених за межі ділянки перемішування. На лопатевому валу 4 змонтовані центральні 6 і периферійні 7 лопатки. Одновальний віброзмішувач додатково забезпечений вібраційним пристроєм, виконаним у вигляді двох вібраційних плит 8 і 9, змонтованих послідовно за допомогою пружних прокладок 10 у подовжньому вікні корпусу змішувача в зоні щонайбільшого тиску суміші на лопатки 6 і 7, виникаючого в процесі перемішування, при цьому кожна вібраційна плита 8 і 9 забезпечена відповідно своїм віброзбуджувачем колових коливань 11 і 12, які сполучені один з одним за допомогою синхронізуючого вала 13, причому дебаланси 14 одного віброзбуджувача колових коливань 11 повернуті відносно дебалансів 15 іншого віброзбуджувача колових коливань 12 на кут 180°, а днище кожної вібраційної плити має увігнуту циліндричну поверхню з радіусом, який дорівнює радіусу внутрішньої поверхні корпусу змішувача. При цьому робочі поверхні периферійних лопаток 7 нахилені під кутом 120... 130 до площини, перпендикулярної до осі вала, а центральні лопатки 6 нахилені під кутом 30... 40 до площини, перпендикулярної до осі вала. При цьому периферійні лопатки 7 утворюють переривисту гвинтову лінію в прямому напрямку для транспортування суміші в зону вивантаження, а центральні лопатки 6 утворюють переривисту гвинтову лінію у зворотному напрямку. Для закріплення пружних прокладок 10 на корпусі 1 і вібраційних плитах 8 і 9 використовуються різьбові з'єднання 16. Щонайбільше тиск суміші на лопатки 6 і 7 спостерігається в зоні входження периферійних лопаток 7 у цементобетонної суміші і визначається центральним кутом, рівним 55... 90  , який зміщений від вертикалі, що проходить через центр обертання, на кут 75... 105 . Лопатевий вал 4 змішувача пов'язаний з приводом (на рисунку не зображено) за допомогою напівмуфти 17. Одновальний віброзмішувач працює таким чином. Після вмикання привода через завантажувальний отвір 2 усередину корпусу 1 подають заздалегідь віддозовані мінеральні матеріали і воду. Під час обертання вала за стрілкою, указаною на 50713 4 Фіг.1, лопаті інтенсивно перемішують суміш, одночасно переміщаючи її по двох протилежно напрямляних потоках: у центральній частині й по периферії. Під дією центральних лопаток 6 суміш переводиться у зважений стан і утворюється центральний потік, який переміщається в подовжньому напрямку до задньої торцевої стінки корпусу та одночасно закручується навкруги подовжньої осі. Під дією периферійних лопаток 7 утворюється кільцевий периферійний потік, який обертається навкруги подовжньої осі та одночасно переміщається в подовжньому напрямку до передньої торцевої стінки корпусу. При цьому кожна частинка зазнає вихрових рухів і періодично переміщається з одного потоку в інший, що забезпечує інтенсивний масообмін. Одночасно під дією вібраційної дії з боку вібраційних плит 8 і 9 суміш переходить у тиксотропний стан і в результаті цього значно скорочуються сили опору, діючі на лопатевий вал 4 з боку цементобетонної суміші. При цьому також інтенсивно руйнуються агрегати, що складаються зі злиплих частинок цементу, покритих водною плівкою. Суміш стає більш рухомою, швидшає процес обволікання мінеральних частинок в'яжучим. У результаті скорочується тривалість перемішування та утворюється однорідна якісна суміш. Віброзбуджувачі колових коливань 11 і 12, які сполучені один з одним за допомогою синхронізуючого вала 13 і у яких дебаланси 14 і 15 повернуті відповідно на кут 180°, надають вібраційним плитам 8 і 9 відповідно коливання в протифазі. Це дозволяє зменшити встановлену потужність привода віброзбуджувачів колових коливань і знизити передачу шкідливих вібраційних дій базовій машині. Таким чином, у результаті зниження сил опору на лопаті, що виникають при перемішуванні суміші, й скорочення тривалості перемішування, зменшується потужність привода і досягається ефект зниження енергоємності. Наведений діапазон співвідношення основних параметрів пропонованого одновального лопатевого вібраційного бетонозмішувача є раціональним. При відкриванні заслінки 3 суміш вивантажується в транспортний засіб. Використання одновального лопатевого вібраційного бетонозмішувача дозволяє в 1,6... 1,8 разу зменшити потужність привода, на 30...35% скоротити тривалість перемішування цементобетонної суміші, забезпечити отримання якісної цементобетонної суміші, зменшити встановлену потужність привода віброзбуджувачів колових коливань і понизити передачу шкідливих вібраційних дій базовій машині. 5 50713 6 7 Комп’ютерна верстка М. Ломалова 50713 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
