Черв’ячний екструдер

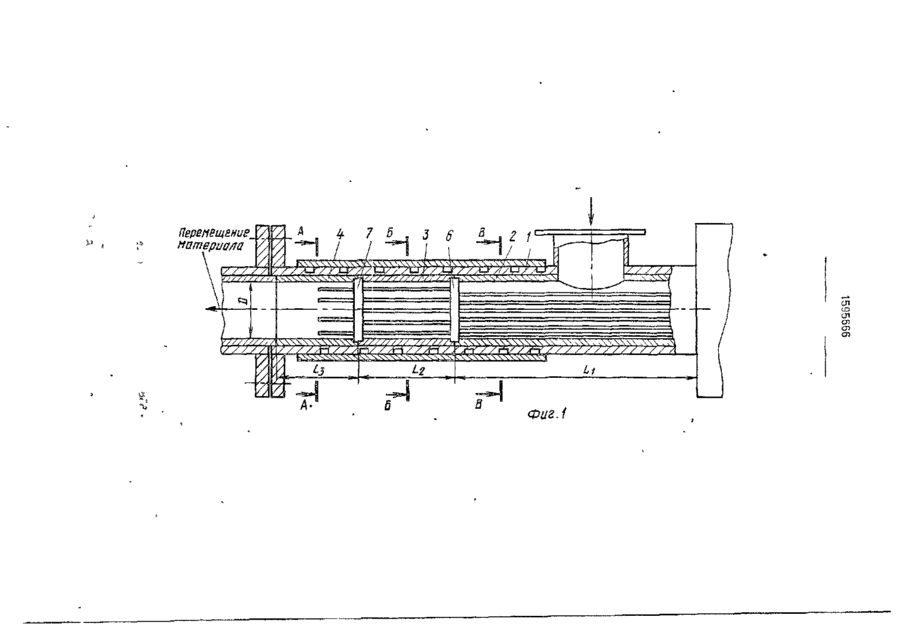

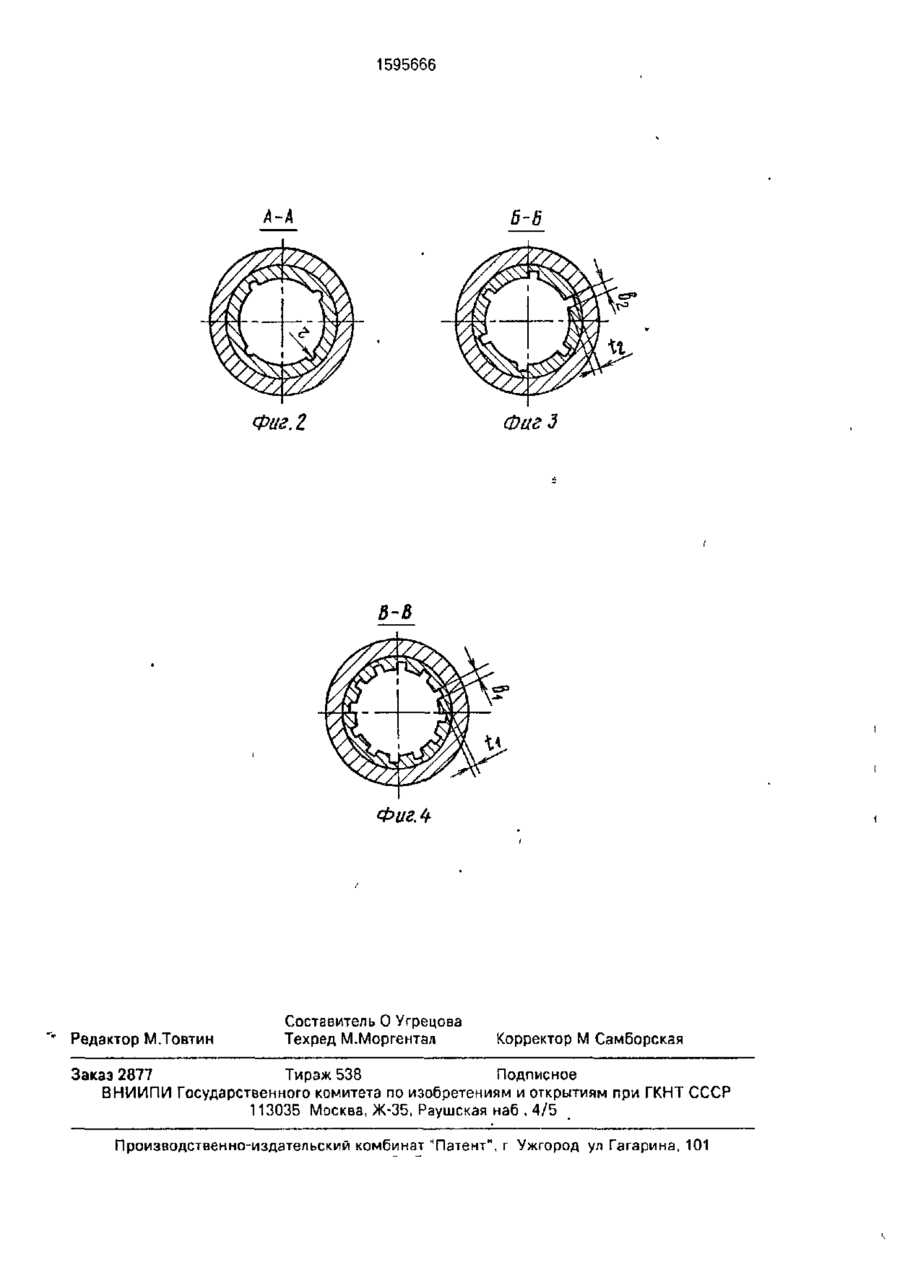

Изобретение относится к оборудованию для переработки пластмасс Оно м б. использовано в линиях для производства труб, пленок, листов. Цель изобретения - снижение энергоемкости процесса переработки и Изобретение относится к оборудованию для переработки пластмасс, в частности к одночервячным экетрудерам, используемым в технологических линиях для производства труб, пленок, листов Цель изобретения - снижение энергоемкости процесса переработки и предотвращение износа внутренней рабочей поверхности червячного экструдера в зоне загрузки. На фиг.1 изображен червячный экструдер по загрузочной зоне, продольный разрез; на фиг.2,3,4 - сечение А А, Б-Б и В-В соответственно. Червячный экструдер содержит материальный цилиндр 1, смонтированную в нем а предотвращение износа внутренней рабочей поверхности червячного экструдера. Для этого червячный экструдер содержит материальный цилиндр, установленные в нем гильзу и червяк. Причем в загрузочной зоне по внутренней поверхности гильзы выполнены пазы с уменьшающейся к концу загрузочной зоны глубиной. Гильза в загрузочной зоне выполнена в виде, по меньшей мере, двух сменных секций. Геометрические размеры и количество пазов в последующей секции по направлению к выходу из зкструдера выбраны меньшими, чем в предыдущей секции. При работе гранулы благодаря большому количеству пазов эффективно транспортируются и уплотняются. При этом изменяются коэффициенты трения и закон нарастания давления по длине пазов. Это снижает энергоемкость экструдера и износ его рабочих поверхностей. 4 ил гильзу, выполненную в виде последовательно установленных сменных секций 2,3,4 с пазами 5 и червяк (не показан) Между секциями 2-3 и 3-4 гильзы выполнены промежуточные кольцевые проточки 6 и 7 соответственно. Геометрические размеры и количество пазов 5 в последующей секции (например 3) по направлению к выходу из экструдера выбраны меньшими, чем в предыдущей секции (например 2). Пазы 5 могут быть выполнены продольными или по спирали Форма сечения пазов 5 может быть прямоугольной, полукруглой, трапецеидальной и т п. Применение гильзы,выполненной в виде последовательно установленных секций, з 1595666 Таким образом, появляется возможобеспечивает технологическую возможность посредством определенного набора ность в каждой секции гильзы выполнять секций 2,3,4 с различным конструктивным пазы 5, различные по геометрической фороформлением управлять в загрузочной зоне ме, размерам и количеству. Пример констоуктивного выполне- 5 экструдера процессами транспортировки и уплотнения полимерного материала, т.е. пония - трехсекциоиная гильза со следуюявляется возможность оптимизации этих щими конструктивными параметрами процессов. Все это, не снижая производисекций. Секция 2 форма сечения паза тельности э:сструдера, одновременно обеспрямоугольная, количество пазов пг = 12 (сечение А-А), ширина паза Ь2 = 8 мм, глуби- 10 печивает уменьшение энергоемкости на паза т.2 = 3,5 мм, длина секции L.2 = 2,5 D. процесса переработки, уменьшает износ и Секция 3 - форма сечения - прямоугольная, упрощает технологию их изготовления, а количество пазов пз = 6 (сечение Б-Б), ширитакже повышает долговечность привода на паза Ьз = 6 мм, глубина паза т.з = 3 мм, экструдеров, так как устраняются высокие длина секции І_з = 1,5 D. Секция 4 - форма 15 его перегрузки, связанные с возникновенисечения паза - полукруглая, количество ем высоких давлений по длине экструдера. пазов ги = 4 (сечение В-В), радиус паза г = Кроме того, учитывая, что наибольший = 2 мм, длина секции Ц=1,5 D, О -диаметр (лзнос идет о посиедних, по направлению червяка, равный 90 мм. перемещения материала, секциях уменьшаРабота червячного экструдера осуще- 20 югся эксплуатационные расходы, так как заменяются только однэ-две секции. ствляется следующим образом. Полимерный материал в виде гранул Таким образом, выполнение на внутпоступает в загрузочную зону материальноренней поверхности секционной гильзы паго цилиндра 1. зов 5 с геометрическими размерами и При вращении червяка гранули по- 25 количеством, уменьшающимися в последулимерного материала захватываются и ющей секции по направлению к выходу из транспортируются в гильзе последовательэкструдера по сравнению с предыдущей но из секции в секцию при одновременном секцией, позволяет направленно изменять их уплотнении. При этом происходит дефоркоэффициент внутреннего трения материамация частиц полимерного материала, и, 30 ла, и, как следствие, снижать энергоемкость как следствие, изменение его коэффициенпроцесса переработки и износ внутренней та внутреннего трения. Этому изменению поверхности червячного экструдерэ. состояния соответствует несколько иное Формула изобретения конструктивное оформление секции 3 (6 паЧервячный экструдер, содержащий мэзов, меньшая ширина и высота паза, мень- 35 териальный цилиндр, установленные в нем ь шая длина секции). В связи с этим, гильзу и червяк, причем в загрузочной зоне изменяется закон нарастания давления по по внутренней поверхности гильзы выполдлине загрузочной зоны. Темп роста давленены пазы с уменьшающейся к концу загруния в секции 3 с измененными конструктивзочной зоны глубиной, о т л и ч а ю щ и й с я ными параметрами меньше, чем если бы 40 тем, что, с целью снижения энергоемкости имело место вместо секций 3, продолжения процесса переработки и предотвращения секции 2 с ее конструктивным оформлениизноса внутренней рабочей поверхности ем. червячного экструдера, гильза в загрузочной зоне выполнена в виде по меньшей Далее материал из секции 2 через проточку 6 поступает в секцию 3. 45 мере двух сменных секций, причем геометрические размеры и количество пазов в поАналогичные явления происходят при следующей секции по направлению к переходе перерабатываемого материала из выходу из экструдера выбраны меньшими, секции 3 через проточку 7 в секцию 4 (4 паза чем п предыдущей секции. на конус, полукруглой формы). 50 перемещение материала сл СЛ О) О1 7 7 7/ V W / •a Фиг А /////////// 1595666 A-A 5-6 Фиг. Z Фаг 3 3-В Фаг А Редактор М.Товтин Составитель О Угрецова Техред М.Моргентал Корректор М Самборская Заказ 2877 Тираж 538 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород ул Гагарина, 101
