Номер патенту: 50768

Опубліковано: 15.11.2002

Автор: Пошукайло Ірина Аркадіївна

Завантажити PDF файл.

Формула / Реферат

Пристрій для перевертання стрічки конвеєра, що містить раму, в якій закріплені ролики, зібрані в гірлянду, який відрізняється тим, що ролики шарнірно з'єднані між собою в пазах тримачів і вісь кожного ролика розміщена під кутом до умовної площини, утвореної осями тримачів, величина кута залежна від конструктивних параметрів кріплення осей суміжних роликів в тримачах і відстані між ними і не може бути меншою, ніж кут закручення стрічки, тримачі жорстко закріплені в елементах рами (горизонтальних стяжках і вертикальній балці), елементи кріплення вертикальної балки і тримачів до горизонтальних стяжок рами виконані з можливістю їх переміщення при регулюванні, горизонтальні стяжки зв'язані між собою стояками, утворюючи раму пристрою, і нарізними стержнями, необхідними для регулювання.

Текст

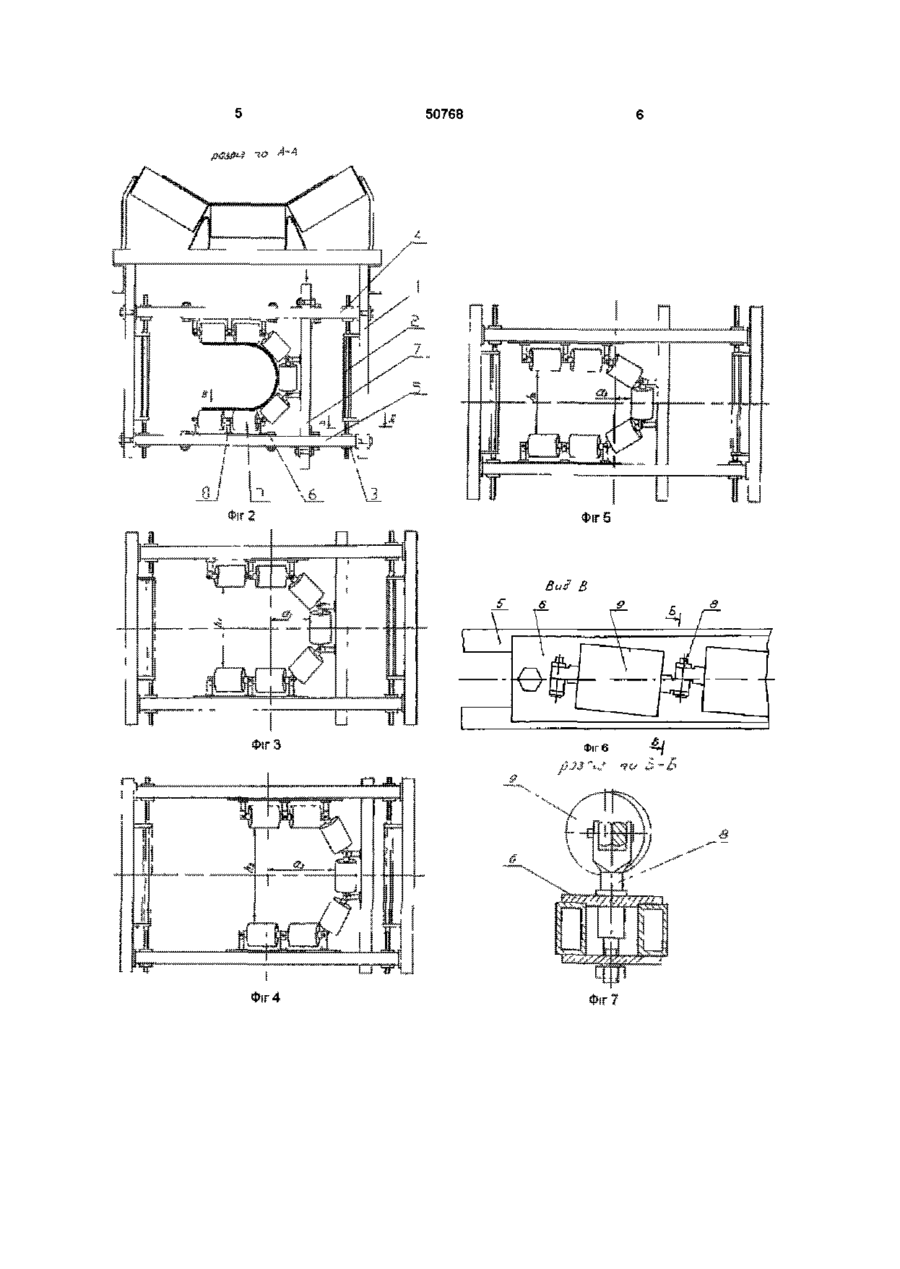

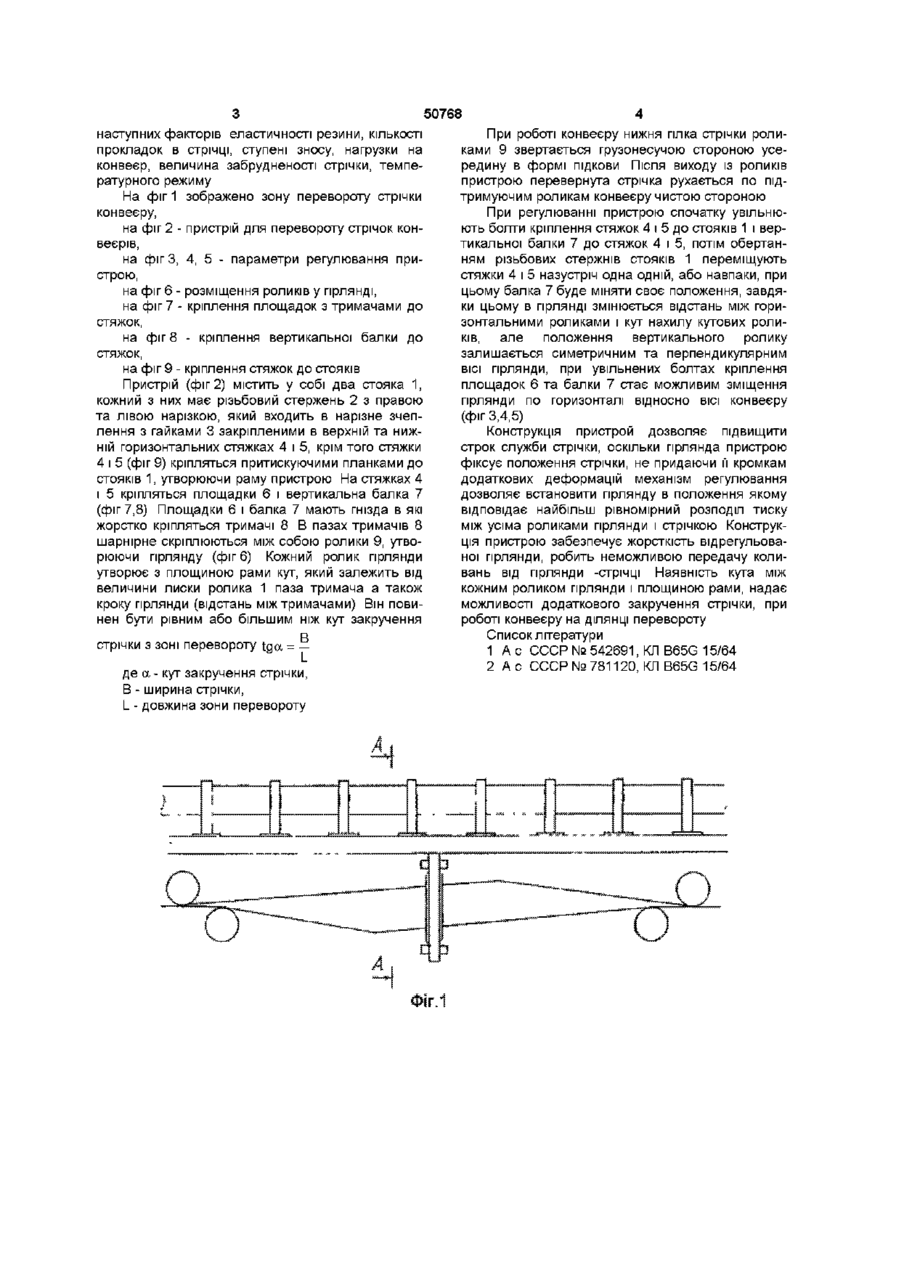

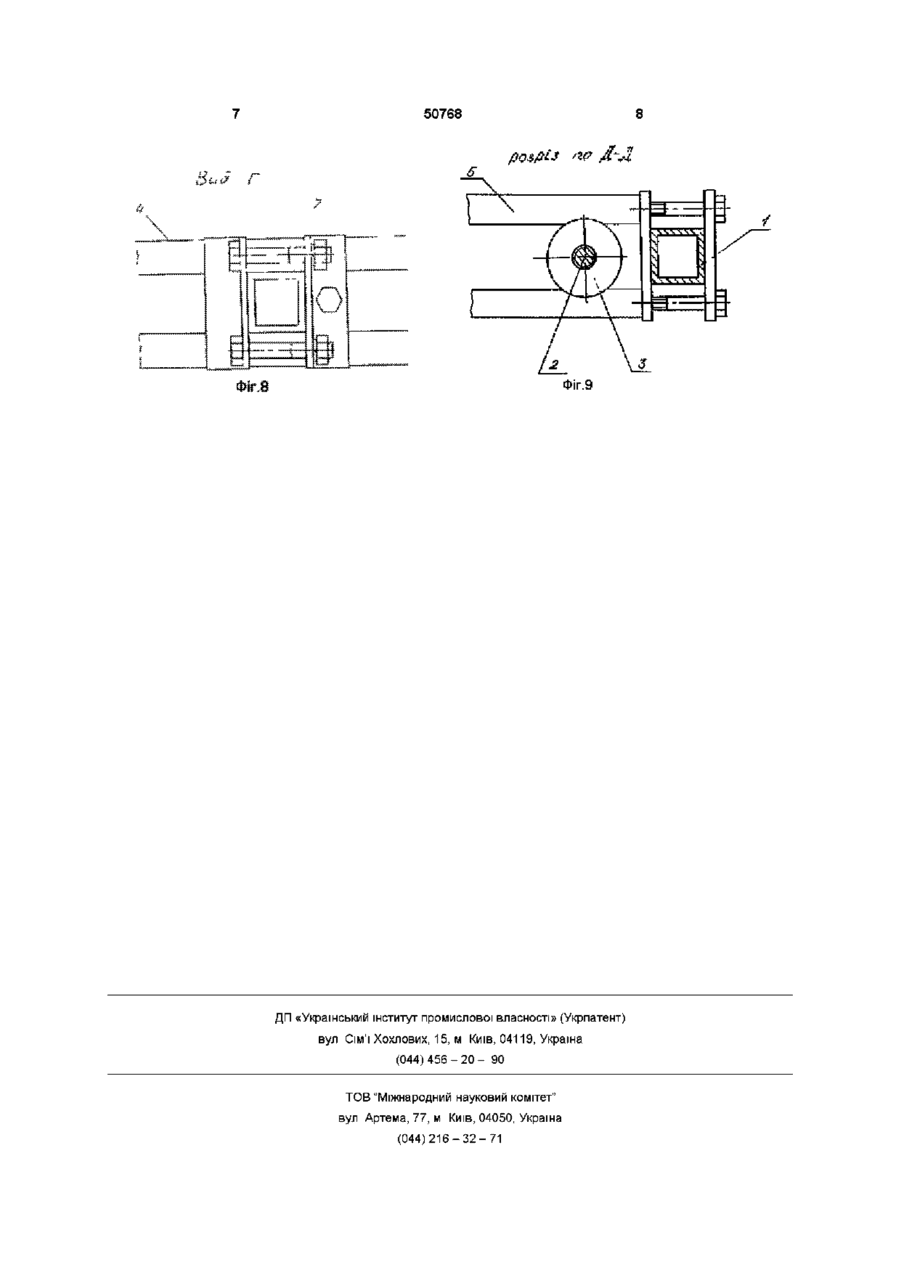

Пристрій для перевертання стрічки конвеєра, що містить раму, в якій закріплені ролики, зібрані в гірлянду, який відрізняється тим, що ролики шарнірно з'єднані між собою в пазах тримачів і вісь кожного ролика розміщена під кутом до умовної площини, утвореної осями тримачів, величина кута залежна від конструктивних параметрів кріплення осей суміжних роликів в тримачах і відстані між ними і не може бути меншою, ніж кут закручення стрічки, тримачі жорстко закріплені в елементах рами (горизонтальних стяжках і вертикальній балці), елементи кріплення вертикальної балки і тримачів до горизонтальних стяжок рами виконані з можливістю їх переміщення при регулюванні, горизонтальні стяжки зв'язані між собою стояками, утворюючи раму пристрою, і нарізними стержнями, необхідними для регулювання Пристрій відноситься до галузі підйомнотранспортного машинобудування, а саме конструкція стрічкового конвеєру, призначається для використання в стрічкових конвеєрах, де застосовано переворот порожньої гілки (як правило нижньої) стрічки Пристрій монтується в центрі зони перевороту (фиг 1), Зона перевороту, в якій стрічка повила при роботі конвеєру перевернутись на 180° утворюється двома нарами барабанів або роликів Відомо пристрій [1] який вміщує направляючі ролики, розміщені під кутом до продольної ВІСІ конвеєру з обох сторін спіралевидного тримача, у шахматному порядку, ролики охвачують зовні звернуту в трубу, брудною стороною -усередину, стрічку Недоліком цієї конструкції є те, що кромки стрічки при вході в кільце, утворене роликами пристрою, отримують додаткову деформацію, оскільки в центрі зони перевороту при перевертанні на 180° найменш деформованому стану стрічки (для стрічок 800-1200мм) відповідає С-видний згин стрічки, а не кільцевий Крім того відсутність можливості регулювання профілю (умовного діаметру) труби, в яку звернуто стрічку, при втраті еластичності стрічки в період експлуатації, може призвести до того, що верхня частина стрічки в середині зони перевороту провисне 1 верхні ролики пристрою не будуть контактувати з стрічкою цям до рами пристрою Стрічка займає в пристрої еліпсовидне положення Чистою стороною стрічка контактує з роликами гірлянди та прижимним роликом, кромки стрічки взаємодіють з вертикальним роликом Пристрій має деякі можливості для регулювання профілю стрічки в зоні перевороту Недоліком цього пристрой є те, що деформація стрічки при еліпсовидному згині нерівномірно розподіляється, відносна ширини стрічки, крім того розміщення стрічки на нахиленій гірлянді кромками вниз сприяє безперервному контакту кромок стрічки й з вертикальним роликом, що викликає їх (кромок) швидке зношення Закріплення досить довгої гірлянди лише в и кінцях робить и нежісткою і збільшує вплив динамічний нагрузок на СТІЙ Відома конструкція пристрою [2] який вміщує гірлянду із декількох роликів, вертикальний ролик та прижимний ролик Гірлянда закріплена по кін ну стрічки, зафіксувати положення стрічки таким, що відповідає її найменш деформованому стану В свою чергу профіль стрічки залежить від впливу КІСТЬ процесу перевороту Метою цієї роботи являється підвищення строку служби конвейерной стрічки, поліпшення СТІЙКОСТІ процесу перевороту Поставлена мета досягається тим, що ролики гірлянди встановлені під кутом до площини пристрою більшим або рівним куту закручення стрічки, пристрій має механізм регулювання профілю гірлянди, ролики якої огинають чисту сторону стрічку, механізм здатний підігнати профіль гірлянди під профіль який займе конвеєрна стрічка відносно ВІСІ конвеєру та горизонтальної ВІСІ С-ВИДНОГО зги О 00 (О 1^ о ю 50768 наступних фаісгорів еластичності резини, КІЛЬКОСТІ прокладок в стрічці, ступені зносу, нагрузки на конвеєр, величина забрудненості стрічки, температурного режиму На фіг 1 зображено зону перевороту стрічки конвеєру, на фіг 2 - пристрій для перевороту стрічок конвеєрів, на фіг 3, 4, 5 - параметри регулювання пристрою, на фіг 6 - розміщення роликів у гірлянді, на фіг 7 - кріплення площадок з тримачами до стяжок, на фіг 8 - кріплення вертикальної балки до стяжок, на фіг 9 - кріплення стяжок до стояків Пристрій (фіг 2) містить у собі два стояка 1, кожний з них має різьбовий стержень 2 з правою та лівою нарізкою, який входить в нарізне зчеплення з гайками 3 закріпленими в верхній та нижній горизонтальних стяжках 4 і 5, крім того стяжки 4 і 5 (фіг 9) кріпляться притискуючими планками до стояків 1, утворюючи раму пристрою На стяжках 4 і 5 кріпляться площадки 6 і вертикальна балка 7 (фіг 7,8) Площадки 6 і балка 7 мають гнізда в які жорстко кріпляться тримачі 8 В пазах тримачів 8 шарнірне скріплюються між собою ролики 9, утворюючи гірлянду (фіг 6) Кожний ролик гірлянди утворює з площиною рами кут, який залежить від величини лиски ролика 1 паза тримача а також кроку гірлянди (відстань між тримачами) Він повинен бути рівним або більшим ніж кут закручення стрічки з зоні перевороту tga = — де a - кут закручення стрічки, В - ширина стрічки, L - довжина зони перевороту При роботі конвеєру нижня гілка стрічки роликами 9 звертається грузонесучою стороною усередину в формі підкови Після виходу із роликів пристрою перевернута стрічка рухається по підтримуючим роликам конвеєру чистою стороною При регулюванні пристрою спочатку увільнюють болти кріплення стяжок 4 і 5 до стояків 1 і вертикальної балки 7 до стяжок 4 і 5, потім обертанням різьбових стержнів стояків 1 переміщують стяжки 4 і 5 назустріч одна одній, або навпаки, при цьому балка 7 буде міняти своє положення, завдяки цьому в гірлянді змінюється відстань між горизонтальними роликами і кут нахилу кутових роликів, але положення вертикального ролику залишається симетричним та перпендикулярним ВІСІ гірлянди, при увільнених болтах кріплення площадок 6 та балки 7 стає можливим зміщення гірлянди по горизонталі відносно ВІСІ конвеєру (фіг 3,4,5) Конструкція пристрой дозволяє підвищити строк служби стрічки, оскільки гірлянда пристрою фіксує положення стрічки, не придаючи її кромкам додаткових деформацій механізм регулювання дозволяє встановити гірлянду в положення якому відповідає найбільш рівномірний розподіл тиску між усіма роликами гірлянди і стрічкою Конструкція пристрою забезпечує жорсткість відрегульованої гірлянди, робить неможливою передачу коливань від гірлянди -стрічці Наявність кута між кожним роликом гірлянди і площиною рами, надає можливості додаткового закручення стрічки, при роботі конвеєру на ДІЛЯНЦІ перевороту Список літератури 1 А с СССР № 542691, КЛ B65G 15/64 2 А с СССР № 781120, КЛ B65G 15/64 50768 50768 Фіг.9 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Appliance for turning the conveyor band

Назва патенту російською

Устройство для переворачивания ленты конвейера

МПК / Мітки

МПК: B65G 19/22, B65G 15/60, B65G 21/20

Мітки: пристрій, конвеєра, стрічки, перевертання
