Веслувальний тренажер

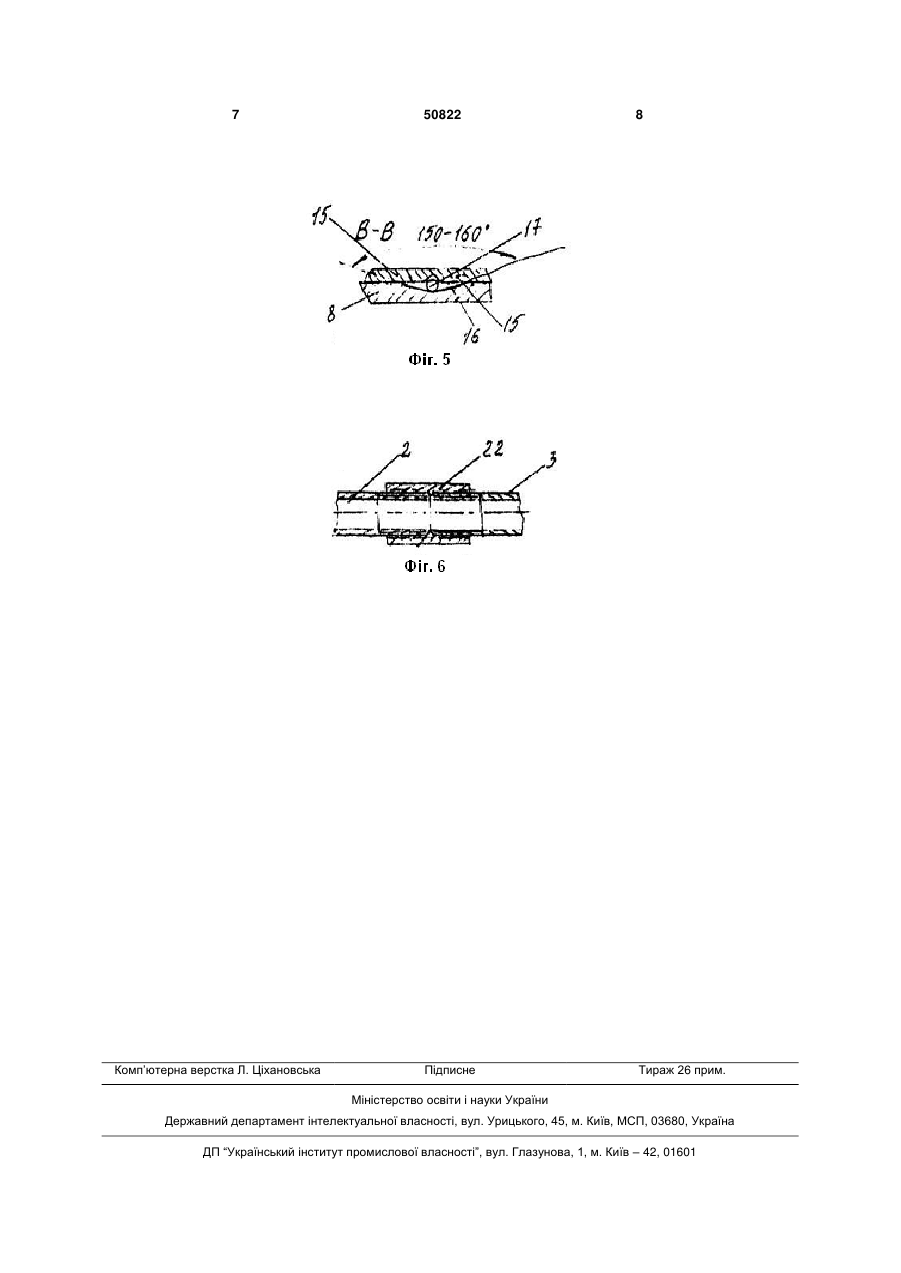

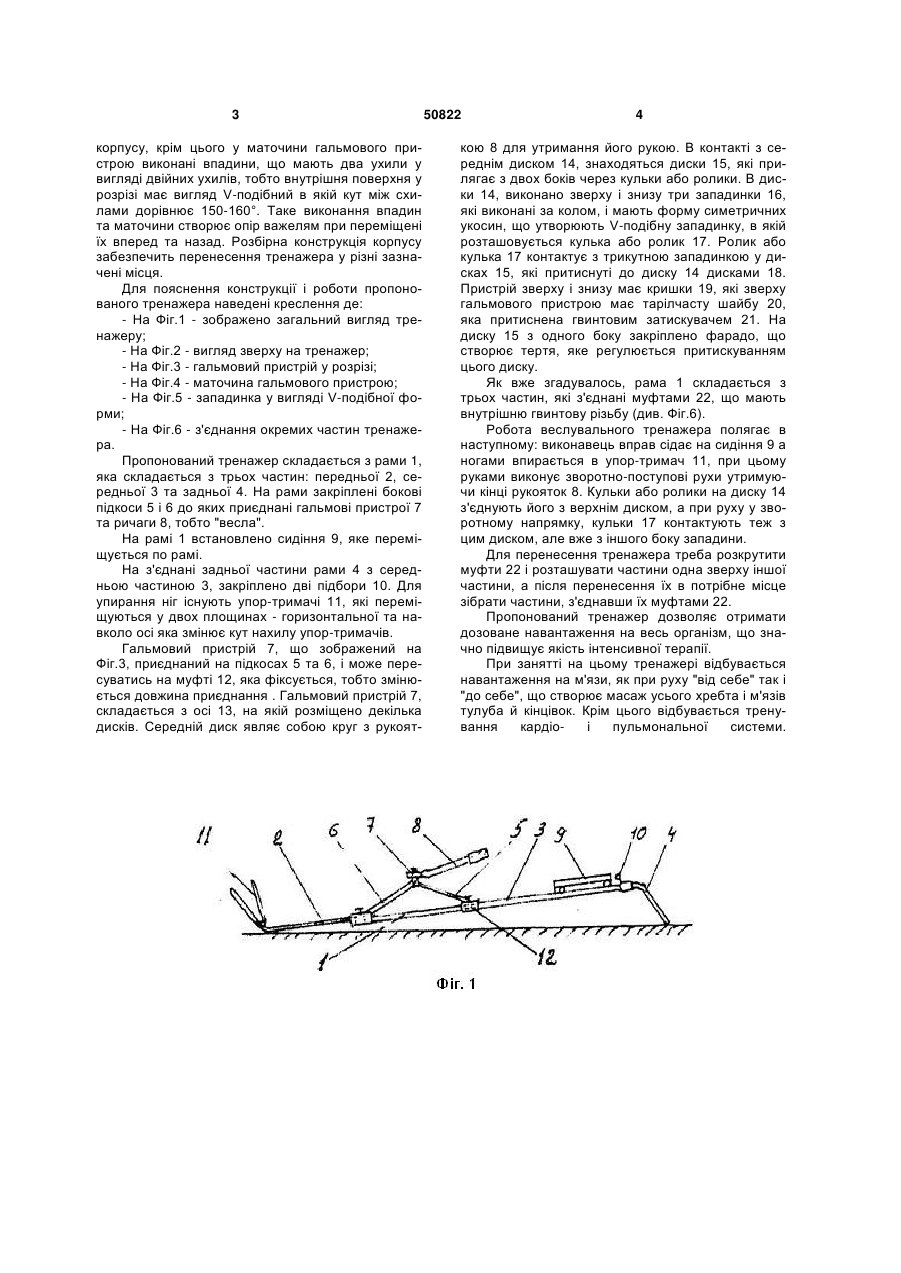

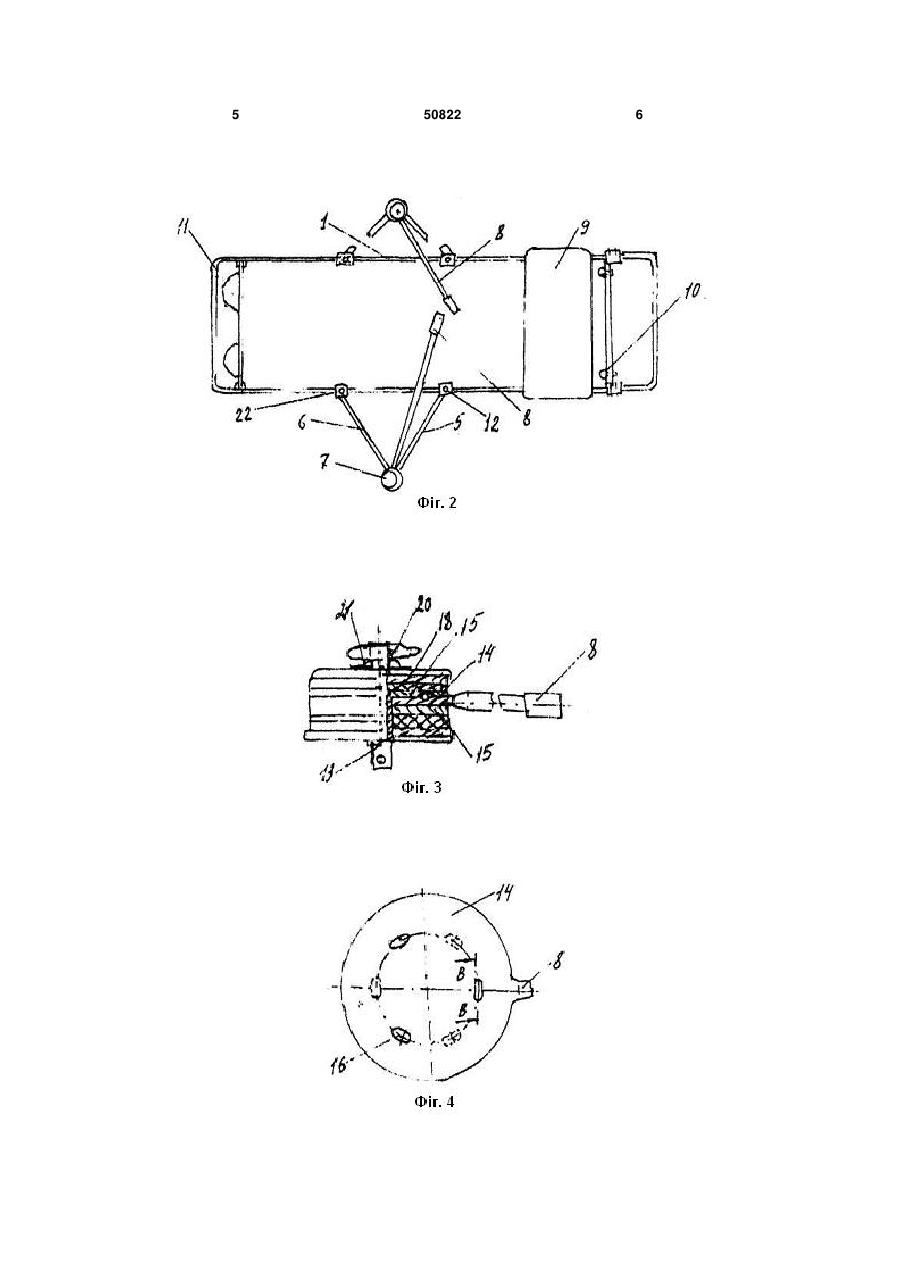

1. Веслувальний тренажер, що містить симетрично встановлені на обох боках опорної рами підкоси, на яких закріплені гальмові пристрої, який відрізняється тим, що маточини гальмових пристроїв зверху та знизу мають западинки V-подібної форми, в яких розташовані кульки або ролики, при цьому рама тренажера виконана з трьох частин, які поєднуються муфтами з гвинтовою різьбою. 2. Веслувальний тренажер за п. 1, який відрізняється тим, що кут розходження укосин западинки V-подібної форми дорівнює 150-160°. (19) (21) u200913340 (22) 22.12.2009 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ПАЩЕНКО ВІКТОР ГАВРИЛОВИЧ, БУДАГ'ЯНЦ ГЕОРГІЙ МИКОЛАЙОВИЧ, ЛИСЕНКО СЕРГІЙ ГРИГОРОВИЧ, КОНДРА ВОЛОДИМИР МИКОЛАЙОВИЧ, НИКИФОРОВ АРСЕНТІЙ ЄВГЕНОВИЧ (73) ПАЩЕНКО ВІКТОР ГАВРИЛОВИЧ, БУДАГ'ЯНЦ ГЕОРГІЙ МИКОЛАЙОВИЧ, ЛИСЕНКО СЕРГІЙ ГРИГОРОВИЧ, КОНДРА ВОЛОДИМИР МИКОЛАЙОВИЧ, НИКИФОРОВ АРСЕНТІЙ ЄВГЕНОВИЧ 3 корпусу, крім цього у маточини гальмового пристрою виконані впадини, що мають два ухили у вигляді двійних ухилів, тобто внутрішня поверхня у розрізі має вигляд V-подібний в якій кут між схилами дорівнює 150-160°. Таке виконання впадин та маточини створює опір важелям при переміщені їх вперед та назад. Розбірна конструкція корпусу забезпечить перенесення тренажера у різні зазначені місця. Для пояснення конструкції і роботи пропонованого тренажера наведені креслення де: - На Фіг.1 - зображено загальний вигляд тренажеру; - На Фіг.2 - вигляд зверху на тренажер; - На Фіг.3 - гальмовий пристрій у розрізі; - На Фіг.4 - маточина гальмового пристрою; - На Фіг.5 - западинка у вигляді V-подібної форми; - На Фіг.6 - з'єднання окремих частин тренажера. Пропонований тренажер складається з рами 1, яка складається з трьох частин: передньої 2, середньої 3 та задньої 4. На рами закріплені бокові підкоси 5 і 6 до яких приєднані гальмові пристрої 7 та ричаги 8, тобто "весла". На рамі 1 встановлено сидіння 9, яке переміщується по рамі. На з'єднані задньої частини рами 4 з середньою частиною 3, закріплено дві підбори 10. Для упирання ніг існують упор-тримачі 11, які переміщуються у двох площинах - горизонтальної та навколо осі яка змінює кут нахилу упор-тримачів. Гальмовий пристрій 7, що зображений на Фіг.3, приєднаний на підкосах 5 та 6, і може пересуватись на муфті 12, яка фіксується, тобто змінюється довжина приєднання . Гальмовий пристрій 7, складається з осі 13, на якій розміщено декілька дисків. Середній диск являє собою круг з рукоят 50822 4 кою 8 для утримання його рукою. В контакті з середнім диском 14, знаходяться диски 15, які прилягає з двох боків через кульки або ролики. В диски 14, виконано зверху і знизу три западинки 16, які виконані за колом, і мають форму симетричних укосин, що утворюють V-подібну западинку, в якій розташовується кулька або ролик 17. Ролик або кулька 17 контактує з трикутною западинкою у дисках 15, які притиснуті до диску 14 дисками 18. Пристрій зверху і знизу має кришки 19, які зверху гальмового пристрою має тарілчасту шайбу 20, яка притиснена гвинтовим затискувачем 21. На диску 15 з одного боку закріплено фарадо, що створює тертя, яке регулюється притискуванням цього диску. Як вже згадувалось, рама 1 складається з трьох частин, які з'єднані муфтами 22, що мають внутрішню гвинтову різьбу (див. Фіг.6). Робота веслувального тренажера полягає в наступному: виконавець вправ сідає на сидіння 9 а ногами впирається в упор-тримач 11, при цьому руками виконує зворотно-поступові рухи утримуючи кінці рукояток 8. Кульки або ролики на диску 14 з'єднують його з верхнім диском, а при руху у зворотному напрямку, кульки 17 контактують теж з цим диском, але вже з іншого боку западини. Для перенесення тренажера треба розкрутити муфти 22 і розташувати частини одна зверху іншої частини, а після перенесення їх в потрібне місце зібрати частини, з'єднавши їх муфтами 22. Пропонований тренажер дозволяє отримати дозоване навантаження на весь організм, що значно підвищує якість інтенсивної терапії. При занятті на цьому тренажері відбувається навантаження на м'язи, як при руху "від себе" так і "до себе", що створює масаж усього хребта і м'язів тулуба й кінцівок. Крім цього відбувається тренування кардіоі пульмональної системи. 5 50822 6 7 Комп’ютерна верстка Л. Ціхановська 50822 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
