Формула / Реферат

Знаряддя для обробітку грунту, яке включає раму зі стояками, з сепаруючими решітками та долотами, роторні робочі органи з ножами, ведучий вал, редуктор приводу роторних робочих органів у вигляді конічного редуктора та додаткового редуктора, яке відрізняється тим, що між конічним редуктором та додатковим редуктором, який виконано у вигляді двоступінчастого редуктора зі сталим передаточним відношенням, введено карданний вал, при цьому передаточні відношення конічного редуктора та кожного ступеня двоступінчастого редуктора визначаються із співвідношень:

де ik - передаточне відношення конічного редуктора;

і1 - передаточне відношення першого ступеня двоступінчастого редуктора;

і2- передаточне відношення другого ступеня двоступінчастого редуктора;

k - габаритний коефіцієнт конічного редуктора;

V1, V2, V3 - відповідні робочі швидкості руху машинотракторного агрегата;

Vg - додаткова швидкість роторного робочого агрегата на радіусі, рівному різниці r та t;

r - радіус роторних робочих органів;

t - глибина обробітку грунту;

 - кутова швидкість вала відбору потужності трактора.

2. Знаряддя для обробітку грунту за п. 1, яке відрізняється тим, що всі шестерні двоступінчастого редуктора мають однакову маточину.

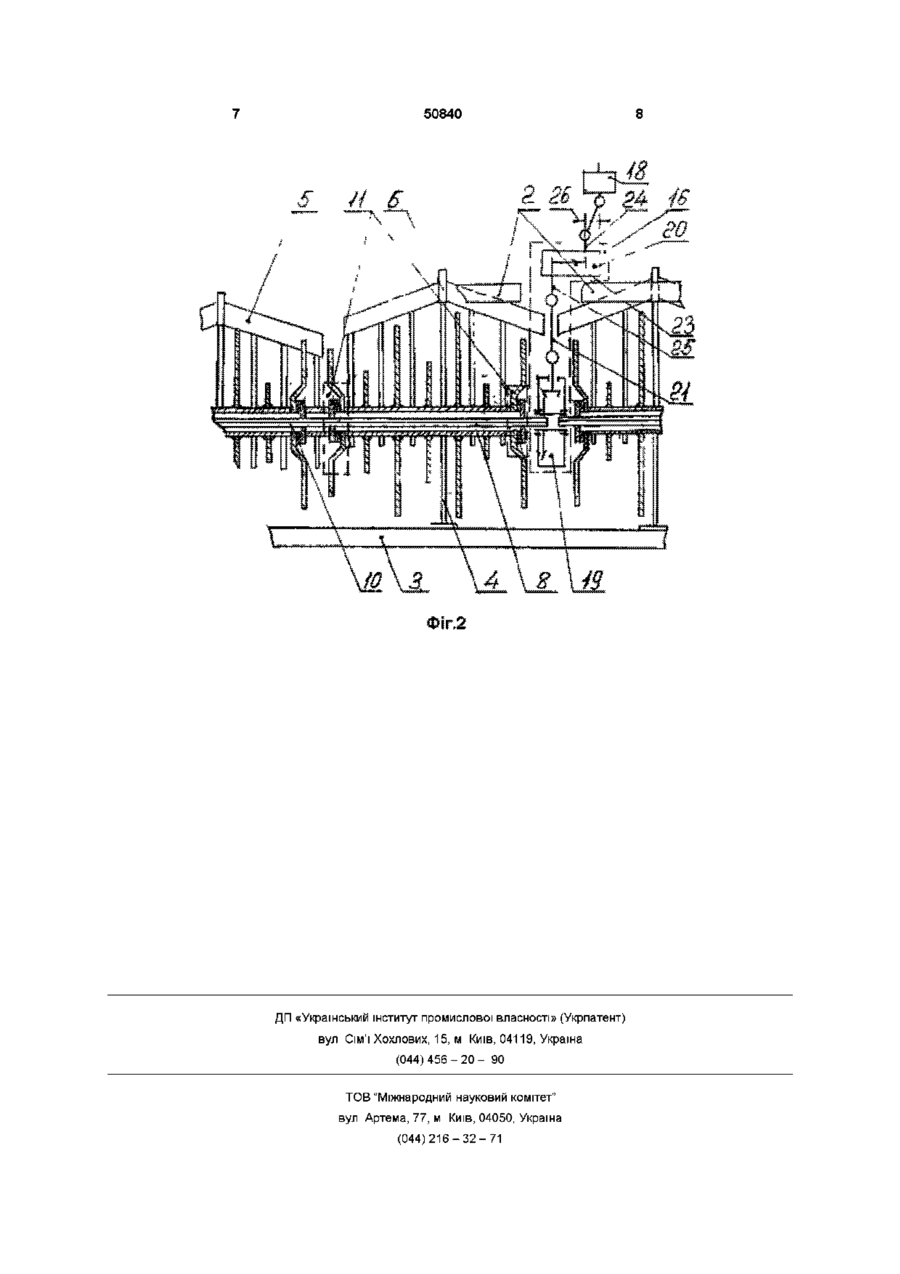

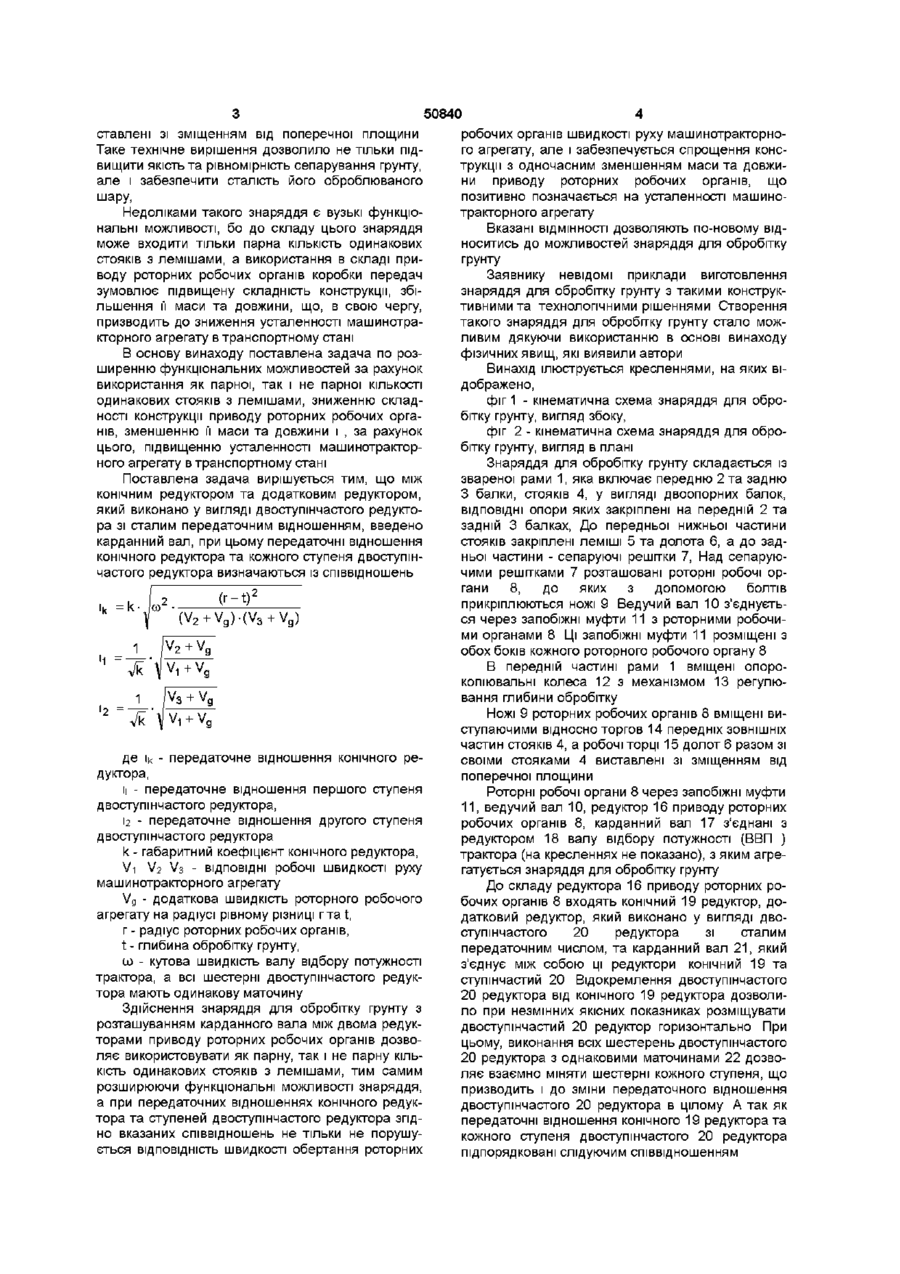

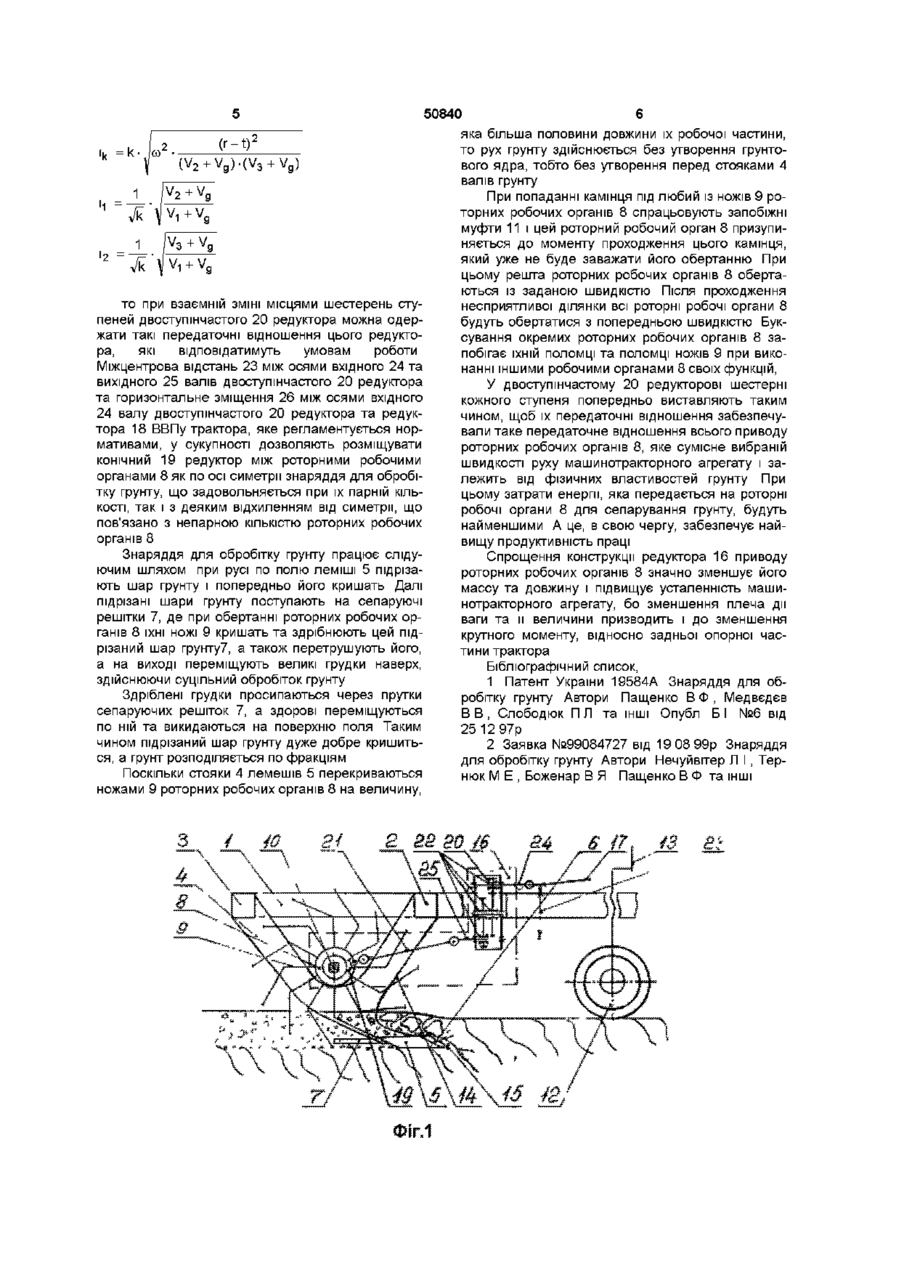

Текст

Знаряддя для обробітку грунту, яке включає раму зі стояками, з сепаруючими решітками та долотами, роторні робочі органи з ножами, ведучий вал, редуктор приводу роторних робочих органів у вигляді конічного редуктора та додаткового редуктора, яке відрізняється тим, що між конічним редуктором та додатковим редуктором, який виконано у вигляді двоступінчастого редуктора зі сталим передаточним відношенням, введено карданний вал, при цьому передаточні відношення конічного редуктора та кожного ступеня двоступінчастого редуктора визначаються із співвідношень Винахід стосується сільськогосподарського виробництва, зокрема знарядь для обробітку грунту Відоме знаряддя для обробітку грунту [1], яке включає раму зі стояками з лемішами, сепаруючими решітками та долотами, роторні робочі органи із запобіжними муфтами, ведучий вал, редуктор приводу робочих органів та опоро-копіювальні колеса При цьому вісь роторних робочих органів розташована перед стояками лемішів, а торці цих стояків розташовані на одній лінії Недоліком такого знаряддя є низька якість та нерівномірність сепарування грунту, відсутність сталості оброблюваного шару грунту із-за низької жорсткості стояків та їх розміщення на одній лінії, вузькі функціональні можливості, бо до складу цього знаряддя може входити тільки парна кіль і к = к и Н= і2 = де - передаточне відношення КОНІЧНОГО редуктора, Н - передаточне відношення першого ступеня двоступінчастого редуктора, І2- передаточне відношення другого ступеня двоступінчастого редуктора, k - габаритний коефіцієнт конічного редуктора, V-i, V2, Уз - ВІДПОВІДНІ робочі швидкості руху машинотракторного агрегата, Vg - додаткова швидкість роторного робочого агрегата на радіусі, рівному різниці г та t, г - радіус роторних робочих органів, t - глибина обробітку грунту, с - кутова швидкість вала відбору потужності трао ктора 2 Знаряддя для обробітку грунту за п 1, яке відрізняється тим, що всі шестерні двоступінчастого редуктора мають однакову маточину кість одинакових стояків з лемішами, а використання в складі приводу роторних робочих органів коробки передач зумовлює підвищену складність конструкції, збільшення її маси та довжини, що, у свою чергу, призводить до зниження усталенності машинотракторного агрегату в транспортному стані Найбільш близьким по технічній суті до об'єкту, що заявляється, є знаряддя для обробітку грунту [2], яке включає раму зі стояками з лемішами сепаруючими решітками та долотами, роторні робочі органи з ножами, ведучий вал, редуктор приводу роторних робочих органів у вигляді конічного редуктора та додаткового редуктора При цьому стояки виконані у вигляді двоопорних балок, що обхоплюють вісь роторних робочих органів знизу, а робочі торці долот разом зі своїми стояками ви О 00 о ю 50840 ставлені зі зміщенням від поперечної площини Таке технічне вирішення дозволило не тільки підвищити якість та рівномірність сепарування грунту, але і забезпечити сталість його оброблюваного шару, Недоліками такого знаряддя є вузькі функціональні можливості, бо до складу цього знаряддя може входити тільки парна КІЛЬКІСТЬ одинакових стояків з лемішами, а використання в складі приводу роторних робочих органів коробки передач зумовлює підвищену складність конструкції, збільшення її маси та довжини, що, в свою чергу, призводить до зниження усталенності машинотракторного агрегату в транспортному стані В основу винаходу поставлена задача по розширенню функціональних можливостей за рахунок використання як парної, так і не парної КІЛЬКОСТІ одинакових стояків з лемішами, зниженню складності конструкції приводу роторних робочих органів, зменшенню її маси та довжини і , за рахунок цього, підвищенню усталенності машинотракторного агрегату в транспортному стані Поставлена задача вирішується тим, що між конічним редуктором та додатковим редуктором, який виконано у вигляді двоступінчастого редуктора зі сталим передаточним відношенням, введено карданний вал, при цьому передаточні відношення конічного редуктора та кожного ступеня двоступінчастого редуктора визначаються із співвідношень =k и И= i2 = де ik - передаточне відношення конічного редуктора, її - передаточне відношення першого ступеня двоступінчастого редуктора, І2 - передаточне відношення другого ступеня двоступінчастого редуктора k - габаритний коефіцієнт конічного редуктора, Vi V2 V3 - ВІДПОВІДНІ робочі швидкості руху машинотракторного агрегату Vg - додаткова швидкість роторного робочого агрегату на радіусі рівному різниці г та t, г - радіус роторних робочих органів, t - глибина обробітку грунту, ш - кутова швидкість валу відбору потужності трактора, а всі шестерні двоступінчастого редуктора мають одинакову маточину Здійснення знаряддя для обробітку грунту з розташуванням карданного вала між двома редукторами приводу роторних робочих органів дозволяє використовувати як парну, так і не парну КІЛЬКІСТЬ одинакових стояків з лемішами, тим самим розширюючи функціональні можливості знаряддя, а при передаточних відношеннях конічного редуктора та ступеней двоступінчастого редуктора згідно вказаних співвідношень не тільки не порушується ВІДПОВІДНІСТЬ швидкості обертання роторних робочих органів швидкості руху машинотракторного агрегату, але і забезпечується спрощення конструкції з одночасним зменшенням маси та довжини приводу роторних робочих органів, що позитивно позначається на усталенності машинотракторного агрегату Вказані ВІДМІННОСТІ ДОЗВОЛЯЮТЬ по-новому від носитись до можливостей знаряддя для обробітку грунту Заявнику невідомі приклади виготовлення знаряддя для обробітку грунту з такими конструктивними та технологічними рішеннями Створення такого знаряддя для обробітку грунту стало можливим дякуючи використанню в основі винаходу фізичних явищ, які виявили автори Винахід ілюструється кресленнями, на яких відображено, фіг 1 - кінематична схема знаряддя для обробітку грунту, вигляд збоку, фіг 2 - кінематична схема знаряддя для обробітку грунту, вигляд в плані Знаряддя для обробітку грунту складається із звареної рами 1, яка включає передню 2 та задню З балки, стояків 4, у вигляді двоопорних балок, ВІДПОВІДНІ опори яких закріплені на передній 2 та задній 3 балках, До передньої нижньої частини стояків закріплені леміші 5 та долота 6, а до задньої частини - сепаруючі решітки 7, Над сепаруючими решітками 7 розташовані роторні робочі органи 8, до яких з допомогою болтів прикріплюються ножі 9 Ведучий вал 10 з'єднується через запобіжні муфти 11 з роторними робочими органами 8 Ці запобіжні муфти 11 розміщені з обох боків кожного роторного робочого органу 8 В передній частині рами 1 вміщені опорокопіювальні колеса 12 з механізмом 13 регулювання глибини обробітку Ножі 9 роторних робочих органів 8 вміщені виступаючими відносно торгов 14 передніх ЗОВНІШНІХ частин стояків 4, а робочі торці 15 долот 6 разом зі своїми стояками 4 виставлені зі зміщенням від поперечної площини Роторні робочі органи 8 через запобіжні муфти 11, ведучий вал 10, редуктор 16 приводу роторних робочих органів 8, карданний вал 17 з'єднані з редуктором 18 валу відбору потужності (ВВП ) трактора (на кресленнях не показано), з яким агрегатується знаряддя для обробітку грунту До складу редуктора 16 приводу роторних робочих органів 8 входять конічний 19 редуктор, додатковий редуктор, який виконано у вигляді двоступінчастого 20 редуктора зі сталим передаточним числом, та карданний вал 21, який з'єднує між собою ці редуктори конічний 19 та ступінчастий 20 Відокремлення двоступінчастого 20 редуктора від конічного 19 редуктора дозволило при незмінних якісних показниках розміщувати двоступінчастий 20 редуктор горизонтально При цьому, виконання всіх шестерень двоступінчастого 20 редуктора з однаковими маточинами 22 дозволяє взаємно міняти шестерні кожного ступеня, що призводить і до зміни передаточного відношення двоступінчастого 20 редуктора в цілому А так як передаточні відношення конічного 19 редуктора та кожного ступеня двоступінчастого 20 редуктора підпорядковані слідуючим співвідношенням 50840 =k її = i2 = Vk то при взаємній ЗМІНІ МІСЦЯМИ шестерень сту пеней двоступінчастого 20 редуктора можна одержати такі передаточні відношення цього редуктора, які відповідатимуть умовам роботи Міжцентрова відстань 23 між осями вхідного 24 та вихідного 25 валів двоступінчастого 20 редуктора та горизонтальне зміщення 26 між осями вхідного 24 валу двоступінчастого 20 редуктора та редуктора 18 ВВПу трактора, яке регламентується нормативами, у сукупності дозволяють розміщувати конічний 19 редуктор між роторними робочими органами 8 як по осі симетрії знаряддя для обробітку грунту, що задовольняється при їх парній КІЛЬКОСТІ, так і з деяким відхиленням від симетрії, що пов'язано з непарною КІЛЬКІСТЮ роторних робочих органів 8 Знаряддя для обробітку грунту працює слідуючим шляхом при русі по полю леміші 5 підрізають шар грунту і попередньо його кришать Далі підрізані шари грунту поступають на сепаруючі решітки 7, де при обертанні роторних робочих органів 8 їхні ножі 9 кришать та здрібнюють цей підрізаний шар грунту7, а також перетрушують його, а на виході переміщують великі грудки наверх, здійснюючи суцільний обробіток грунту Здріблені грудки просипаються через прутки сепаруючих решіток 7, а здорові переміщуються по ній та викидаються на поверхню поля Таким чином підрізаний шар грунту дуже добре кришиться, а грунт розподіляється по фракціям Поскільки стояки 4 лемешів 5 перекриваються ножами 9 роторних робочих органів 8 на величину, яка більша половини довжини їх робочої частини, то рух грунту здійснюється без утворення грунтового ядра, тобто без утворення перед стояками 4 валів грунту При попаданні камінця під любий із ножів 9 роторних робочих органів 8 спрацьовують запобіжні муфти 11 і цей роторний робочий орган 8 призупиняється до моменту проходження цього камінця, який уже не буде заважати його обертанню При цьому решта роторних робочих органів 8 обертаються із заданою швидкістю Після проходження несприятливої ділянки всі роторні робочі органи 8 будуть обертатися з попередньою швидкістю Буксування окремих роторних робочих органів 8 запобігає їхній поломці та поломці ножів 9 при виконанні іншими робочими органами 8 своїх функцій, У двоступінчастому 20 редукторові шестерні кожного ступеня попередньо виставляють таким чином, щоб їх передаточні відношення забезпечували таке передаточне відношення всього приводу роторних робочих органів 8, яке сумісне вибраній швидкості руху машинотракторного агрегату і залежить від фізичних властивостей грунту При цьому затрати енергії, яка передається на роторні робочі органи 8 для сепарування грунту, будуть найменшими А це, в свою чергу, забезпечує найвищу продуктивність праці Спрощення конструкції редуктора 16 приводу роторних робочих органів 8 значно зменшує його массу та довжину і підвищує усталенність машинотракторного агрегату, бо зменшення плеча дії ваги та и величини призводить і до зменшення крутного моменту, відносно задньої опорної частини трактора Бібліографічний список, 1 Патент України 19584А Знаряддя для обробітку грунту Автори Пащенко В Ф , Медведев В В , Слободюк П Л та ІНШІ Опубл Б І №6 від 25 12 97р 2 Заявка №99084727 від 19 08 99р Знаряддя для обробітку грунту Автори Нечуйвітер Л І , Тернюк М Е , Боженар В Я Пащенко В Ф та ІНШІ 50840 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Tillage implement

Автори англійською

Nechuiviter Leonid Ivanovych, Nechuiviter Volodymyr Leonidovych

Назва патенту російською

Орудие для обработки почвы

Автори російською

Нечуйвитер Леонид Иванович, Нечуйвитер Владимир Леонидович

МПК / Мітки

МПК: A01B 49/06

Мітки: грунту, обробітку, знаряддя
