Планетарна коробка передач

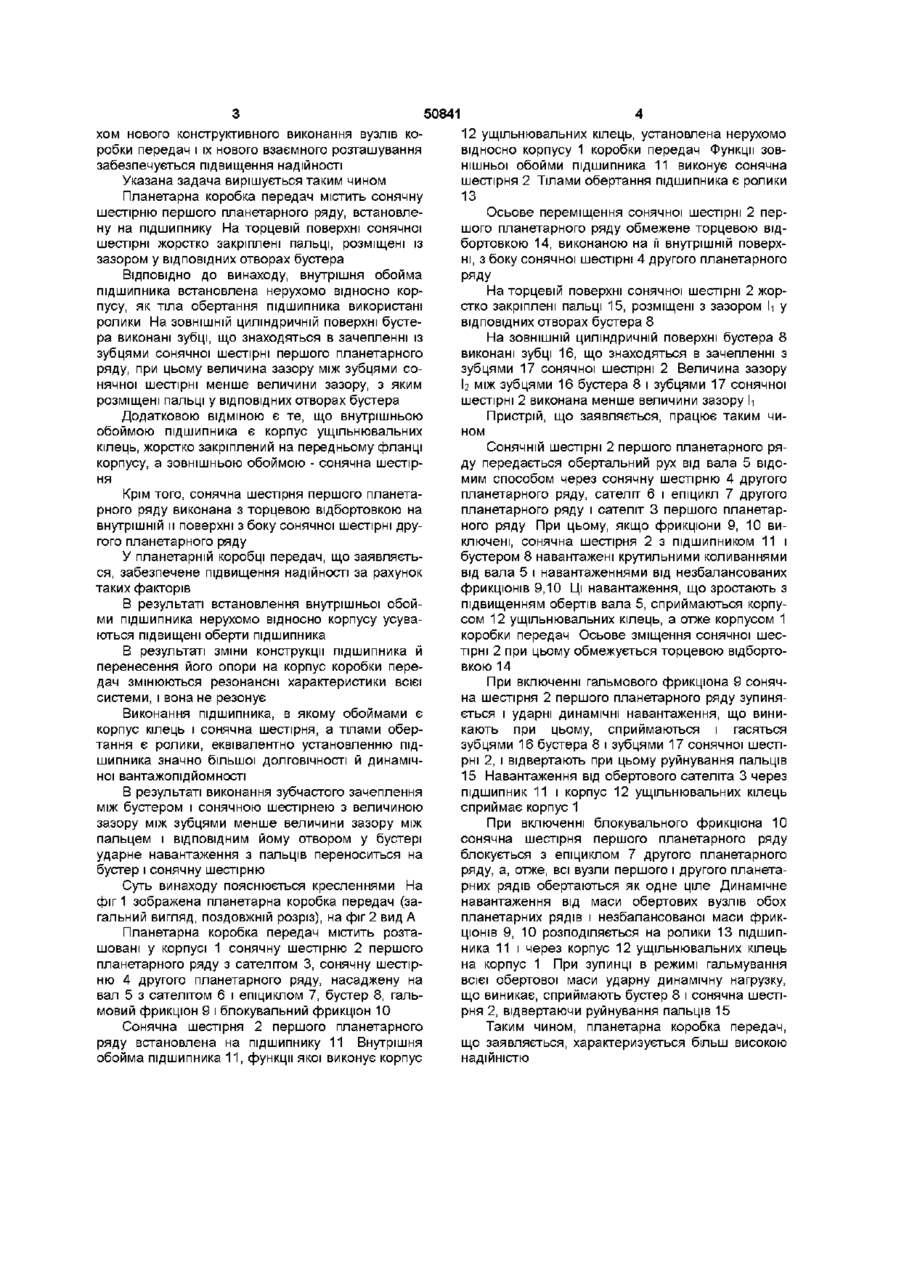

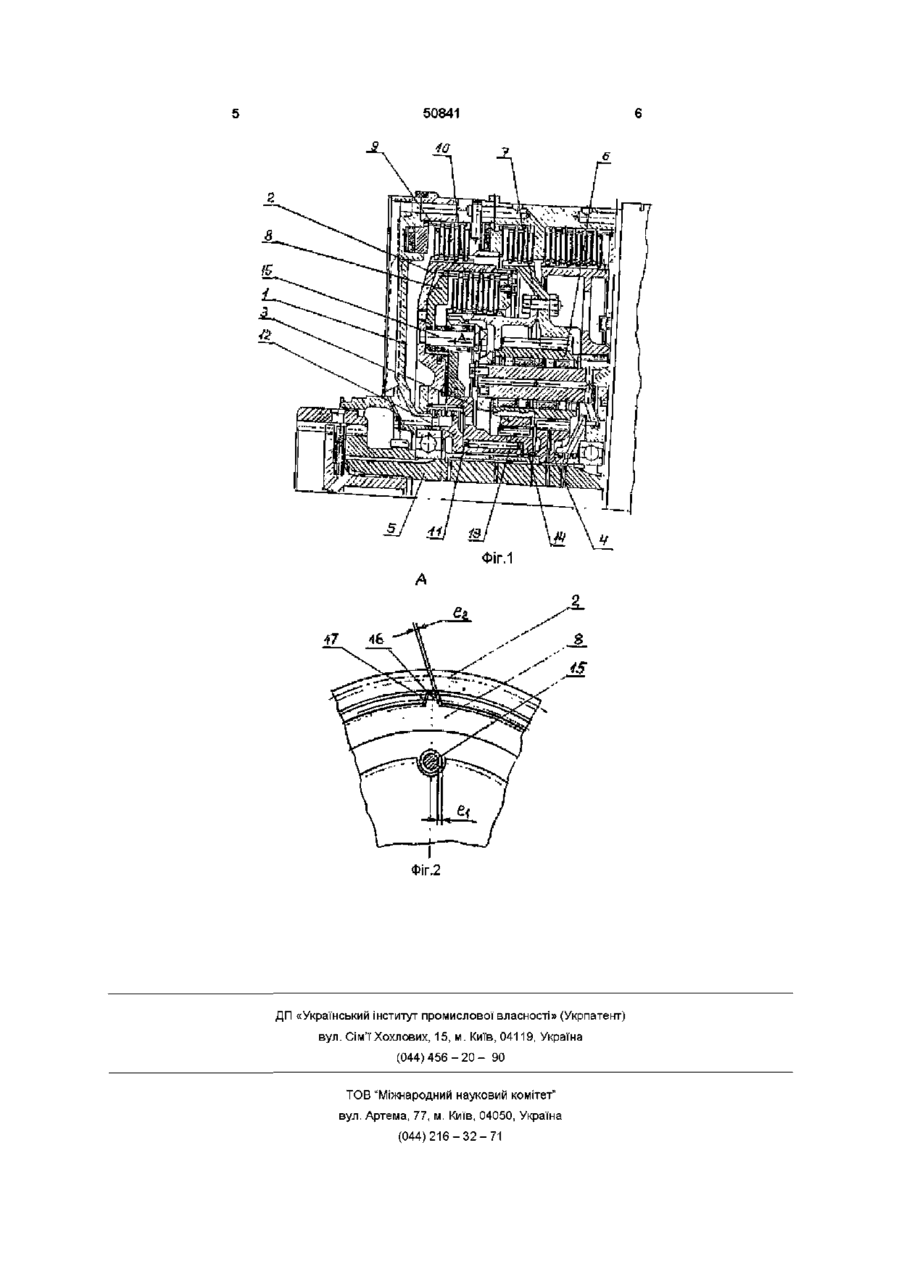

1 Планетарна коробка передач, що містить корпус, сонячну шестірню першого планетарного ряду, установлену на підшипнику, при цьому на торцевій поверхні сонячної шестірні першого планетарного ряду жорстко закріплені пальці, розміщені із зазором у ВІДПОВІДНИХ отворах бустера, яка відрізняється тим, що внутрішня обойма підшипника встановлена нерухомо відносно корпусу, на ЗОВНІШНІЙ циліндричній поверхні бустера виконані зубці, що знаходяться в зачепленні із зубцями сонячної шестірні першого планетарного ряду, при цьому величина зазору між зубцями бустера і зубцями сонячної шестірні менше величини зазору між пальцем і ВІДПОВІДНИМ йому отвором у бустері 2 Коробка передач за п 1, яка відрізняється тим, що внутрішньою обоймою підшипника є корпус ущільнювальних кілець, жорстко закріплений на передньому фланці корпусу 3 Коробка передач за п 1, яка відрізняється тим, що сонячна шестірня першого планетарного ряду є зовнішньою обоймою підшипника 4 Коробка передач за п 1, яка відрізняється тим, що сонячна шестірня першого планетарного ряду виконана з торцевою відбортовкою на внутрішній и поверхні з боку сонячної шестірні другого планетарного ряду О Винахід стосується транспортних засобів і може бути використаний в трансмісіях гусеничних машин Відома планетарна коробка передач, яка містить сонячні шестірні першого і другого планетарних рядів, посаджених на вал Опорою сонячної шестірні першого планетарного ряду є шарикопідшипник, розташований на втулці, встановленій на валу На торцевій поверхні сонячної шестірні першого планетарного ряду жорстко закріплені пальці, розміщені із зазором у ВІДПОВІДНИХ отворах бустера [Основные боевые танки, изд «Арсеналпресс», Москва, 1993, 61-62] У процесі експлуатації указаної планетарної коробки передач спостерігаються випадки руйнування ПІДШИПНИКІВ і пальців внаслідок підвищених напружень, що виникають у них від динамічних навантажень Відома планетарна коробка передач вибрана за прототип, яка містить корпус, сонячну шестірню першого планетарного ряду, встановлену на підшипнику На торцевій поверхні сонячної шестірні першого планетарного ряду жорстко закріплені пальці, розміщені із зазором у ВІДПОВІДНИХ отворах бустера Сонячна шестірня першого планетарного ряду встановлена на валу [Объект 172М Техническое описание и инструкция по эксплуатации, Москва, Военное издательство, 1995, 215-217] Для підвищення надійності в указаній коробці поставлений шарикопідшипник більшого розміру і використаний подовжений вал Проте, при и експлуатації, як і при експлуатації вищеописаного аналога можуть виникати нелінійні коливання сонячної шестірні з резонансом у робочому діапазоні Крім того, мають місце підвищені оберти підшипника при обертанні вала й сонячної шестірні у протилежних напрямках Такі режими роботи, як правило, призводять до руйнування підшипника Крім того, в режимах гальмування або при перемиканні передач на пальці діють ударні навантаження, що виникають при цьому, і які можуть викликати руйнування пальців Таким чином, відома планетарна коробка передач характеризується недостатньою надійністю В основу винаходу поставлено задачу удосконалення планетарної коробки передач, в якій шля 00 о ю 50841 хом нового конструїсгивного виконання вузлів коробки передач і їх нового взаємного розташування забезпечується підвищення надійності Указана задача вирішується таким чином Планетарна коробка передач містить сонячну шестірню першого планетарного ряду, встановлену на підшипнику На торцевій поверхні сонячної шестірні жорстко закріплені пальці, розміщені із зазором у ВІДПОВІДНИХ отворах бустера ВІДПОВІДНО ДО винаходу, внутрішня обойма підшипника встановлена нерухомо відносно корпусу, як тіла обертання підшипника використані ролики На ЗОВНІШНІЙ циліндричній поверхні бустера виконані зубці, що знаходяться в зачепленні із зубцями сонячної шестірні першого планетарного ряду, при цьому величина зазору між зубцями сонячної шестірні менше величини зазору, з яким розміщені пальці у ВІДПОВІДНИХ отворах бустера Додатковою ВІДМІНОЮ Є те, що внутрішньою обоймою підшипника є корпус ущільнювальних кілець, жорстко закріплений на передньому фланці корпусу, а зовнішньою обоймою - сонячна шестірня Крім того, сонячна шестірня першого планетарного ряду виконана з торцевою відбортовкою на внутрішній и поверхні з боку сонячної шестірні другого планетарного ряду У планетарній коробці передач, що заявляється, забезпечене підвищення надійності за рахунок таких факторів В результаті встановлення внутрішньої обойми підшипника нерухомо відносно корпусу усуваються підвищені оберти підшипника В результаті зміни конструкції підшипника й перенесення його опори на корпус коробки передач змінюються резонансні характеристики всієї системи, і вона не резонує Виконання підшипника, в якому обоймами є корпус кілець і сонячна шестірня, а тілами обертання є ролики, еквівалентно установленню підшипника значно більшої ДОЛГОВІЧНОСТІ й динамічної вантажопідйомності В результаті виконання зубчастого зачеплення між бустером і сонячною шестірнею з величиною зазору між зубцями менше величини зазору між пальцем і ВІДПОВІДНИМ йому отвором у бустері ударне навантаження з пальців переноситься на бустер і сонячну шестірню Суть винаходу пояснюється кресленнями На фіг 1 зображена планетарна коробка передач (загальний вигляд, поздовжній розріз), на фіг 2 вид А Планетарна коробка передач містить розташовані у корпусі 1 сонячну шестірню 2 першого планетарного ряду з сателітом 3, сонячну шестірню 4 другого планетарного ряду, насаджену на вал 5 з сателітом 6 і епіциклом 7, бустер 8, гальмовий фрикціон 9 і блокувальний фрикціон 10 Сонячна шестірня 2 першого планетарного ряду встановлена на підшипнику 11 Внутрішня обойма підшипника 11, функції якої виконує корпус 12 ущільнювальних кілець, установлена нерухомо відносно корпусу 1 коробки передач Функції зовнішньої обойми підшипника 11 виконує сонячна шестірня 2 Тілами обертання підшипника є ролики 13 Осьове переміщення сонячної шестірні 2 першого планетарного ряду обмежене торцевою відбортовкою 14, виконаною на її внутрішній поверхні, з боку сонячної шестірні 4 другого планетарного ряду На торцевій поверхні сонячної шестірні 2 жорстко закріплені пальці 15, розміщені з зазором h у ВІДПОВІДНИХ отворах бустера 8 На ЗОВНІШНІЙ циліндричній поверхні бустера 8 виконані зубці 16, що знаходяться в зачепленні з зубцями 17 сонячної шестірні 2 Величина зазору b між зубцями 16 бустера 8 і зубцями 17 сонячної шестірні 2 виконана менше величини зазору h Пристрій, що заявляється, працює таким чином Сонячній шестірні 2 першого планетарного ряду передається обертальний рух від вала 5 відомим способом через сонячну шестірню 4 другого планетарного ряду, сателіт 6 і епіцикл 7 другого планетарного ряду і сателіт 3 першого планетарного ряду При цьому, якщо фрикціони 9, 10 виключені, сонячна шестірня 2 з підшипником 11 і бустером 8 навантажені крутильними коливаннями від вала 5 і навантаженнями від незбалансованих фрикціонів 9,10 Ці навантаження, що зростають з підвищенням обертів вала 5, сприймаються корпусом 12 ущільнювальних кілець, а отже корпусом 1 коробки передач Осьове зміщення сонячної шестірні 2 при цьому обмежується торцевою відбортовкою 14 При включенні гальмового фрикціона 9 сонячна шестірня 2 першого планетарного ряду зупиняється і ударні динамічні навантаження, що виникають при цьому, сприймаються і гасяться зубцями 16 бустера 8 і зубцями 17 сонячної шестірні 2, і відвертають при цьому руйнування пальців 15 Навантаження від обертового сателіта 3 через підшипник 11 і корпус 12 ущільнювальних кілець сприймає корпус 1 При включенні блокувального фрикціона 10 сонячна шестірня першого планетарного ряду блокується з епіциклом 7 другого планетарного ряду, а, отже, всі вузли першого і другого планетарних рядів обертаються як одне ціле Динамічне навантаження від маси обертових вузлів обох планетарних рядів і незбалансованої маси фрикціонів 9, 10 розподіляється на ролики 13 підшипника 11 і через корпус 12 ущільнювальних кілець на корпус 1 При зупинці в режимі гальмування всієї обертової маси ударну динамічну нагрузку, що виникає, сприймають бустер 8 і сонячна шестірня 2, відвертаючи руйнування пальців 15 Таким чином, планетарна коробка передач, що заявляється, характеризується більш високою надійністю Фіг.1 А Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
