Монтажна драбина

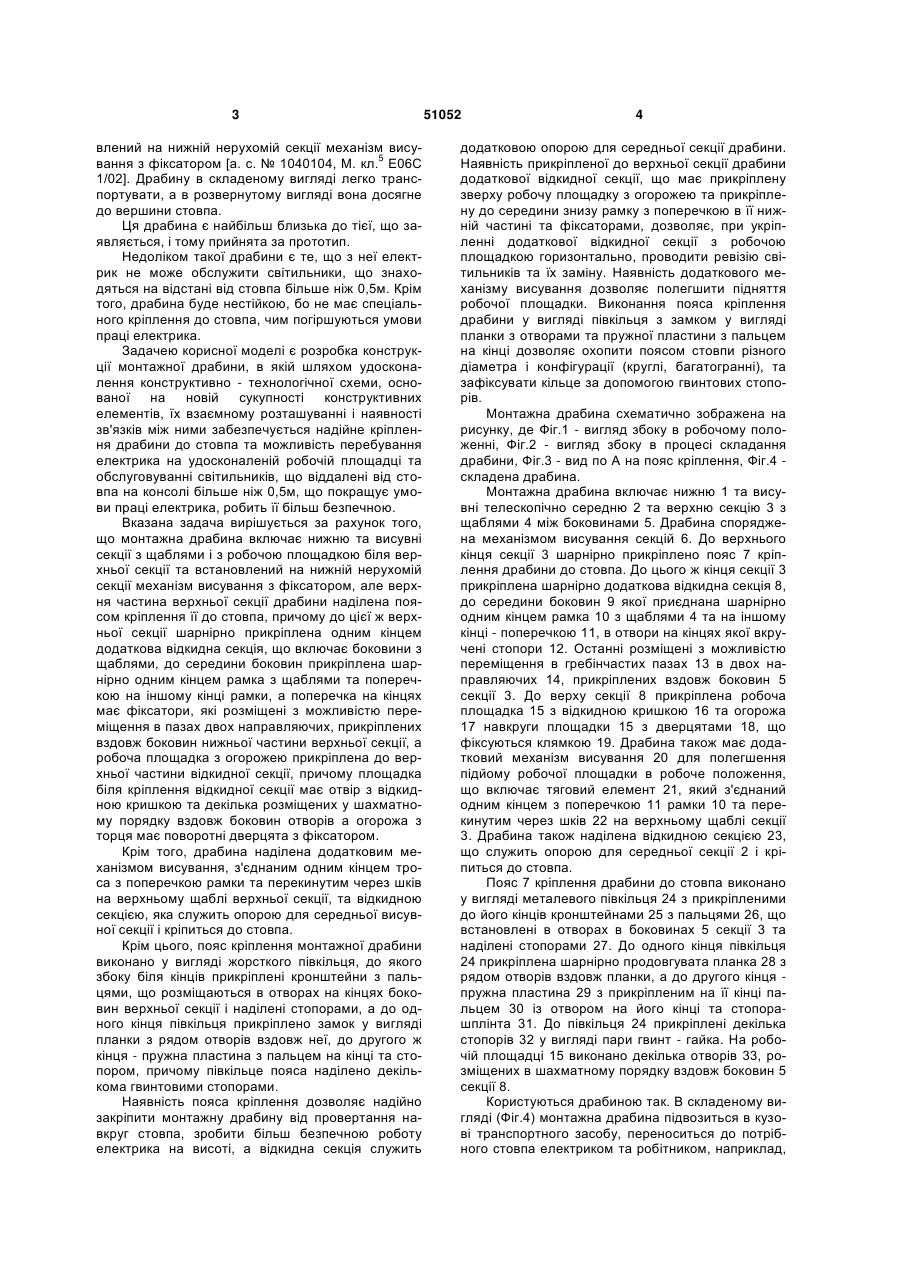

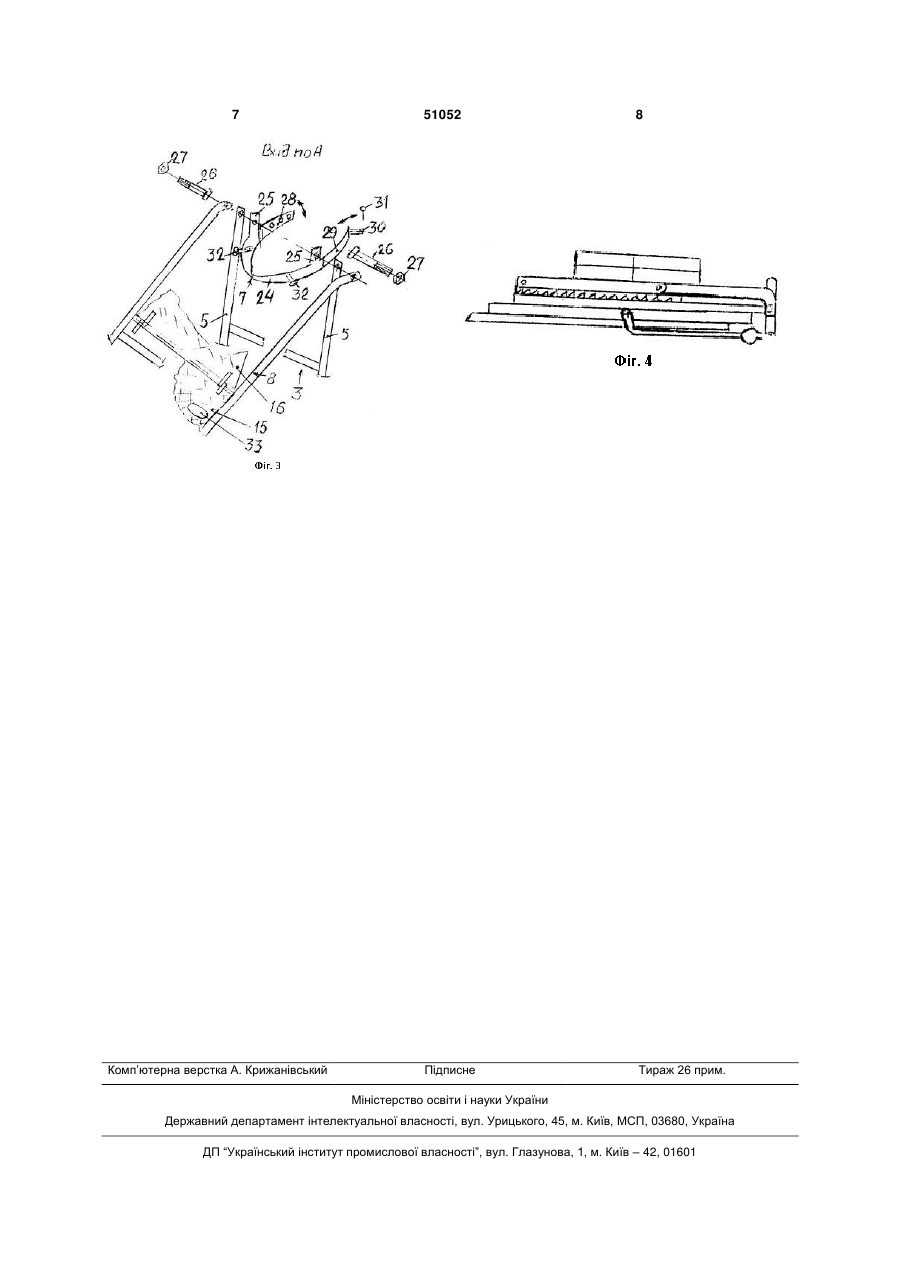

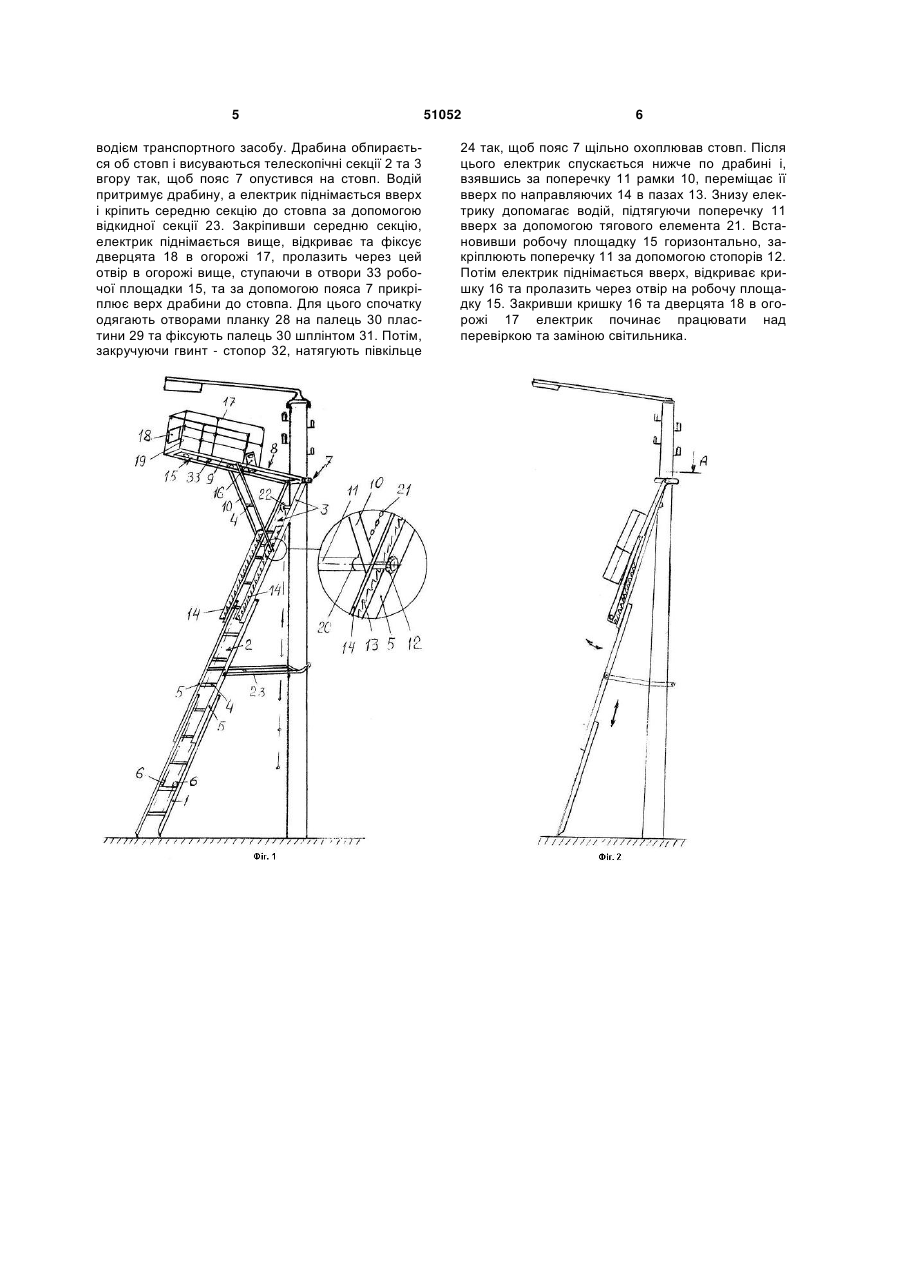

1. Монтажна драбина, що включає нижню та висувні секції з щаблями і з робочою площадкою біля верхньої секції та встановлений на нижній нерухомій секції механізм висування з фіксатором, яка відрізняється тим, що верхня частина верхньої секції драбини оснащена поясом кріплення її до стовпа, причому до цієї ж верхньої секції шарнірно прикріплена одним кінцем додаткова відкидна секція, що включає боковини з щаблями, а до середини боковин прикріплена шарнірно одним кінцем рамка, що має щаблі та на іншому кінці поперечку, яка на своїх кінцях має фіксатори, що розміщені з можливістю переміщення в пазах двох напрямних, прикріплених вздовж боковин нижньої частини верхньої секції, а робоча площадка з огорожею прикріплена до верхньої частини відкидної секції, причому площадка біля кріплення відкидної U 2 (19) 1 3 влений на нижній нерухомій секції механізм висування з фіксатором [а. с. № 1040104, М. кл.5 Е06С 1/02]. Драбину в складеному вигляді легко транспортувати, а в розвернутому вигляді вона досягне до вершини стовпа. Ця драбина є найбільш близька до тієї, що заявляється, і тому прийнята за прототип. Недоліком такої драбини є те, що з неї електрик не може обслужити світильники, що знаходяться на відстані від стовпа більше ніж 0,5м. Крім того, драбина буде нестійкою, бо не має спеціального кріплення до стовпа, чим погіршуються умови праці електрика. Задачею корисної моделі є розробка конструкції монтажної драбини, в якій шляхом удосконалення конструктивно - технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними забезпечується надійне кріплення драбини до стовпа та можливість перебування електрика на удосконаленій робочій площадці та обслуговуванні світильників, що віддалені від стовпа на консолі більше ніж 0,5м, що покращує умови праці електрика, робить її більш безпечною. Вказана задача вирішується за рахунок того, що монтажна драбина включає нижню та висувні секції з щаблями і з робочою площадкою біля верхньої секції та встановлений на нижній нерухомій секції механізм висування з фіксатором, але верхня частина верхньої секції драбини наділена поясом кріплення її до стовпа, причому до цієї ж верхньої секції шарнірно прикріплена одним кінцем додаткова відкидна секція, що включає боковини з щаблями, до середини боковин прикріплена шарнірно одним кінцем рамка з щаблями та поперечкою на іншому кінці рамки, а поперечка на кінцях має фіксатори, які розміщені з можливістю переміщення в пазах двох направляючих, прикріплених вздовж боковин нижньої частини верхньої секції, а робоча площадка з огорожею прикріплена до верхньої частини відкидної секції, причому площадка біля кріплення відкидної секції має отвір з відкидною кришкою та декілька розміщених у шахматному порядку вздовж боковин отворів а огорожа з торця має поворотні дверцята з фіксатором. Крім того, драбина наділена додатковим механізмом висування, з'єднаним одним кінцем троса з поперечкою рамки та перекинутим через шків на верхньому щаблі верхньої секції, та відкидною секцією, яка служить опорою для середньої висувної секції і кріпиться до стовпа. Крім цього, пояс кріплення монтажної драбини виконано у вигляді жорсткого півкільця, до якого збоку біля кінців прикріплені кронштейни з пальцями, що розміщаються в отворах на кінцях боковин верхньої секції і наділені стопорами, а до одного кінця півкільця прикріплено замок у вигляді планки з рядом отворів вздовж неї, до другого ж кінця - пружна пластина з пальцем на кінці та стопором, причому півкільце пояса наділено декількома гвинтовими стопорами. Наявність пояса кріплення дозволяє надійно закріпити монтажну драбину від провертання навкруг стовпа, зробити більш безпечною роботу електрика на висоті, а відкидна секція служить 51052 4 додатковою опорою для середньої секції драбини. Наявність прикріпленої до верхньої секції драбини додаткової відкидної секції, що має прикріплену зверху робочу площадку з огорожею та прикріплену до середини знизу рамку з поперечкою в її нижній частині та фіксаторами, дозволяє, при укріпленні додаткової відкидної секції з робочою площадкою горизонтально, проводити ревізію світильників та їх заміну. Наявність додаткового механізму висування дозволяє полегшити підняття робочої площадки. Виконання пояса кріплення драбини у вигляді півкільця з замком у вигляді планки з отворами та пружної пластини з пальцем на кінці дозволяє охопити поясом стовпи різного діаметра і конфігурації (круглі, багатогранні), та зафіксувати кільце за допомогою гвинтових стопорів. Монтажна драбина схематично зображена на рисунку, де Фіг.1 - вигляд збоку в робочому положенні, Фіг.2 - вигляд збоку в процесі складання драбини, Фіг.3 - вид по А на пояс кріплення, Фіг.4 складена драбина. Монтажна драбина включає нижню 1 та висувні телескопічно середню 2 та верхню секцію 3 з щаблями 4 між боковинами 5. Драбина споряджена механізмом висування секцій 6. До верхнього кінця секції 3 шарнірно прикріплено пояс 7 кріплення драбини до стовпа. До цього ж кінця секції 3 прикріплена шарнірно додаткова відкидна секція 8, до середини боковин 9 якої приєднана шарнірно одним кінцем рамка 10 з щаблями 4 та на іншому кінці - поперечкою 11, в отвори на кінцях якої вкручені стопори 12. Останні розміщені з можливістю переміщення в гребінчастих пазах 13 в двох направляючих 14, прикріплених вздовж боковин 5 секції 3. До верху секції 8 прикріплена робоча площадка 15 з відкидною кришкою 16 та огорожа 17 навкруги площадки 15 з дверцятами 18, що фіксуються клямкою 19. Драбина також має додатковий механізм висування 20 для полегшення підйому робочої площадки в робоче положення, що включає тяговий елемент 21, який з'єднаний одним кінцем з поперечкою 11 рамки 10 та перекинутим через шків 22 на верхньому щаблі секції 3. Драбина також наділена відкидною секцією 23, що служить опорою для середньої секції 2 і кріпиться до стовпа. Пояс 7 кріплення драбини до стовпа виконано у вигляді металевого півкільця 24 з прикріпленими до його кінців кронштейнами 25 з пальцями 26, що встановлені в отворах в боковинах 5 секції 3 та наділені стопорами 27. До одного кінця півкільця 24 прикріплена шарнірно продовгувата планка 28 з рядом отворів вздовж планки, а до другого кінця пружна пластина 29 з прикріпленим на її кінці пальцем 30 із отвором на його кінці та стопорашплінта 31. До півкільця 24 прикріплені декілька стопорів 32 у вигляді пари гвинт - гайка. На робочій площадці 15 виконано декілька отворів 33, розміщених в шахматному порядку вздовж боковин 5 секції 8. Користуються драбиною так. В складеному вигляді (Фіг.4) монтажна драбина підвозиться в кузові транспортного засобу, переноситься до потрібного стовпа електриком та робітником, наприклад, 5 водієм транспортного засобу. Драбина обпирається об стовп і висуваються телескопічні секції 2 та 3 вгору так, щоб пояс 7 опустився на стовп. Водій притримує драбину, а електрик піднімається вверх і кріпить середню секцію до стовпа за допомогою відкидної секції 23. Закріпивши середню секцію, електрик піднімається вище, відкриває та фіксує дверцята 18 в огорожі 17, пролазить через цей отвір в огорожі вище, ступаючи в отвори 33 робочої площадки 15, та за допомогою пояса 7 прикріплює верх драбини до стовпа. Для цього спочатку одягають отворами планку 28 на палець 30 пластини 29 та фіксують палець 30 шплінтом 31. Потім, закручуючи гвинт - стопор 32, натягують півкільце 51052 6 24 так, щоб пояс 7 щільно охоплював стовп. Після цього електрик спускається нижче по драбині і, взявшись за поперечку 11 рамки 10, переміщає її вверх по направляючих 14 в пазах 13. Знизу електрику допомагає водій, підтягуючи поперечку 11 вверх за допомогою тягового елемента 21. Встановивши робочу площадку 15 горизонтально, закріплюють поперечку 11 за допомогою стопорів 12. Потім електрик піднімається вверх, відкриває кришку 16 та пролазить через отвір на робочу площадку 15. Закривши кришку 16 та дверцята 18 в огорожі 17 електрик починає працювати над перевіркою та заміною світильника. 7 Комп’ютерна верстка А. Крижанівський 51052 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
