Підігрівник газових та рідинних середовищ

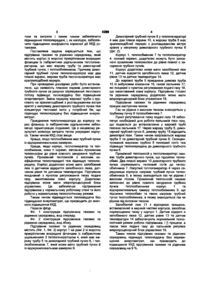

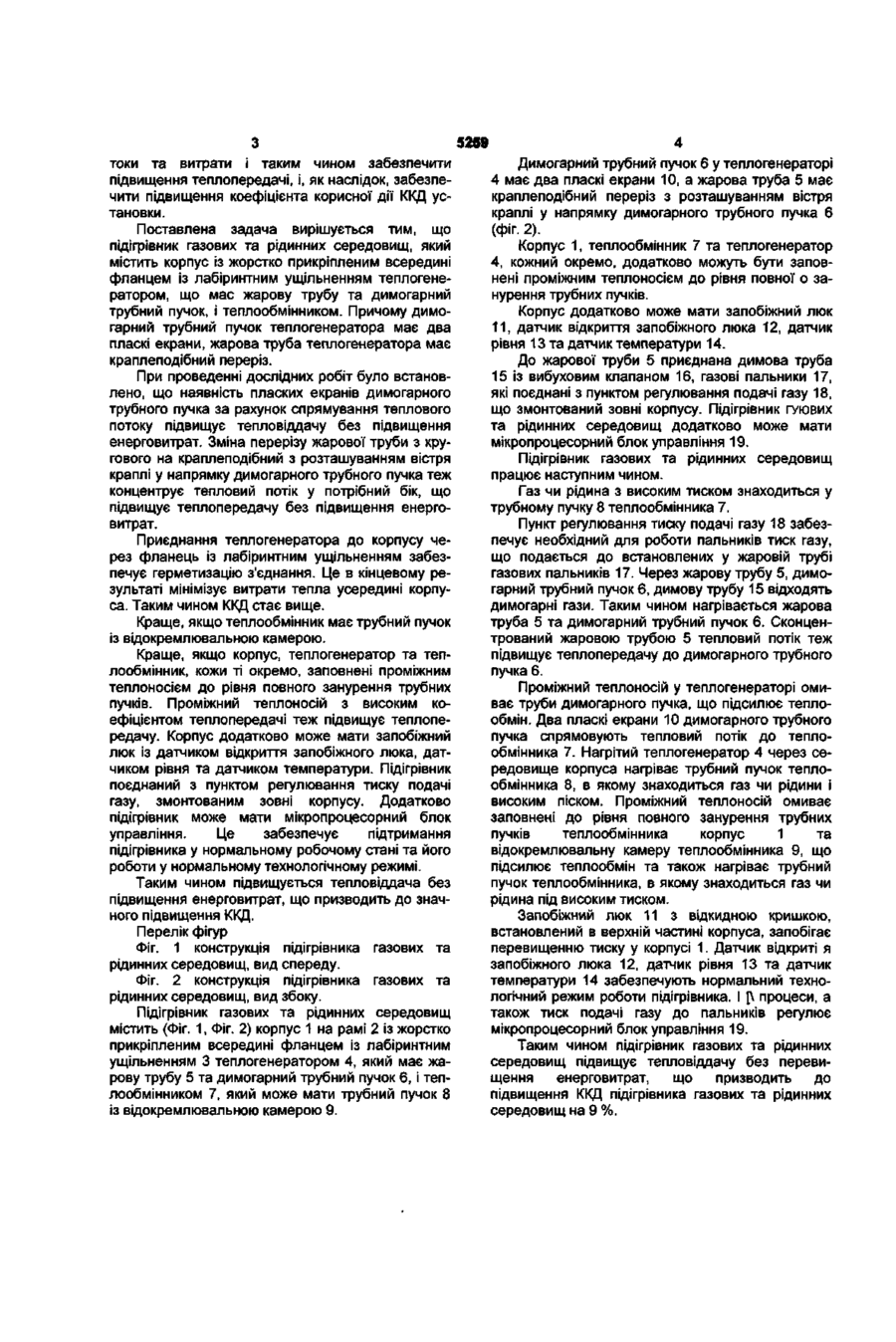

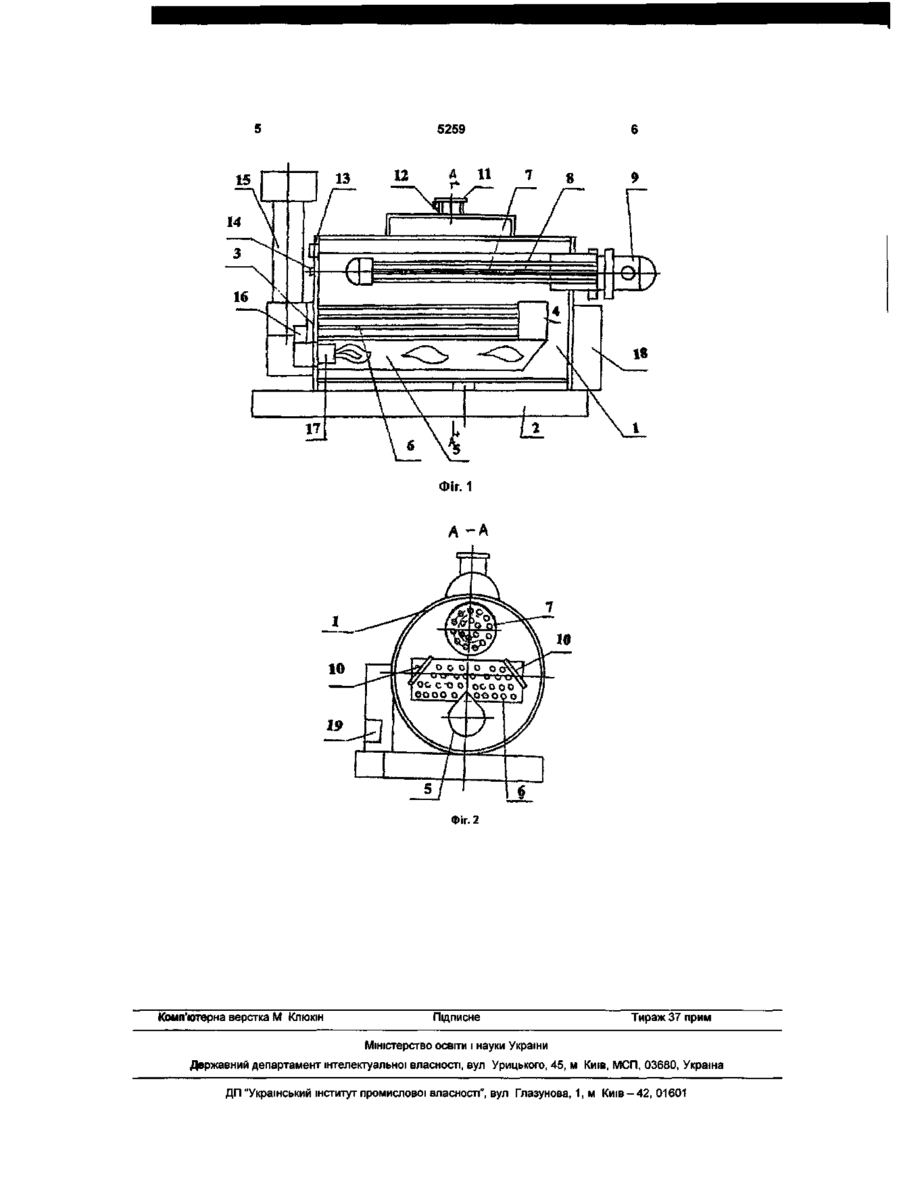

1. Підігрівник газових та рідинних середовищ, що містить корпус, що жорстко зв'язаний всередині теплогенератором, який має жарову грубу та димогарний трубний пучок, і теплообмінником, який відрізняється тим, що димогарний трубний пучок теплогенератора додатково має два плоских екрани, жарова труба теплогенератора має краплеподібний переріз із розташуванням вістря краплі у напрямку димогарного трубного пучка, а теплогенератор з'єднаний з корпусом через фланець із лабіринтовим ущільненням. 2. Підігрівник за п. 1, який відрізняється тим, що теплообмінник містить трубний пучок із відокремлювальною камерою. 3. Підігрівник за п. 1, який відрізняється тим, що корпус додатково містить проміжний теплоносій, Корисна модель відноситься до установок, призначених до підігріву газових чи рідинних середовищ, і може бути використана для підігріву природного газу на вході газорозподільчих станцій. Відома установка підігрівника газових та рідинних середовищ [патент RU 2 168121 F 24Н 3/08] із корпусом, заповненим рідким проміжним теплоносієм, яка має жарову трубу із вмонтованим над нею димогарним трубним пучком, що утворюють теплогенератор, та трубний пучок продукту, що нагрівається. Але розташування двох листів в нижній частині жарової труби концентрує тепловий потік у напрямку, зворотньому від димогарного трубного пучка, тому ця конструкція не забезпечує повної теплопередачі у теплогенератор і підігрівник має низький коефіцієнт корисної дії ККД. До того ж відсутність відокремлювальної ка розміщений у корпусі до рівня повного занурення трубного пучка теплообмінника. 4. Підігрівник за п. 1, який відрізняється тим, що теплогенератор додатково містить проміжний теплоносій, розміщений до рівня повного занурення димогарного трубного пучка. 5. Підігрівник за п. 1, який відрізняється тим, що теплообмінник додатково містить проміжний теплоносій, розміщений до рівня повного занурення трубного пучка теплообмінника. 6. Підігрівник за п. З, який відрізняється тим, що корпус додатково містить запобіжний люк із датчиком відкриття запобіжного люка. 7. Підігрівник за п. З чи п. 6, який відрізняється тим, що корпус додатково містить датчик рівня та датчик температури. 8. Підігрівник за п. 1, який відрізняється тим, що додатково містить пункт регулювання тиску подачі газу, що змонтований зовні корпусу. 9. Підігрівник за будь-яким із пп. 1-8, який відрізняється тим, що додатково містить мікропроцесорний блок управління. мери збільшує ймовірність витоку продукту, що нагрівається, до корпусу. Найбільш близьким за конструкцією є підігрівник газових та рідинних середовищ ПТПГ30, ТУ 51-03-03-24-85. Відомий підігрівник містить корпус із жорстко зв'язаним всередині теплогенератором, який має жарову трубу та димогарний трубний пучок, і теплообмінником. Відомий підігрівник забезпечує первинний підігрів газу з магістрального трубопроводу без пониження тиску в трубах, але є дуже енерговитратою установкою з низькою теплопередачею за рахунок низької тепловіддачі всередині корпусу. В основу корисної моделі поставлена задача удосконалення підігрівника газових та рідинних середовищ таким чином, щоби (а рахунок запропонованого конструктивного рішення підвищити тепловіддачу всередині корпусу та зменшити ви CD Ю CM Ю 5259 токи та витрати і таким чином забезпечити підвищення теплопередачі, і, як наслідок, забезпечити підвищення коефіцієнта корисної дії ККД установки. Поставлена задача вирішується тим, що підігрівник газових та рідинних середовищ, який містить корпус із жорстко прикріпленим всередині фланцем із лабіринтним ущільненням теплогенератором, що мас жарову трубу та димогарний трубний пучок, і теплообмінником. Причому димогарний трубний пучок теплогенератора має два пласкі екрани, жарова труба теплогенератора має краплеподібний переріз. При проведенні дослідних робіт було встановлено, що наявність пласких екранів димогарного трубного пучка за рахунок спрямування теплового потоку підвищує тепловіддачу без підвищення енерговитрат. Зміна перерізу жарової труби з кругового на краплеподібний з розташуванням вістря краплі у напрямку димогарного трубного пучка теж концентрує тепловий потік у потрібний бік, що підвищує теплопередачу без підвищення енерговитрат. Приєднання теплогенератора до корпусу через фланець із лабіринтним ущільненням забезпечує герметизацію з'єднання. Це в кінцевому результаті мінімізує витрати тепла усередині корпуса. Таким чином ККД стає вище. Краще, якщо теплообмінник має трубний пучок із відокремлювальною камерою. Краще, якщо корпус, теплогенератор та теплообмінник, кожи ті окремо, заповнені проміжним теплоносієм до рівня повного занурення трубних пучків. Проміжний теплоносій з високим коефіцієнтом теплопередачі теж підвищує теплопередачу. Корпус додатково може мати запобіжний люк із датчиком відкриття запобіжного люка, датчиком рівня та датчиком температури. Підігрівник поєднаний з пунктом регулювання тиску подачі газу, змонтованим зовні корпусу. Додатково підігрівник може мати мікропроцесорний блок управління. Це забезпечує підтримання підігрівника у нормальному робочому стані та його роботи у нормальному технологічному режимі. Таким чином підвищується тепловіддача без підвищення енерговитрат, що призводить до значного підвищення ККД. Перелік фігур Фіг. 1 конструкція підігрівника газових та рідинних середовищ, вид спереду. Фіг. 2 конструкція підігрівника газових та рідинних середовищ, вид збоку. Підігрівник газових та рідинних середовищ містить (Фіг. 1, Фіг. 2) корпус 1 на рамі 2 із жорстко прикріпленим всередині фланцем із лабіринтним ущільненням 3 теплогенератором 4, який має жарову трубу 5 та димогарний трубний пучок 6, і теплообмінником 7, який може мати трубний пучок 8 із відокремлювальною камерою 9. Димогарний трубний пучок б у теплогенераторі 4 має два пласкі екрани 10, а жарова труба 5 має краплеподібний переріз з розташуванням вістря краплі у напрямку димогарного трубного пучка 6 (фіг. 2). Корпус 1, теплообмінник 7 та теплогенератор 4, кожний окремо, додатково можуть бути заповнені проміжним теплоносієм до рівня повної о занурення трубних пучків. Корпус додатково може мати запобіжний люк 11, датчик відкриття запобіжного люка 12, датчик рівня 13 та датчик температури 14. До жарової труби 5 приєднана димова труба 15 із вибуховим клапаном 16, газові пальники 17, які поєднані з пунктом регулювання подачі газу 18, що змонтований зовні корпусу. Підігрівник ГУЮВИХ та рідинних середовищ додатково може мати мікропроцесорний блок управління 19. Підігрівник газових та рідинних середовищ працює наступним чином. Газ чи рідина з високим тиском знаходиться у трубному пучку 8 теплообмінника 7. Пункт регулювання тиску подачі газу 18 забезпечує необхідний для роботи пальників тиск газу, що подається до встановлених у жаровій трубі газових пальників 17. Через жарову трубу 5, димогарний трубний пучок 6, димову трубу 15 відходять димогарні гази. Таким чином нагрівається жарова труба 5 та димогарний трубний пучок 6. Сконцентрований жаровою трубою 5 тепловий потік теж підвищує теплопередачу до димогарного трубного пучка 6. Проміжний теплоносій у теплогенераторі омиває труби димогарного пучка, що підсилює теплообмін. Два пласкі екрани 10 димогарного трубного пучка спрямовують тепловий потік до теплообмінника 7. Нагрітий теплогенератор 4 через середовище корпуса нагріває трубний пучок теплообмінника 8, в якому знаходиться газ чи рідини і високим піском. Проміжний теплоносій омиває заповнені до рівня повного занурення трубних пучків теплообмінника корпус 1 та відокремлювальну камеру теплообмінника 9, що підсилює теплообмін та також нагріває трубний пучок теплообмінника, в якому знаходиться газ чи рідина під високим тиском. Запобіжний люк 11 з відкидною кришкою, встановлений в верхній частині корпуса, запобігає перевищенню тиску у корпусі 1. Датчик відкриті я запобіжного люка 12, датчик рівня 13 та датчик температури 14 забезпечують нормальний технологічний режим роботи підігрівника. І [\ процеси, а також тиск подачі газу до пальників регулює мікропроцесорний блок управління 19. Таким чином підігрівник газових та рідинних середовищ підвищує тепловіддачу без перевищення енерговитрат, що призводить до підвищення ККД підігрівника газових та рідинних середовищ на 9 %. 5259 13 12 Д 11 7 Фіг. 1 А-А Фіг. 2 Комп'ютерна верстка М Клюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
