Горн агломераційної машини

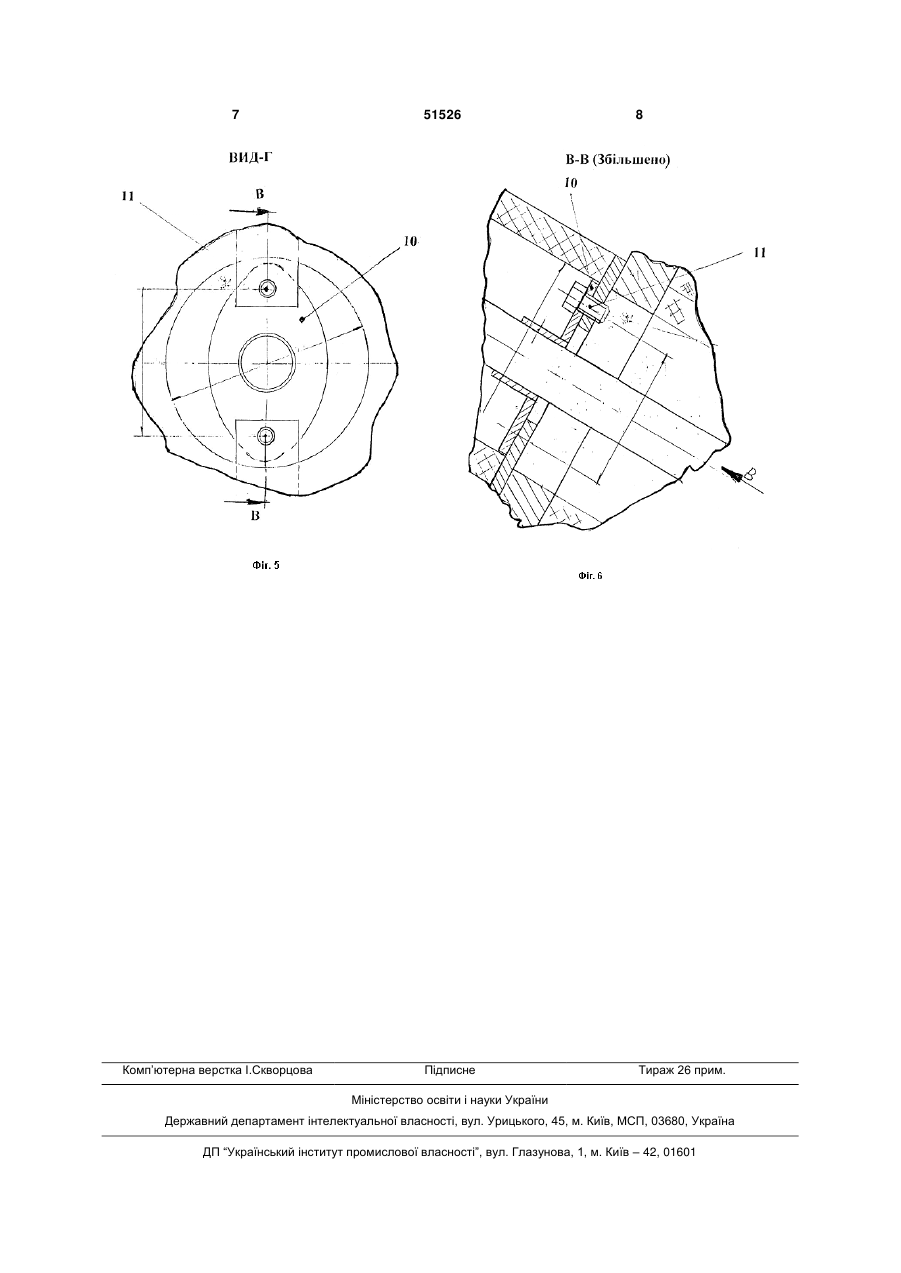

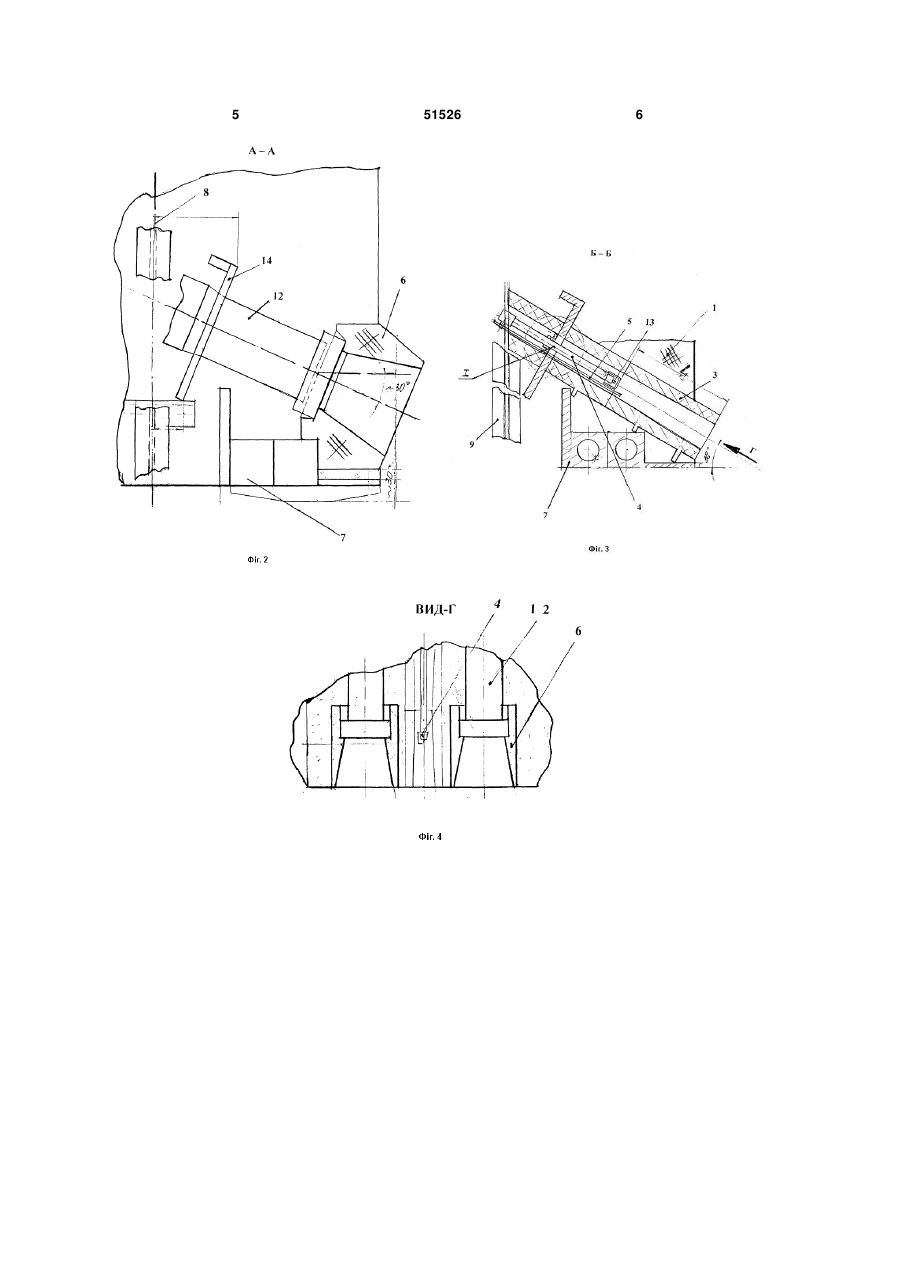

1. Горн агломераційної машини, що включає пальники й запально-захисний пристрій, який від 3 захисного пристрою) - наслідком. У свою чергу цей первинний технічний результат є причиною, а економія природного газу - наслідком. Опис конструкції горна агломераційної машини. Більш детально сутністъ корисної моделі розкривається в прикладених кресленнях де: На фіг. 1. Схематично зображений вид на торець горна з боку пальникового простору; Па фіг. 2 зображений вид А-А, горна з пальниковою плитою, пальником і пальниковим каменем, за фіг. 1. на фіг. 3 зображений Переріз Б-Б конструкції розміщення запально-захисного пристрою (вид на вершину горна), за фіг. 1. на фіг. 4 зображений вид - Г за фіг. 3 переріз пальників і запально-захисного пристрою: на фіг. 5, зображений вид - Г у плані кріплення запально-захисного пристрою у вогнетривкому циліндричному стакані за фіг. 3. На фіг. 6 зображений перетин В-В за фіг. 3 вузол кріплення запально-захисного пристрою (збільшене). Горн агломераційної машини складається із кладки горна 1, передньої стінки горна (з боку пальникового простору) 2, вогнетривкого стакану 3, вмонтованого в кладку горна 1, запальнозахисного пристрою 4, повітропроводу додаткової подачі повітря 5, пальникового каменю 6. Нижче горна розміщена водоохолоджувальна балка 7. Осьова лінія 8, колони 9. Запально-захисний пристрій 4, закріплений у вогнетривкому камені 3, за допомогою фланця 10 і болтів 11. Запальнозахисний пристрій 4 розміщений між двома пальниками 12. Запально захисний пристрій виконано з електродом 13. Запально-захисний пристрій 4, розміщено в окремій вогнетривкій склянці 3, що виконано циліндричної форми й вмонтовано в кладку 1, горна. Запально-захисний пристрій 4, установлено в одній площині із закріпленими па 51526 4 льниками 12, у пальниковій плиті 14, причому електроди 13, запально-захисного пристрою 4, утоплені, в установлений вогнетривкий стакан 3, від торця зовнішньої стінки горна на відстані – L, що становить 0,20-0,65 метра, причому усередині вогнетривка склянка 3, постачена вмонтованим повітропроводом 5, додаткової подачі повітря під тиском. Робота запально-захисного пристрою горна агломераційної машини Запально-захисний пристрій установлено в горні між двома пальниками 12, працює наступним чином: спочатку відкривається клапан подачі газу в ЗЗП (на кресленнях не показане), включається електророзпал ЗЗП, довжина факела за межами вогнетривкого стакану досягає 250-300 мм при тиску газу 400-600 мм водяного стовпа. При досягненні стабільного-палаючого полум'я в автоматичному режимі включається додаткова подача повітря по трубопроводу 5, і довжина факела досягає 1,5-2,0 м від зрізу вогнетривкого стакану. Це є сигналом для включення подачі газової суміші пальниковим пристроєм топлення або горна. Контроль факела здійснюється фото датчиком убудованим у ЗЗП (на кресленнях не показане). Запально-захисний пристрій 4, може працювати, як у режимі розпалу, так й у черговому режимі. Економічна ефективність від використання корисної моделі тільки на ВАТ "ММК ім. Ілліча" складе за рахунок економії природного газу більше 500 тисяч грн. на рік. Література: 1. Запально-защитное устройство (ЗЗУ) Описание и инструкция по эксплуатации. ЕК «Bit». 1988 г. 2. Статья «Устройства и режимы сжигания природного газа с забаластированным воздухом», ОАО «Черметинформация», Бюллетень "Чѐрная металлургия" № 4, 2005 г. стр. 61. 5 51526 6 7 Комп’ютерна верстка І.Скворцова 51526 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
