Блок привідної зірочки скребкового конвеєра

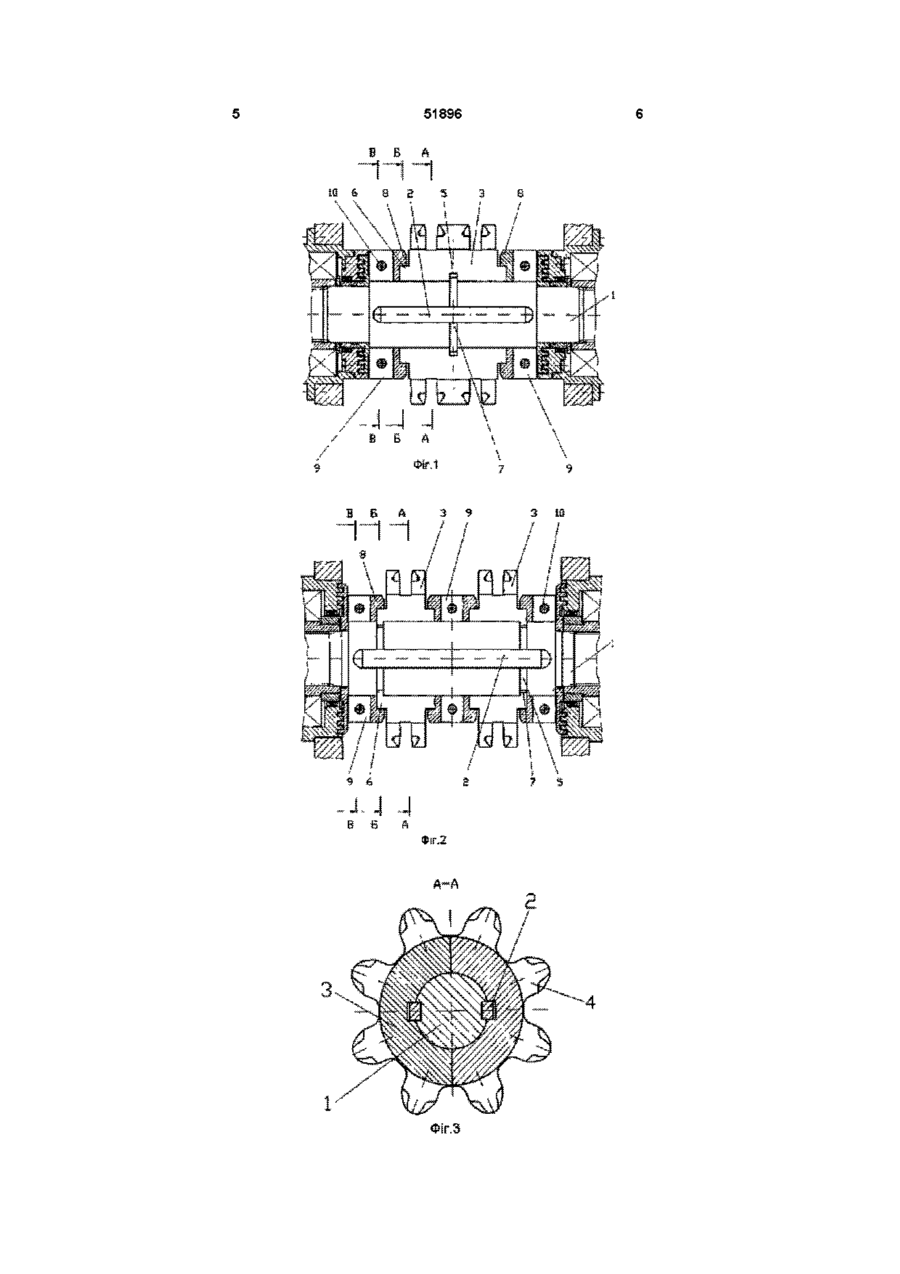

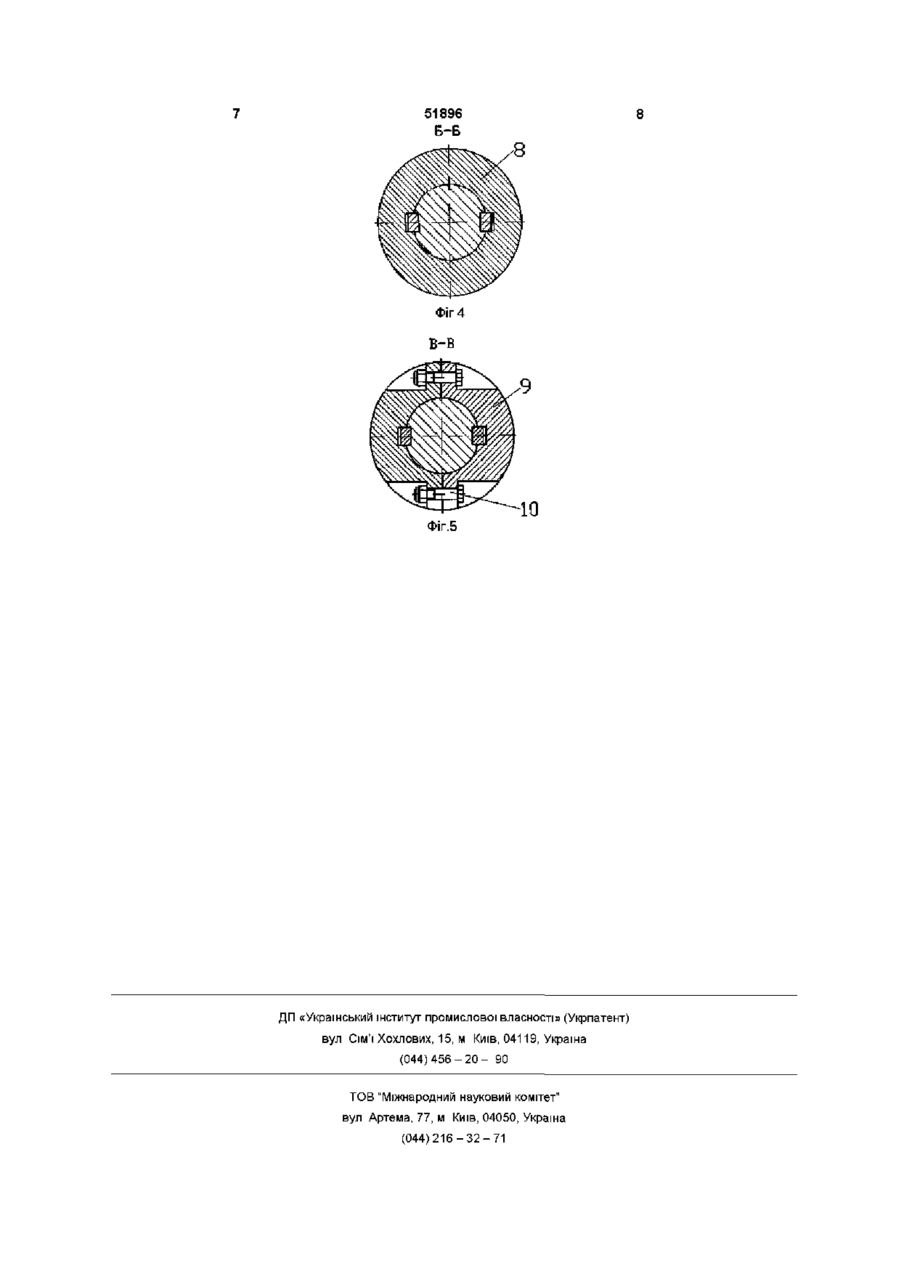

Блок привідних зірочок скребкового конвеєра, що включає вал, закріплені на валу шпонки і виконані з двох рознімних частин зірочки з двосторонніми маточинами, охоплюваними втулками, і, щонайменше, одну стопорну обойму, що складається з двох рознімних половин, який відрізняється тим, що він містить, щонайменше, ще одну стопорну обойму, вал оснащений, щонайменше, одним буртом, рознімні частини зірочок, кожна з яких оснащена, щонайменше, однією канавкою з можливістю упора торців канавки зірочок у бурт вала, а втулки і стопорні обойми шпонковими пазами з можливістю контактування зі шпонкою Винахід належить до транспортного устаткування, а саме, до привідних голівок скребкового конвеєра Відомий блок привідних зірочок скребкового конвеєра, що включає вал, установлені на валі й виконані з двох рознімних частин зірочки з маточинами, охопленими втулками, і стопорні обойми, що складаються із двох рознімних половин, закріплених болтами на проміжному ролику, розташованому між зірочками (див авт свід №210740 "Блок привідних зірочок для конвеєрів із ланцюговим тяговим органом", опубл 26 03 1968, бюл №6) Ознаки аналога і винаходу є спільними за винятком того, що в аналога маточини виконані односторонніми з одностороннім охопленням рознімних частин зірочок на валі втулками, стопорні обойми закріплені на проміжному ролику Одностороннє з'єднання маточин рознімних частин зірочок втулками недостатньо жорстке й надійне Велика КІЛЬКІСТЬ деталей (ролик, вал, стопорні обойми, втулки), кожна з яких має визначені допуски виготовлення, обумовлює збільшені зазори між їхніми торцями і зсув зірочок від номінального розташування на валі відносно осі риштачного поставу Це приводить, ВІДПОВІДНО, ДО виникнення додаткових зусиль у ланцюзі й приводі, а також до підвищеного зношування ланцюгів, зіро чок, вала й елементів приводу Не виключені повороти втулок і стопорних обойм відносно вала і зірочок, що викликає додатковий знос контактуючих поверхонь Найбільш близьким до винаходу за технічною сутністю і результатом, що досягається, є блок привідної зірочки скребкового конвеєра, що включає вал, установлену на валі й виконану з двох рознімних частин зірочку з маточиною, охопленою втулками (одна з втулок нерухома), і одну стопорну обойму, що складається з двох рознімних половин, закріплених безпосередньо на валі (див авт свід СРСР №1537615, опубл 23 01 90, бюл №3) Усі ознаки прототипу, за винятком КІЛЬКОСТІ стопорних обойм і нерухомості однієї з втулок, є спільними з ознаками винаходу І в конструкції прототипу граничні відхилення розмірів елементів вала, стопорної обойми, рухомої й нерухомої втулок і зірочки визначають збільшені зазори між торцями деталей і можливий зсув зірочок від номінального розташування на валі відносно осі риштачного поставу Ці характеристики поряд із можливими поворотами рухомої втулки і стопорної обойми відносно вала обумовлюють як виникнення додаткових зусиль у ланцюзі й приводі, так і підвищене зношування ланцюгів, зірочок, сполучених посадочних поверхонь і елементів приводу (О о> 00 ю 51896 зірочки скребкового конвеєра з центральним розташуванням тягових ланцюгів із кільцевою канавкою в маточині й буртом на валі На фіг 2 - приклад виконання блока з двома привідними зірочками для центрально рознесених ланцюгів із буртом у маточині й канавкою на валі На фіг 3 - розріз А-А на фіг 1, 2 НОСТІ На фіг 4 - перетин Б-Б на фіг 1,2 В основу винаходу поставлена задача ствоНа фіг 5 - перетин В-В на фіг 1,2 рення блока привідної зірочки, в якому шляхом Блок привідної зірочки скребкового конвеєра зміни його конструкції забезпечується ВІДПОВІДскладається з установленої на валі 1 із шпонками НІСТЬ розташування зірочки на валі розмірам риш2 зірочки, виконаної з двох прилягаючих одна до тачного поставу і ланцюга зі скребками, зменшендругої половин 3 і 4 Сполучені поверхні зірочки і ня бічних зусиль на ланцюги й привід, зниження вала постачені елементами фіксації зірочки від зносу ланцюгів, зірочок, сполучених посадочних осьового зсуву у виді кільцевих канавки 5 у матоповерхонь, зниження трудомісткості монтажночині 6 зірочки і бурту 7 на валі Маточина 6 із двох демонтажних робіт боків охоплена втулками 8 Втулки зафіксовані від осьового зсуву стопорними обоймами 9, виконаПоставлена задача вирішується за рахунок тоними з двох половин, з'єднаних одна з другою бого, що в блоці привідної зірочки скребкового конлтами 10 (або іншим способом) Втулки і стопорні веєра, що включає встановлену на валі й виконану обойми постачені шпонковими пазами з двох рознімних частин зірочку з маточиною, охопленою втулками, і одну стопорну обойму, виконаПриклад виконання блока з двома привідними ну з двох рознімних половин і встановлену на валі зірочками (фіг 2) відрізняється від прикладу на з можливістю взаємодії з торцем втулки, ВІДПОВІДфіг 1 тим, що центральна стопорна обойма 9 фікНО до винаходу, використана ще одна стопорна сує дві втулки 8, канавка 5 виконана на валі, а обойма, встановлена з можливістю контакту з торбурт 7-у маточині зірочки цем другої втулки, сполучені поверхні зірочки і Збирання блока привідної зірочки, поданого на вала постачені елементами фіксації зірочки від фіг1, виконується в такий спосіб На валі із шпоносьового зсуву у виді кільцевих канавки і бурту, а ками 2 і рухомими втулками 8 установлюють половтулки і стопорні обойми постачені шпонковими вини 3 і 4 зірочки так, щоб пази охоплювали шпонпазами ки, а канавка 5 - бурт 6 вала Далі втулки 8 насувають по шпонках на посадочні поверхні маВІДМІТНИМИ ВІД прототипу істотними ознаками точини 6 Після ЦЬОГО на вал із шпонками встановє наявність другої стопорної обойми, елементів люють половинки стопорної обойми 9 і з'єднують фіксації зірочки від осьового зсуву у виді кільцевих їх болтами 10 Розбирання блока привідної зірочки канавки і бурту на сполучених поверхнях зірочки і виконується у зворотній ПОСЛІДОВНОСТІ Зазори між вала, шпонкових пазів у втулках і обоймах торцями вінця зірочки і втулок 8 забезпечують моПри такому виконанні блока привідної зірочки жливість застосування клинового або важільного скребкового конвеєра тільки розміри вала і самої демонтажного інструменту зірочки визначають їхнє розташування відносно осі риштачного поставу, що зводить до мінімуму як Процес збирання пристрою, поданого на фіг 2, можливий зсув зірочки від номінального розташуаналогійний вищевикладеному вання, так і зношування ланцюгів і зірочки СтопоПри роботі конвеєра крутний момент через рні обойми розвантажені від зусиль на зірочці При привідний вал 1 і шпонки 2 передається на полоцьому, оскільки розміри втулок і обойм у винаході вини 3 і 4 зірочки Випадкові бічні навантаження, не визначають розташування зірочки на валі, знищо виникають на зірочці, передаються на вал за жуються вимоги до їхньої точності за довжиною а, допомогою контакту бічних поверхонь канавки 5 із отже, зменшується вартість виготовлення Спробуртом 6 Втулки 8, що охоплюють маточину 6, щується збирання вала в порівнянні з прототипом сприймають тільки радіальні навантаження СтоВідсутність повороту втулок і стопорних обойм порні обойми 9 навантажень від зірочки не сприйвідносно вала і зірочок зменшує зношування посамають Шпонкові з'єднання виключають поворот дочних поверхонь втулок і стопорних обойм відносно вала На фіг 1 - приклад виконання блока привідної Крім того, прототип характерний складним процесом збирання РОЗНІМНІ частини зірочок необхідно з'єднати на валі зі шпонкою і зрушити по сполученнях декількох поверхонь (по валі, шпонці й розточці нерухомої втулки) до упору в нерухому втулку ВІДПОВІДНО, ускладнений і утруднений демонтаж зірочок, виконуваний у зворотній ПОСЛІДОВ 51896 Фіг.5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
