Крутопохилий стрічковий конвеєр

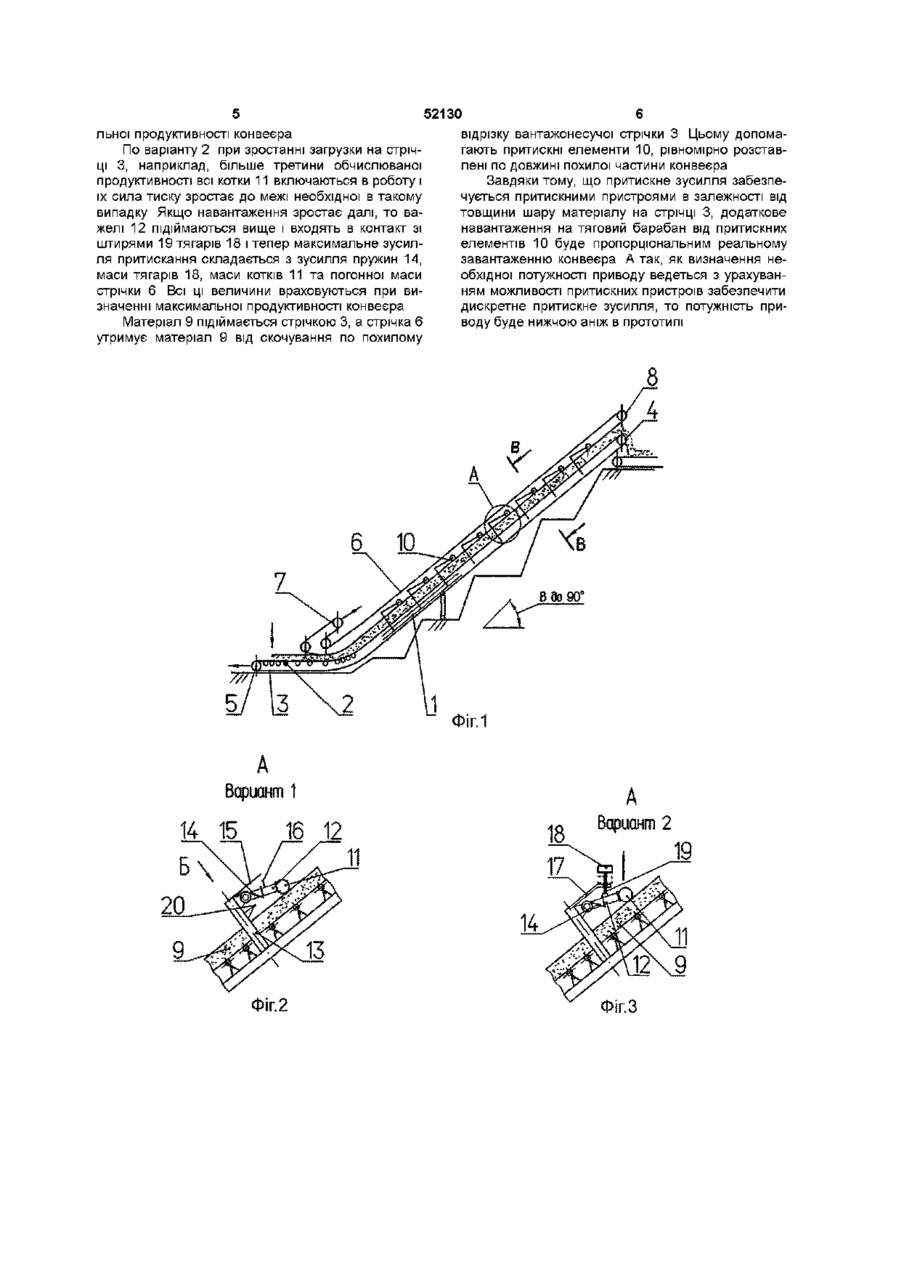

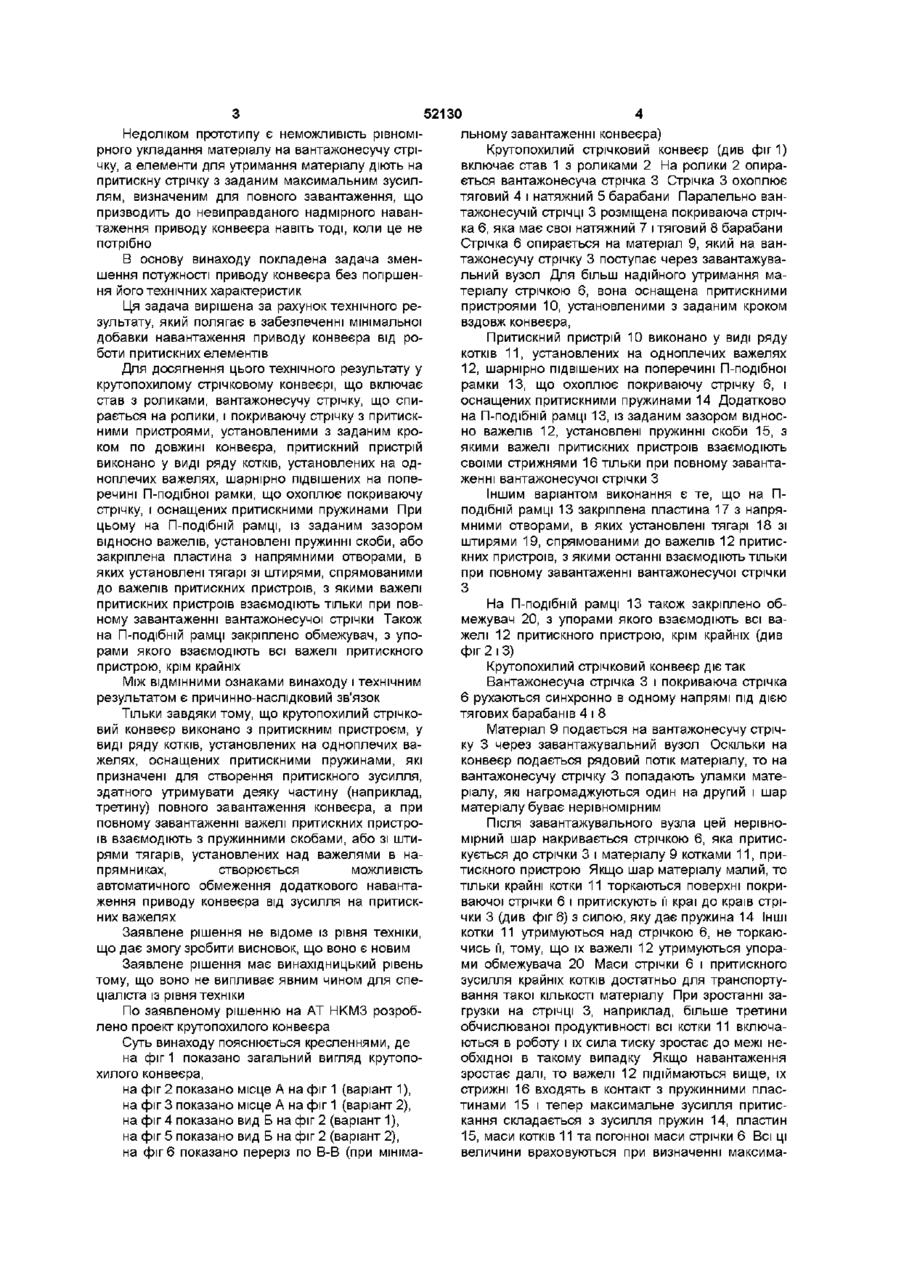

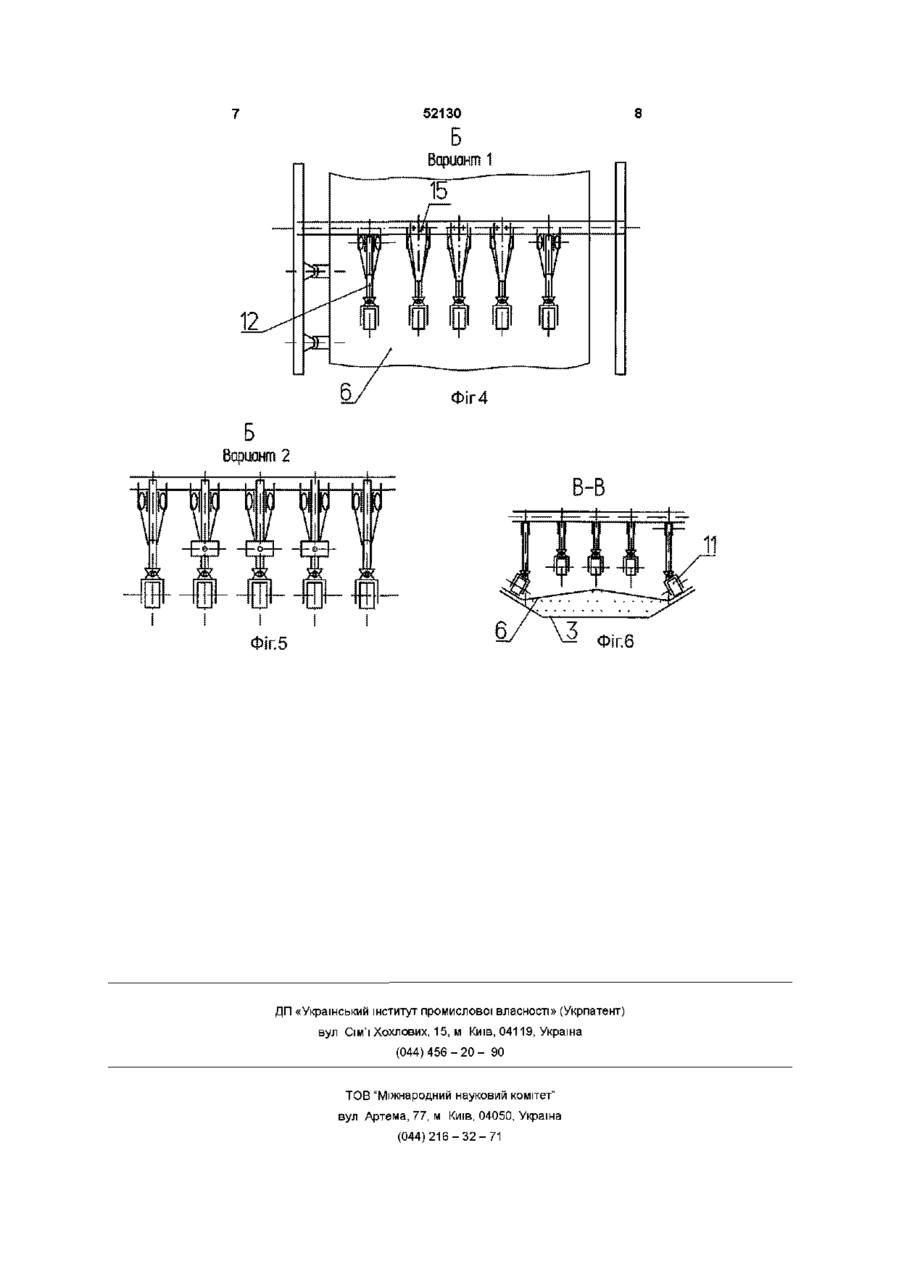

1 Крутопохилий стрічковий конвеєр, що включає став з роликами, вантажонесучу стрічку, що спирається на ролики, і покривну стрічку з притискними пристроями, установленими з заданим кроком по довжині конвеєра, який відрізняється тим, що притискний пристрій виконано у вигляді ряду котків, установлених на одноплечих важелях, шарнірно підвішених на поперечині П-подібної рамки, що охоплює покривну стрічку, і оснащених притискними пружинами 2 Крутопохилий стрічковий конвеєр за п 1, який відрізняється тим, що на П-подібній рамці, із заданим зазором відносно важелів, установлені пружинні скоби, з якими важелі притискних пристроїв взаємодіють тільки при повному завантаженні вантажонесучої стрічки 3 Крутопохилий стрічковий конвеєр за п 1, який відрізняється тим, що на П-подібній рамці закріплена пластина з напрямними отворами, у яких установлені тягарі зі штирями, спрямованими до важелів притискних пристроїв, з якими останні взаємодіють тільки при повному завантаженні вантажонесучої стрічки 4 Крутопохилий стрічковий конвеєр за пп 1-3, який відрізняється тим, що на П-подібній рамці закріплено обмежувач, з упорами якого взаємодіють всі важелі притискного пристрою, крім крайніх Винахід відноситься до галузі промислових транспортних засобів і може бути використаний на конвеєрах для транспортування матеріалів під значним кутом від 20° до 90° Відомий крутопохилий стрічковий конвеєр, який включає став з роликами, вантажонесучу стрічку, що спирається на ролики, і покриваючу стрічку з притискними пристроями, установленими з заданим кроком по довжині конвеєра (див , наприклад, УДК 622 647 2 Є Є Шешко, А Н Картавий, МГГУ "Ефективний крутопохилий конвеєрний підйом для кар'єрів, шахт і переробних підприємств") Досконально описані крутопохилі конвеєри з притискною стрічкою, що дозволяють переміщати гірську масу під будь-яким кутом і мати будь-яку трасу транспортування, що згинається у вертикальній площині, які використовуються в промислових умовах Суттєвими ознаками, загальними з заявленим винаходом є став з роликами, вантажонесуча стрічка, що спирається на ролики, і покриваюча стрічка з притискними пристроями Цей крутопохилий конвеєр має притискні пристрої, які складаються з балки і закріплених на ній котків, що опираються на притискну стрічку Притискне зусилля створюється вагою балки і котків та пружинами, які тиснуть на балку Це зусилля задається із умови повного завантаження вантажонесучої стрічки На практиці буває, що вантажонесуча стрічка завантажена по довжині нерівномірно, а притискне зусилля прикладається постійно як для повного завантаження, що спричиняє повне завантаження приводу від фактору притиснення покриваючої стрічки Також відомий крутопохилий стрічковий конвеєр, який включає став з роликами, що підтримують вантажонесучу стрічку, притискну стрічку та елементи для утримання матеріалу (див наприклад книгу Ю А Пертена "Крутонаклонные конвейеры", "Машиностроение", М , 1977р , crop 85 87) По сукупності суттєвих ознак вищезгаданий крутопохилий конвеєр є найбільш близьким до заявленого і може бути прийнятий за прототип У відомому та заявленому крутопохилих конвеєрах є такі схожі ознаки став з роликами, що підтримують вантажно несучу стрічку, покриваюча стрічка з притискними елементами О со Ю 52130 льному завантаженні конвеєра) Крутопохилий стрічковий конвеєр (див фіг1) включає став 1 з роликами 2 На ролики 2 опирається вантажонесуча стрічка 3 Стрічка 3 охоплює тяговий 4 і натяжний 5 барабани Паралельно вантажонесучій стрічці 3 розміщена покриваюча стрічка 6, яка має свої натяжний 7 і тяговий 8 барабани Стрічка 6 опирається на матеріал 9, який на вантажонесучу стрічку 3 поступає через завантажувальний вузол Для більш надійного утримання матеріалу стрічкою 6, вона оснащена притискними пристроями 10, установленими з заданим кроком вздовж конвеєра, Притискний пристрій 10 виконано у виді ряду котків 11, установлених на одноплечих важелях 12, шарнірно підвішених на поперечині П-подібної рамки 13, що охоплює покриваючу стрічку 6, і оснащених притискними пружинами 14 Додатково на П-подібній рамці 13, із заданим зазором відносно важелів 12, установлені пружинні скоби 15, з якими важелі притискних пристроїв взаємодіють своїми стрижнями 16 тільки при повному завантаженні вантажо несучої стрічки З Іншим варіантом виконання є те, що на Пподібній рамці 13 закріплена пластина 17 з напрямними отворами, в яких установлені тягарі 18 зі штирями 19, спрямованими до важелів 12 притискних пристроїв, з якими останні взаємодіютьтільки при повному завантаженні вантажо несучої стрічки З На П-подібній рамці 13 також закріплено обмежувач 20, з упорами якого взаємодіють всі важелі 12 притискного пристрою, крім крайніх (див фіг 2 і 3) Крутопохилий стрічковий конвеєр діє так Між ВІДМІННИМИ ознаками винаходу і технічним Вантажонесуча стрічка 3 і покриваюча стрічка результатом є причинно-наслідковий зв'язок 6 рухаються синхронно в одному напрямі під дією тягових барабанів 4 і 8 Тільки завдяки тому, що крутопохилий стрічковий конвеєр виконано з притискним пристроєм, у Матеріал 9 подається на вантажонесучу стрічвиді ряду котків, установлених на одноплечих ваку 3 через завантажувальний вузол Оскільки на желях, оснащених притискними пружинами, які конвеєр подається рядовий потік матеріалу, то на призначені для створення притискного зусилля, вантажонесучу стрічку 3 попадають уламки матездатного утримувати деяку частину (наприклад, ріалу, які нагромаджуються один на другий і шар третину) повного завантаження конвеєра, а при матеріалу буває нерівномірним повному завантаженні важелі притискних пристроПісля завантажувального вузла цей нерівноїв взаємодіють з пружинними скобами, або зі штимірний шар накривається стрічкою 6, яка притисрями тягарів, установлених над важелями в накується до стрічки 3 і матеріалу 9 котками 11, припрямниках, створюється можливість тискного пристрою Якщо шар матеріалу малий, то тільки крайні котки 11 торкаються поверхні покриавтоматичного обмеження додаткового навантаваючої стрічки 6 і притискують її краї до країв стріження приводу конвеєра від зусилля на притискчки 3 (див фіг 6) з силою, яку дає пружина 14 Інші них важелях котки 11 утримуються над стрічкою 6, не торкаюЗаявлене рішення не відоме із рівня техніки, чись її, тому, що їх важелі 12 утримуються упоращо дає змогу зробити висновок, що воно є новим ми обмежувача 20 Маси стрічки 6 і притискного Заявлене рішення має винахідницький рівень зусилля крайніх котків достатньо для транспортутому, що воно не випливає явним чином для спевання такої КІЛЬКОСТІ матеріалу При зростанні заціаліста із рівня техніки грузки на стрічці 3, наприклад, більше третини По заявленому рішенню на AT HKM3 розробобчислюваної продуктивності всі котки 11 включалено проект крутопохилого конвеєра ються в роботу і їх сила тиску зростає до межі неСуть винаходу пояснюється кресленнями, де обхідної в такому випадку Якщо навантаження на фіг 1 показано загальний вигляд крутопозростає далі, то важелі 12 підіймаються вище, їх хилого конвеєра, стрижні 16 входять в контакт з пружинними пласна фіг 2 показано місце А на фіг 1 (варіант 1), тинами 15 і тепер максимальне зусилля притисна фіг 3 показано місце А на фіг 1 (варіант 2), кання складається з зусилля пружин 14, пластин на фіг 4 показано вид Б на фіг 2 (варіант 1), 15, маси котків 11 та погонної маси стрічки 6 Всі ці на фіг 5 показано вид Б на фіг 2 (варіант 2), величини враховуються при визначенні максимана фіг 6 показано переріз по В-В (при мінімаНедоліком прототипу є неможливість рівномірного укладання матеріалу на вантажонесучу стрічку, а елементи для утримання матеріалу діють на притискну стрічку з заданим максимальним зусиллям, визначеним для повного завантаження, що призводить до невиправданого надмірного навантаження приводу конвеєра навіть тоді, коли це не потрібно В основу винаходу покладена задача зменшення потужності приводу конвеєра без погіршення його технічних характеристик Ця задача вирішена за рахунок технічного результату, який полягає в забезпеченні мінімальної добавки навантаження приводу конвеєра від роботи притискних елементів Для досягнення цього технічного результату у крутопохилому стрічковому конвеєрі, що включає став з роликами, вантажонесучу стрічку, що спирається на ролики, і покриваючу стрічку з притискними пристроями, установленими з заданим кроком по довжині конвеєра, притискний пристрій виконано у виді ряду котків, установлених на одноплечих важелях, шарнірно підвішених на поперечині П-подібної рамки, що охоплює покриваючу стрічку, і оснащених притискними пружинами При цьому на П-подібній рамці, із заданим зазором відносно важелів, установлені пружинні скоби, або закріплена пластина з напрямними отворами, в яких установлені тягарі зі штирями, спрямованими до важелів притискних пристроїв, з якими важелі притискних пристроїв взаємодіють тільки при повному завантаженні вантажонесучої стрічки Також на П-подібній рамці закріплено обмежувач, з упорами якого взаємодіють всі важелі притискного пристрою, крім крайніх 52130 відрізку вантажонесучої стрічки 3 Цьому допомальної продуктивності конвеєра гають притискні елементи 10, рівномірно розставПо варіанту 2 при зростанні загрузки на стрічлені по довжині похилої частини конвеєра ці 3, наприклад, більше третини обчислюваної Завдяки тому, що притискне зусилля забезпепродуктивності всі котки 11 включаються в роботу і чується притискними пристроями в залежності від їх сила тиску зростає до межі необхідної в такому товщини шару матеріалу на стрічці 3, додаткове випадку Якщо навантаження зростає далі, то ванавантаження на тяговий барабан від притискних желі 12 підіймаються вище і входять в контакт зі елементів 10 буде пропорцюнальним реальному штирями 19 тягарів 18 і тепер максимальне зусилзавантаженню конвеєра А так, як визначення неля притискання складається з зусилля пружин 14, обхідної потужності приводу ведеться з урахуванмаси тягарів 18, маси котків 11 та погонної маси ням можливості притискних пристроїв забезпечити стрічки 6 Всі ЦІ величини враховуються при видискретне притискне зусилля, то потужність призначенні максимальної продуктивності конвеєра воду буде нижчою аніж в прототипі Матеріал 9 підіймається стрічкою 3, а стрічка 6 утримує матеріал 9 від скочування по похилому ФІГ.1 А Вариант 1 14 15 А 16 12 Фіг.2 Фіг. З 52130 Вариант 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
