Стрічковий телескопічний конвеєр “україна”

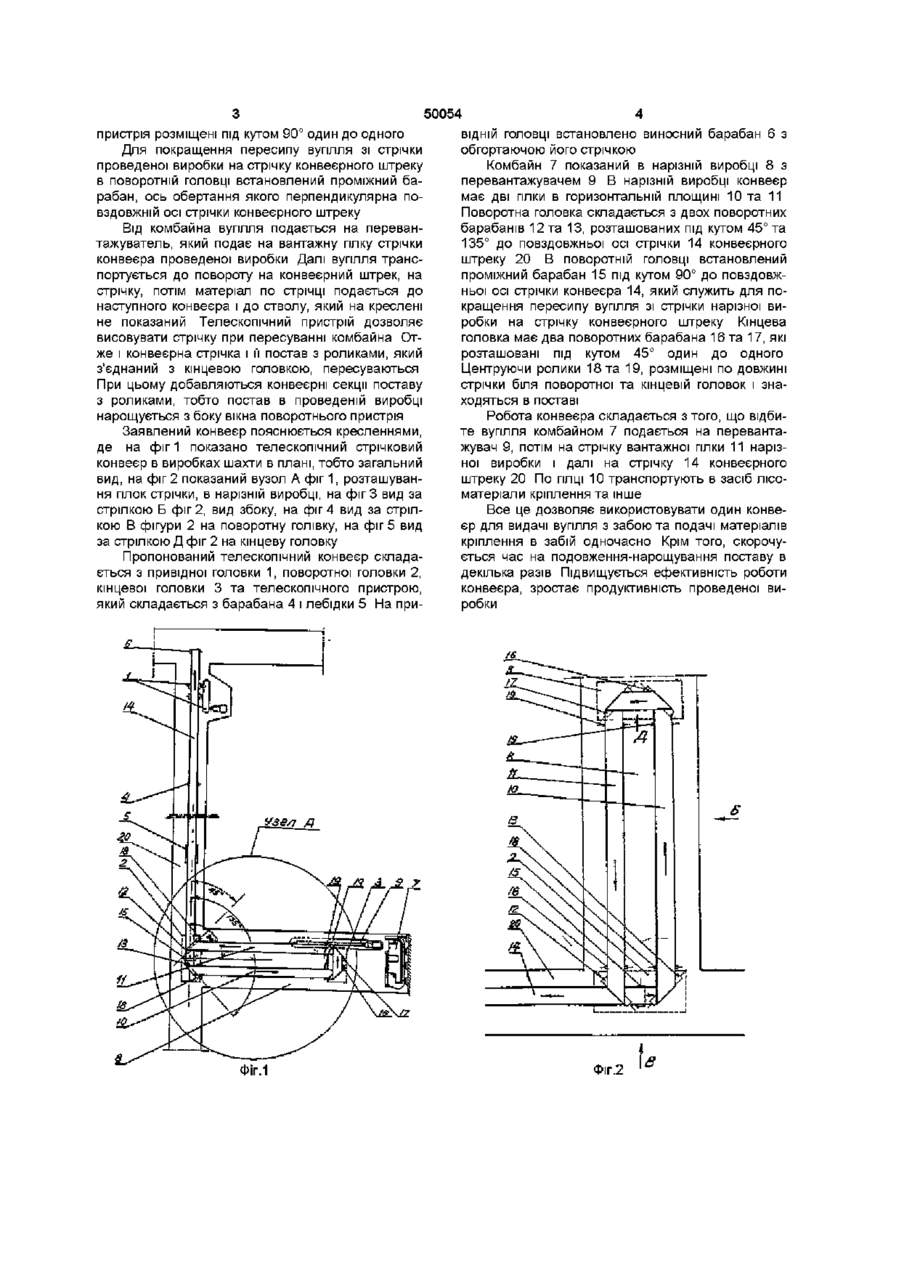

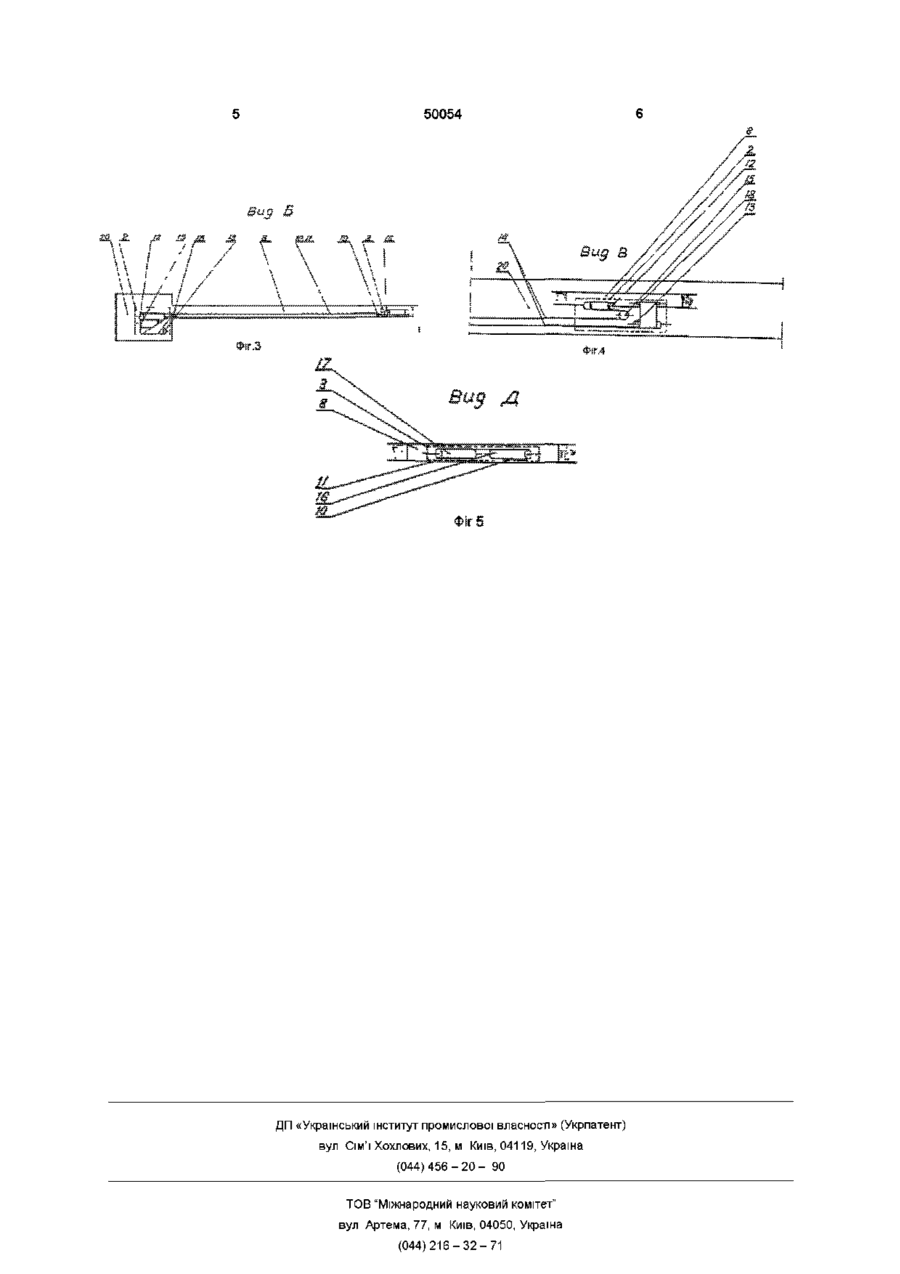

Стрічковий телескопічний конвеєр, що вклю чає привідну, поворотну та кінцеву головки, барабани яких обгортає стрічка, а також телескопічний пристрій для висування стрічки, який відрізняється тим, що поворотна та кінцева головки виконані у вигляді барабанів, розташованих під кутом 45° до стрічки в одній площині, додатково встановлено проміжний барабан, а телескопічний пристрій встановлений на конвеєрній виробці Винахід належить до підйомно-транспортного устаткування, а конкретніше до стрічкових конвеєрів, які застосовуються для транспортування сипучих матеріалів, зокрема, вугілля на малопотужних пластах Відомо про стрічковий конвеєр, який включає стрічку, котра обгортає привідний та натяжний барабани, які зв'язані гнучким тяговим органом (див авт свідоцтв СРСР № 1668226 кп В 65 G 15/48, 1989р) Однак діаметр барабана не дозволяє розміщення стрічки та транспортування матеріалу на малопотужних пластах, тобто неможливість використовувати конвеєр в малопотужних пластах Відомо про стрічковий конвеєр, який включає безкінцеву стрічку, котра обгортає привідний та натяжний барабани, в якій гнучкі тягові органи, зв'язані між собою поперечними перегородками (див патент Україна № 23057 кл В 65 G 15/48, бюл № 15/42 від 30 06 98 р) Але такий конвеєр неможливо використовувати на малопотужних пластах вугілля через неможливість розміщення в пласті та переміщення стрічки при пересуванні добувного комбайна в забої ВІДОМІ І ІНШІ спроби перегортання стрічки на роликах в конвертах для кар'єрів (див Болотковський В С та ІНШІ "Вибір обладнання кар'єрного транспорту" М "Недра" 1990 р , с 179-180) Недолік такого конвеєра - велика довжина повороту Так же відомо про телескопічний конвеєр з поворотом стрічки поставу на 90°', що включає стрічку, яка обгортає барабани привідної, поворотної, кінцевої головок та натяжного пристрою, (див «Конвеєрний та рельсовий транспорт в гірничій промисловості» Видавництво "Недра" М 1975р с 55) Такий конвеєр має телескопічний пристрій для висування стрічки Це дозволяє використовувати його на пластах вугілля потужністю 0,65м та більше Але такий конвеєр не дозволяє доставляти матеріали кріплення у забій Такий конвеєр за більшістю існуючих особливостей прийнятий за прототип Метою запропонованого винаходу є усунення вказаних недоліків, таких як перегортання та поворот стрічки, а також розміщення обох гілок стрічки в одній горизонтальній площині у виробці з забою, що дозволить використовувати гілки одночасно одну для видання вугілля, а другу - для подачі матеріалів в забій Ознаками пристрою, що збігаються з суттєвими ознаками винаходу, що заявляється, є такі привідна, поворотна та кінцева головки, барабани яких обгортаються стрічкою, наявність телескопічного пристрою для висування стрічки Новими ознаками, які відрізняють винахід є виконання поворотній головки у вигляді барабанів, розташованих під кутом 45° до стрічки в одній площині, встановлення додатково проміжного барабану, виконання кінцевої головки також у вигляді барабанів, розташованих під кутом 45° в одній площині та встановлення телескопічного пристрою для висування стрічки на конвеєрній виробці Поворотний пристрій виконано як барабани, котрі дозволяють перегорнути стрічку на 90°, з розміщенням обох гілок з існуючого положення стрічок штреку в одну горизонтальну площину в нарізній виробці Два таких барабана поворотного ю о о ю 50054 пристрія розміщені під кутом 90° один до одного Для покращення пересипу вугілля зі стрічки проведеної виробки на стрічку конвеєрного штреку в поворотній головці встановлений проміжний барабан, ось обертання якого перпендикулярна повздовжній осі стрічки конвеєрного штреку Від комбайна вугілля подається на перевантажуватель, який подає на вантажну гілку стрічки конвеєра проведеної виробки Далі вугілля транспортується до повороту на конвеєрний штрек, на стрічку, потім матеріал по стрічці подається до наступного конвеєра і до стволу, який на креслені не показаний Телескопічний пристрій дозволяє висовувати стрічку при пересуванні комбайна Отже і конвеєрна стрічка і її постав з роликами, який з'єднаний з кінцевою головкою, пересуваються При цьому добавляються конвеєрні секції поставу з роликами, тобто постав в проведеній виробці нарощується з боку вікна поворотнього пристрія Заявлений конвеєр пояснюється кресленнями, де на фіг 1 показано телескопічний стрічковий конвеєр в виробках шахти в плані, тобто загальний вид, на фіг 2 показаний вузол А фіг 1, розташування гілок стрічки, в нарізній виробці, на фіг 3 вид за стрілкою Б фіг 2, вид збоку, на фіг 4 вид за стрілкою В фігури 2 на поворотну голівку, на фіг 5 вид за стрілкою Д фіг 2 на кінцеву головку Пропонований телескопічний конвеєр складається з привідної головки 1, поворотної головки 2, кінцевої головки 3 та телескопічного пристрою, який складається з барабана 4 і лебідки 5 На при ФІГ.1 БІДНІЙ головці встановлено виносний барабан 6 з обгортаючою його стрічкою Комбайн 7 показаний в нарізній виробці 8 з перевантажувачем 9 В нарізній виробці конвеєр має дві гілки в горизонтальній площині 10 та 11 Поворотна головка складається з двох поворотних барабанів 12 та 13, розташованих під кутом 45° та 135° до повздовжньої осі стрічки 14 конвеєрного штреку 20 В поворотній головці встановлений проміжний барабан 15 під кутом 90° до повздовжньої осі стрічки конвеєра 14, який служить для покращення пересипу вугілля зі стрічки нарізної виробки на стрічку конвеєрного штреку Кінцева головка має два поворотних барабана 16 та 17, які розташовані під кутом 45° один до одного Центруючи ролики 18 та 19, розміщені по довжині стрічки біля поворотної та кінцевій головок і знаходяться в поставі Робота конвеєра складається з того, що відбите вугілля комбайном 7 подається на перевантажувач 9, потім на стрічку вантажної гілки 11 нарізної виробки і далі на стрічку 14 конвеєрного штреку 20 По ГІЛЦІ 10 транспортують в засіб лісоматеріали кріплення та інше Все це дозволяє використовувати один конвеєр для видачі вугілля з забою та подачі матеріалів кріплення в забій одночасно Крім того, скорочується час на подовження-нарощування поставу в декілька разів Підвищується ефективність роботи конвеєра, зростає продуктивність проведеної виробки Фіг.2 50054 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
