Ливникова система для виготовлення виливків з диференційованими структурою і властивостями з одного вихідного (базового) розплаву

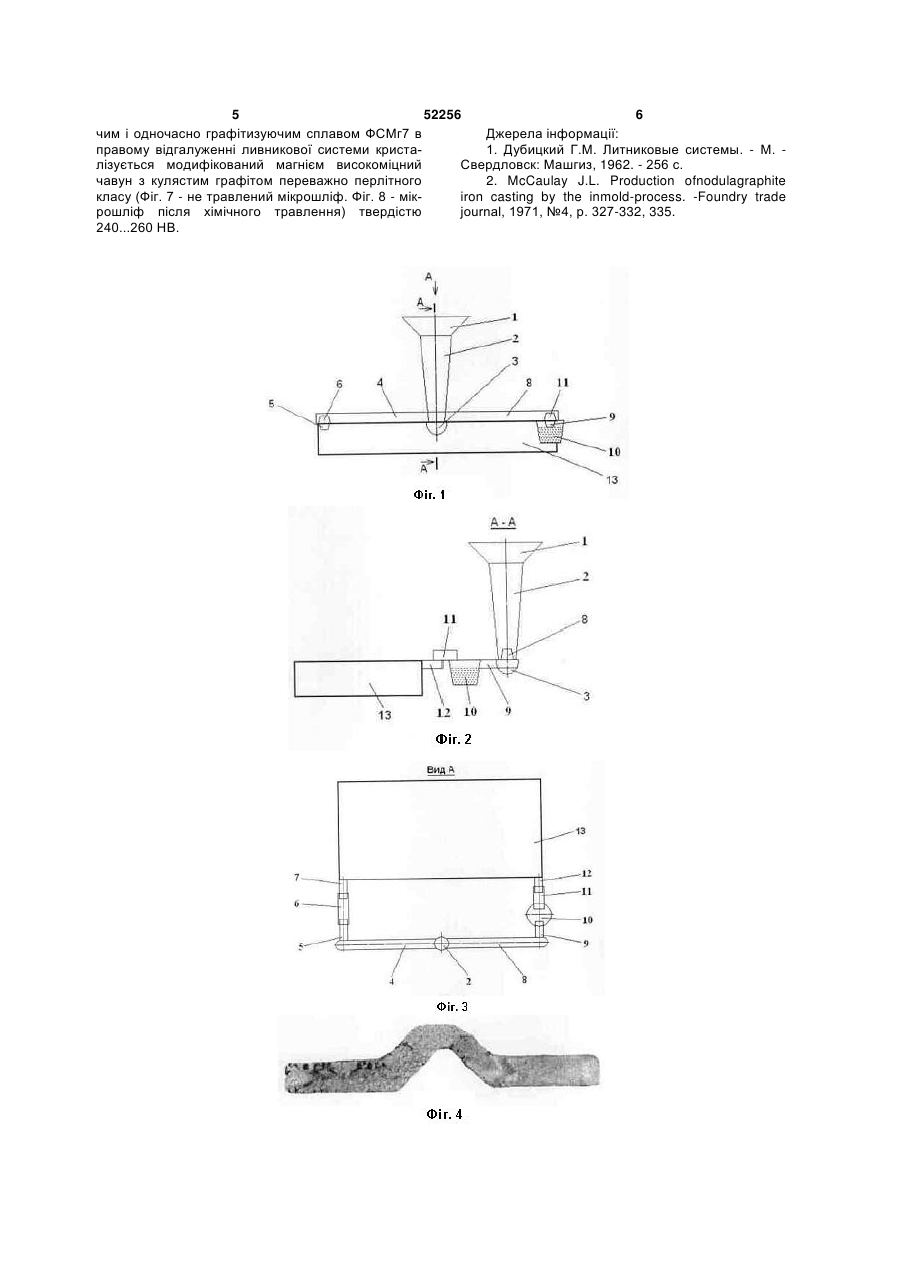

1. Ливникова система для виготовлення виливків з диференційованими структурою і властивостями з одного вихідного (базового) розплаву, що включає ливникову чашу або лійку (воронку), стояк, зумпф, сполучні канали, шлаковловлювач, проміжну проточну реакційну камеру і живильники для підведення розплаву в порожнину ливарної форми, яка відрізняється тим, що має автономні відгалуження, в складі одного з яких на шляху руху базового розплаву до виливка передбачена проточна реакційна камера з розміщеним в ній поро U 1 3 52256 4 виливків с диференційованими структурою і власбними, зернистими, гранульованими, або брикетотивостями в різних їх частинах. ваними присадками, у тому числі для виробництва Поставлена задача вирішується тим, що ливвиливків з використанням технології графітизуючоникова система для виготовлення виливків з диго, карбідостабілізуючого і сфероїдизуючого моференційованими структурою і властивостями з дифікування чавуну в ливарній формі. одного вихідного (базового) розплаву поряд з заРозглянемо використання пропонованої ливгальними ливниковою чашею або воронкою (лійникової системи на прикладі отримання двобічного кою), стояком, зумпфом, сполучними каналами, чавунного виливка типу горизонтальної плити з шлаковловлювачами, проміжною проточною реакрозмірами 230*200*25 мм з - подібним перегиційною камерою і живильниками для підведення ном (Фіг. 4), одна (ліва) частина якого повинна розплаву в порожнину ливарної форми має окремі мати структуру і властивості твердого зносостійковідгалуження, які забезпечують підведення розпго білого чавуну, тоді як інша (права) частина вилаву в різні частини порожнини форми, при цьому ливка виконується з високоміцного чавуну з кулясв складі одного з відгалужень на шляху руху базотим графітом. вого розплаву до виливка передбачена проточна Заливання ливарної форми здійснювали базореакційна камера з розміщеним в ній порошковим, вим (вихідним) доевтектичним чавуном, схильним зернистим, гранульованим, або брикетованим модо кристалізації з вибіленням відповідно до метасдифікатором, лігатурою, або іншою присадкою для табільної діаграми стану залізо-вуглець, через внутрішньо формової обробки розплаву (модифіканали ливникової системи (Фіг. 1, 2, 3) із загалькування, легування і т.і.), в той час, як канали інними ливниковою чашею 1, стояком 2 і зумпфом 3 шого відгалуження підводять вихідний (базовий ) і автономними двома відгалуженнями (лівим і прарозплав в іншу частину виливка без будь-якої довим), які забезпечують підведення розплаву відподаткової обробки. відно в ліву і праву частини (боковини) виливка Внутрішньоформова обробка розплаву в ка(порожнини форми). Через канали 4, 5, 6 і 7 лівого налах окремого відгалуження загальної розгалувідгалуження ливникової системи в ліву частину женої ливникової системи внаслідок легуючої або плити поступав вихідний (базовий) розплав без модифікуючої дії присадки або окремих її компобудь-якої внутрішньоформеної обробки. Вихідний нентів (хімічних елементів або речовин), призво(базовий) розплав, який по каналах 8, 9, 10, 11 і 12 дить до формування іншої структури, а, отже, до правого відгалуження ливникової системи направзміни властивостей металу, що заповнює відповілявся в праву частину (боковину) плити, проходив дну частину виливка, в порівнянні з вихідним (бавнутрішньоформову обробку зернистою модифізовим) розплавом, який поступає в іншу частину куючою присадкою, розміщеною в проміжній реакформи, завдяки чому досягається відмінність (диційній камері 10. ференціація) властивостей металу в різних частиУ реакційну камеру 10 поміщали графітостабінах виливка. лізуючий і сфероїдизуючий модифікатор - фероСуть корисної моделі ілюструють фігури 1, 2 і силіцій-магнієвий сплав ФСМг7 з розмірами часток 3, де зображена пропонована ливникова система 1,0... 2,5 мм з розрахунку 1,5 % від маси чавуну, для отримання в разовій ливарній формі з одного що модифікувався. Температура заливання метавихідного (базового) розплаву виливка 13 з дифелу в ливарну форму складала 1420...1450°С. Баренційованими структурою і властивостями в різзовий (вихідний) чавун доевтектичного складу них його частинах (боковинах) (правій і лівій). За(2,8...3,0 % С; 0,4...0,6 % Si; 0,4...0,5 % Mn; до ливання ливарної форми здійснюється базовим 0,035 % Р; до 0,022 % S) виплавляли в індукційній (вихідним) розплавом через канали ливникової печі типу ІСТ-006. Заливання ливарної форми системи із загальними ливниковою чашею (воронздійснювали ручним розливним ковшем конічного кою) 1, стояком 2, зумпфом 3 і автономними двома типу. Виливок 13 тверднув і охолоджувався в ливідгалуженнями (правим і лівим), які забезпечують варній формі, після чого проводилася його вибивпідведення розплаву відповідно в праву і ліву часка з форми. Після очищення одержаного виливка тини (боковини) виливка (порожнини форми). Ліве від формувальної суміші із нього вирізувалися відгалуження ливникової системи, яке складається зразки для дослідження структури, визначення із сполучних каналів 4 і 5, шлаковловлювача 6 і хімічного складу і вимірювання твердості по Бриживильника 7, забезпечує підведення вихідного неллю. (базового) розплаву до лівої частини виливка 13 Як показали результати проведених експерибез будь-якої внутрішньоформеної обробки. У ментів, використання пропонованої ливникової складі каналів правого відгалуження ливникової системи для заливання порожнини ливарної форсистеми разом із сполучними каналами 8 і 9, шлами горизонтальної плити з - подібним перегином ковловлювачем 11 і живильником 12, на шляху забезпечує отримання з одного базового розплаву руху рідкого металу передбачена проміжна реакчавуну доевтектичного складу виливків з різною ційна камера 10 для розміщення зернистих модиструктурою і властивостями в різних їх частинах. фікуючих, легуючих або інших присадок для внутТак, ліва частина горизонтальної плити, порожнирішньоформеної обробки розплаву під час на якої заповнювалася вихідним чавуном без заливання ливарної форми. будь-якої додаткової обробки мала структуру білоПропонована ливникова система може застого чавуну (Фіг. 5 - не травлений мікрошліф, Фіг. 6 совуватися для виготовлення виливків з диференмікрошліф після хімічного травлення) з твердістю ційованими структурою і властивостями в різних їх 410...430 НВ. В правій боковині плити, яка заповчастинах з будь-яких сплавів із внутрішньоформонювалась розплавом після внутрішньоформової вою обробкою розплаву будь-якими порошкоподіобробки розплаву вихідного чавуну сфероїдизую 5 52256 6 чим і одночасно графітизуючим сплавом ФСМг7 в Джерела інформації: правому відгалуженні ливникової системи криста1. Дубицкий Г.М. Литниковые системы. - М. лізується модифікований магнієм високоміцний Свердловск: Машгиз, 1962. - 256 с. чавун з кулястим графітом переважно перлітного 2. McCaulay J.L. Production ofnodulagraphite класу (Фіг. 7 - не травлений мікрошліф. Фіг. 8 - мікiron casting by the inmold-process. -Foundry trade рошліф після хімічного травлення) твердістю journal, 1971, №4, p. 327-332, 335. 240...260 НВ. 7 Комп’ютерна верстка В. Мацело 52256 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
