Пристрій для розміщення зовнішньої реклами

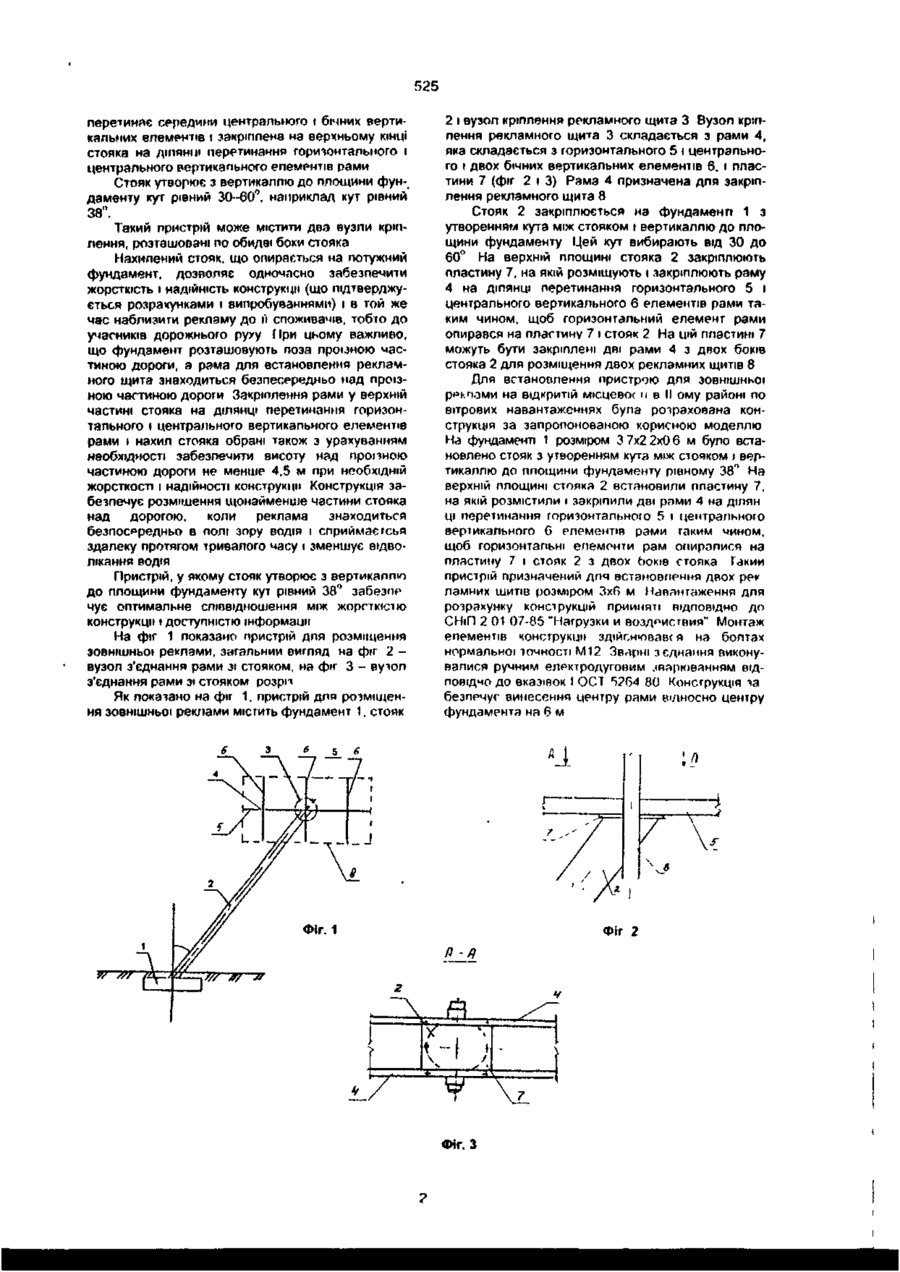

1 Пристрій для розміщення зовнішньої реклами, що включає фундамент, стояк і принаймні один вузол кріплення рекламного щита, що містить раму з можливістю закріплення на ній рекламного щита, площина якої перпендикулярна площині фундаменту, який відрізняється тим, що стояк виконано нахиленим а рама виконана у виг ляді горизонтального елемента, що перетинає середини центрального і бічних вертикальних елементів і закріплена на верхньому юнці стояка на ДІЛЯНЦІ перетинання горизонтального і центрального вертикального елементів рами 2 Пристрій за п 1, який відрізняється тим, що стояк утворює з вертикаллю до площини фундаменту кут рівний 30-60° 3 Пристрій за п 2, який відрізняється тим, що стояк утворює з вертикаппю до ппощини фундаменту кут рівний 38° 4 Пристрій за будь-яким з пунктів 1-3, який відрізняється тим, що містить два вузли кріплення, розташовані по обидва боки стояка Корисна модель відноситься до рекламних засобів, зокрема до пристроїв для розміщення зовнішньої реклами, і може бути використана в рекламній справі при розміщенні великогабаритних і масивних рекламних щитів на проїзній частині дортг вулиць магістралей Одною з проблем, з якою стикаються в галузі дорожньої реклами, є її незручність для сприйняття пасажирами й особливо водіями транспортних засобів Це пов'язано, насамперед, з тим, що дорожня реклама розташована, як правило, на узбіччях доріг Тому для знайомства з останньою, водію необхідно хоча б короткочасно відвернутися від спостереження за дорогою, що незручно, а головне, небезпечно Були неодноразові спроби розміщення реклами так, щоб вона потрапляла в поле зору водія без відволікання його від спостереження за дорогою Ряд таких спроб виявився успішним Це відноситься, наприклад, до розміщення реклами на юнуючих над проїзною частиною спорудах, наприклад, на мостах або на інших спорудах Проте подібним чином переважно розташовують легкі малогабаритні конструкції Що стосується великогабаритних і масивних конструкцій, таких як рекламні щити, то спроби розмістити їх над або в безпосередній близькості до проїзно» частини дороги не були успішними через ряд причин Найбільш близьким є пристрій для розміщення зовнішньої реклами-, що включає фундамент, на якому встановлено вертикальний стояк з вуз лом кріплення рекламних щитів, виконаним у виді плоскої рами з можливістю закріплення на ній рекламного щита, площина якої перпендикулярна площині фундаменту, при цьому рама з'єднана зі стояком за допомогою кронштейнів (див "Рекламные технологии-98" Первая московская выставка-семинар по продвижению современных рекламных технологий и оборудования // Рекламный проспект фірми "Ларсен" - прототип) Такий пристрій дозволяє винести носи інформації безпосередньо вбік проїзної частини завдяки кронштейнам, закріпленим на згаданому стояці, однак не придатний для розміщення масивних і великогабаритних рекламних щитів через те, що згадані кронштейни не витримують виникаючі ІСТОТНІ вітрові навантаження В основу корисної моделі поставлена задача створити пристрій для розміщення зовнішньої реклами, що за рахунок запропонованого виконання стояка і рами дозволить надійно і безпечно виносити великогабаритні і масивні носи інформацп в бік проїзної частини і навіть над самою проїзною частиною дороги Поставлена задача вирішується запропонованим пристроєм для розміщення зовнішньої реклами, що включає фундамент, стояк і принаймні один вузол кріплення рекламного щита, що містить раму з можливістю закріплення на ній рекламного щита, площина якої перпендикулярна площині фундаменту, у якому ВІДПОВІДНО ДО корисної моделі стояк виконано нахиленим, а рама виконана у вигляді горизонтального елемента, що in С\І ю о? 525 перелиняє середини центрального і бічних вертикальних елементів і закріплена на верхньому кінці стояка на ДІЛЯНЦІ перетинання горизонтального і центрального вертикапьного елементів рами Стояк утворює з вертикаллю до площини фундаменту кут рівний 3Q--600, наприклад кут рівний 38°. Такий пристрій може містити два вузли кріплення, розташовані по обидві боки стояка Нахилений стояк, що опирається на потужний фундамент, дозволяє одночасно забезпечити жорсткість і надійність конструкції (що підтверджується розрахунками і випробуваннями) і в той же час наблизити рекламу до м споживачів, тобто до учасників дорожнього руху При цьому важливо, що фундамент розташовують поза проїзною частиною дороги, а рама для встановлення рекламного щита знаходиться безпесередньо над проїзною частиною дороги Закріплення рами у верхній частині стояка на ДІЛЯНЦІ перетинання горизонтального і центрального вертикапьного елементів рами і нахил стояка обрані також з урахуванням необхідності забезпечити висоту над про» зною частиною дороги не менше 4,5 м при необхідній жорсткості і надійності конструкції Конструкція забезпечує розміщення щонаимениіе частини стояка над дорогою. коли реклама знаходиться безпосередньо в полі зору водія і сприймає тсья здалеку протягом тривалого часу і зменшує відволікання водія Пристрій, у якому стояк утворює з вертикаллю до площини фундаменту кут рівний 38° забезпе чує оптимальне співвідношення між жорсткістю конструкції і доступністю інформації На фіг 1 показано пристрій для розміщення зовнішньої реклами, загальний вигляд на ф*г 2 вузол з'єднання рами зі стояком, на фіг 3 - вузол з'єднання рами зі стояком розрп Як показано на фіг 1, пристрій для розміщення зовнішньої реклами містить фундамент 1, стояк 5 2 і вузол кріплення рекламного щита 3 Вузол кріплення рекламного щита 3 складається з рами 4, яка складається з горизонтального 5 і центрального і двох бічних вертикальних елементів 6. і пластини 7 (фіг 2 і 3) Рама 4 призначена для закріплення рекламного щита 8 Стояк 2 закріплюється на фундаменті 1 з утворенням кута між стояком і вертикаллю до площини фундаменту Цей кут вибирають від ЗО до 60° На верхній площині стояка 2 закріплюють пластину 7, на якій розміщують і закріплюють раму 4 на ДІЛЯНЦІ перетинання горизонтального 5 » центрального вертикального 6 елементів рами таким чином, щоб горизонтальний елемент рами опирався на пластину 7 і стояк 2 На цій пластині 7 можуть бути закріплені дві рами 4 з двох боків стояка 2 для розміщення двох рекламних щитів 8 Для встановлення пристрою для зовнішньої реьпами на відкритій місцевою п в II ому районі по вітрових навантаженнях була розрахована конструкція за запропонованою корисною моделлю Ш фундаменті 1 розміром 3 7x2 2x0 6 м було встановлено стояк з утворенням кута між стояком і вертикаллю до площини фундаменту рівному 38° На верхній площині стояка 2 встановили пластину 7, на якій розмістили і закріпили дві рами 4 на ділян ці перетинання горизонтального 5 і центрального вертикального 6 елементів рами таким чином, щоб горизонтальні епемонти рам опиралися на пластину 7 і стояк 2 з двох Ьоків стояка Гакии пристрій призначений для встановлення двох рек ламних щитів розміром 3x6 м Навантаження для розрахунку конструкцій прийняті ВІДПОВІДНО ДО СНІП 2 01 07-85 "Нагрузки и воздействия" Монтаж елементів конструкції здійснювавс я на болтах нормальної точності М12 Зварні з єднання виконувалися ручним електродуговим вварюванням ВІДПОВІДНО до вказівок І ОСТ г>?64 80 Конструкція ча безпечуг винесення центру рами відносно центру фундамента на 6 м 6 Фіг. 1 Фіг 2 в -я Г t-f Фіг. З . Тираж 50 екз Відкрите акціонерне товариство "Патент" Україна. 88000. м Ужгород, вул Гагаріна. 101 (031-22)3-72-89 (031-22)2-57-03
