Пристрій для газонасичення рідинних середовищ

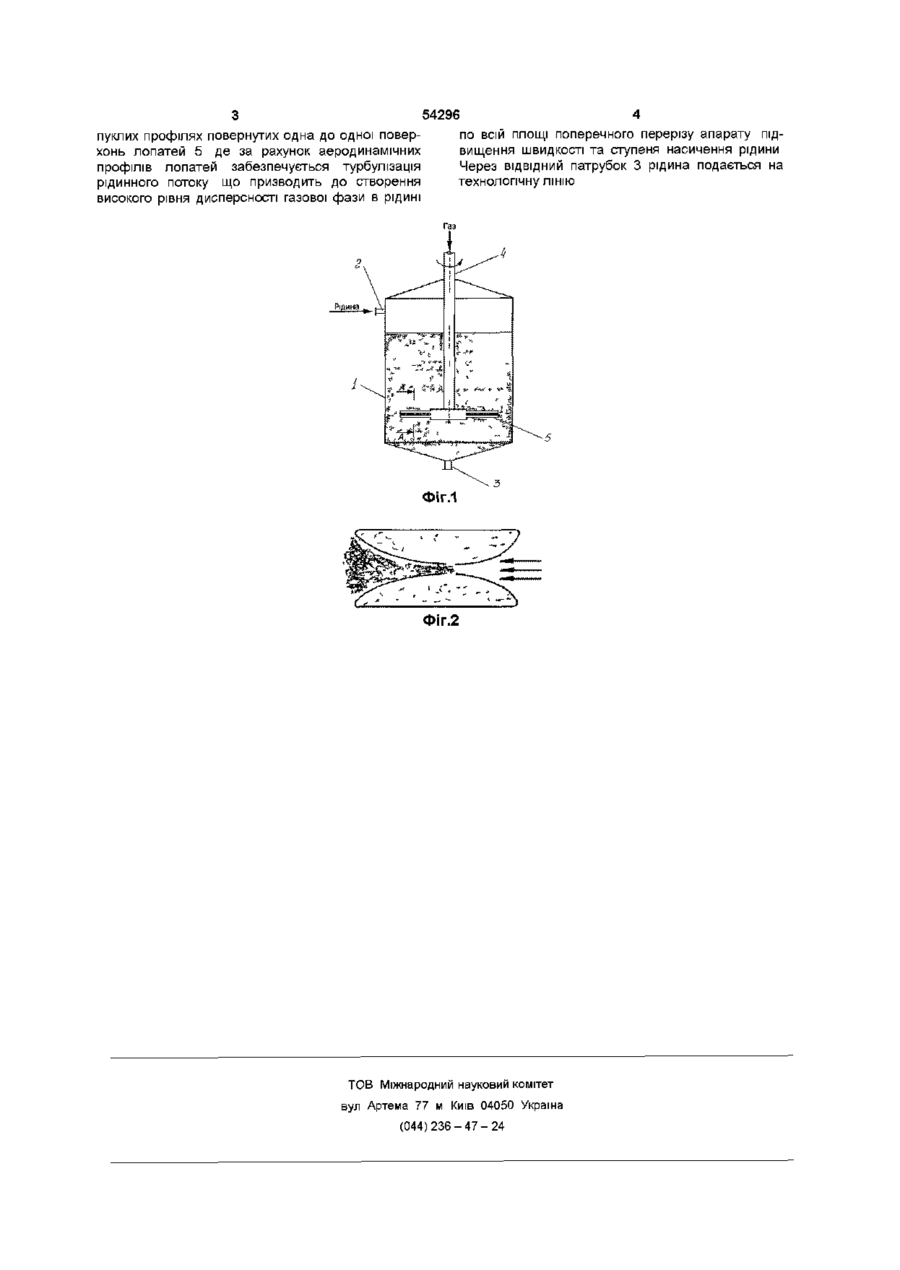

Пристрій для газонасичення рідинних середовищ, що містить циліндричну колонку, патрубки для підведення і відведення рідини та масообмінний апарат, який відрізняється тим, що масообмінний апарат виконаний у вигляді порожнистих вала та лопатей, які здвоєні і містять в поперечному перерізі аеродинамічні профілі повернуті випуклими частинами одна до одної з поздовжніми каналами на випуклих поверхнях Пристрій відноситься до технологічного обладнання, яке призначене для газонасичення рідинних середовищ і може бути використаним у складі деаераційно-сатураційної установки при виробництві безалкогольних напоїв та мінеральних вод, товарному апараті при виробництві дріжджів Відомий пристрій для насичення води вуглекислим газом, який є складовою пристрою для приготування газованих напоїв [В В Рудольф , В Е Балашов Производство безалкогольных напитков и минеральных вод Москва - ВО "Агропромиздат" 1988 - с 202], складається з циліндричної колонки, патрубків для підведення та відведення рідини, патрубка для підведення вуглекислого газу та масообмінного апарату Але вказаний пристрій не забезпечує достатнього ступеня газонасичення, що пов'язано з роботою масообмінного апарату в локальній зоні рідинного середовища, і як наслідок, підвищені витрати газу та зниження якості продукції тей, які здвоєні і мають в поперечному перерізі аеродинамічні профілі повернуті випуклими частинами одна до одної з поздовжніми каналами на випуклих поверхнях Причинно-наслідковий зв'язок між ознаками, що пропонуються і результатом, що очікується наступний Надання пристрою масообмінного апарату виготовленого у вигляді порожнистих валу та лопатей, які здвоєні і мають в поперечному перерізі аеродинамічні профілі повернуті випуклими частинами одна до одної з поздовжніми каналами розміщеними на випуклих поверхнях дає можливість гарантованої роботи, створення високого рівня дисперсності газової фази в рідині по всій площі поперечного перерізу апарату, підвищення швидкості розчинення та зменшення витрат газу, інтенсифікацію процесу та більш глибокий ступінь насичення рідини газом, покращення якості продукції В основу винаходу поставлена задача вдосконалення пристрою для газонасичення рідинних середовищ шляхом зміни конструкції, що забезпечує гарантовану роботу, підвищення швидкості розчинення та зменшення витрат газу, інтенсифікацію процесу та більш глибокий ступінь насичення рідини газом, покращення якості продукції Поставлена задача вирішується за рахунок того, що пристрій для газонасичення рідинних середовищ включає циліндричну колонку, патрубки для підведення і відведення рідини та масообмінний апарат, згідно винаходу масообмінний апарат виготовлений у вигляді порожнистих валу та лопа Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний результат На фіг 1 показано пристрій для газонасичення рідинних середовищ, на фіг 2 - переріз А-А фіг 1 Пристрій для газонасичення рідинних середовищ складається з циліндричної колонки і, патрубка підведення 2 і відведення 3 рідини, порожнистих валу 4 і лопатей 5 Пристрій працює наступним чином Через ПІДВІДНИЙ патрубок 2 вода надходить в циліндричну колонку 1 Газ через порожнистий вал 4 подається в поздовжні канали, розміщені на ви (21)2002075833 (22)15 07 2002 (24)17 02 2003 (О ю пуклих профілях повернутих одна до одної поверхонь лопатей 5 де за рахунок аеродинамічних профілів лопатей забезпечується турбулізація рідинного потоку що призводить до створення високого рівня дисперсності газової фази в рідині 54296 по всій площі поперечного перерізу апарату підвищення швидкості та ступеня насичення рідини Через ВІДВІДНИЙ патрубок 3 рідина подається на технологічну ЛІНІЮ ФІГ.1 Фіг.2 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)236-47-24
