Пристрій для обробки виробів максимова є.м.

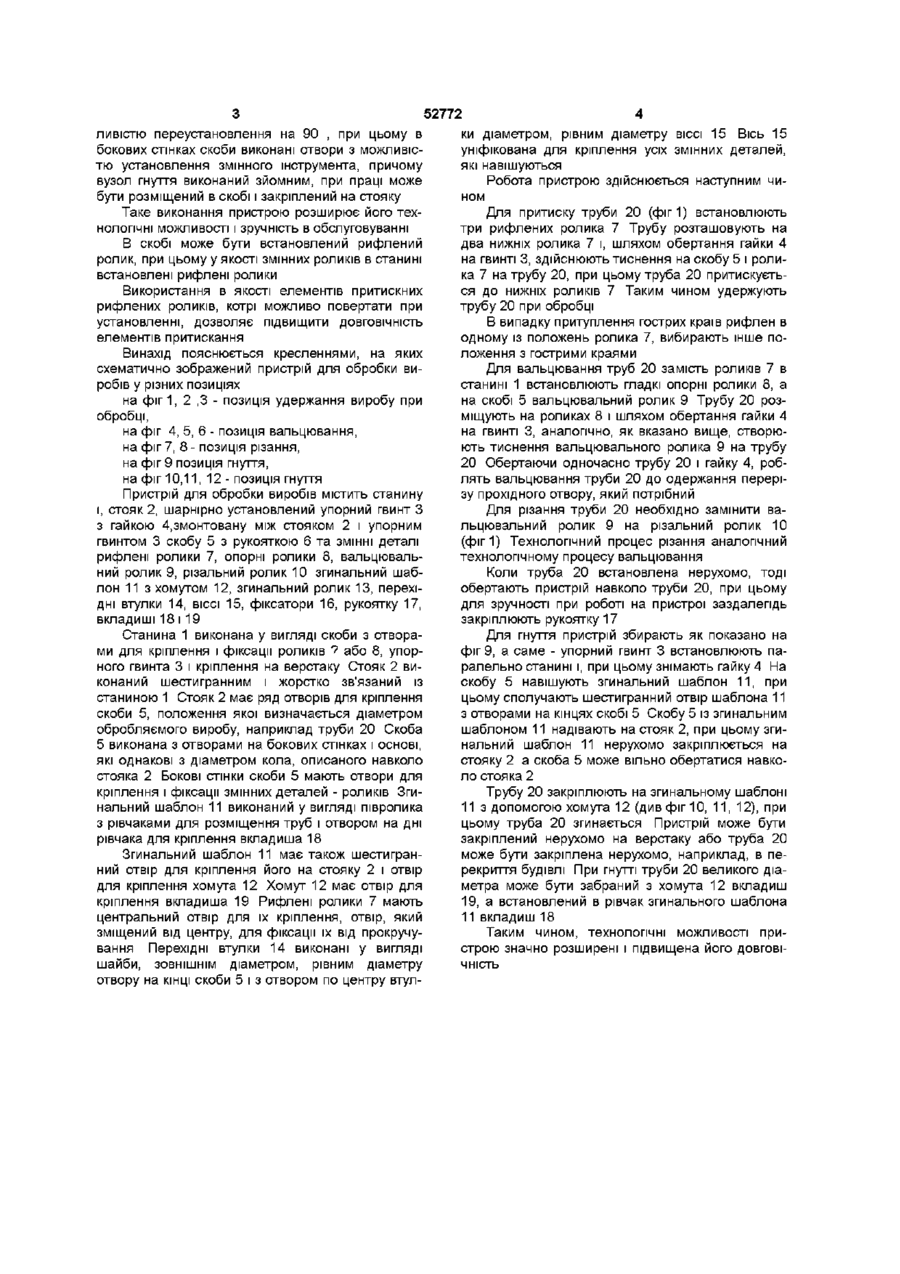

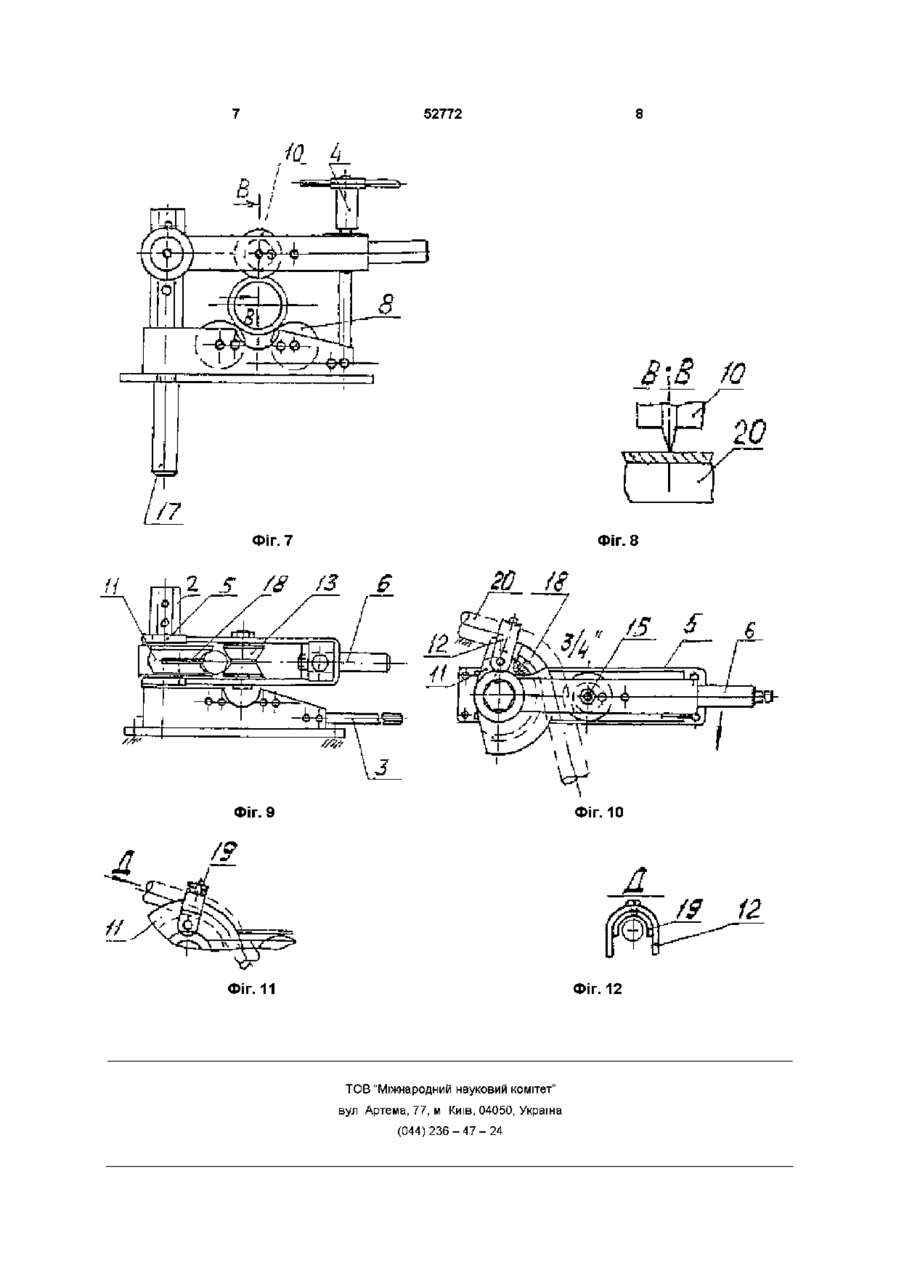

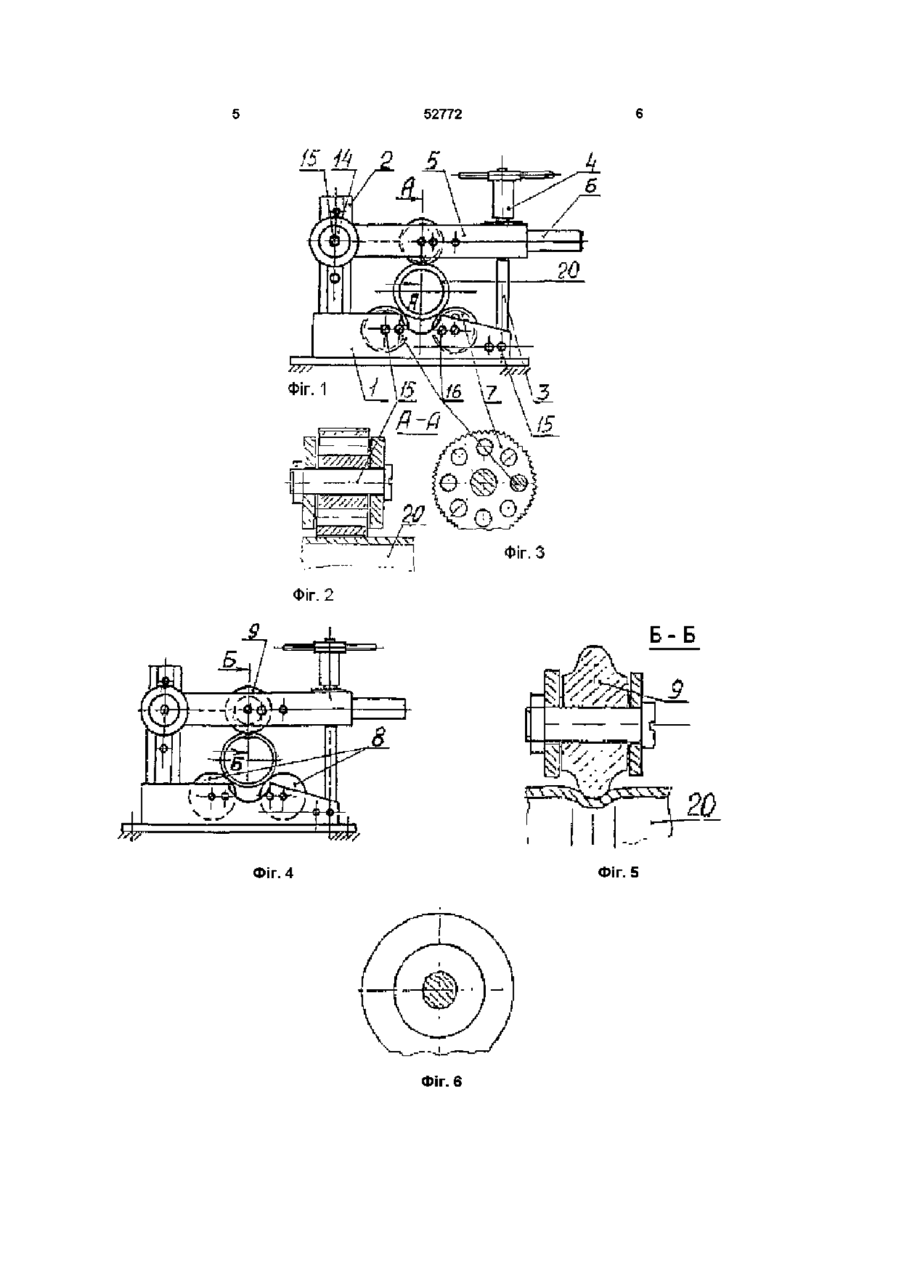

1 Пристрій для обробки виробів, переважно труб, який містить станину, стояк, упорний гвинт, що шарнірно встановлений на станині, змонтовану між стояком і опорним гвинтом скобу, ролики, які виконані змінними і закріплені в станині, і вузол гнуття, який виконаний в вигляді згинального шаб лона з хомутом для фіксації виробів на шаблоні, який відрізняється тим, що стояк виконаний шестигранним у поперечному перерізі і жорстко зв'язаний із станиною, а скоба виконана з можливістю и переустановлення на стояку на 90° відносно її повздовжньої осі та містить отвори на бокових стінках і основі, діаметри яких дорівнюють діаметру кола, що описане навколо поперечного перерізу шестигранного стояка, при цьому в бокових стінках скоби виконані отвори для встановлення змінного інструмента, а вузол гнуття виконаний змінним з можливістю його розміщення в скобі і закріплення на стояку 2 Пристрій по п 1, який відрізняється тим, що в скобі встановлений рифлений ролик, при цьому як ЗМІННІ ролики в станині встановлені рифлені ролики о Винахід відноситься до механічної обробки виробів тисненням, частково до слюсарномонтажних інструментів, які визначені для ручного гнуття, різання, вальцювання, удержання труб і прутків Відомий пристрій для обробки виробів, переважно труб, який містить станину, стояк, шарнірно установлений упорний гвинт, змонтовану між стояками і упорним гвинтом скобу, ролики, які виконані змінними і закріплені в станині,і вузол гнуття, який виконаний у вигляді згинального шаблона з хомутом для фіксації виробів на шаблоні (див , наприклад, опис патенту України № 11214, кл В21Д 9/00) Цей пристрій є найбільш близьким по технічній суті до пристрою, який заявляється і вибраний у якості прототипу Недоліками відомого пристрою є таке В відомому пристрої на скобі симетрично закріплені з одного боку - притискна губка, а з другого боку - різальний ролик Наявність одного, постійно закріпленого на скобі інструмента, обмежує технологічні можливості пристрою В залежності від операції - удержання виробу в процесі обробки або різання виробу, скобу необхідно розвертати на 180 В цьому пристрої згинальний шаблон постійно закріплений на стояку, що створює деякі незручності при виконанні операцій, які не зв'язані з гнуттям Крім того, притискні гибки в процесі роботи спрацьовуються і їх необхідно замінювати В основу винаходу поставлена задача - в пристрої для обробки виробів шляхом зміни компоновки і конструктивних елементів, а також використанням змінних деталей та інструментів, забезпечити розширення його технологічних можливостей, підвищити його ДОВГОВІЧНІСТЬ і зручність в обслуговуванні Поставлена задача вирішується тим, що в пристрої для обробки виробів, переважно труб, який містить станину, стояк, шарнірно установлений упорний гвинт, змонтовану між стояком і упорним гвинтом скобу, ролики, які виконані змінними і закріплені в станині, і вузол гнуття, який виконаний у вигляді згинального шаблона з хомутом для фіксації виробів на шаблоні, згідно з винаходом, стояк виконаний шестигранним і жорстко зв'язаний із станиною, а скоба виконана з отворами на бокових стінках і основі, які однакові з діаметром кола, описаного навколо шестигранного стояка, з мож ю 52772 ливістю переустановлення на 90 , при цьому в бокових стінках скоби виконані отвори з можливістю установлення змінного інструмента, причому вузол гнуття виконаний зйомним, при праці може бути розміщений в скобі і закріплений на стояку Таке виконання пристрою розширює його технологічні можливості і зручність в обслуговуванні В скобі може бути встановлений рифлений ролик, при цьому у якості змінних роликів в станині встановлені рифлені ролики Використання в якості елементів притискних рифлених роликів, котрі можливо повертати при установленні, дозволяє підвищити ДОВГОВІЧНІСТЬ елементів притискання Винахід пояснюється кресленнями, на яких схематично зображений пристрій для обробки виробів у різних позиціях на фіг1, 2 ,3 - позиція удержання виробу при обробці, на фіг 4, 5, 6 - позиція вальцювання, на фіг 7, 8 - позиція різання, на фіг 9 позиція гнуття, на фіг 10,11, 12 - позиція гнуття Пристрій для обробки виробів містить станину і, стояк 2, шарнірно установлений упорний гвинт З з гайкою 4,змонтовану між стояком 2 і упорним гвинтом 3 скобу 5 з рукояткою 6 та ЗМІННІ деталі рифлені ролики 7, опорні ролики 8, вальцювальний ролик 9, різальний ролик 10 згинальний шаблон 11 з хомутом 12, згинальний ролик 13, перехідні втулки 14, ВІССІ 15, фіксатори 16, рукоятку 17, вкладиші 18 і 19 Станина 1 виконана у вигляді скоби з отворами для кріплення і фіксації роликів ? або 8, упорного гвинта 3 і кріплення на верстаку Стояк 2 виконаний шестигранним і жорстко зв'язаний із станиною 1 Стояк 2 має ряд отворів для кріплення скоби 5, положення якої визначається діаметром обробляємого виробу, наприклад труби 20 Скоба 5 виконана з отворами на бокових стінках і основі, які однакові з діаметром кола, описаного навколо стояка 2 Бокові СТІНКИ скоби 5 мають отвори для кріплення і фіксації змінних деталей - роликів Згинальний шаблон 11 виконаний у вигляді півролика з рівчаками для розміщення труб і отвором на дні рівчака для кріплення вкладиша 18 Згинальний шаблон 11 має також шестигранний отвір для кріплення його на стояку 2 і отвір для кріплення хомута 12 Хомут 12 має отвір для кріплення вкладиша 19 Рифлені ролики 7 мають центральний отвір для їх кріплення, отвір, який зміщений від центру, для фіксації їх від прокручування Перехідні втулки 14 виконані у вигляді шайби, ЗОВНІШНІМ діаметром, рівним діаметру отвору на КІНЦІ скоби 5 і з отвором по центру втул ки діаметром, рівним діаметру ВІССІ 15 Вісь 15 уніфікована для кріплення усіх змінних деталей, які навішуються Робота пристрою здійснюється наступним чином Для притиску труби 20 (фиг 1) встановлюють три рифлених ролика 7 Трубу розташовують на два нижніх ролика 7 і, шляхом обертання гайки 4 на гвинті 3, здійснюють тиснення на скобу 5 і ролика 7 на трубу 20, при цьому труба 20 притискується до нижніх роликів 7 Таким чином удержують трубу 20 при обробці В випадку притуплення гострих країв рифлен в одному із положень ролика 7, вибирають інше положення з гострими краями Для вальцювання труб 20 замість роликів 7 в станині 1 встановлюють гладкі опорні ролики 8, а на скобі 5 вальцювальний ролик 9 Трубу 20 розміщують на роликах 8 і шляхом обертання гайки 4 на гвинті 3, аналогічно, як вказано вище, створюють тиснення вальцювального ролика 9 на трубу 20 Обертаючи одночасно трубу 20 і гайку 4, роблять вальцювання труби 20 до одержання перерізу прохідного отвору, який потрібний Для різання труби 20 необхідно замінити вальцювальний ролик 9 на різальний ролик 10 (фиг 1) Технологічний процес різання аналогічний технологічному процесу вальцювання Коли труба 20 встановлена нерухомо, тоді обертають пристрій навколо труби 20, при цьому для зручності при роботі на пристрої заздалегідь закріплюють рукоятку 17 Для гнуття пристрій збирають як показано на фіг 9, а саме - упорний гвинт 3 встановлюють паралельно станині і, при цьому знімають гайку 4 На скобу 5 навішують згинальний шаблон 11, при цьому сполучають шестигранний отвір шаблона 11 з отворами на кінцях скобі 5 Скобу 5 із згинальним шаблоном 11 надівають на стояк 2, при цьому згинальний шаблон 11 нерухомо закріплюється на стояку 2 а скоба 5 може вільно обертатися навколо стояка 2 Трубу 20 закріплюють на згинальному шаблоні 11 з допомогою хомута 12 (див фіг 10, 11, 12), при цьому труба 20 згинається Пристрій може бути закріплений нерухомо на верстаку або труба 20 може бути закріплена нерухомо, наприклад, в перекриття будівлі При гнутті труби 20 великого діаметра може бути забраний з хомута 12 вкладиш 19, а встановлений в рівчак згинального шаблона 11 вкладиш 18 Таким чином, технологічні можливості пристрою значно розширені і підвищена його ДОВГОВІЧНІСТЬ 52772 Фіг. З Фіг. 5 Фіг. 4 ^-ч _ - - - J _ i — ~ ^ J — ' Фіг. 6 52772 Ю 4 В\В Ю Фіг. 7 Фіг. 8 26 /Є Фіг. 9 Фіг. 10 /9 н Фіг. 12 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 12
