Пристрій для кінцевої волого-теплової обробки швейних виробів
Формула / Реферат
Пристрій для кінцевої волого-теплової обробки швейних виробів, який складається з основи, перфорованкої опори для виробу, зв'язаного з джерелом середовища, що обігрівається, та віброгенератором, який відрізняється тим, що формуючий орган виконано комбінованим, верхня опорна частина його виконана жорсткою з перфорацією, а нижня - з щільного газопроникного матеріалу, причому верхня частина з нижньої сторони має кільце з феромагнітного матеріалу за допомогою якого кріпиться до магнітного присоска, розміщеного на розсувній платформі, яка може змінюватися в залежності від встановленого розміру формуючого органа, залишаючи при цьому незмінною нижню частину.
Текст

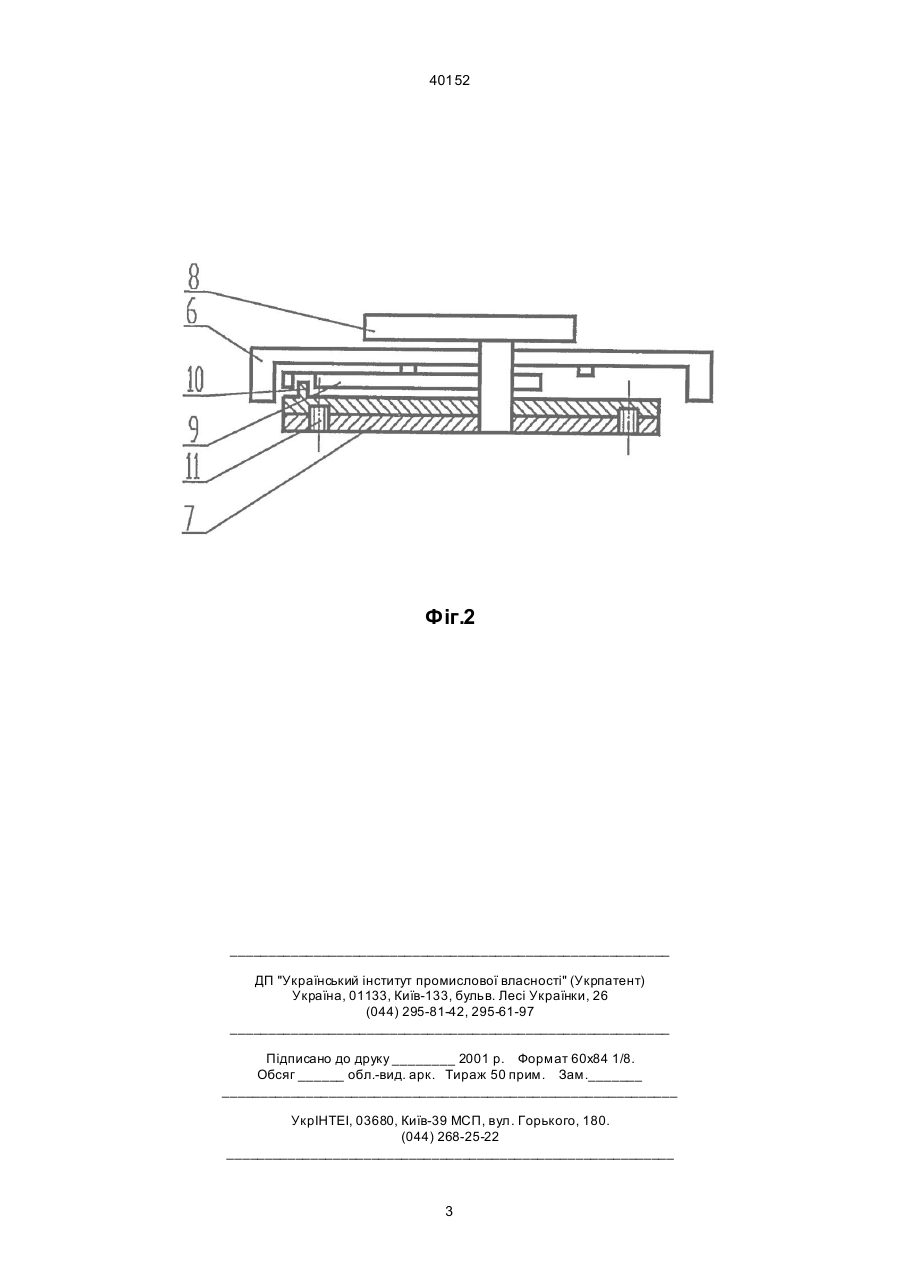

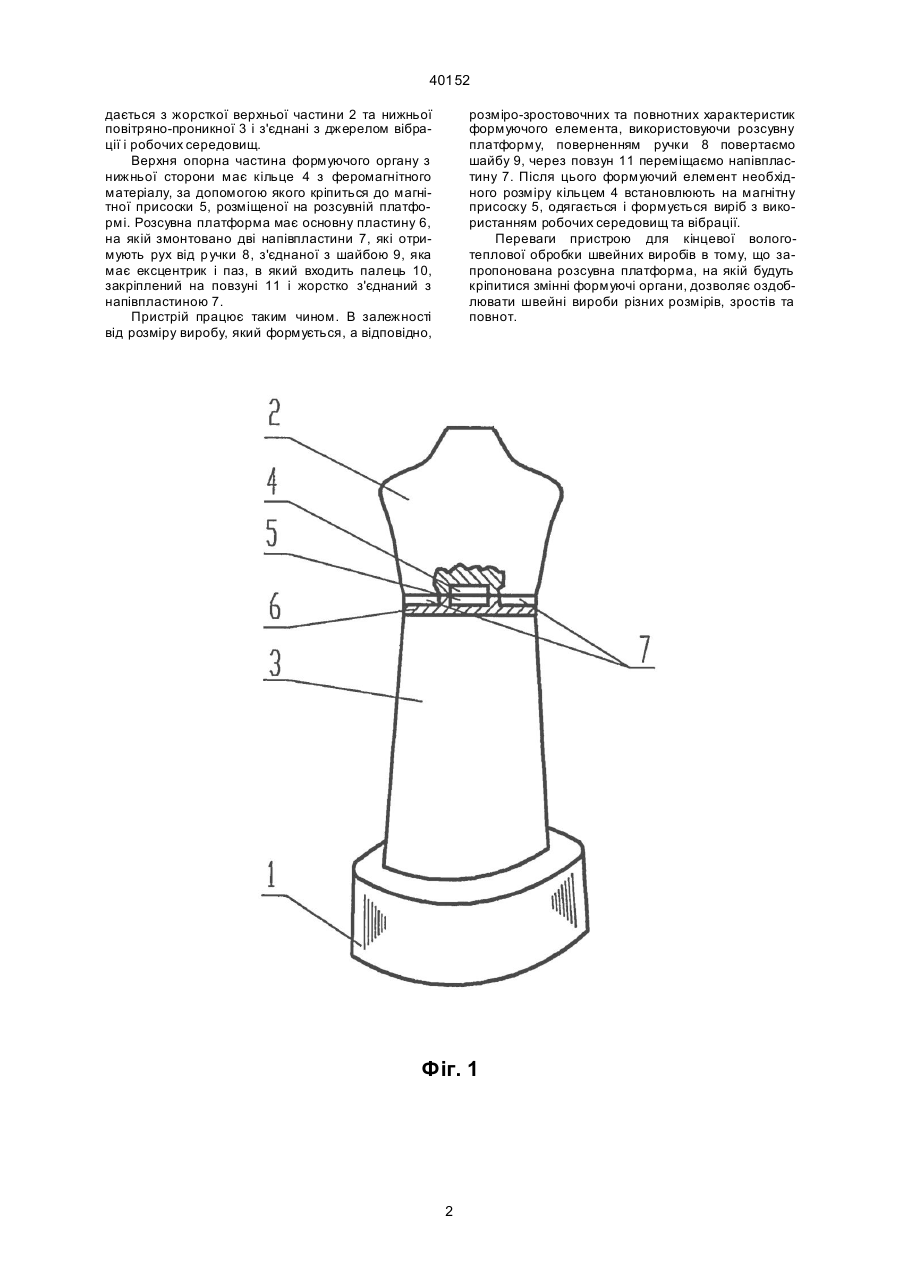

Пристрій для кінцевої волого-теплової обробки швейних виробів, який складається з основи, перфорованої опори для виробу, зв'язаного з джерелом середовища, що обігрівається, та віброге 40152 дається з жорсткої верхньої частини 2 та нижньої повітряно-проникної 3 і з'єднані з джерелом вібрації і робочих середовищ. Верхня опорна частина формуючого органу з нижньої сторони має кільце 4 з феромагнітного матеріалу, за допомогою якого кріпиться до магнітної присоски 5, розміщеної на розсувній платформі. Розсувна платформа має основну пластину 6, на якій змонтовано дві напівпластини 7, які отримують рух від р учки 8, з'єднаної з шайбою 9, яка має ексцентрик і паз, в який входить палець 10, закріплений на повзуні 11 і жорстко з'єднаний з напівпластиною 7. Пристрій працює таким чином. В залежності від розміру виробу, який формується, а відповідно, розміро-зростовочних та повнотних характеристик формуючого елемента, використовуючи розсувну платформу, поверненням ручки 8 повертаємо шайбу 9, через повзун 11 переміщаємо напівпластину 7. Після цього формуючий елемент необхідного розміру кільцем 4 встановлюють на магнітну присоску 5, одягається і формується виріб з використанням робочих середовищ та вібрації. Переваги пристрою для кінцевої вологотеплової обробки швейних виробів в тому, що запропонована розсувна платформа, на якій будуть кріпитися змінні формуючі органи, дозволяє оздоблювати швейні вироби різних розмірів, зростів та повнот. Фіг. 1 2 40152 Фіг.2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for ready-made garments press-off
Автори англійськоюKuschevskyi Mykola Oleksandrovych
Назва патенту російськоюУстройство для окончательной влажно-тепловой обработки швейных изделий
Автори російськоюКущевский Николай Александрович
МПК / Мітки
МПК: D06F 73/00, A41H 5/00
Мітки: кінцевої, обробки, виробів, пристрій, волого-теплової, швейних
