Пристрій для обробки виробів максимова є.м.

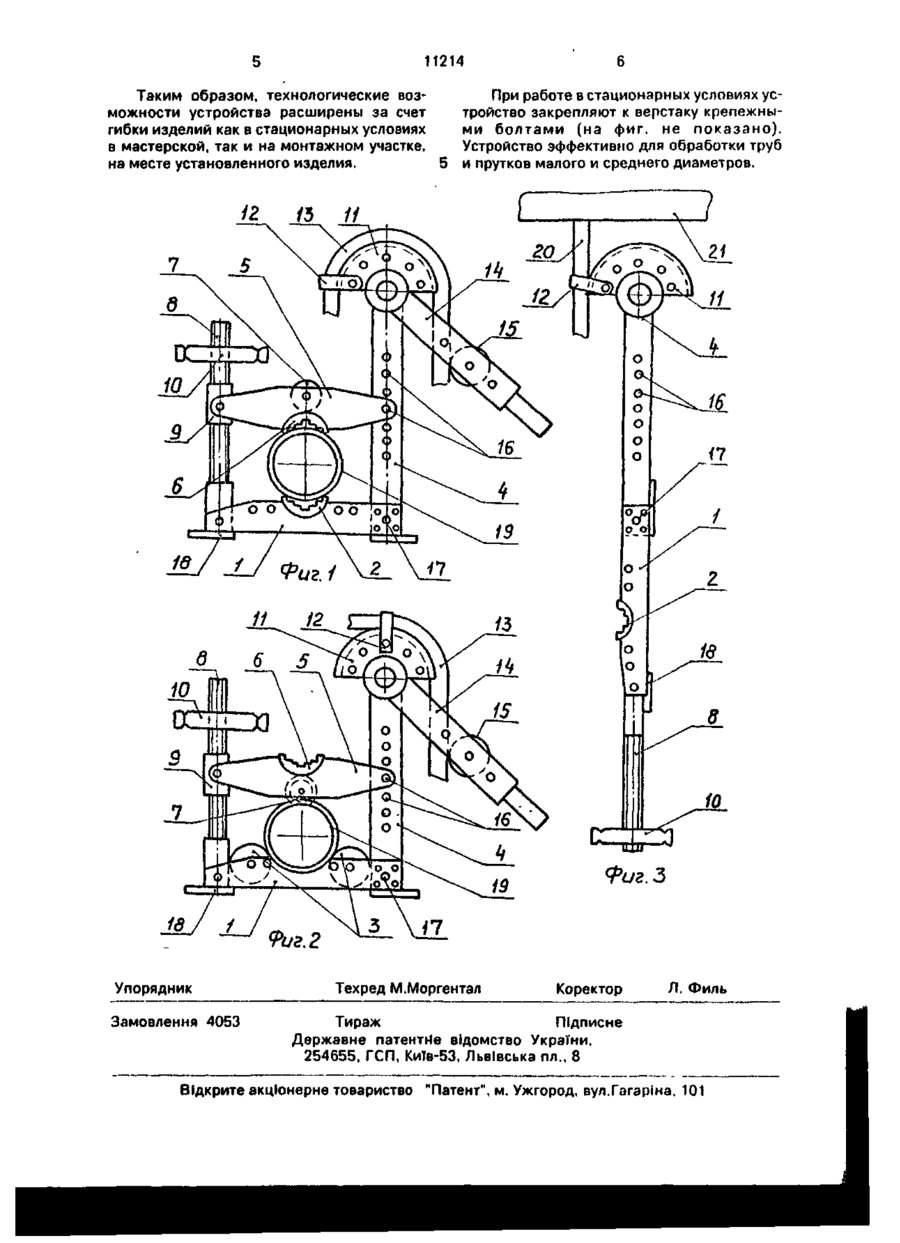

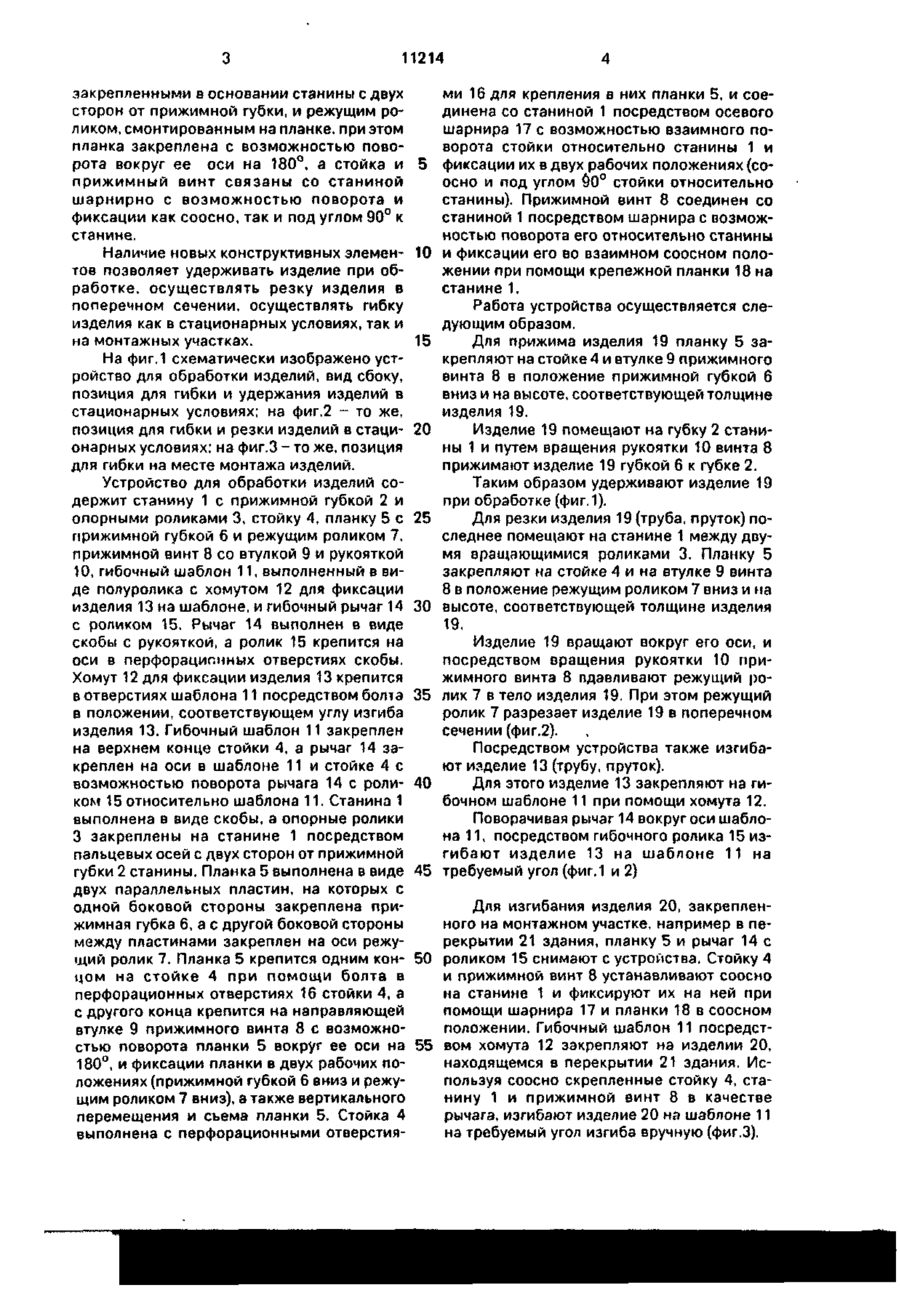

Устройство для обработки изделий, преимущественно труб, содержащее станину, узел гибки, выполненный в виде гибочного шаблона с хомутом для фиксации изделия на шаблоне и гибочным рычагом, несущим ролик, и закрепленным шарнирно на стойке станины соосно с шаблоном, о т л и ч а ю щ е е с я тем, что оно снабжено прижимным винтом, закрепленным параллельно стойке, смонтированной на стойке и прижимном винте планкой, прижимными губками, одна из которых установлена на основании станины, а другая - на планке, опорными роликами, закрепленными в основании станины с двух сторон от прижимной губки и режущим роликом, смонтированным на планке, при этом планка закреплена с возможностью поворота вокруг ее оси на 180°, а стойка и прижимной вин г связаны со станиной шарнирно с возможностью поворота и фиксации как соосно, так и под углом 90° к станине. Изобретение относится к механической обработке изделий давлением, в частности к слесарно-монтажным инструментам, предназначенным для ручной гибки, резки труб, прутков. Известно устройство для обработки изделий, преимущественно труб, содержащее станину, узел гибки, выполненный в виде гибочного шаблона с хомутом для фиксации изделия на шаблоне и гибочным рычагом, несущим ролик и закрепленным шарнирно на стойке станины соосно с шаблоном [1]. В этом устройстве рычаг одновременно с роликом несет горелки и охлаждающие насадки, предназначенные для одновременного нагрева и охлаждения изгибаемого участка трубы. С помощью известного устройства возможно осуществить только гибку труб в стационарных условиях. В основу изобретения поставлена задача создания устройства для обработки изде лий, в котором наличием новых конструктивных элементов обеспечивается возможность гибки изделий в стационарных условиях, на монтажных участках, а также торцевая обработка труб, в частности резка, и за счет этого расширяются технологические возможности устройства. Поставленная задача решается тем, что устройство для обработки изделий, преимущественно труб, содержащее станину, узел гибки, выполненный в виде гибочного шаблона с хомутом для фиксации изделия на шаблоне и гибочным рычагом, несущим ролик и закрепленным шарнирно на стойке станины соосно с шаблоном, согласно изобретению, снабжено прижимным винтом, закрепленным параллельно стойке, смонтированной на стоике и прижимном винте планкой, прижимными губками, одна из которых установлена на основании станины, а другая - на планке, опорными роликами. С > го О 11214 ми 16 для крепления в них планки 5, и соезакрепленными в основании станины с двух динена со станиной 1 посредством осевого сторон от прижимной губки, и режущим рошарнира 17 с возможностью взаимного поликом, смонтированным на планке, при этом ворота стойки относительно станины 1 и планка закреплена с возможностью повофиксации их в двух рабочих положениях (сорота вокруг ее оси на 180°, а стойка и 5 осно и под углом §0° стойки относительно прижимный винт связаны со станиной станины). Прижимной винт 8 соединен со шарнирно с возможностью поворота и станиной 1 посредством шарнира с возможфиксации как соосно, так и под углом 90° к ностью поворота его относительно станины станине. Наличие новых конструктивных элемен- 10 и фиксации его во взаимном соосном положении при помощи крепежной планки 18 на тов позволяет удерживать изделие при обстанине 1. работке, осуществлять резку изделия в поперечном сечении, осуществлять гибку Работа устройства осуществляется слеизделия как в стационарных условиях, так и дующим образом. на монтажных участках. 15 Для прижима изделия 19 планку 5 заНа фиг.1 схематически изображено усткрепляют на стойке 4 и втулке 9 прижимного ройство для обработки изделий, вид сбоку, винта 8 в положение прижимной губкой 6 позиция для гибки и удержания изделий в вниз и на высоте, соответствующей толщине стационарных условиях; на фиг.2 - то же, изделия 19. позиция для гибки и резки изделий в стаци- 20 Изделие 19 помещают на губку 2 станионарных условиях; на фиг.З - то же, позиция ны 1 и путем вращения рукоятки 10 винта 8 для гибки на месте монтажа изделий. прижимают изделие 19 губкой 6 к губке 2. Устройство для обработки изделий соТаким образом удерживают изделие 19 держит станину 1 с прижимной губкой 2 и при обработке (фиг.1). опорными роликами 3, стойку 4, планку 5 с 25 Для резки изделия 19 (труба, пруток) поприжимной губкой 6 и режущим роликом 7. следнее помещают на станине 1 между двуприжимной винт 8 со втулкой 9 и рукояткой мя вращающимися роликами 3. Планку 5 10, гибочный шаблон 11, выполненный в визакрепляют на стойке 4 и на втулке 9 винта де полуролика с хомутом 12 для фиксации 8 в положение режущим роликом 7 вниз и на изделия 13 на шаблоне, и гибочный рычаг 14 30 высоте, соответствующей толщине изделия с роликом 15. Рычаг 14 выполнен в виде 19. скобы с рукояткой, а ролик 15 крепится на Изделие 19 вращают вокруг его оси, и оси в перфорационных отверстиях скобы. посредством вращения рукоятки 10 приХомут 12 для фиксации изделия 13 крепится жимного винта 8 пдавливают режущий ров отверстиях шаблона 11 посредством болта 35 лик 7 в тело изделия 19. При этом режущий в положении, соответствующем углу изгиба ролик 7 разрезает изделие 19 в поперечном изделия 13. Гибочный шаблон 11 закреплен сечении (фиг.2). на верхнем конце стойки 4, а рычаг 14 заПосредством устройства также изгибакреплен на оси в шаблоне 11 и стойке 4 с ют изделие 13 (трубу, пруток). возможностью поворота рычага 14 с роли- 40 Для этого изделие 13 закрепляют на гиком 15 относительно шаблона 11. Станина 1 бочном шаблоне 11 при помощи хомута 12. выполнена в виде скобы, а опорные ролики Поворачивая рычаг 14 вокруг оси шабло3 закреплены на станине 1 посредством на 11, посредством гибочного ролика 15 изпальцевых осей с двух сторон от прижимной гибают изделие 13 на шаблоне 11 на губки 2 станины. Планка 5 выполнена в виде 45 требуемый угол (фиг.1 и 2) двух параллельных пластин, на которых с одной боковой стороны закреплена приДля изгибания изделия 20, закрепленжимная губка 6, а с другой боковой стороны ного на монтажном участке, например в пемежду пластинами закреплен на оси режурекрытии 21 здания, планку 5 и рычаг 14 с щий ролик 7. Планка 5 крепится одним кон- 50 роликом 15 снимают с устройства. Стойку 4 цом на стойке 4 при помощи болта в и прижимной винт 8 устанавливают соосно перфорационных отверстиях 16 стойки 4, а на станине 1 и фиксируют их на ней при с другого конца крепится на направляющей помощи шарнира 17 и планки 18 в соосном втулке 9 прижимного винта 8 с возможноположении. Гибочный шаблон 11 посредстстью поворота планки 5 вокруг ее оси на 55 вом хомута 12 закрепляют на изделии 20, 180°, и фиксации планки в двух рабочих понаходящемся в перекрытии 21 здания. Исложениях (прижимной губкой 6 вниз и режупользуя соосно скрепленные стойку 4, стащим роликом 7 вниз), а также вертикального нину 1 и прижимной винт 8 в качестве перемещения и съема планки 5. Стойка 4 рычага, изгибают изделие 20 на шаблоне 11 выполнена с перфорационными отверстияна требуемый угол изгиба вручную (фиг.З). 11214 Таким образом, технологические возможности устройства расширены за счет гибки изделий как в стационарных условиях в мастерской, так и на монтажном участке, на месте установленного изделия. 5 При работе в стационарных условиях устройство закрепляют к верстаку крепежными болтами (на фиг. не показано). Устройство эффективно для обработки труб и прутков малого и среднего диаметров. Фиг .3 Фиг 2 Упорядник Замовлення 4053 Техред М.Моргентал Коректор Л. Филь Тираж Підписне Державне патентИе відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
