Черв’ячна передача

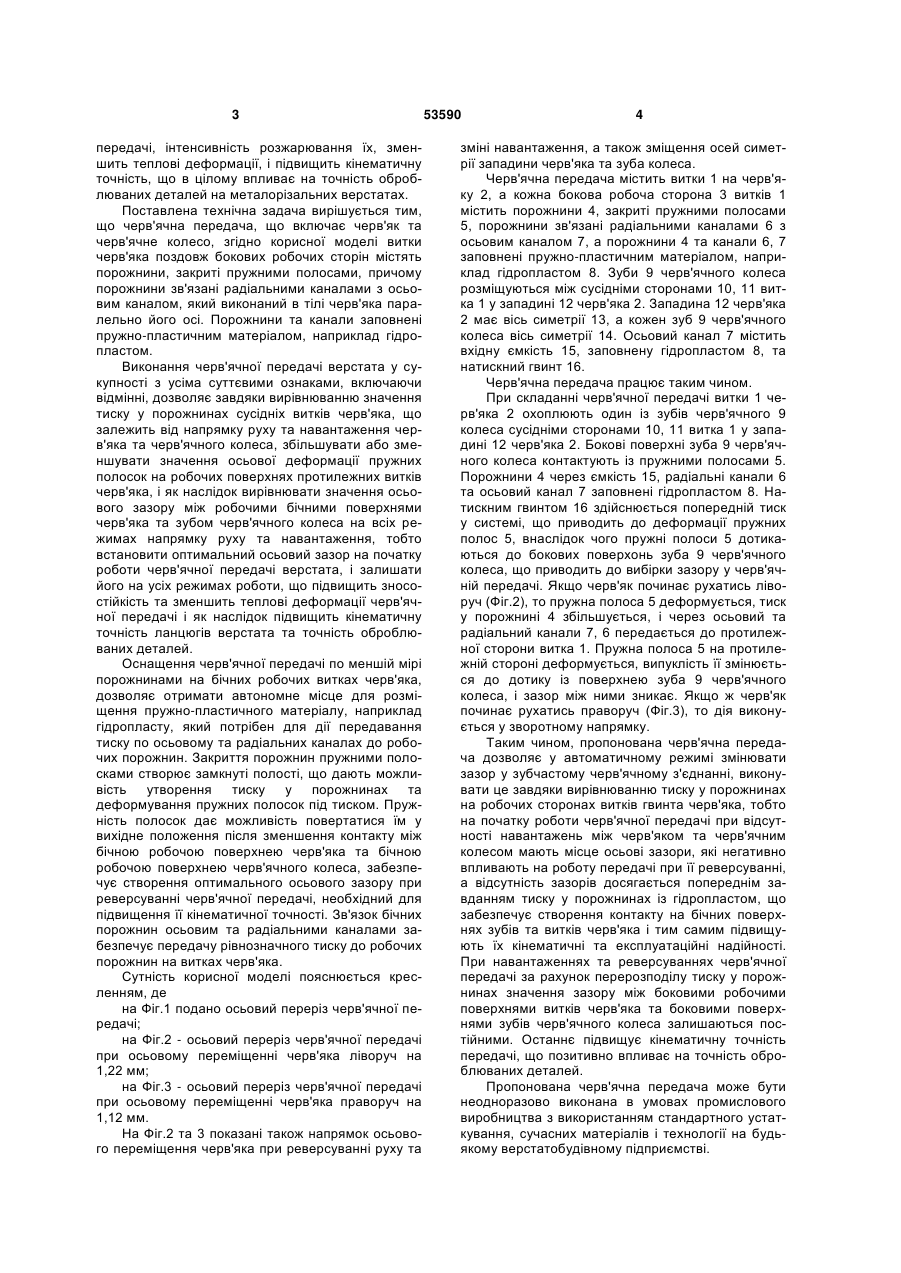

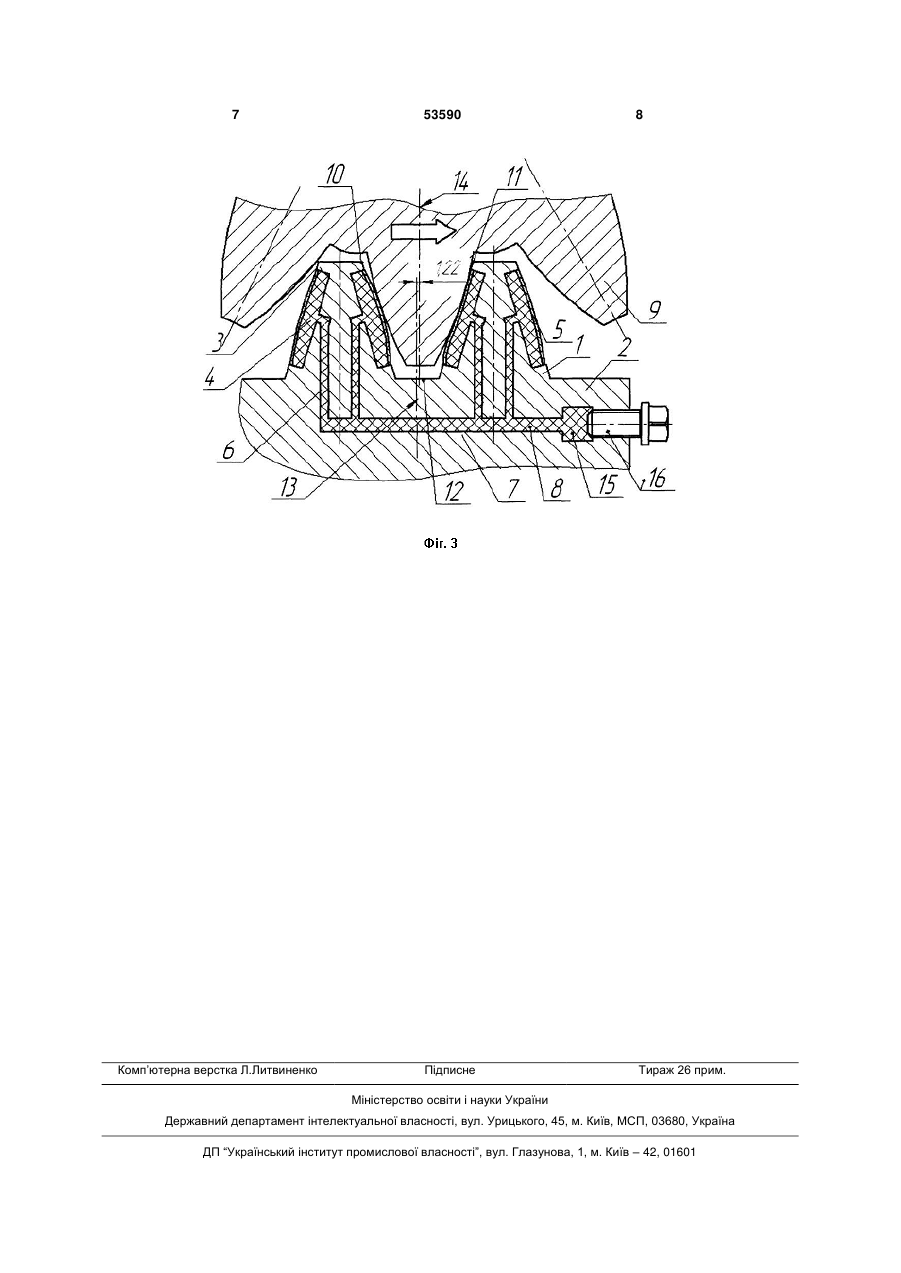

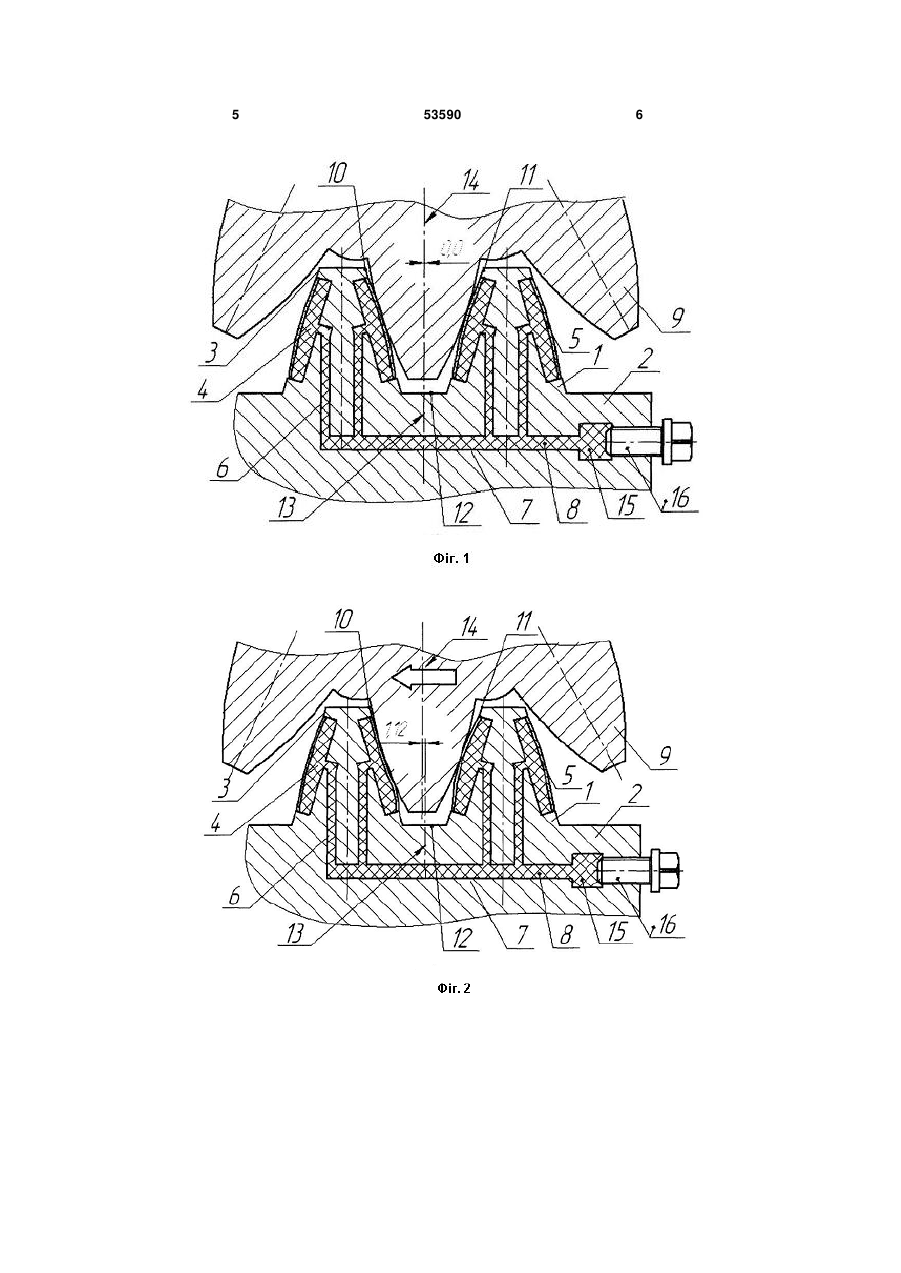

Черв'ячна передача, що включає черв'ячне колесо та черв'як, яка відрізняється тим, що вит 3 передачі, інтенсивність розжарювання їх, зменшить теплові деформації, і підвищить кінематичну точність, що в цілому впливає на точність оброблюваних деталей на металорізальних верстатах. Поставлена технічна задача вирішується тим, що черв'ячна передача, що включає черв'як та черв'ячне колесо, згідно корисної моделі витки черв'яка поздовж бокових робочих сторін містять порожнини, закриті пружними полосами, причому порожнини зв'язані радіальними каналами з осьовим каналом, який виконаний в тілі черв'яка паралельно його осі. Порожнини та канали заповнені пружно-пластичним матеріалом, наприклад гідропластом. Виконання черв'ячної передачі верстата у сукупності з усіма суттєвими ознаками, включаючи відмінні, дозволяє завдяки вирівнюванню значення тиску у порожнинах сусідніх витків черв'яка, що залежить від напрямку руху та навантаження черв'яка та черв'ячного колеса, збільшувати або зменшувати значення осьової деформації пружних полосок на робочих поверхнях протилежних витків черв'яка, і як наслідок вирівнювати значення осьового зазору між робочими бічними поверхнями черв'яка та зубом черв'ячного колеса на всіх режимах напрямку руху та навантаження, тобто встановити оптимальний осьовий зазор на початку роботи черв'ячної передачі верстата, і залишати його на усіх режимах роботи, що підвищить зносостійкість та зменшить теплові деформації черв'ячної передачі і як наслідок підвищить кінематичну точність ланцюгів верстата та точність оброблюваних деталей. Оснащення черв'ячної передачі по меншій мірі порожнинами на бічних робочих витках черв'яка, дозволяє отримати автономне місце для розміщення пружно-пластичного матеріалу, наприклад гідропласту, який потрібен для дії передавання тиску по осьовому та радіальних каналах до робочих порожнин. Закриття порожнин пружними полосками створює замкнуті полості, що дають можливість утворення тиску у порожнинах та деформування пружних полосок під тиском. Пружність полосок дає можливість повертатися їм у вихідне положення після зменшення контакту між бічною робочою поверхнею черв'яка та бічною робочою поверхнею черв'ячного колеса, забезпечує створення оптимального осьового зазору при реверсуванні черв'ячної передачі, необхідний для підвищення її кінематичної точності. Зв'язок бічних порожнин осьовим та радіальними каналами забезпечує передачу рівнозначного тиску до робочих порожнин на витках черв'яка. Сутність корисної моделі пояснюється кресленням, де на Фіг.1 подано осьовий переріз черв'ячної передачі; на Фіг.2 - осьовий переріз черв'ячної передачі при осьовому переміщенні черв'яка ліворуч на 1,22 мм; на Фіг.3 - осьовий переріз черв'ячної передачі при осьовому переміщенні черв'яка праворуч на 1,12 мм. На Фіг.2 та 3 показані також напрямок осьового переміщення черв'яка при реверсуванні руху та 53590 4 зміні навантаження, а також зміщення осей симетрії западини черв'яка та зуба колеса. Черв'ячна передача містить витки 1 на черв'яку 2, а кожна бокова робоча сторона 3 витків 1 містить порожнини 4, закриті пружними полосами 5, порожнини зв'язані радіальними каналами 6 з осьовим каналом 7, а порожнини 4 та канали 6, 7 заповнені пружно-пластичним матеріалом, наприклад гідропластом 8. Зуби 9 черв'ячного колеса розміщуються між сусідніми сторонами 10, 11 витка 1 у западині 12 черв'яка 2. Западина 12 черв'яка 2 має вісь симетрії 13, а кожен зуб 9 черв'ячного колеса вісь симетрії 14. Осьовий канал 7 містить вхідну ємкість 15, заповнену гідропластом 8, та натискний гвинт 16. Черв'ячна передача працює таким чином. При складанні черв'ячної передачі витки 1 черв'яка 2 охоплюють один із зубів черв'ячного 9 колеса сусідніми сторонами 10, 11 витка 1 у западині 12 черв'яка 2. Бокові поверхні зуба 9 черв'ячного колеса контактують із пружними полосами 5. Порожнини 4 через ємкість 15, радіальні канали 6 та осьовий канал 7 заповнені гідропластом 8. Натискним гвинтом 16 здійснюється попередній тиск у системі, що приводить до деформації пружних полос 5, внаслідок чого пружні полоси 5 дотикаються до бокових поверхонь зуба 9 черв'ячного колеса, що приводить до вибірки зазору у черв'ячній передачі. Якщо черв'як починає рухатись ліворуч (Фіг.2), то пружна полоса 5 деформується, тиск у порожнині 4 збільшується, і через осьовий та радіальний канали 7, 6 передається до протилежної сторони витка 1. Пружна полоса 5 на протилежній стороні деформується, випуклість її змінюється до дотику із поверхнею зуба 9 черв'ячного колеса, і зазор між ними зникає. Якщо ж черв'як починає рухатись праворуч (Фіг.3), то дія виконується у зворотному напрямку. Таким чином, пропонована черв'ячна передача дозволяє у автоматичному режимі змінювати зазор у зубчастому черв'ячному з'єднанні, виконувати це завдяки вирівнюванню тиску у порожнинах на робочих сторонах витків гвинта черв'яка, тобто на початку роботи черв'ячної передачі при відсутності навантажень між черв'яком та черв'ячним колесом мають місце осьові зазори, які негативно впливають на роботу передачі при її реверсуванні, а відсутність зазорів досягається попереднім завданням тиску у порожнинах із гідропластом, що забезпечує створення контакту на бічних поверхнях зубів та витків черв'яка і тим самим підвищують їх кінематичні та експлуатаційні надійності. При навантаженнях та реверсуваннях черв'ячної передачі за рахунок перерозподілу тиску у порожнинах значення зазору між боковими робочими поверхнями витків черв'яка та боковими поверхнями зубів черв'ячного колеса залишаються постійними. Останнє підвищує кінематичну точність передачі, що позитивно впливає на точність оброблюваних деталей. Пропонована черв'ячна передача може бути неодноразово виконана в умовах промислового виробництва з використанням стандартного устаткування, сучасних матеріалів і технології на будьякому верстатобудівному підприємстві. 5 53590 6 7 Комп’ютерна верстка Л.Литвиненко 53590 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
