Скребок скребкового конвеєра

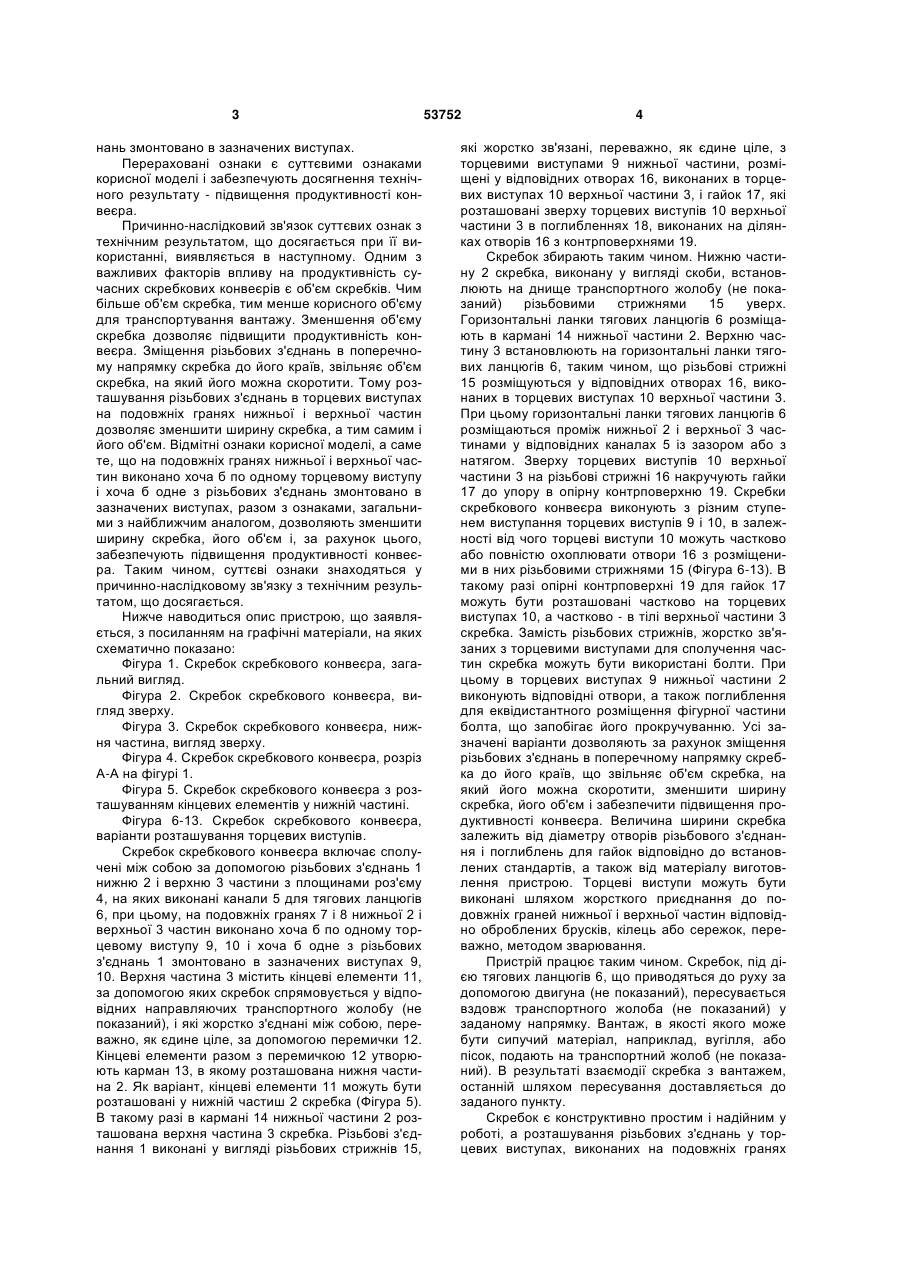

Скребок скребкового конвеєра, що включає сполучені між собою за допомогою різьбових з'єднань нижню і верхню частини з площинами роз'єму, на яких виконані канали для тягових ланцюгів, який відрізняється тим, що на подовжніх гранях нижньої і верхньої частин виконано хоча б по одному торцевому виступу і хоча б одне з різьбових з'єднань змонтовано в зазначених виступах. (19) (21) u201009888 (22) 09.08.2010 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) ВЕРНОХАЄВ ДМИТРО ПАВЛОВИЧ, ГРЯДУЩА ЛАРИСА ВІКТОРІВНА (73) ВЕРНОХАЄВ ДМИТРО ПАВЛОВИЧ, ГРЯДУЩА ЛАРИСА ВІКТОРІВНА 3 нань змонтовано в зазначених виступах. Перераховані ознаки є суттєвими ознаками корисної моделі і забезпечують досягнення технічного результату - підвищення продуктивності конвеєра. Причинно-наслідковий зв'язок суттєвих ознак з технічним результатом, що досягається при її використанні, виявляється в наступному. Одним з важливих факторів впливу на продуктивність сучасних скребкових конвеєрів є об'єм скребків. Чим більше об'єм скребка, тим менше корисного об'єму для транспортування вантажу. Зменшення об'єму скребка дозволяє підвищити продуктивність конвеєра. Зміщення різьбових з'єднань в поперечному напрямку скребка до його країв, звільняє об'єм скребка, на який його можна скоротити. Тому розташування різьбових з'єднань в торцевих виступах на подовжніх гранях нижньої і верхньої частин дозволяє зменшити ширину скребка, а тим самим і його об'єм. Відмітні ознаки корисної моделі, а саме те, що на подовжніх гранях нижньої і верхньої частин виконано хоча б по одному торцевому виступу і хоча б одне з різьбових з'єднань змонтовано в зазначених виступах, разом з ознаками, загальними з найближчим аналогом, дозволяють зменшити ширину скребка, його об'єм і, за рахунок цього, забезпечують підвищення продуктивності конвеєра. Таким чином, суттєві ознаки знаходяться у причинно-наслідковому зв'язку з технічним результатом, що досягається. Нижче наводиться опис пристрою, що заявляється, з посиланням на графічні матеріали, на яких схематично показано: Фігура 1. Скребок скребкового конвеєра, загальний вигляд. Фігура 2. Скребок скребкового конвеєра, вигляд зверху. Фігура 3. Скребок скребкового конвеєра, нижня частина, вигляд зверху. Фігура 4. Скребок скребкового конвеєра, розріз А-А на фігурі 1. Фігура 5. Скребок скребкового конвеєра з розташуванням кінцевих елементів у нижній частині. Фігура 6-13. Скребок скребкового конвеєра, варіанти розташування торцевих виступів. Скребок скребкового конвеєра включає сполучені між собою за допомогою різьбових з'єднань 1 нижню 2 і верхню 3 частини з площинами роз'єму 4, на яких виконані канали 5 для тягових ланцюгів 6, при цьому, на подовжніх гранях 7 і 8 нижньої 2 і верхньої 3 частин виконано хоча б по одному торцевому виступу 9, 10 і хоча б одне з різьбових з'єднань 1 змонтовано в зазначених виступах 9, 10. Верхня частина 3 містить кінцеві елементи 11, за допомогою яких скребок спрямовується у відповідних направляючих транспортного жолобу (не показаний), і які жорстко з'єднані між собою, переважно, як єдине ціле, за допомогою перемички 12. Кінцеві елементи разом з перемичкою 12 утворюють карман 13, в якому розташована нижня частина 2. Як варіант, кінцеві елементи 11 можуть бути розташовані у нижній частиш 2 скребка (Фігура 5). В такому разі в кармані 14 нижньої частини 2 розташована верхня частина 3 скребка. Різьбові з'єднання 1 виконані у вигляді різьбових стрижнів 15, 53752 4 які жорстко зв'язані, переважно, як єдине ціле, з торцевими виступами 9 нижньої частини, розміщені у відповідних отворах 16, виконаних в торцевих виступах 10 верхньої частини 3, і гайок 17, які розташовані зверху торцевих виступів 10 верхньої частини 3 в поглибленнях 18, виконаних на ділянках отворів 16 з контрповерхнями 19. Скребок збирають таким чином. Нижню частину 2 скребка, виконану у вигляді скоби, встановлюють на днище транспортного жолобу (не показаний) різьбовими стрижнями 15 уверх. Горизонтальні ланки тягових ланцюгів 6 розміщають в кармані 14 нижньої частини 2. Верхню частину 3 встановлюють на горизонтальні ланки тягових ланцюгів 6, таким чином, що різьбові стрижні 15 розміщуються у відповідних отворах 16, виконаних в торцевих виступах 10 верхньої частини 3. При цьому горизонтальні ланки тягових ланцюгів 6 розміщаються проміж нижньої 2 і верхньої 3 частинами у відповідних каналах 5 із зазором або з натягом. Зверху торцевих виступів 10 верхньої частини 3 на різьбові стрижні 16 накручують гайки 17 до упору в опірну контрповерхню 19. Скребки скребкового конвеєра виконують з різним ступенем виступання торцевих виступів 9 і 10, в залежності від чого торцеві виступи 10 можуть частково або повністю охоплювати отвори 16 з розміщеними в них різьбовими стрижнями 15 (Фігура 6-13). В такому разі опірні контрповерхні 19 для гайок 17 можуть бути розташовані частково на торцевих виступах 10, а частково - в тілі верхньої частини 3 скребка. Замість різьбових стрижнів, жорстко зв'язаних з торцевими виступами для сполучення частин скребка можуть бути використані болти. При цьому в торцевих виступах 9 нижньої частини 2 виконують відповідні отвори, а також поглиблення для еквідистантного розміщення фігурної частини болта, що запобігає його прокручуванню. Усі зазначені варіанти дозволяють за рахунок зміщення різьбових з'єднань в поперечному напрямку скребка до його країв, що звільняє об'єм скребка, на який його можна скоротити, зменшити ширину скребка, його об'єм і забезпечити підвищення продуктивності конвеєра. Величина ширини скребка залежить від діаметру отворів різьбового з'єднання і поглиблень для гайок відповідно до встановлених стандартів, а також від матеріалу виготовлення пристрою. Торцеві виступи можуть бути виконані шляхом жорсткого приєднання до подовжніх граней нижньої і верхньої частин відповідно оброблених брусків, кілець або сережок, переважно, методом зварювання. Пристрій працює таким чином. Скребок, під дією тягових ланцюгів 6, що приводяться до руху за допомогою двигуна (не показаний), пересувається вздовж транспортного жолоба (не показаний) у заданому напрямку. Вантаж, в якості якого може бути сипучий матеріал, наприклад, вугілля, або пісок, подають на транспортний жолоб (не показаний). В результаті взаємодії скребка з вантажем, останній шляхом пересування доставляється до заданого пункту. Скребок є конструктивно простим і надійним у роботі, а розташування різьбових з'єднань у торцевих виступах, виконаних на подовжніх гранях 5 нижньої і верхньої його частин, дозволяє виготовляти скребок із зменшеною шириною, тобто із зменшеним об'ємом, що забезпечує підвищення 53752 6 продуктивності конвеєра і дає рішенню, що заявляється, перевагу над аналогами. 7 53752 8 9 Комп’ютерна верстка А. Крулевський 53752 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
