Спосіб електрогідроімпульсного очищення свинцевих пластин акумуляторних батарей та установка для його здійснення

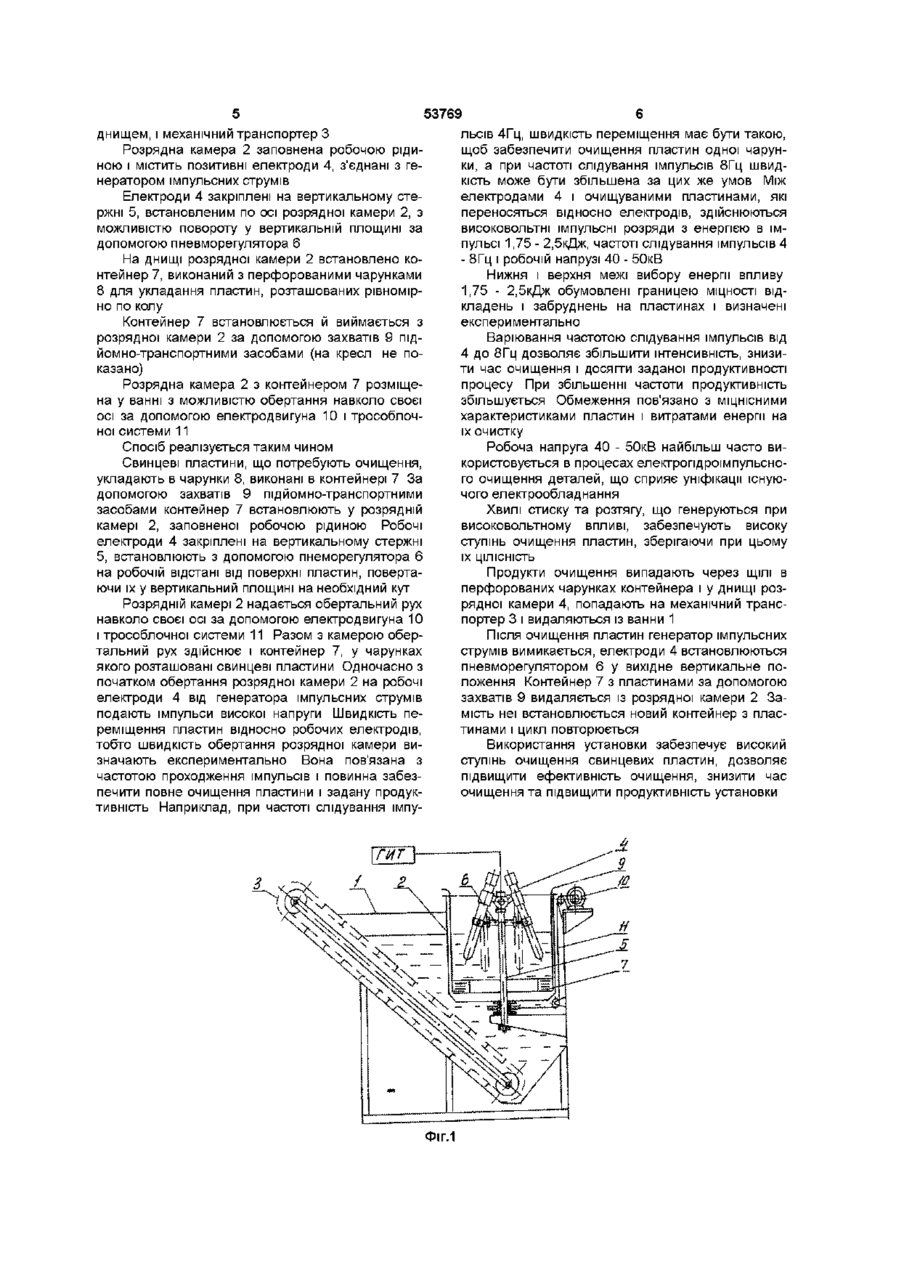

1 Спосіб електропдроімпульсного очищення свинцевих пластин акумуляторних батарей, який включає укладання пластин в контейнер, занурення контейнера в робочу рідину, розміщення робочих електродів над поверхнею пластин і очищення впливом на пластини високовольтними імпульсними розрядами, який відрізняється тим, що вплив здійснюють з енергією в імпульсі 1,75 2,5 кДж і частотою прямування імпульсів 4 - 8 Гц при одночасному обертальному переміщенні пластин відносно робочих електродів із заданою швидкістю 2 Установка для електропдроімпульсного очищення свинцевих пластин акумуляторних батарей, яка містить ванну для робочої рідини, робочі електроди, контейнер, механічний транспортер, яка відрізняється тим, що вона оснащена розрядною камерою з перфорованим днищем, розміщеною вертикально у ванні з можливістю обертання навколо своєї осі, і вертикальним стержнем, встановленим по осі розрядної камери, на якому з можливістю повороту у вертикальній площині закріплені робочі електроди, а контейнер виконано 3 перфорованими чарунками і встановлено у розрядній камері О Винахід відноситься до електропдроімпульсноі обробки виробів і може бути використаний для очищення свинцевих пластин акумуляторних батарей від продуктів електролізу та інших забруднень Відомо спосіб очищення шляхом дії електрогідравлічних ударів на поверхню оброблюваного об'єкта (див а с № 121053 МПК В23Р 25/00, опубл 23 09 64 — Б В № 18) Ознакою, спільною з суттєвою ознакою винаходу, що заявляється, є дія на поверхню оброблюваного об'єкта електрогідравлічними ударами, які генеруються при високовольтних імпульсних розрядах у рідині До причин, що перешкоджають одержанню необхідного технічного результату, слід віднести те, що у відомому технічному рішенні не вказані параметри очищення поверхонь оброблюваного об'єкта від різних забруднень, що не дозволяє одержати хвилі стиску і розтягу, які забезпечують високий ступінь очищення пластин, зберігаючи при цьому ЦІЛІСНІСТЬ свинцевих пластин або їх фрагменти Відомо пристрій для електропдроімпульсного очищення виробів (див патент України № 1834 МПК5 В22Д 29/00, опубл "Промислова власність" № 4, 1994, с 3 21), який містить бак з робочою рідиною, контейнер, струмоводи, вузол переміщення струмоводів і генератор імпульсних струмів Ознаки, загальні з суттєвими ознаками установки, що заявляється - бак з робочою рідиною, - електроди (струмоводи), - генератор імпульсних струмів, - контейнер Причини, що перешкоджають одержанню необхідного технічного результату Конструкція пристрою не передбачає переміщення оброблюваного виробу у рідині під час обробки, що сприяло б повному видаленню забруднень з поверхні очищуваних пластин, скороченню часу їх очищення За прототип прийнято спосіб електрогідравлічного очищення виробів (див пат України № 1834, МПК5 В22Д 29/00, опубл ПВ № 4, 1994, стр 3 21), що включає укладання виробів у контейнер, розміщення струмоводів біля їх поверхні, заглиблення контейнера в робочу рідину та очищення дією електрогідравлічних розрядів з одночасним переміщенням струмопідводів уздовж (О со ю 53769 систем у режимі обернутого розряду, при цьому розміщення робочих електродів біля їх поверхні, напруга між струмоводами складає 10 15кВ, а занурення контейнера в робочу рідину та очищенчастота проходження розрядів 2 10Гц ня впливом на пластини високовольтними імпульсними розрядами, згідно з винаходом, вплив здійОзнаками, спільними з суттєвими ознаками снюють з енергією в імпульсі 1,75 - 2,5кДж, частоті винаходу, що заявляється, є такі слідування імпульсів 4 - 8Гц При одночасному - складання виробів у контейнер, переміщенні пластин відносно робочих електродів - розміщення робочих струмоводів - електроіз заданою швидкістю дів біля поверхні виробів, - занурення контейнера в робочу рідину, Суть винаходу, що заявляється, полягає і в тому, що установка для електропдроімпульсного - очистка впливом на виріб високовольтними очищення свинцевих пластин акумуляторних баімпульсними розрядами в рідині тарей, яка включає ванну для робочої рідини, роПричиною, що перешкоджає одержанню очікубочі електроди, контейнер, механічний транспорваного технічного результату, є те, що вказані патер, згідно з винаходом, оснащена розрядною раметри очищення високовольтними імпульсними камерою з перфорованим днищем, розміщеного розрядами не дозволяють забезпечити високий вертикально у ванні з можливістю обертання наступень очищення свинцевих пластин, зберігаючи вколо своєї осі, і вертикальним стержнем, встанопри цьому їх ЦІЛІСНІСТЬ вленим по осі розрядної камери, на якому з можПрототипом установки, що заявляється, є ливістю повороту у вертикальній площині, "Установка для електрогідравлічного очищення закріплені робочі електроди, а контейнер виконано виливків" (ДИВ авт свід № 902383 МПКЗ В23Д з перфорованими чарунками і встановлено у роз29/00, опубл БВ № 1, 1988р), яка включає ванну рядній камері для робочої рідини, робочий електрод з механізмом його переміщення до виливка, контейнер для Розкриваючи причинно-наслідковий зв'язок виливків з механізмом його переміщення в робочу між суттєвими ознаками способу, що заявляється, зону ванни, генератор імпульсних струмів, класиі технічним результатом, необхідно зазначити тафікаторну та дренажну ємкості, при цьому класике фікаторна ємкість оснащена механічним транспоПараметри дії, високовольтними імпульсними ртером для подання відпрацьованої суміші у розрядами що заявляються при переміщенні пласдренажну ємкість, а також патрубком для повертин відносно робочих електродів із заданою швиднення робочої рідині і напорним патрубком систекістю у сполученні з ознаками попередніми обробми гідротранспорту, встановленими у верхній часці та указаними в обмежувальній частині формули, тині ємкості з протилежних боків, а дренажна дозволяють одержувати хвилі стиску та розтягу, ємкість оснащена системою відкачки рідини які забезпечують високий ступінь очищення свинцевих пластин, зберігаючи при цьому ЦІЛІСНІСТЬ Ознаки, що співпадають з суттєвими ознаками пластин або їх фрагменти установки, яка заявляється - ванна з робочою рідиною, Розкриваючи причинно-наслідковий зв'язок між суттєвими ознаками установки, що заявляєть- електрод, ся, і технічним результатом, необхідно ВІДМІТИТИ - контейнер, таке - механічний транспортер Причини, що перешкоджають одержанню не- ВІДМІННІ ознаки розрядна камера з перфорообхідного технічного результату Контейнер для ваним днищем, розміщена у ванні з можливістю виливків має можливість переміщення тільки до обертання навколо своєї осі - дозволяють посліробочої зони ванни та не передбачено перемідовно оброблювати пластини, розташовані в конщення оброблюваних виробів у рідині під час їх тейнері, забезпечуючи високий ступінь очистки, обробки високовольтними імпульсними розряда- Відмінна ознака вертикальний стержень, на ми, що сприяло би повному видаленню забрудякому з можливістю повороту у вертикальній плонень з поверхні очищуваних пластин, скороченню щині, закріплені електроди - дозволяє регулювати часу їх очищення розрядний проміжок між електродами та оброблюваними пластинами В основу винаходу поставлена задача створити спосіб електропдроімпульсного очищення - Відмінна ознака контейнер виконано з персвинцевих пластин акумуляторних батарей, в якофорованими чарунками і встановлено в розрядній му режим обробки дозволить одержувати хвилі камері - забезпечує можливість послідовно обробстиску та розтягу, що забезпечують високий стулювати розміщені в чарунках пластини пінь очищення свинцевих пластин, зберігаючи при Таким чином, ВІДМІННІ ознаки установки, що цьому ЦІЛІСНІСТЬ пластин або їх фрагменти заявляється, у сукупності з відомими суттєвими ознаками забезпечать високий ступінь очистки В основу винаходу також поставлена задача свинцевих пластин, що дозволить підвищити ефеудосконалити установку для очищення свинцевих ктивність очищення, знизити час очистки та підвипластин акумуляторних батарей, в якій введення щити продуктивність установки нових конструктивних елементів забезпечить високий ступінь очищення свинцевих пластин, що Суть винаходу пояснюється кресленням, де на дозволить підвищити ефективність очищення і фіг 1 зображена установка, що заявляється, у розпродуктивність установки різі, на фиг 2 - вид на установку зверху Суть винаходу, що заявляється, полягає в тоУстановка для електропдроімпульсної очистки му, що у способі електропдроімпульсного очищенсвинцевих пластин акумуляторних батарей містить ня свинцевих пластин акумуляторних батарей, ванну 1 з робочою рідиною, в якій вертикально який включає складання пластин у контейнер, встановлена розрядна камера 2 з перфорованим 53769 днищем, і механічний транспортер З Розрядна камера 2 заповнена робочою рідиною і містить позитивні електроди 4, з'єднані з генератором імпульсних струмів Електроди 4 закріплені на вертикальному стержні 5, встановленим по осі розрядної камери 2, з можливістю повороту у вертикальній площині за допомогою пневморегулятора 6 На днищі розрядної камери 2 встановлено контейнер 7, виконаний з перфорованими чарунками 8 для укладання пластин, розташованих рівномірно по колу Контейнер 7 встановлюється й виймається з розрядної камери 2 за допомогою захватів 9 підйомно-транспортними засобами (на кресл не показано) Розрядна камера 2 з контейнером 7 розміщена у ванні з можливістю обертання навколо своєї осі за допомогою електродвигуна 10 і трособлочноі системи 11 Спосіб реалізується таким чином Свинцеві пластини, що потребують очищення, укладають в чарунки 8, виконані в контейнері 7 За допомогою захватів 9 підйомно-транспортними засобами контейнер 7 встановлюють у розрядній камері 2, заповненої робочою рідиною Робочі електроди 4 закріплені на вертикальному стержні 5, встановлюють з допомогою пнеморегулятора 6 на робочій відстані від поверхні пластин, повертаючи їх у вертикальний площині на необхідний кут Розрядній камері 2 надається обертальний рух навколо своєї осі за допомогою електродвигуна 10 і трособлочної системи 11 Разом з камерою обертальний рух здійснює і контейнер 7, у чарунках якого розташовані свинцеві пластини Одночасно з початком обертання розрядної камери 2 на робочі електроди 4 від генератора імпульсних струмів подають імпульси високої напруги Швидкість переміщення пластин відносно робочих електродів, тобто швидкість обертання розрядної камери визначають експериментально Вона пов'язана з частотою проходження імпульсів і повинна забезпечити повне очищення пластини і задану продуктивність Наприклад, при частоті слідування імпу льсів 4Гц, швидкість переміщення має бути такою, щоб забезпечити очищення пластин одної чарунки, а при частоті слідування імпульсів 8Гц швидкість може бути збільшена за цих же умов Між електродами 4 і очищуваними пластинами, які переносяться відносно електродів, здійснюються високовольтні імпульсні розряди з енергією в імпульсі 1,75 - 2,5кДж, частоті слідування імпульсів 4 - 8Гц і робочій напрузі 40 - 50кВ Нижня і верхня межі вибору енергії впливу 1,75 - 2,5кДж обумовлені границею МІЦНОСТІ відкладень і забруднень на пластинах і визначені експериментально Варіювання частотою слідування імпульсів від 4 до 8Гц дозволяє збільшити інтенсивність, знизити час очищення і досягти заданої продуктивності процесу При збільшенні частоти продуктивність збільшується Обмеження пов'язано з МІЦНІСНИМИ характеристиками пластин і витратами енергії на їх очистку Робоча напруга 40 - 50кВ найбільш часто використовується в процесах електропдроімпульсного очищення деталей, що сприяє уніфікації існуючого електрообладнання Хвилі стиску та розтягу, що генеруються при високовольтному впливі, забезпечують високу ступінь очищення пластин, зберігаючи при цьому IX ЦІЛІСНІСТЬ Продукти очищення випадають через ЩІЛІ в перфорованих чарунках контейнера і у днищі розрядної камери 4, попадають на механічний транспортер 3 і видаляються із ванни 1 Після очищення пластин генератор імпульсних струмів вимикається, електроди 4 встановлюються пневморегулятором 6 у вихідне вертикальне положення Контейнер 7 з пластинами за допомогою захватів 9 видаляється із розрядної камери 2 Замість неї встановлюється новий контейнер з пластинами і цикл повторюється Використання установки забезпечує високий ступінь очищення свинцевих пластин, дозволяє підвищити ефективність очищення, знизити час очищення та підвищити продуктивність установки Фіг.1 53769 Фіг.2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
