Пристрій для заряду накопичувального конденсатора
Номер патенту: 5285
Опубліковано: 28.12.1994
Автори: Білокриницький Микола Степанович, Світельський Олексій Леонідович, Пономарев Ігор Григорович, Гранкін Андрій Вікторович, Волков Ігор Володимирович, Мясніков Олександр Геннадійович
Формула / Реферат
(57) 1. Устройство для заряда накопительного конденсатора, содержащее индуктивный накопитель, первая входная клемма которого соединена с первой шиной питания, вторая клемма через ключ и датчик тока соединена со второй шиной питания, а выход индуктивного накопителя соединен с выпрямителем, первый выходной вывод которого соединен с потенциальной клеммой для подключения накопительного конденсатора, компаратор, первый вход которого подключен к датчику тока, отличающееся тем, что в него введены генератор импульсов и триггер, первый, вход которого соединен с выходом генератора импульсов, второй вход соединен с выходом компаратора, а выход - с управляющим входом ключа, пороговый блок, выход которого соединен со вторым входом компаратора, делитель напряжения и дополнительный датчик тока, первая клемма которого соединена со вторым выходным выводом выпрямителя и первым входным выводом порогового блока, вторая клемма дополнительного датчика тока соединена с общей клеммой для подключения накопительного конденсатора и первой клеммой делителя напряжения, вторая клемма делителя напряжения соединена с потенциальной клеммой для подключения накопительного конденсатора, а средняя точка делителя напряжения соединена со вторым входным выводом порогового блока.
2. Устройство для заряда накопительного конденсатора по п. 1, отличающееся тем, что пороговый блок выполнен в виде соединенных последовательно первого порогового узла, оптронного узла и второго порогового узла, причем входные выводы первого порогового узла являются входными выводами порогового блока, а выход второго порогового узла является выходом порогового блока.
Текст
УКРАЇНА (19) 01) (13) (51)5 H 03 К 3/53, Н 02 М 9/04 . ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ 1АТЕНТНЕ ІІДОМСТВО НА ВИНАХІД 54) ПРИСТРІЙ ДЛЯ ЗАРЯДУ НАКОПИЧУВАЛЬНОГО КОНДЕНСАТОРА 1 20)94250564, 13.04.93 21)4891233/21 22)17.12.90, SU 46)28.12.94. Еюп. N? 7-1 56) 1. Авторское свидетельство СССР vc 1003313, кл. Н 03 К 3/53, f І. Авторское свидетельство СССР № 1334328. кл. Н 02 М 9/04 (прототип). 71) Інститут електродинаміки АН УРСР 72) Волков frop Володимирович, Пономарев гор Григорович, Світельський Олексій Ле)нідович, Мясніков Олександр Геннадійович, Гранкін Андрій Вікторович, зілокриницький Микола Степанович 73) Інститут електродинаміки АН України 57) 1. Устройство для заряда накопительноо конденсатора, содержащее индуктивный

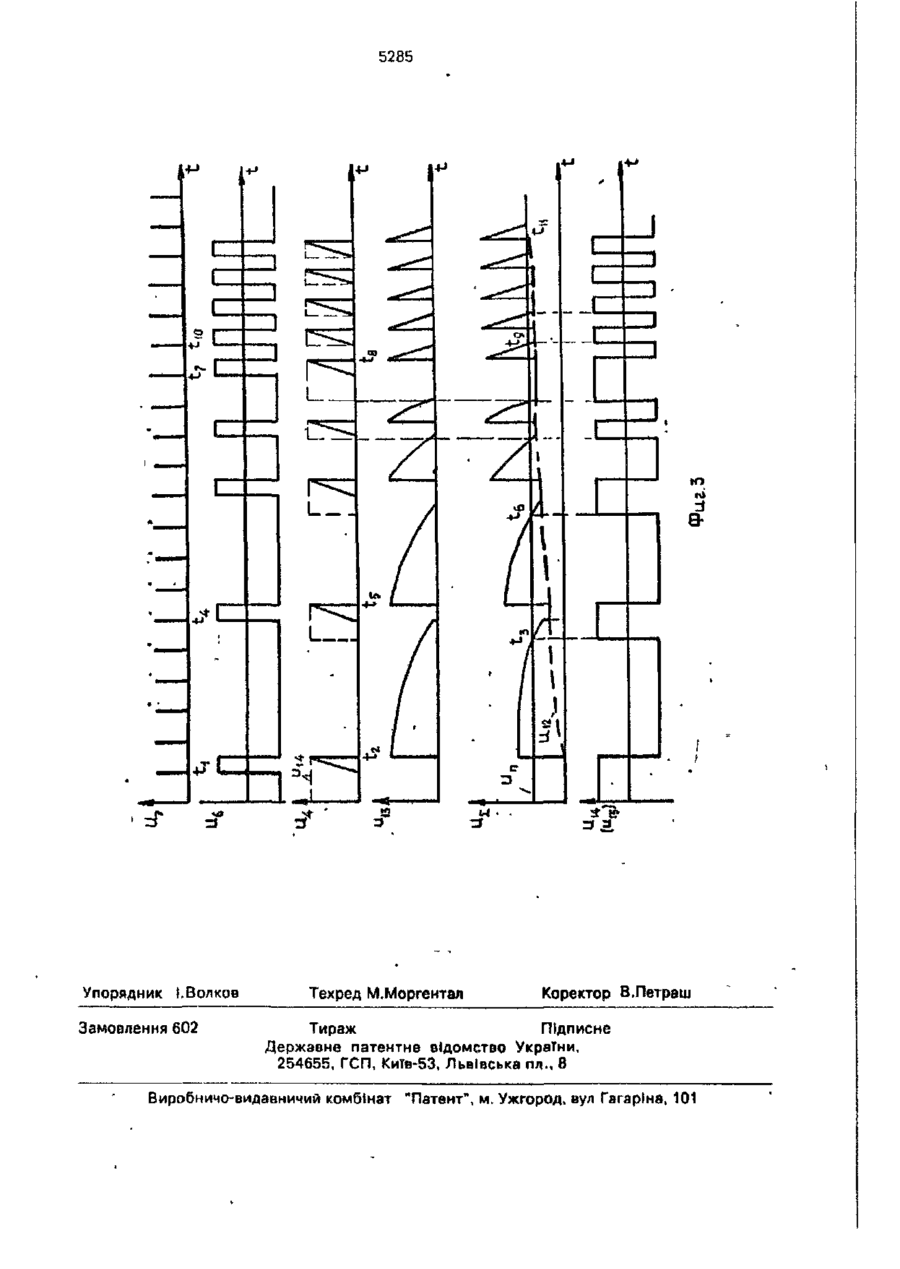

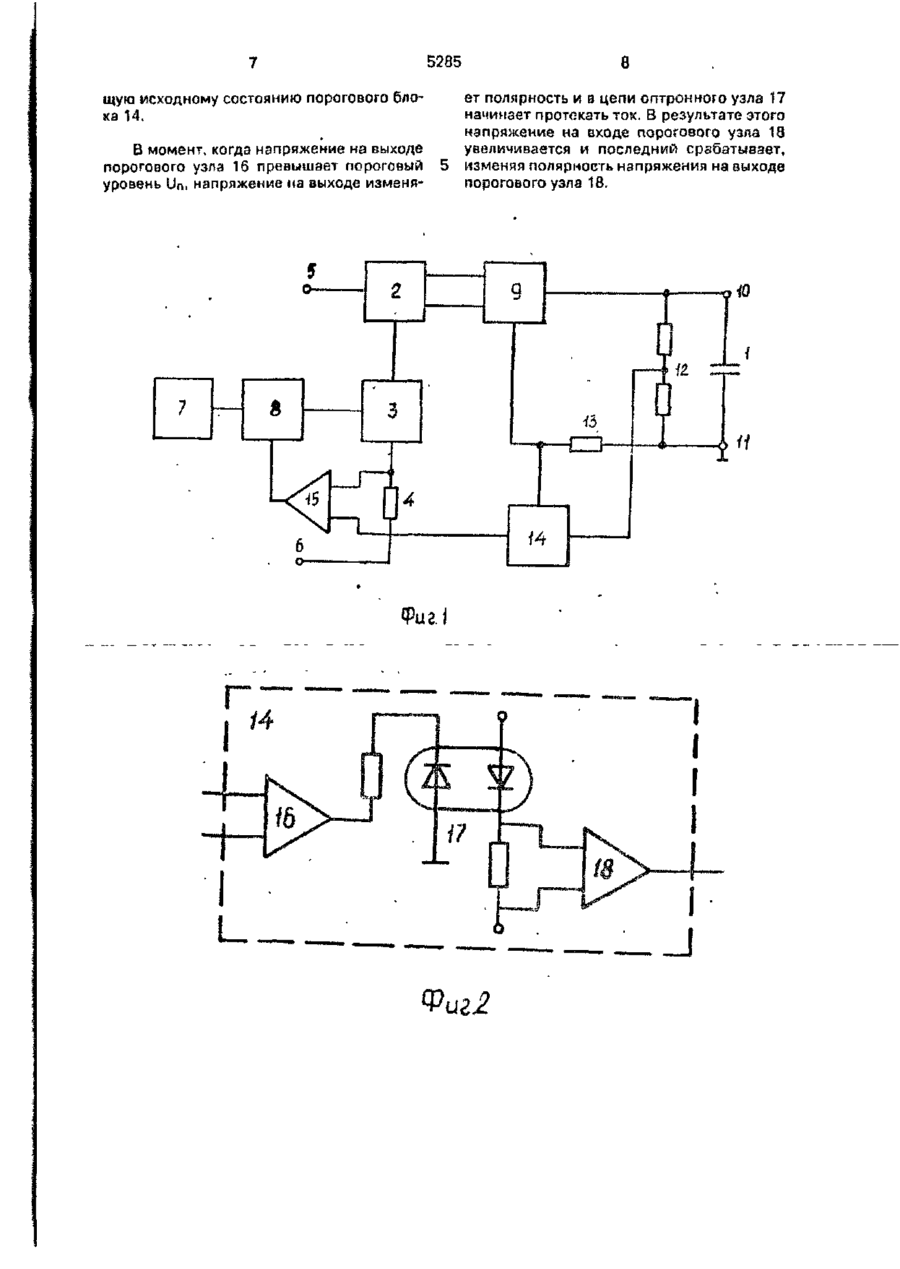

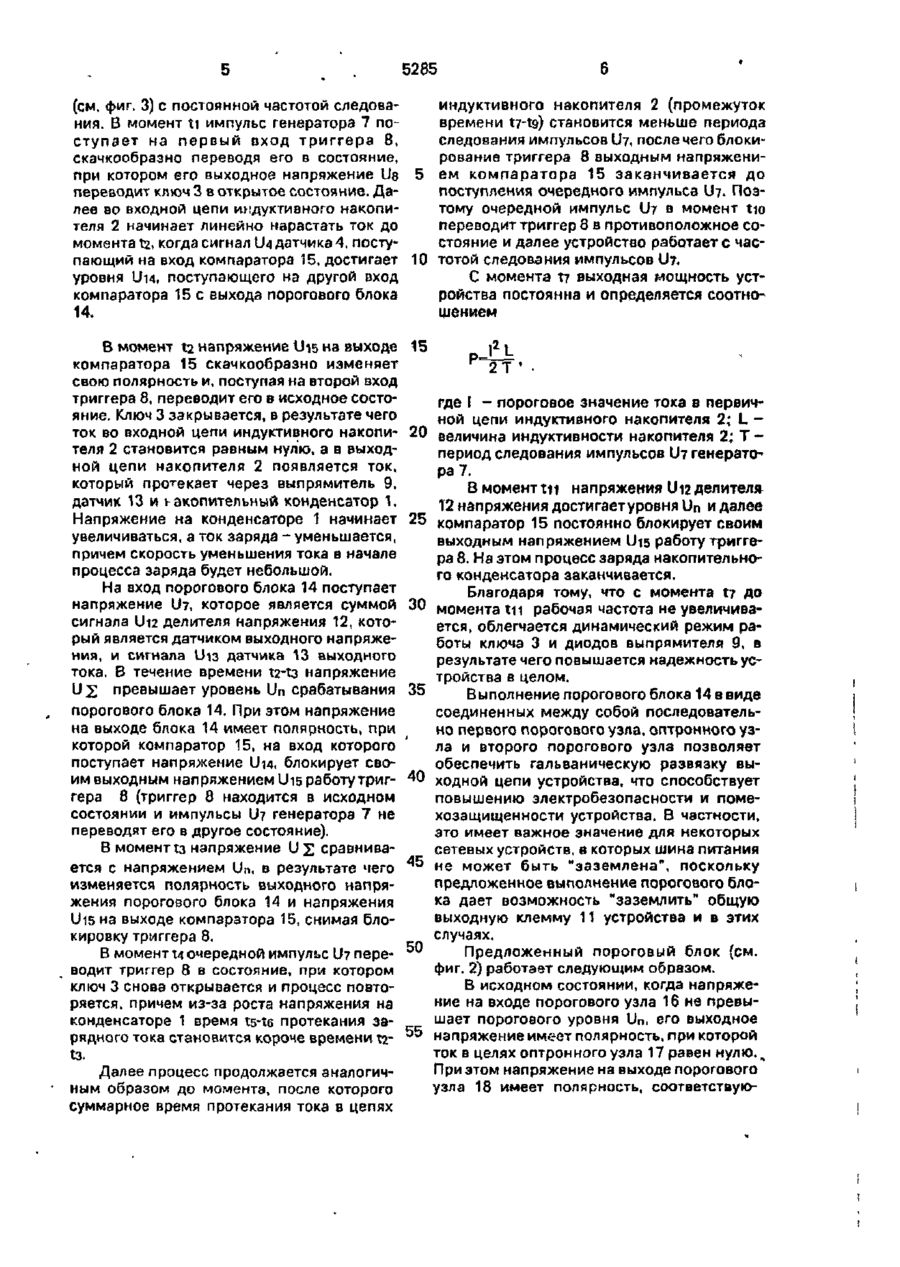

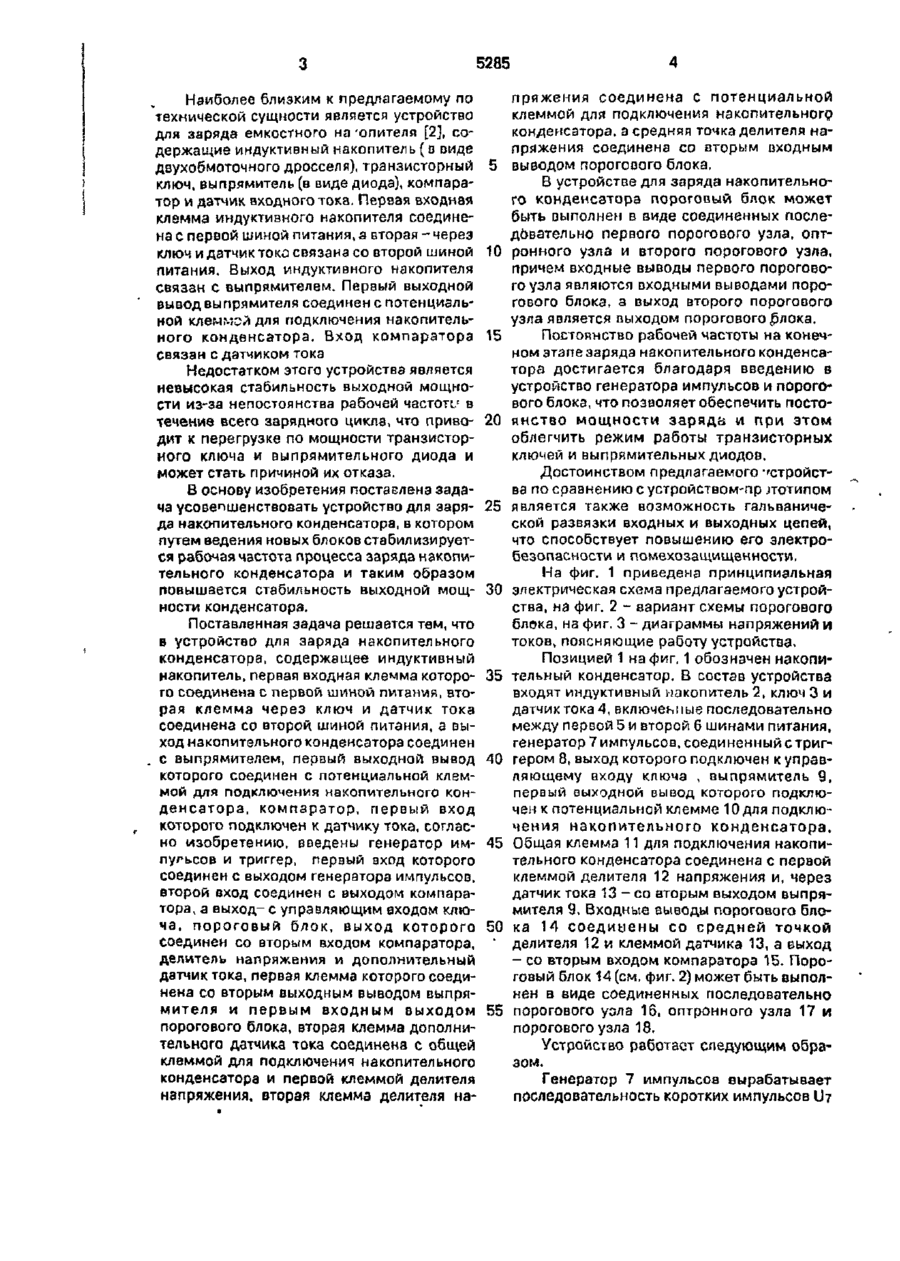

ДивитисяДодаткова інформація
Назва патенту англійськоюCharging device for storage capacitor
Автори англійськоюVolkov Ihor Volodymyrovych, Ponomarev Ihor Hryhorovych, Svitelskyi Oleksii Leonidovych, Miasnikov Oleksandr Hennadiiovych, Hrankin Andrii Viktorovych, Bilokrynytskyi Mykola Stepanovych
Назва патенту російськоюУстройство для заряда накопительного конденсатора
Автори російськоюВолков Игорь Владимирович, Пономарев Игорь Григорьевич, Свительский Алексей Леонидович, Мясников Александр Геннадьевич, Гранкин Андрей Викторович, Белокриницкий Николай Степанович
МПК / Мітки
Мітки: заряду, накопичувального, пристрій, конденсатора
