Фільтруючий елемент

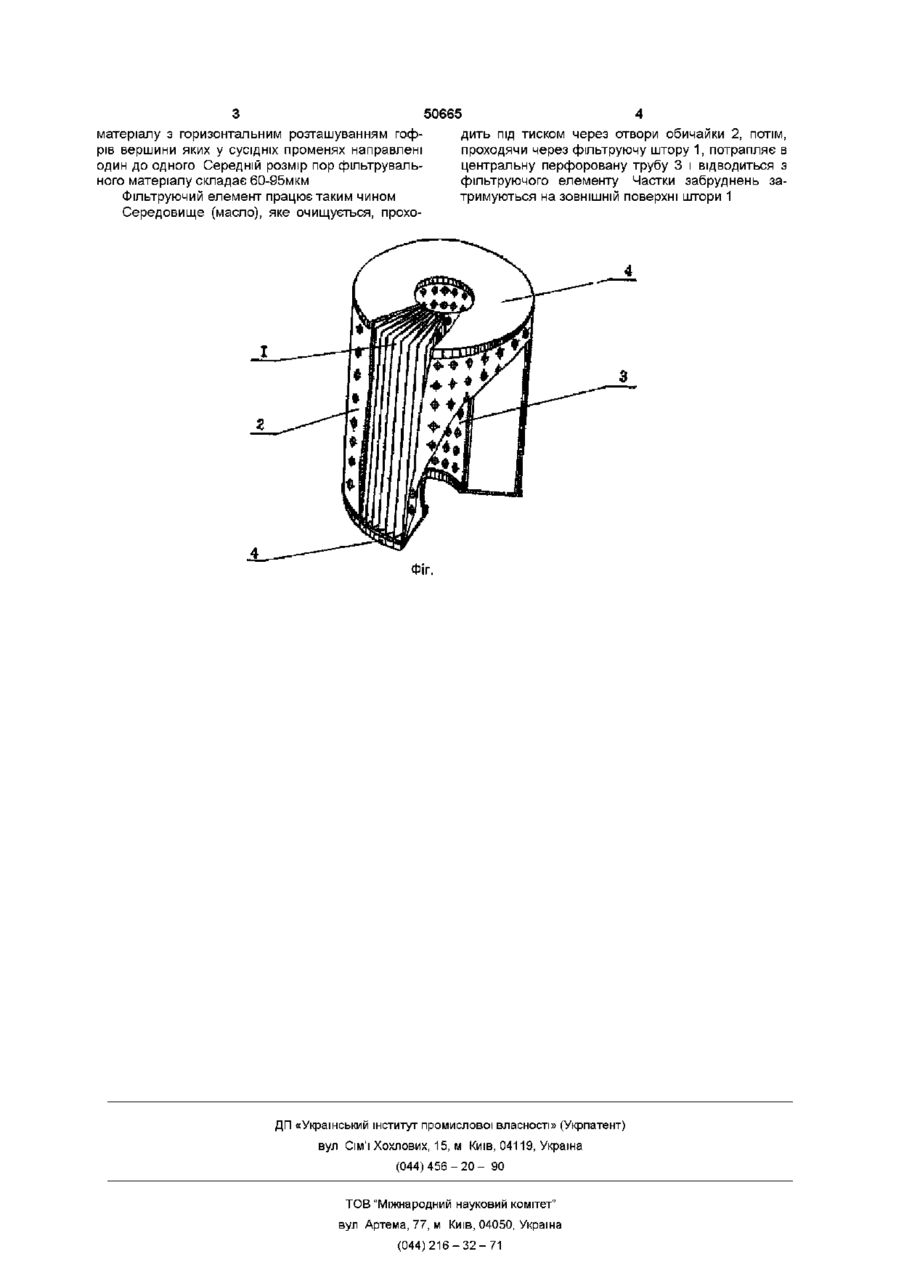

Фільтруючий елемент, що містить штору у вигляді багатопроменевої зірки, центральну перфоровану трубку та ущільнювальні кришки, який відрізняється тим, що штора виконана з гофрованого фільтрувального матеріалу з горизонтальним розташуванням гофрів, вершини яких у сусідніх променях направлені одна до одної, при цьому середній розмір пор фільтрувального матеріалу складає 60 - 95мкм Винахід відноситься до машинобудування, а саме, очищення рідин, наприклад, масла у двигунах внутрішнього згоряння, і може бути використаний в автомобільній, тракторній та інших галузях промисловості Відомий фільтруючий елемент, що містить фільтруючу штору у вигляді багатопроменевої зірки, споряджений гофрованими вставками, поверхня яких складає 25-30% від загальної поверхні фільтрації (див а с №647002, кп В01Д 27/06) Недоліками відомого фільтруючого елементу є високий гідравлічний опір та складність конструкції, що обумовлено наявністю гофрованих вставок Відомий фільтруючий елемент, вибраний як прототип, що містить перфоровану центральну трубку, штору у вигляді багатопроменевої зірки з дренажним підшарком, який призначений для усунення злипання променів Дренажний підшарок, виконаний у вигляді укладених один на одного у два ряди ниток з поліетилену високої ЩІЛЬНОСТІ, утворюючих безвузлову сітку КІНЦІ штори зкріплені з сіткою (див а с №571285, кп В01Д27/06) Недоліком даного фільтруючого елементу є складність виготовлення і, як наслідок, підвищена вартість Це зумовлено необхідністю виготовлення дренажного підшарку у вигляді безвузлової сітки з топроменевої зірки, центральну перфоровану трубку та ущільнювальні кришки, згідно винаходу, штора виконана з гофрованого фільтрувального матеріалу з горизонтальним розташуванням гофрів вершини яких у сусідніх променях направлені одна до одної, при цьому середній розмір пор фільтрувального матеріалу складає 60-95мкм Виконання штори з гофрованого фільтрувального матеріалу з горизонтальним розташуванням гофрів вершини яких у сусідніх променях направлені один до одного, значно підвищує жорсткість фільтрувального матеріалу, чим усуває злипання променів, спрощує процес виготовлення штори і конструкцію фільтруючого елементу, знижує його вартість Виконання фільтрувального матеріалу з середнім розміром пор 60-95мкм забезпечує оптимальну тонкість фільтрації, що дає змогу поліпшити якість фільтрації та гідравлічну характеристику фільтруючого елементу Технічний результат, що отримується при здійсненні винаходу, виражається в підвищенні жорсткості фільтрувального матеріалу, покращенні якості фільтрації, спрощенні конструкції та зниженні вартості фільтруючого елементу Сутність винаходу пояснюється кресленням на якому зображений фільтруючий елемент, загальний вигляд Фільтруючий елемент містить штору 1 у вигляді багатопроменевої зірки, розташованої між перфорованою обичайкою 2 та центральною перфорованою трубкою 3 По торцях фільтруючого елементу розміщені ущільнювальні кришки 4 Штора 1 виконана з гофрованого фільтрувального поліетилену високої ЩІЛЬНОСТІ та з'єднання КІНЦІВ штори з сіткою В основу винаходу поставлене завдання створення фільтруючого елементу, в якому нове виконання штори дозволило б спростити конструкцію та зменшити його вартість Поставлене завдання вирішується тим, що фільтруючий елемент містить штору у вигляді бага ю (О (О о ю матеріалу з горизонтальним розташуванням гофрів вершини яких у сусідніх променях направлені один до одного Середній розмір пор фільтрувального матеріалу складає 60-95мкм Фільтруючий елемент працює таким чином Середовище (масло), яке очищується, прохо 50665 дить під тиском через отвори обичайки 2, потім, проходячи через фільтруючу штору 1, потрапляє в центральну перфоровану трубу 3 і відводиться з фільтруючого елементу Частки забруднень затримуються на ЗОВНІШНІЙ поверхні штори 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
