Установка для доїння овець

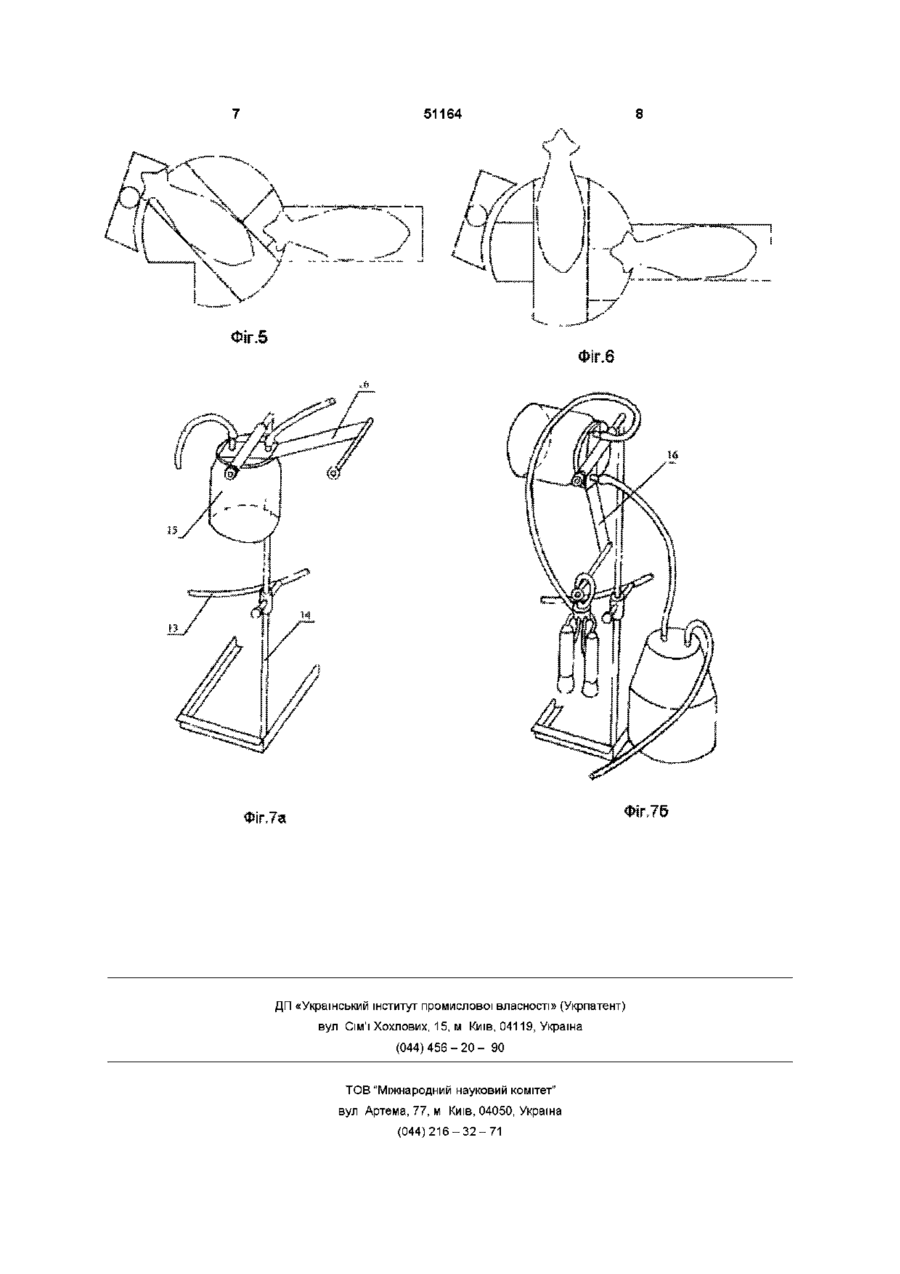

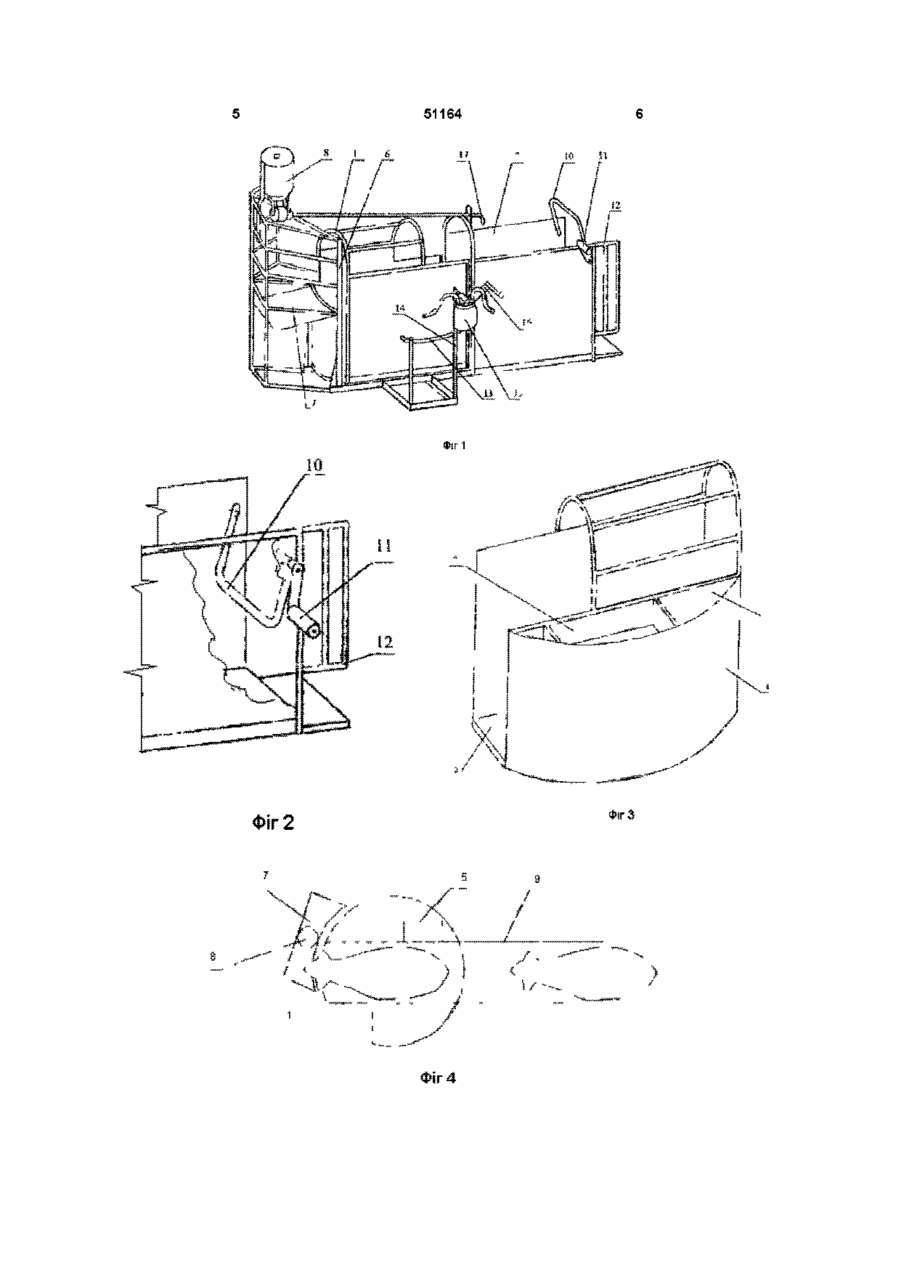

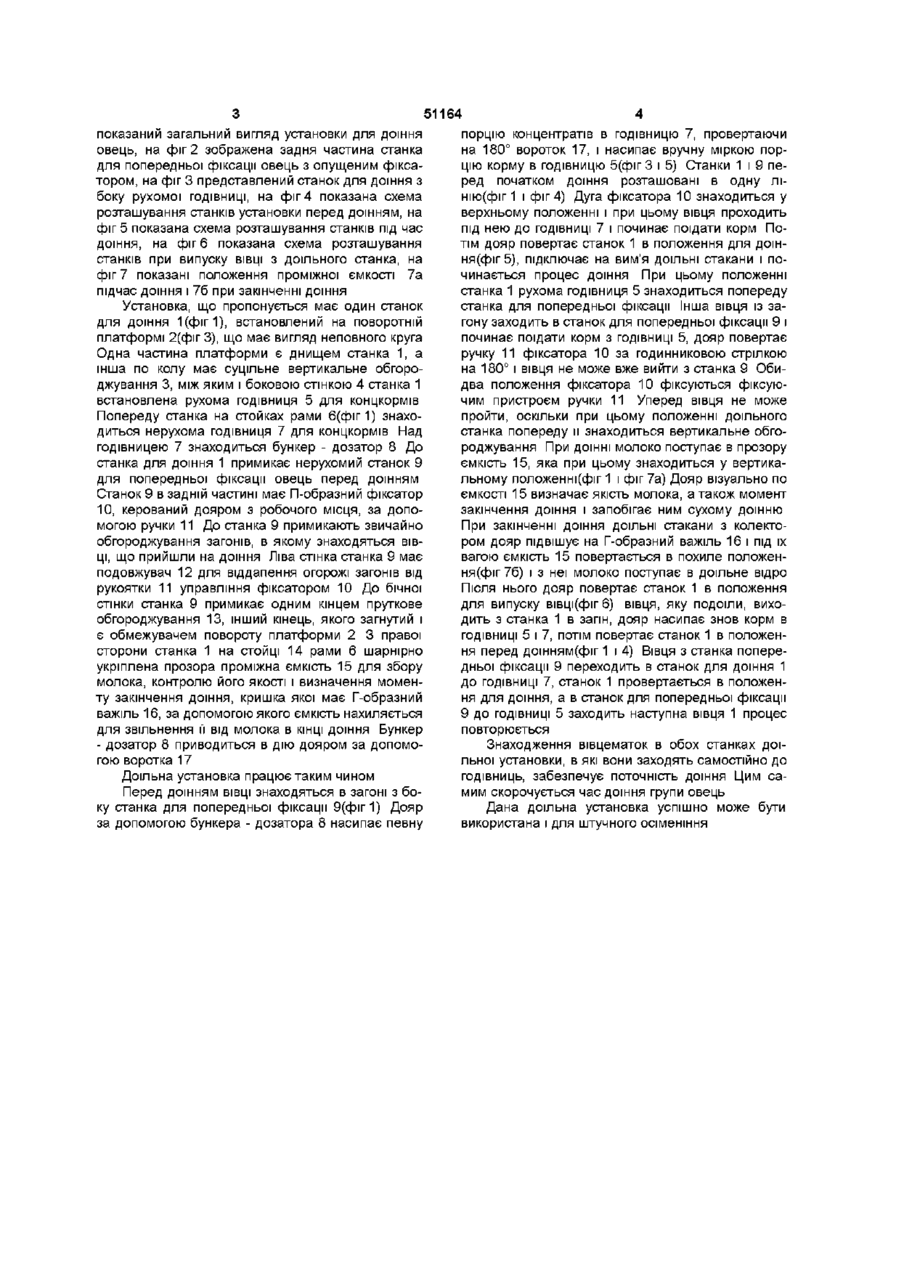

1 Установка для доїння овець, що включає рухому поворотну платформу з розташованим на ній станком для доїння, пристроєм для впускання і випускання тварин, ГОДІВНИЦІ, бункер-дозатор, доїльний апарат з ємністю для збору молока і проміжною ємністю для візуального контролю якості молока, яка відрізняється тим, що установка має додатково нерухомий станок призначений для попередньої фіксації ВІВЦІ перед доїнням і розташований безпосередньо біля станка для доїння, а одна з годівниць нерухома і розташована перед станком для доїння, а друга рухома і розташована на поворотній платформі 2 Установка за п 1 , яка відрізняється тим, що пристрій для впускання і випускання тварин являє собою П-подібний фіксатор, розташований в задній частині станка для попередньої фіксації і керований дояром з робочого місця, а перехід ВІВЦІ вперед в станку обмежується годівницею і обгороджуванням станка для доїння 3 Установка за п 1, яка відрізняється тим, що на кришці проміжної ємності для контролю якості молока розташований Г-подібний важіль, на кінець якого дояр в КІНЦІ доїння надіває підвісну частину доїльного апарата, за рахунок ваги якої Г-подібний важіль нахиляє ємність для звільнення її від молока Винахід відноситься до сільського господарства, зокрема до установок для машинного доїння овець ВІДОМІ ДОЇЛЬНІ установки для овець такі як ЗДОУ-12, КАС-2 х 24, ДКО-7У, «Ротостал» [И Горанов, К Гаранічева «Технологічні машинні комплекси у вівчарстві» М 1987], «Асканія» [ а с СРСР №1512531, 1987р] і інш Ці установки мають декілька станків для доїння, розташованих по боках траншеї доїльного залу або на платформі типу каруселі, станки оснащені доїльними апаратами, годівницями для концентратів, є молокопровід, ємкості для збору молока та інше доїльне обладнання Ці установки займають досить багато місця і призначені вони для обслуговування стад овець чисельністю не менше за 100 голів Для малих ферм типу фермерських господарств ці установки економічно невигідні Станки для доїння розміщені на рухомій круговій платформі радіально Там же розміщені вакуум провід, з'єднаний з ємкістю для збору молока, доїльні стакани, підключені до ємкості для збору молока через проміжну прозору ємкість для збору молока, де візуально визначається якість і КІЛЬКІСТЬ молока У центрі платформи є кругова годівниця з дозатором для концкормів Ця установка також досить велика і дорога для маленьких ферм При доїнні потрібний помічник дояру для підгона овець до транспортера У основу винаходу поставлена задача розробити доїльную установку для овець, яка забезпечувала б поточність доїння при мінімальних витратах труда і була б економічно вигідна для малих вівцеферм Поставлена мета досягається тим, що нами розроблена доїльна установка з двома станками, один з яких доїльний, а другий служить для попередньої фіксації овець перед доїнням Спарена робота цих станків забезпечує поточність процесу доїння У обидва станки ВІВЦІ заходять самостійно Винахід пояснюється кресленнями, де на фіг 1 За прототип винаходу, що пропонується, можна прийняти установку для доїння овець «Асканія», яка найбільш компактна Установка для доїння овець «Асканія» має транспортер для подачі овець в доїльні станки (О ю 51164 показании загальний вигляд установки для доїння овець, на фіг 2 зображена задня частина станка для попередньої фіксації овець з опущеним фіксатором, на фіг 3 представлений станок для доїння з боку рухомої ГОДІВНИЦІ, на фіг 4 показана схема розташування станків установки перед доїнням, на фіг 5 показана схема розташування станків під час доїння, на фіг 6 показана схема розташування станків при випуску ВІВЦІ З доїльного станка, на фіг 7 показані положення проміжної ємкості 7а підчас доїння і 76 при закінченні доїння Установка, що пропонується має один станок для доїння 1(фіг1), встановлений на поворотній платформі 2(фіг 3), що має вигляд неповного круга Одна частина платформи є днищем станка 1, а інша по колу має суцільне вертикальне обгороджування 3, між яким і боковою стінкою 4 станка 1 встановлена рухома годівниця 5 для концкормів Попереду станка на стойках рами 6(фіг1) знаходиться нерухома годівниця 7 для концкормів Над годівницею 7 знаходиться бункер - дозатор 8 До станка для доїння 1 примикає нерухомий станок 9 для попередньої фіксації овець перед доїнням Станок 9 в задній частині має П-образний фіксатор 10, керований дояром з робочого місця, за допомогою ручки 11 До станка 9 примикають звичайно обгороджування загонів, в якому знаходяться ВІВЦІ, що прийшли на доїння Ліва стінка станка 9 має подовжувач 12 для віддапення огорожі загонів від рукоятки 11 управління фіксатором 10 До бічної стінки станка 9 примикає одним кінцем пруткове обгороджування 13, інший кінець, якого загнутий і є обмежувачем повороту платформи 2 3 правої сторони станка 1 на стойці 14 рами 6 шарнірно укріплена прозора проміжна ємкість 15 для збору молока, контролю його якості і визначення моменту закінчення доїння, кришка якої має Г-образний важіль 16, за допомогою якого ємкість нахиляється для звільнення її від молока в КІНЦІ доїння Бункер - дозатор 8 приводиться в дію дояром за допомогою воротка 17 Доїльна установка працює таким чином Перед доїнням ВІВЦІ знаходяться в загоні з боку станка для попередньої фіксації 9(фіг1) Дояр за допомогою бункера - дозатора 8 насипає певну порцію концентратів в годівницю 7, провертаючи на 180° вороток 17, і насипає вручну міркою порцію корму в годівницю 5(фігЗ і 5) Станки 1 і 9 перед початком доїння розташовані в одну лінію(фіг 1 і фіг 4) Дуга фіксатора 10 знаходиться у верхньому положенні і при цьому вівця проходить під нею до ГОДІВНИЦІ 7 і починає поїдати корм Потім дояр повертає станок 1 в положення для доіння(фіг5), підключає на вим'я доїльні стакани і починається процес доїння При цьому положенні станка 1 рухома годівниця 5 знаходиться попереду станка для попередньої фіксації Інша вівця із загону заходить в станок для попередньої фіксації 9 і починає поїдати корм з ГОДІВНИЦІ 5, дояр повертає ручку 11 фіксатора 10 за годинниковою стрілкою на 180° і вівця не може вже вийти з станка 9 Обидва положення фіксатора 10 фіксуються фіксуючим пристроєм ручки 11 Уперед вівця не може пройти, оскільки при цьому положенні доїльного станка попереду и знаходиться вертикальне обгороджування При доїнні молоко поступає в прозору ємкість 15, яка при цьому знаходиться у вертикальному положенні(фіг 1 і фіг 7а) Дояр візуально по ємкості 15 визначає якість молока, а також момент закінчення доїння і запобігає ним сухому доїнню При закінченні доїння доїльні стакани з колектором дояр підвішує на Г-образний важіль 16 і під їх вагою ємкість 15 повертається в похиле положення(фіг7б) і з неї молоко поступає в доїльне відро Після НЬОГО дояр повертає станок 1 в положення для випуску вівці(фігб) вівця, яку подоїли, виходить з станка 1 в загін, дояр насипає знов корм в ГОДІВНИЦІ 5 і 7, потім повертає станок 1 в положення перед дошням(фіг 1 і 4) Вівця З станка попередньої фіксації 9 переходить в станок для доїння 1 до ГОДІВНИЦІ 7, станок 1 провертається в положення для доїння, а в станок для попередньої фіксації 9 до ГОДІВНИЦІ 5 заходить наступна вівця 1 процес повторюється Знаходження вівцематок в обох станках доїльної установки, в які вони заходять самостійно до годівниць, забезпечує поточність доїння Цим самим скорочується час доїння групи овець Дана доїльна установка успішно може бути використана і для штучного осіменіння 51164 51164 ЧГ. іг.7( ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
