Пристрій для розведення дверей ліфта

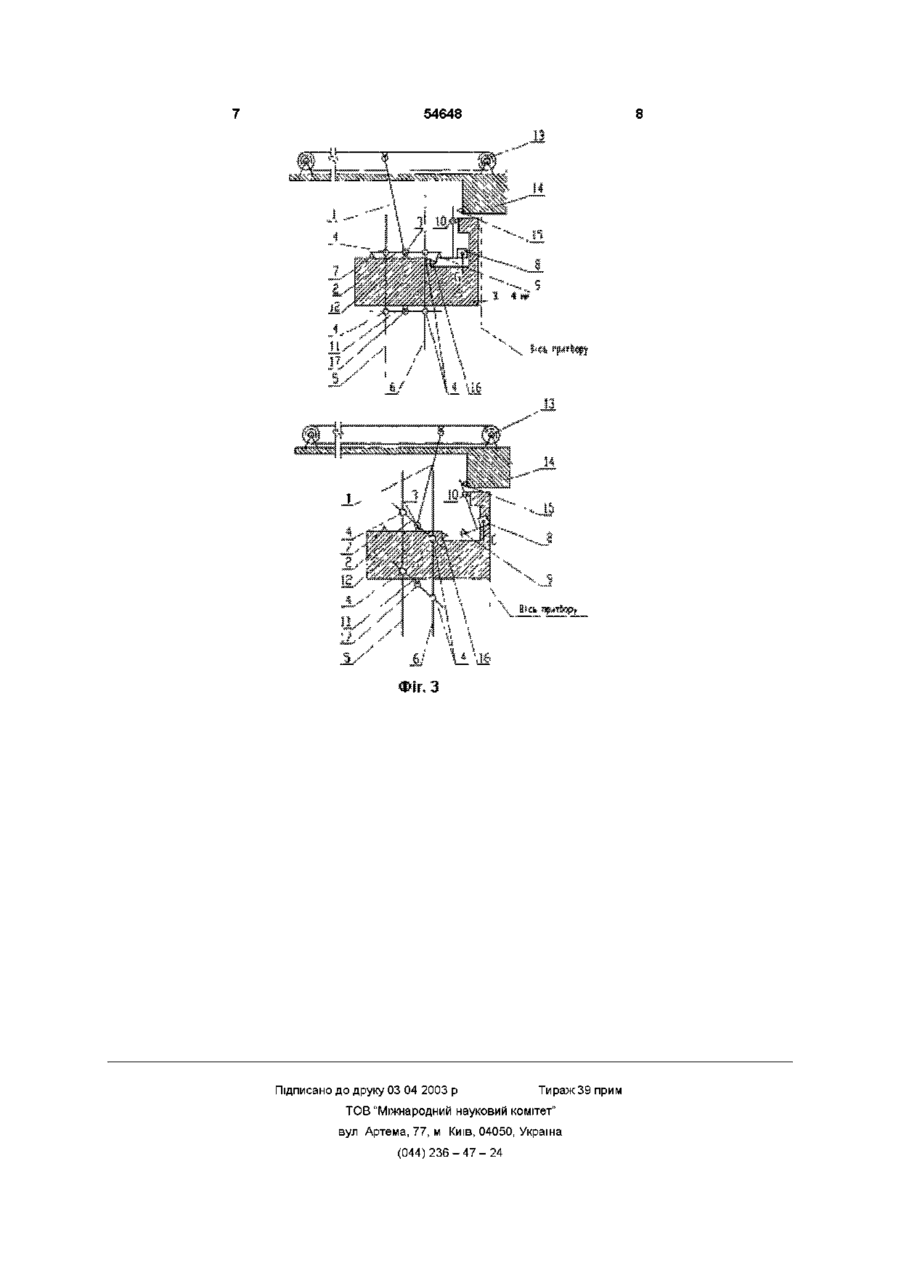

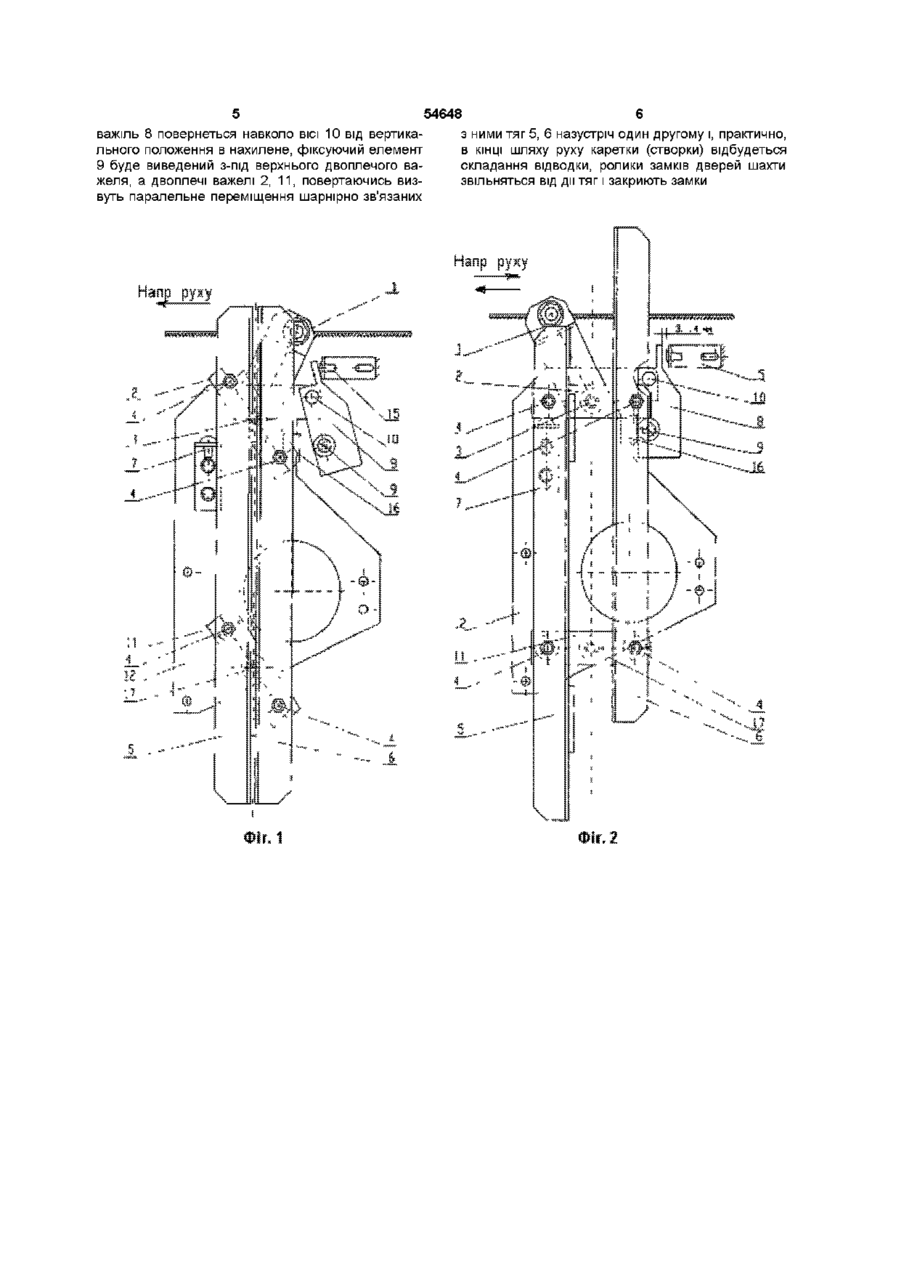

1 Пристрій для розведення дверей ліфта, до складу якого входить повідцевий паралелограм, утворений шарнірно з'єднаними між собою двома тягами і двома двоплечими важелями, які установлені з можливістю повороту на осях, міцно закріплених на основі, до верхнього двоплечого важеля в МІСЦІ встановлення на вісь міцно приєднаний привідний важіль, другий кінець якого призначений для приєднання до привідного механізму, підпора, що регулюється і встановлена на основі, і засіб утримання паралелограма у відкритому положенні, який відрізняється тим, що засіб утримання виконано у вигляді нерівноплечого важеля, маса верхнього плеча якого менше маси нижнього плеча, і який встановлено на основі з можливістю повороту у площині паралелограма від нахиленого положення, при якому він спирається верхнім плечем на підпору, встановлену на балці дверей кабіни, до вертикального положення, що досягається за рахунок ваги нижнього плеча, при якому він нижнім плечем спирається на буфер, встановлений на основі, на нижньому плечі нерівноплечого важеля встановлено фіксуючий елемент, що регулюється, який заводиться під верхній двоплечий важіль паралелограма при вертикальному положенні нерівноплечого важеля 2 Пристрій по п 1, який відрізняється тим, що вісь повороту нерівноплечого важеля зміщена відносно його центру мас 3 Пристрій по п 1, який відрізняється тим, що фіксуючий елемент виконаний у вигляді пружного ролика 4 Пристрій по п 1, який відрізняється тим, що нерівноплечий важіль закріплено на осі, встановленій на основі з можливістю регулювання її положення у горизонтальному напрямку 5 Пристрій по п 1, який відрізняється тим, що фіксуючий елемент закріплено на осі, яка встановлена на нижньому плечі нерівноплечого важеля з можливістю регулювання и положення у горизонтальному напрямку 6 Пристрій по п 1, який відрізняється тим, що підпора, яка регулюється, встановлена на основі з можливістю регулювання її положення у вертикальному напрямку 00 (О ю Винахід відноситься до ліфтобудування, зокрема стосується пристроїв, забезпечуючих сумісне відчинення дверей кабіни ліфта з дверима шахти в зоні поверху Пристрій від водки, взаємодіючи з елементами шахтних і кабінних дверей, забезпечує їх одночасне відчинення і зачинення в зоні поверху Відомий пристрій відводки [Полковников В С и др Монтаж та експлуатація ліфтів М, 1987г], який складається із нерухомої лижі (тяги), міцно закріпленої на каретці, і рухомої лижі (тяги), шарнірне з'єднаної з нижнім плечем важеля, зафіксованого на осі, яка міцно закріплена в корпусі каретки, а верхнє плече важеля шарнірно зв'язане з тягою, з'єднаною з привідним механізмом Між віссю рухомої лижі і нерухомим кронштейном, встановленим на каретці, розміщена розтягнута пружина, утримуюча рухому лижу в вертикальному положенні При відчиненні дверей тяга повертає важіль, який переміщує рухому лижу до нерухомої, переміщуючи при цьому ролик замка дверей шахти, і відмикає замок Вадою даного пристрою є складність конструкції і наявність пружини, характеристики якої (пружність) внаслідок стомленості металу змінюються, що приводить до перебоїв в роботі при експлуатації ліфтів Відомий механізм відведення, що використаний в пристрої для відчинення дверей ліфта [Патент Роси №1743350, 1987р] Механізм відводки містить в собі поводковий паралелограм, створений рухомими та нерухомими кулачками (тягами) і 54648 виготовленні взаємодіючих виробів верхнім та нижнім важелями, підпору, а також заБажане встановлення на основі підпори, що сіб затримування поводкового паралелограму, до регулюється, підтримуючої верхній важіль спільно якого входить стопорна собачка, розміщена на з фіксуючим елементом, надаючи можливість реоснові, яка у спокої утримується встановленим на гулювання у вертикальному напрямку для забезкабіні керуючим роликом, і в положення блокуванпечення вільного заходу під верхній важіль фіксуня переводиться за допомогою торсюнної пружиючого елементу при мінімальному люфті між ни Ця конструкція більш складна, ніж попередня, і елементом і важелем у зафіксованому положенні через те, що до и складу теж входить пружина, не забезпечує надійності та ДОВГОВІЧНОСТІ До складу пристрою відводки входить поводковий паралелограм, створений двома 5,6 тягами і Поставлена задача вирішується тим, що до двома двоплечими верхнім 2 і нижнім 11 важеляскладу пристрою від водка входить повод ковий ми Тяги 5,6 шарнірно з'єднані рухомими осями 4 з паралелограм, утворений шарнірно з'єднаними двоплечими важелями 2, 11, які також шарнірно між собою двома тягами і двома двоплечими ваз'єднані з основою 12 осями 3, 17, міцно закріплежелями, які установлені з можливістю повороту на ними на ньому Основа 12 призначена для встаноосях, міцно встановлених на основі, до верхнього влення на каретку дверей кабіни Привідний вадвоплечого важеля в МІСЦІ установки на вісь міцно жіль 1 одним кінцем міцно з'єднаний з верхнім приєднаний приводний важіль, другий кінець якого двоплечим важелем, другий його кінець призначепризначений для з'єднання з привідним механізний для приєднання до приводного механізму 13 мом, підпора, що регулюється, встановлена на На основу 12 встановлено підпору 7, що регулюоснові і засіб утримання паралелограма у відкриється На основі 12 з можливістю регулювання тому положенні, який виконано у вигляді нерівнопзакріплена вісь 10, на якій з можливістю повороту лечого важеля, маса верхнього плеча якого менше встановлено нерівноплечий важіль 8 Маса верхмаси нижнього плеча, і який установлено на основі нього плеча важеля 8 менше маси нижнього плез можливістю повороту в площині паралелограму ча Перевага віддається варіанту, в якому вісь 10 від нахиленого положення, при якому він верхнім нерівноплечого важеля зміщена відносно його плечем спирається на підпору, встановлену на центру мас На нижньому плечі важеля встановбалці дверей кабіни, до вертикального положення, лено фіксуючий елемент, виконаний у вигляді що досягається за рахунок ваги нижнього плеча, пружного ролика 9 Нерівноплечий важіль 8 з фікпри якому нерівноплечий важіль нижнім плечем суючим роликом 9 і підпорою 7, що регулюється, спирається на пружний буфер, встановлений на утворюють засіб утримання відводки у відкритому основі, на нижньому плечі нерівноплечого важеля положенні встановлено фіксуючий елемент, що регулюється, який заводиться під верхній важіль паралелограДо складу пристрою відводки також входить му, при вертикальному положенні нерівноплечого нерухома підпора 15, що регулюється у горизонважеля тальному напрямку, встановлена на балці 14 дверей кабіни і пружний буфер 16, встановлений на Дана конструкція дозволяє підвищити надійоснові 12 Пристрій відводки дверей ліфта працює ність і ДОВГОВІЧНІСТЬ за рахунок таким чином При зупинці кабіни на рівні поверхо1 Малого поверхневого контактного зносу вої площадки спрацьовує привідний механізм відвнаслідок малого кута повороту нерівноплечого кривання дверей кабіни і шахти, який повертає важеля і малого тиску на поверхнях тертя привідний важіль 1 відносно ВІСІ 3 Одночасно по2 Відсутність деталей (пружин), які змінюють в вертається верхній двоплечий важіль 2 проти чапроцесі експлуатації свої технічні характеристики сової стрілки до підпори 7, що регулюється При 3 Мале контактне навантаження внаслідок вицьому двоплечі важелі 2, 11, повертаючись закористання пружного фіксуючого елементу, здійсймають горизонтальне положення А тяги 5, 6, панюючого рух кочення зі сковзанням ралельно відхиляючись - вертикальне, відводка При встановленні нерівноплечого важеля бавідкривається Зусилля приводу 13 передається жано забезпечити вертикальне регулювання зміна каретку дверей кабіни Одночасно з поворотом щеної відносно центру мас осі повороту важеля, двоплечих важелів 2, 11 тяги 5, 6 діють на ролики що забезпечить більш чітку, швидку і надійну фікзамка дверей шахти (на фіг1, 2 не показані) і відсацію кривають замки Після проходження кареткою пеБажано виготовити фіксуючий елемент у вирших 3 4мм шляху нерівноплечий важіль 8 під гляді пружного ролика, що виключить сили тертя і дією ваги нижнього плеча повертається від нахипобічні шуми при контакті з тією частиною верхленого положення, утримуваного під дією нерухонього двоплечого важеля, яка на нього спираєтьмої підпори 15, в вертикальне положення, спираюся чись нижнім плечем на пружний буфер 16 При Бажано при встановленні нерівноплечого вацьому, встановлений на нерівноплечому важелі 8 желя забезпечити горизонтальне регулювання фіксуючий елемент 9 заходить під верхній двоплезміщеної відносно центру мас осі повороту важечий важіль 2, друге плече якого спирається на підля, що знижує рівень вимог до додержання точних пору 7, що регулюється, яка фіксує його в горизондопусків розмірів при виготовленні взаємодіючих тальному положенні В такому відкритому виробів положенні відведення буде знаходитись на всьому Бажано закріпляти фіксуючий елемент на осі, шляху руху кареток (створок) дверей в обидві стощо встановлена на нижньому плечі нерівноплечорони При закриванні дверей, коли верхнє плече го важеля з можливістю регулювання її положення важеля 8 дійде до підпори 15 і каретка (створка) в горизонтальній площині, що також знижує рівень будуть проходить останні 3 4мм, нерівноплечий вимог до дотримання точних допусків розмірів при важіль 8 повернеться навколо ВІСІ 10 від вертикального положення в нахилене, фіксуючий елемент 9 буде виведений з-під верхнього двоплечого важеля, а двоплечі важелі 2, 11, повертаючись визвуть паралельне переміщення шарнірно зв'язаних 54648 6 з ними тяг 5, 6 назустріч один другому і, практично, в КІНЦІ шляху руху каретки (створки) відбудеться складання відводки, ролики замків дверей шахти звільняться від дії тяг і закриють замки 54648 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
