Робочий орган розпушувача

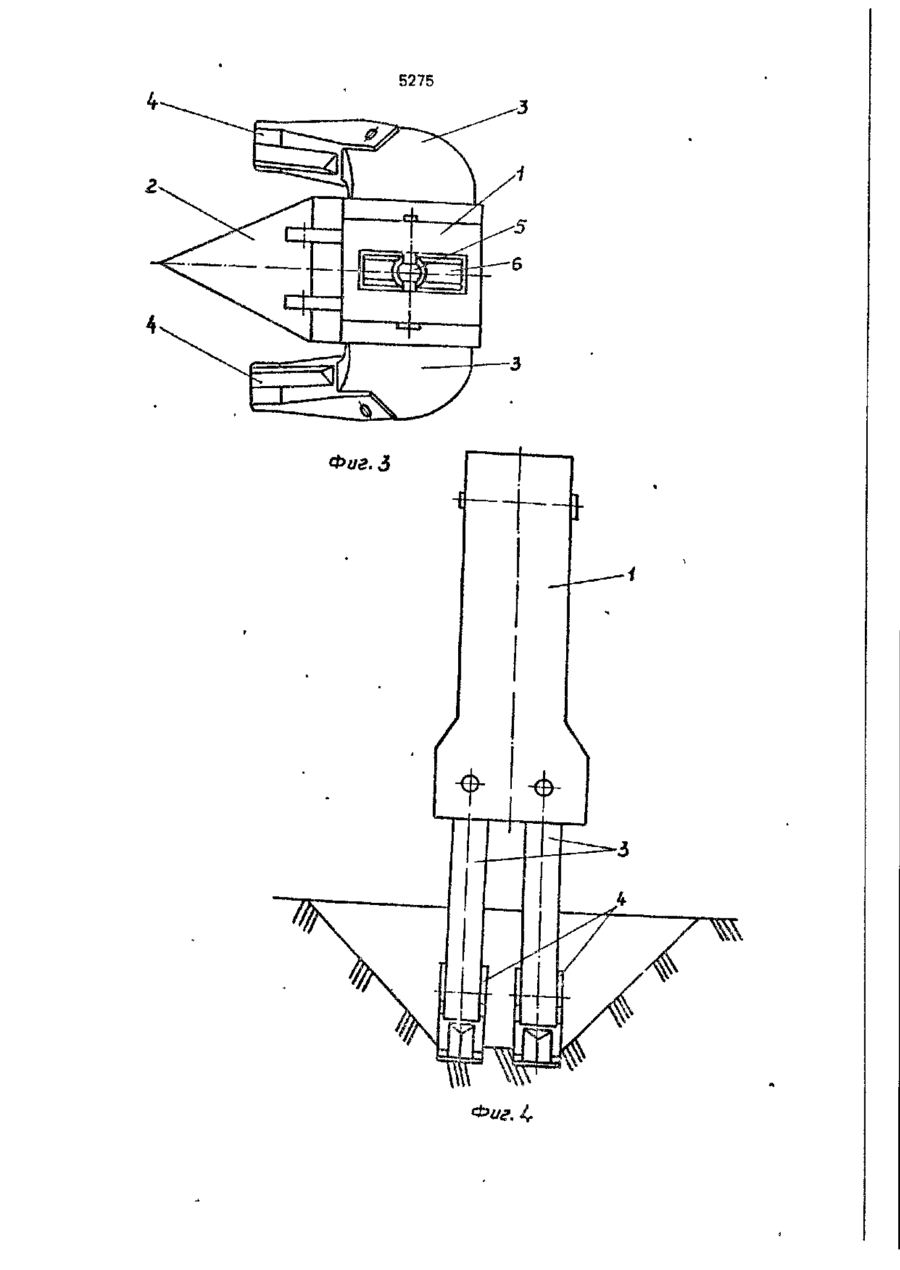

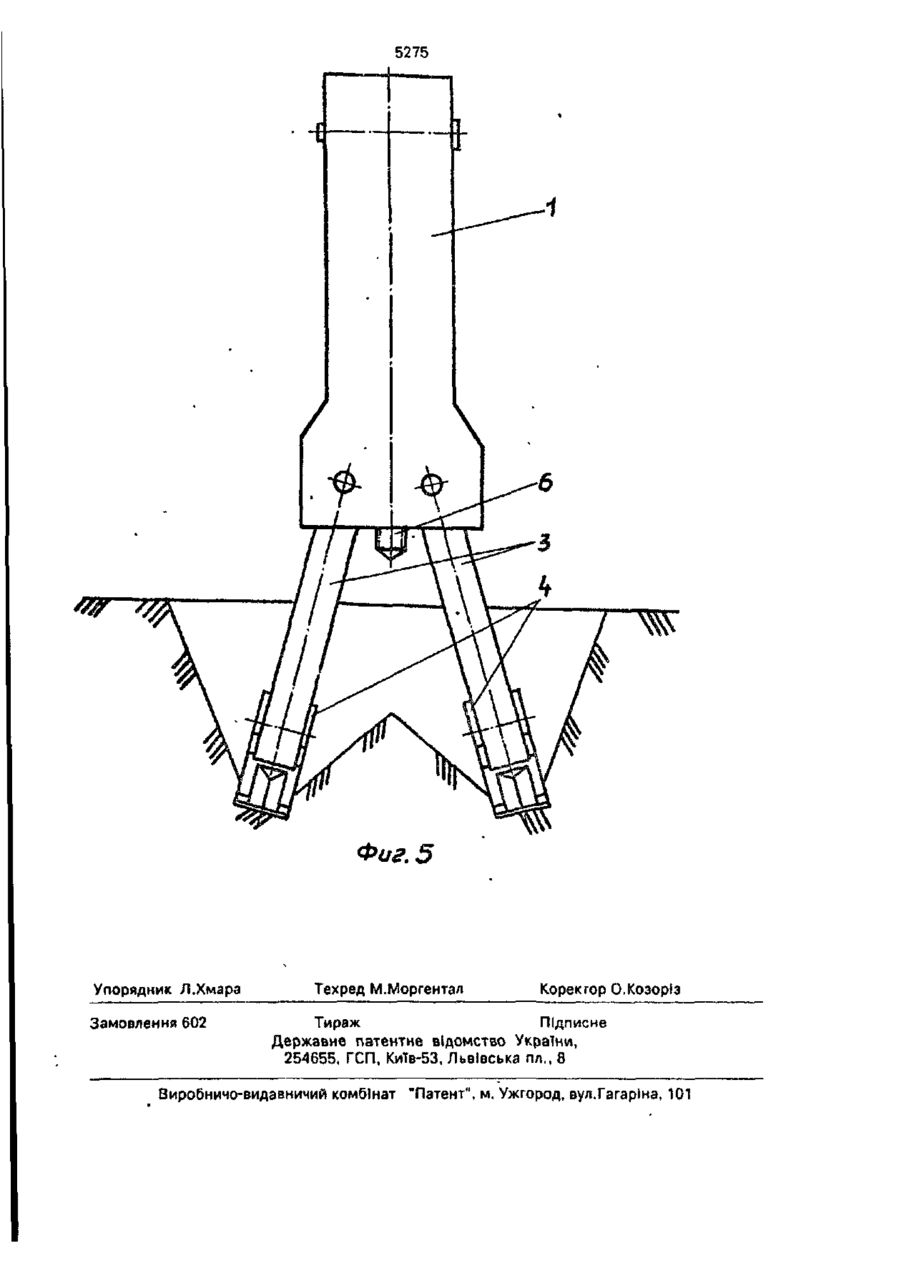

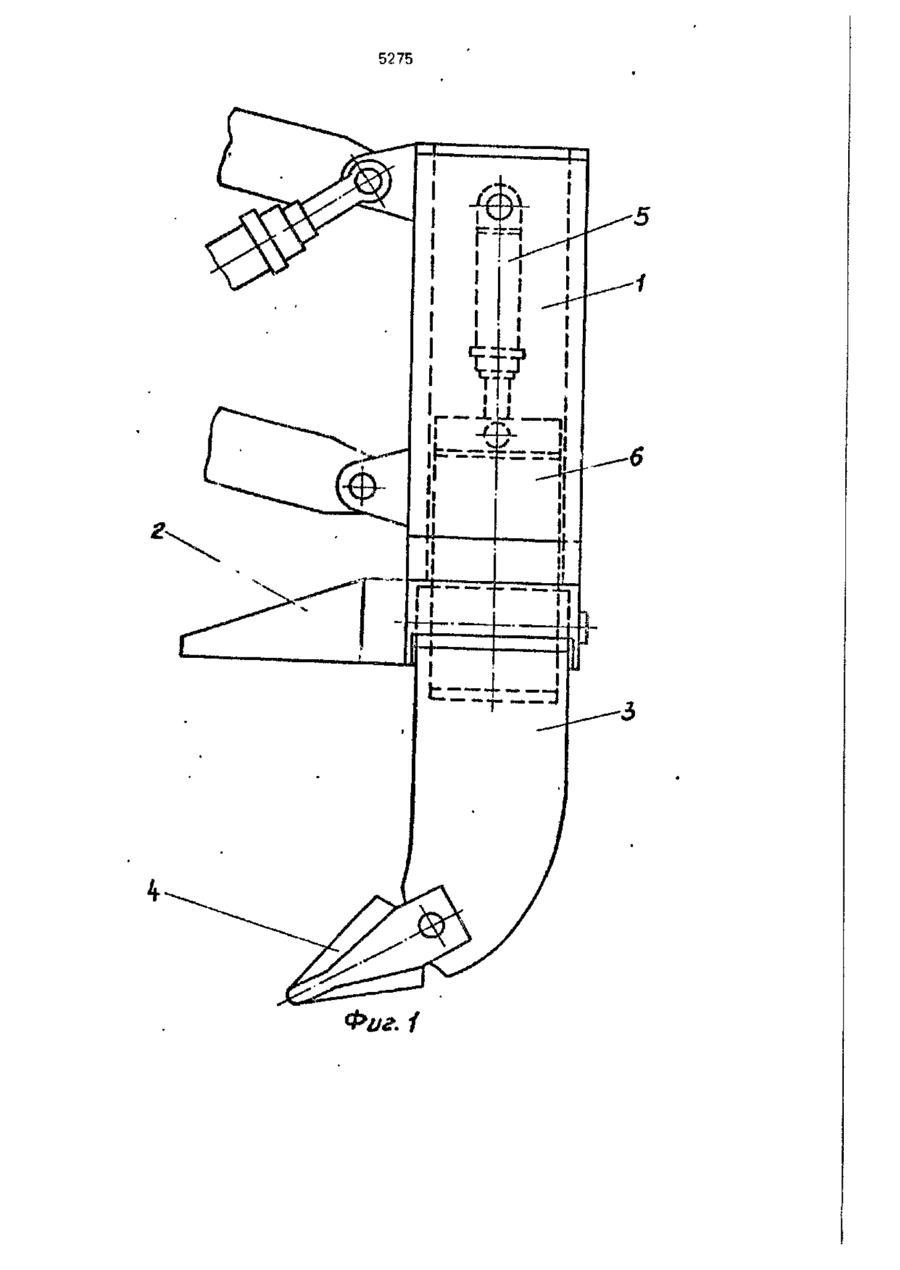

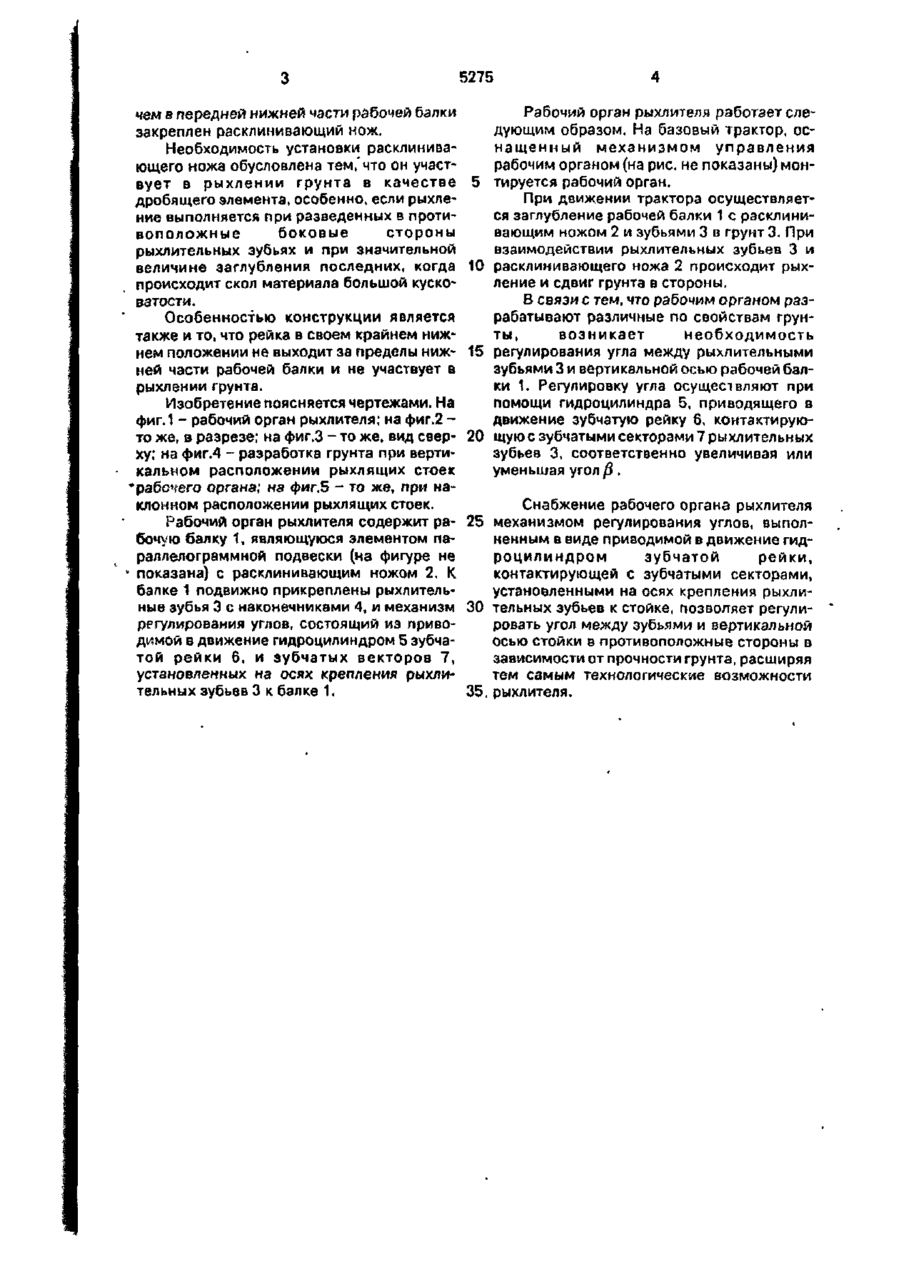

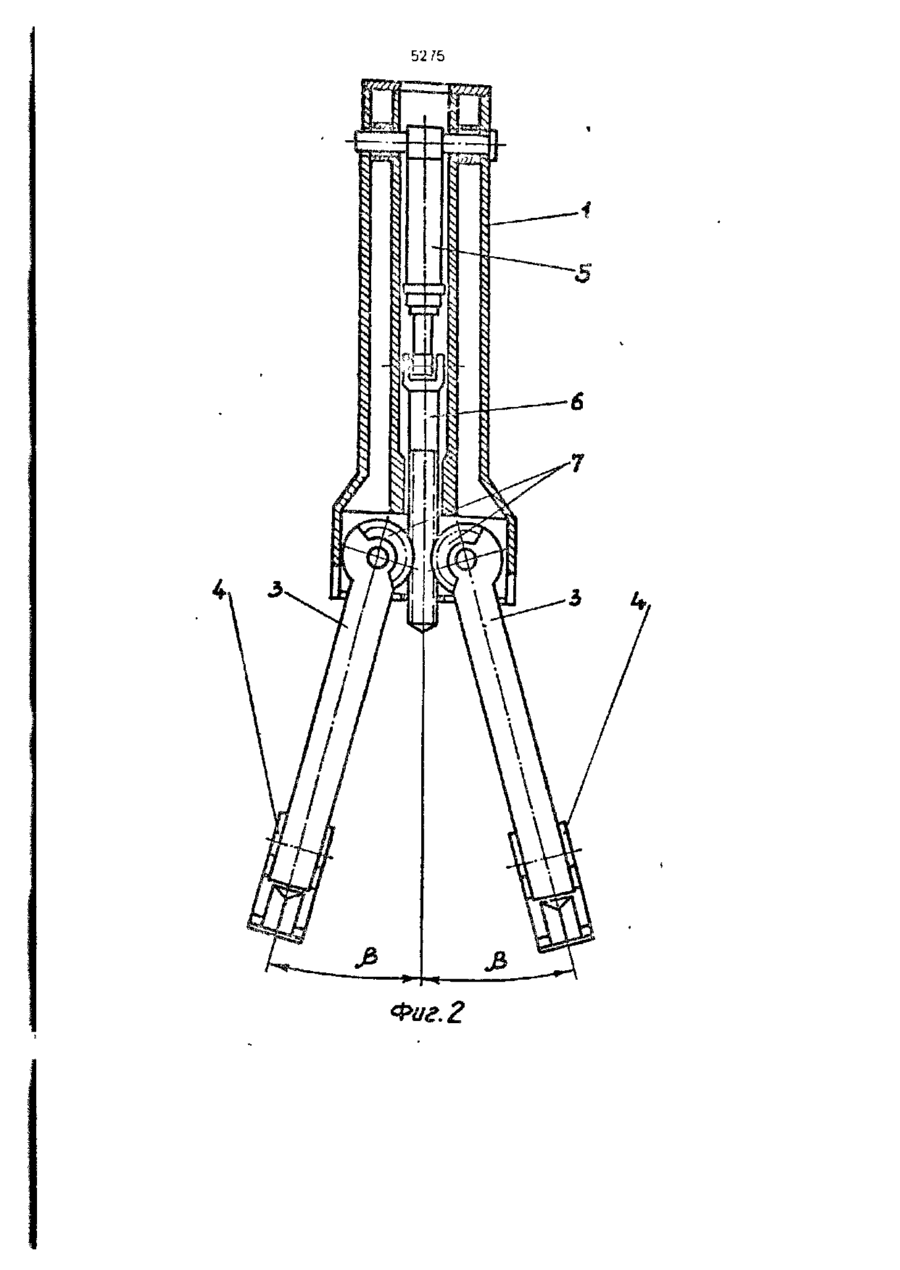

Рабочий орган рыхлителя, включающий параллелограммную подвеску, на которой в рабочей балке размещены рыхлительные элементы, о т л и ч а ю щ и й с я тем, что оыхлительные элементы выполнены в верхней части с зубчатыми секторами и зэкреплены шарнирно на рабочей балке с возможностью бокового поворота посредством механизма регулирования углов между рыхлительными элементами, выполненными в виде гидроуправляемой зубчатой рейки, контактирующей с двух сторон с зубчатыми секторами рыхлительных элементов, причем в передней нижней части рабочей балки рыхлитель снабжен закрепленным на балке расклинивающим ножом. С > Изобретение относится к области строительства, а именно к машинам и механизмам для разрушения мерзлых и прочных грунтов при выполнении различных траншей и каналов. Известен рабочий орган, рыхлителя, включающий параллелограммную подвеску, на которой в рабочей балке размещены рыхлительные элементы (зубья) [1]. Недостатками известного устройства являются низкие технологические возможности рабочего органа из-за отсутствия механизма регулирования углов бокового отклонения рыхлительных зубьев от вертикали в противоположные стороны. В основу изобретения поставлена задача усовершенствования рабочего органа рыхлителя за счет введения механизма изменения угла между рыхлительными зубьями, а также шарнирной подвески и рыхлительных элементов, что обеспечивает возможность регулировки угла между рыхлительными зубьями в зааисимости от прочности грунта и тем самым позволит расширить технологические возможности рыхлителя. Поставленная задача решается тем, что в рабочем органе рыхлителя, включающем параляелограммную подвеску, на которой в рабочей балке размещены рыхлительные элементы, последние выполнены в верхней части с зубчатыми секторами и закреплены шарнирно на рабочей балке с возможностью бокового поворота посредством механизма регулирования углов между рыхлительными элементами, выполненным а виде гидроуправляемой зубчатой рейки, контактирующей с двух сторон с зубчатыми секторами рыхлительных элементов, при СП ГО ел 5275 Рабочий орган рыхлителя работает слечем в передней нижней части рйбочей балки дующим образом. На базовый трактор, осзакреплен расклинивающий нож. нащенный механизмом управления Необходимость установки расклиниварабочим органом (на рис. не показаны) монющего ножа обусловлена тем,'что он участвует в рыхлении грунта в качестве 5 тируется рабочий орган. дробящего элемента, особенно, если рыхлеПри движении трактора осуществляетние выполняется при разведенных в протися заглубление рабочей балки 1 с расклинивоположные боковые стороны вающим ножом 2 и зубьями 3 в грунт 3. При рыхлительных зубьях и при значительной взаимодействии рыхлительных зубьев 3 и величине заглубления последних, когда 10 расклинивающего ножа 2 происходит рыхпроисходит скол материала большой кусколение и сдвиг грунта в стороны. ватости. В связи с тем, что рабочим органом разрабатывают различные по свойствам грунОсобенностью конструкции является ты, возникает необходимость также и то, что рейка в своем крайнем нижнем положении не выходит за пределы ниж- 15 регулирования угла между рыхлительными зубьями 3 и вертикальной осью рабочей балней части рабочей балки и не участвует в ки 1. Регулировку угла осуществляют при рыхлении грунта. помощи гидроцилиндра 5, приводящего в Изобретение поясняется чертежами. На движение зубчатую рейку 6, контактируюфиг.1 - рабочий орган рыхлителя; на фиг.2 20 щую с зубчатыми секторами 7 рыхлительных то же, в разрезе; на фиг.З - то же, вид сверзубьев 3, соответственно увеличивая или ху; на фиг.4 - разработка грунта при вертиуменьшая угол/3. кальном расположении рыхлящих стоек •рабочего органа; на фиг.5 - то же, при наклонном расположении рыхлящих стоек. Снабжение рабочего органа рыхлителя Рабочий орган рыхлителя содержит ра- 25 механизмом регулирования углов, выполбочую балку 1, являющуюся элементом паненным в виде приводимой в движение гидрал лелограммной подвески (на фигуре не роцилиндром зубчатой рейки, показана) с расклинивающим ножом 2. К контактирующей с зубчатыми секторами, балке 1 подвижно прикреплены рыхлительустановленными на осях крепления рыхлиные зубья 3 с наконечниками 4, и механизм 30 тельных зубьев к стойке, позволяет регулирегулирования углов, состоящий из приворовать угол между зубьями и вертикальной димой в движение гидроцилиндром 5 зубчаосью стойки в противоположные стороны в той рейки 6, и зубчатых векторов 7, зависимости от прочности грунта, расширяя установленных на осях крепления рыхлитем самым технологические возможности тельных зубьев 3 к балке 1. 35, рыхлителя. 5275 52/5 5275 Фаг. 3 5275 Фаг. 5 Упорядник Л.Хмара Замовлення 602 Техред М.Моргентал Коректор О.Козоріз Тираж Підписне Державне патентне відомство України, 254655. ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
