З’єднання секцій бонового загородження

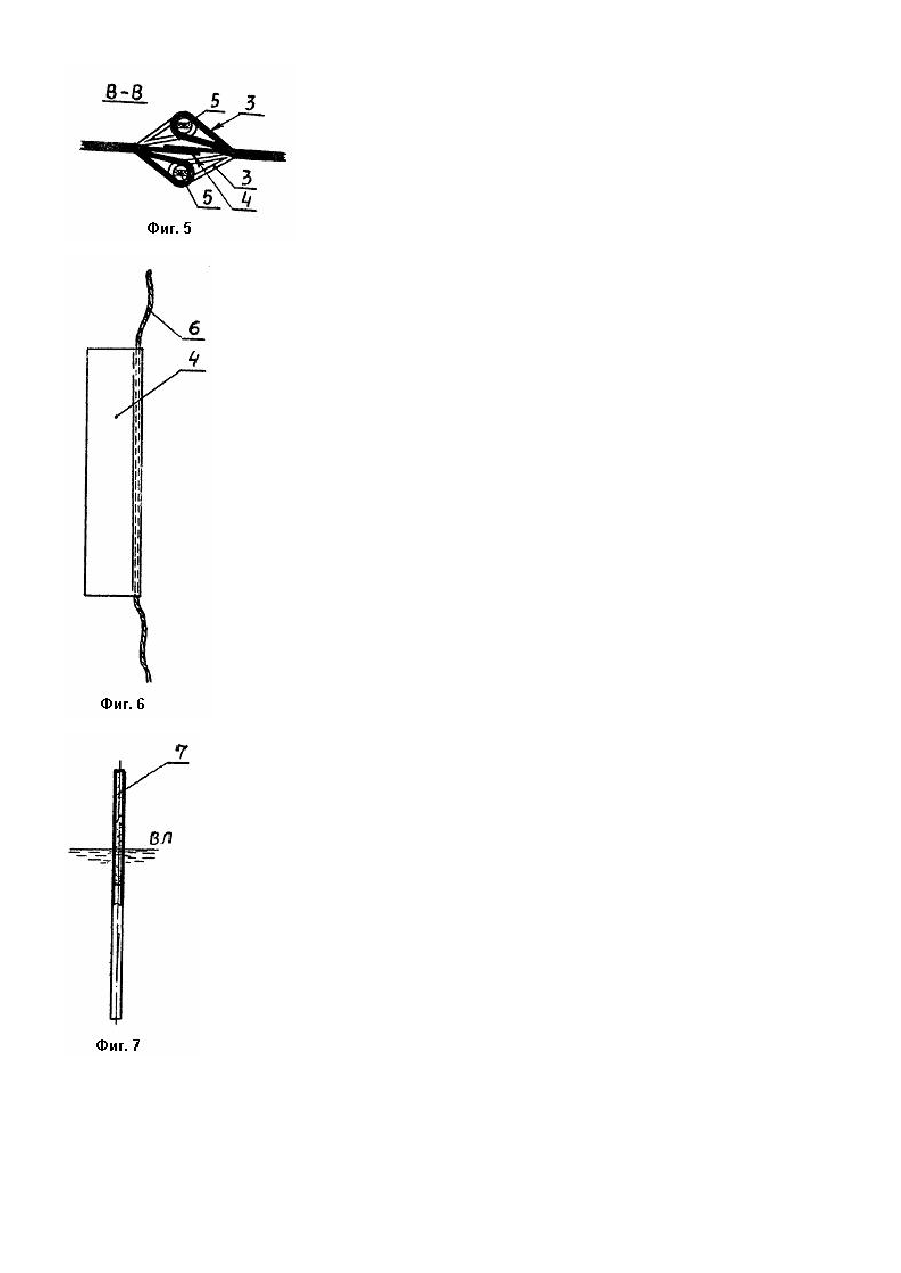

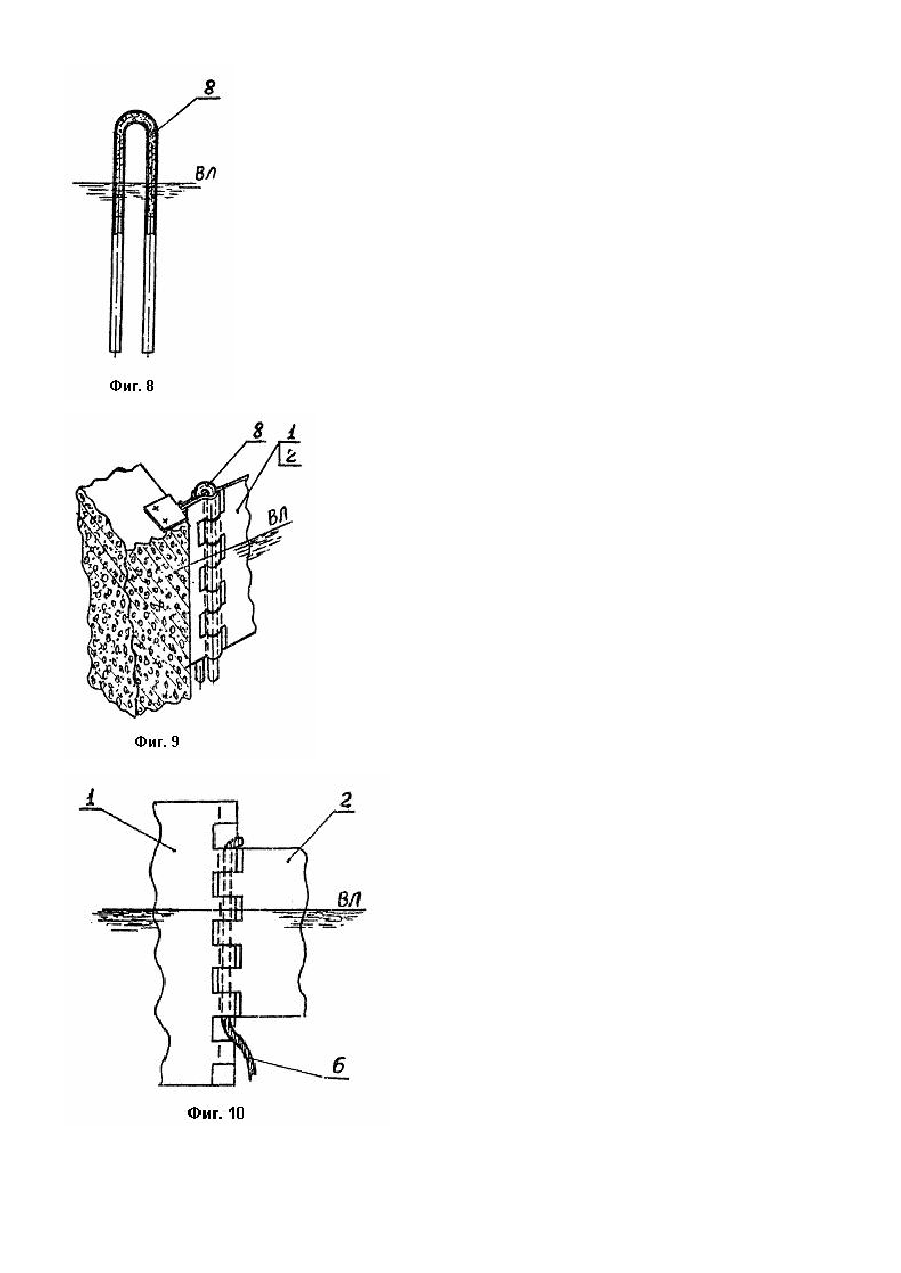

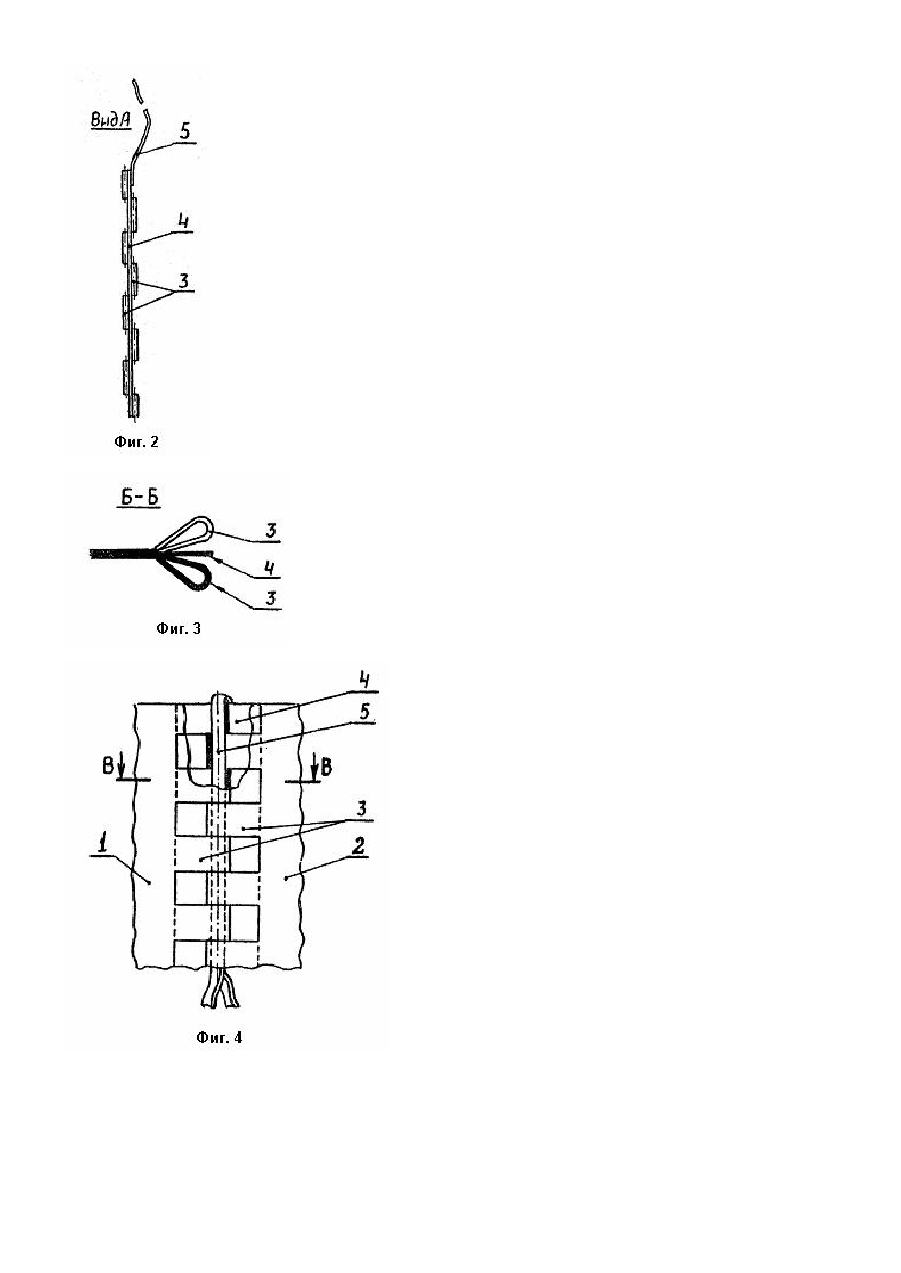

Изобретение относится к области охраны от загрязнения водной среды и может быть использовано для средств локализации разлитых на поверхности воды нефтепродуктов, в частности боновых заграждений. Цель изобретения - повышение надежности, герметичности и упрощение Сборки за счет исключения операций контроля по установке секций с левыми и правыми петлями. Изобретение поясняется чертежами, где на фиг. 1 изображены кромки с соединительными петлями отдельных секций бонового заграждения с установленными на уплотнительных фартуках гибкими фиксирующими элементами (в данном случае строп-лентами); на фиг. 2 - вид А по фиг. 1, поясняющий расположение соединительных петель после их разделения уплотнительным фартуком; на фиг. 3 - разрез по Б-Б по фиг. 1; на фиг. 4 - соединение секций в рабочем положении; на фиг. 5 - разрез по В-В по фиг. 4; на фиг. 6 уплотнительный фартук с гибким фиксирующим элементом; на фиг. 7 и 8 - типы жестких фиксирующи х элементов с водоизмещающей частью; на фиг. 9 - пример соединения секций бонового заграждения с гидротехническим объектом - причалом; на фиг. 10 – соединение различных по высоте секций бонового заграждения. На кромках 1 и 2 секций бонового заграждения размещены соединительные петли 3 и уплотнительные фартуки 4. Петли соединены гибкими 5 и 6 либо жесткими 7 и 8 фиксирующими элементами. Соединение секций бонового заграждения выполняют следующим образом: сводят кромки 1 и 2 секций с соединительными петлями 3 таким образом, чтобы появилась возможность пропустить через пустотные стволы петель гибкий 5 (6) либо жесткий 7 (8) фиксирующий элемент. Рассоединение секций достигается освобождением (выдергиванием) фиксирующих элементов. Простота указанных операций, при минимальной легкости конструкции, позволяет быстро и надежно выполнить соединение и рассоединение секций бонового заграждения. Предлагаемое соединение выполняется из гибкого материала, не имеющего остаточных деформаций при докритических нагрузках, например, из синтетической кордовой ткани, способной свариваться посредством ТВЧ (ток высокой частоты) либо сшиваться на швейных машинках как строп-ленты. Технология изготовления соединения следующая: - торцевая кромка секции бонового заграждения складывается вдвое на заданную ширину петли, в которую должен входить фиксирующий элемент; - выполняются поперечные разрезы, количество которых определяется заданным числом петель; оптимальная ширина петель определяется шириной эталона, берущегося для определения прочностных характеристик материала: - устанавливается уплотнительный фартук таким образом, чтобы он своей плоскостью разделил полученную ранее петлевую кромку на две равные части, причем звенья петли поочередно размещают по обе стороны от уплотнительного фартука; - выполняется сварка или сшивка сложенных деталей. Жесткие фиксирующие элементы изготавливают из синтетических труб (полистирол, капрон, стеклопластик), что позволяет получить соединение, полностью лишенное металлических деталей. Это .приводит к повышению долговечности соединения а целом без дополнительных затрат на обслуживание. Герметическая водоизмещающая часть фиксирующего элемента получается пайкой либо вклейкой заглушек. Использование предлагаемого изобретения позволяет повысить эксплуатационную надежность боновых заграждений, упростить технологию их изготовления и сборки с сохранением основных эксплуатационных характеристик, что приводит к определенной унификации производства и снижению стоимости изделия.
