Пальник газовий

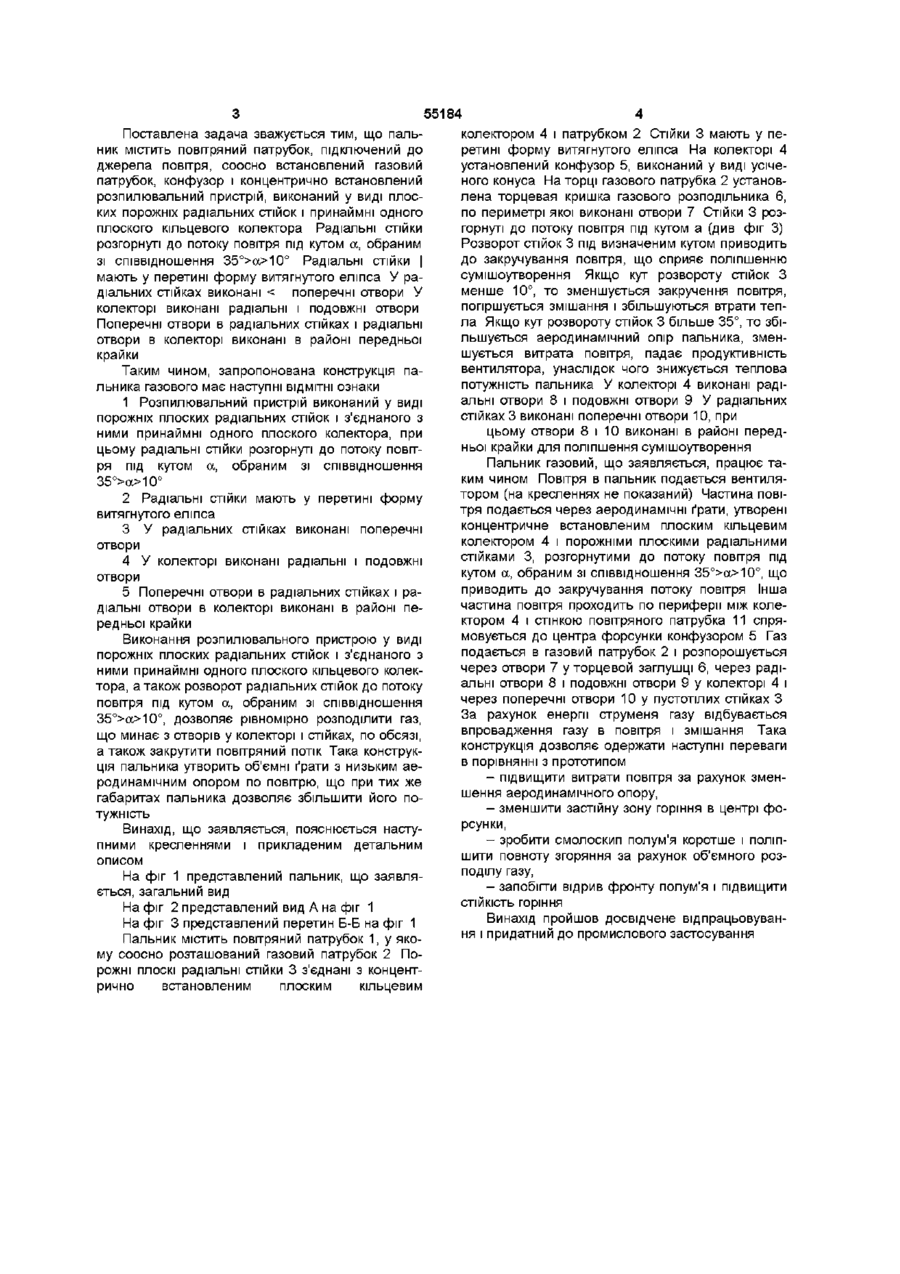

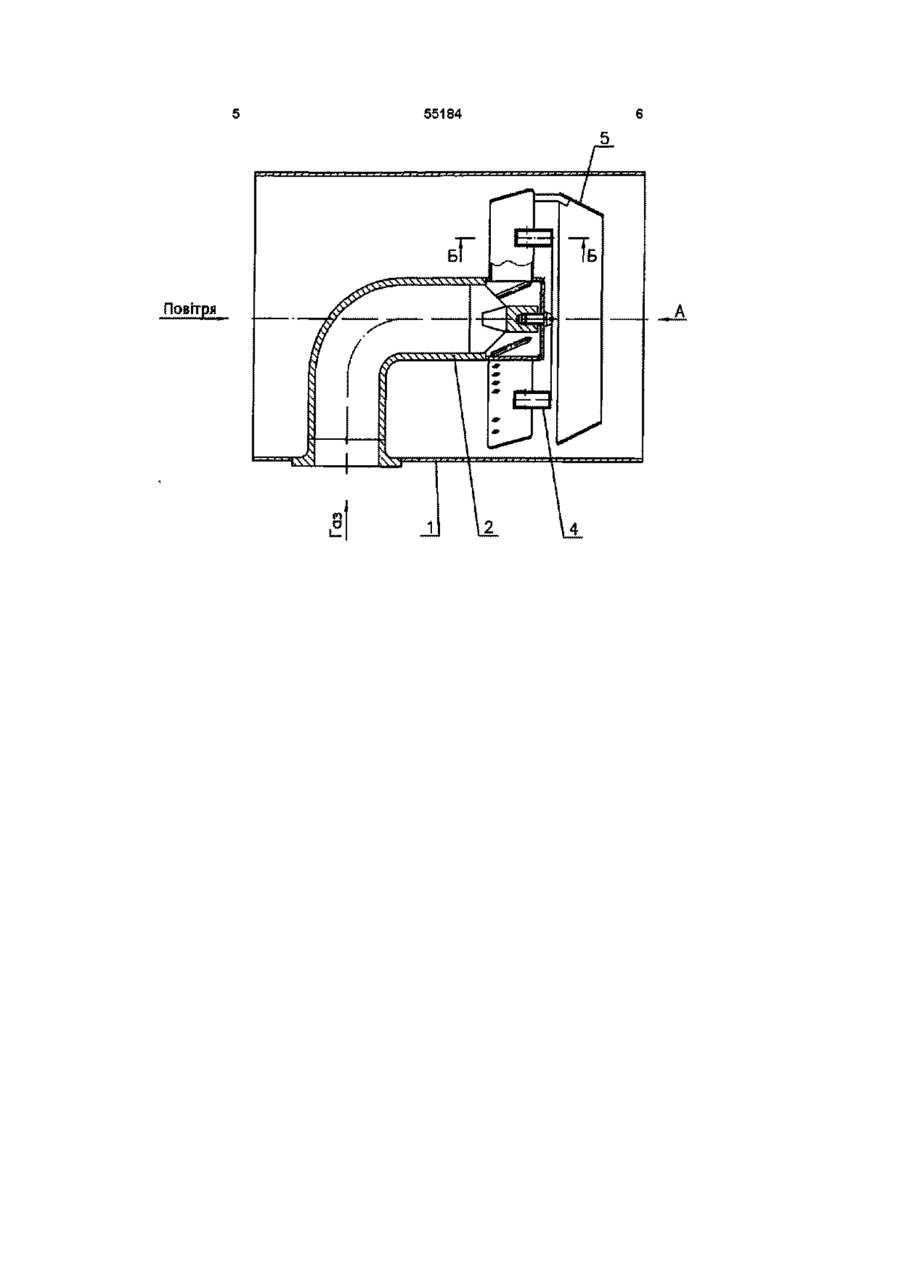

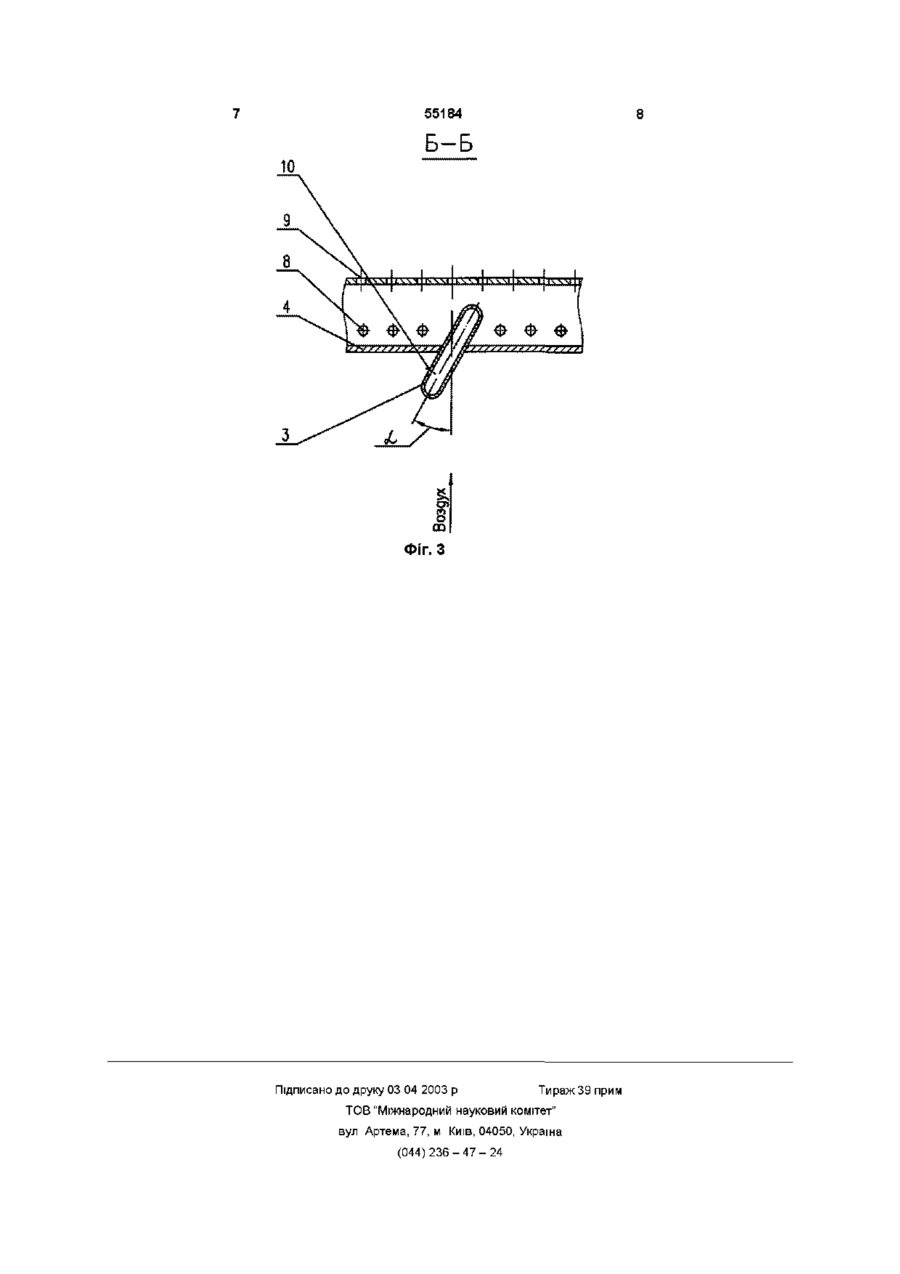

1 Пальник газовий, що містить повітряний патрубок, підключений до джерела повітря, СПІВВІСНО встановлений газовий патрубок і концентрично розміщені розпилювальний пристрій, і конфузор, який відрізняється тим, що розпилювальний пристрій виконаний у вигляді порожніх плоских радіальних стійок і з'єднаного з ними принаймні Винахід, що заявляється, відноситься до області теплотехніки і може бути використай в пальникових пристроях, наприклад, у пальниках опалювачів казанів Відомий винахід "Горелка" по а с СССР 1698569, F23D11/00 Цей пальник містить підключений до джерела повітря корпус, соосно розташовану паливну трубу, концентрично встановлений розпилювальний пристрій з отворами Пальник постачений радіальними патрубками, що роздають, торцевим відбивачем з перфорацією і стійками у виді кутових стабілізаторів На стабілізаторах розміщені зустрічне спрямовані козирки Така конструкція розпилювального пристрою забезпечує рівномірний розподіл газу по обсязі і змішування потоків Недоліком відомого пальника є те, що розпилювальний пристрій має велику площу і перекриває прохідний перетин для повітря, що в процесі підвищення потужності приводить до недостачі повітря і порушенню сумішоутворення, у зв'язку з чим пальник має порівняно низьку теплову потужність Попереднє перемішування газу з повітрям у корпусі пальника приводить до підвищення вибухонебезпечності Крім того, пальник відрізняється металоємністю і складністю виготовлення одного плоского кільцевого колектора, при цьому радіальні стійки розгорнуті до потоку повітря під кутом а, вибраним зі співвідношення 35° > а > 1 0 ° 2 Пальник по п 1, який відрізняється тим, що радіальні стійки мають у перетині форму витягнутого еліпса 3 Пальник по п 1, який відрізняється тим, що в радіальних стійках виконані поперечні отвори 4 Пальник по п 1, який відрізняється тим, що в колекторі виконані радіальні і подовжні отвори 5 Пальник по пп 1, 3, 4, який відрізняється тим, поперечні отвори в радіальних стійках і радіальні отвори в колекторі виконані в зоні передньої крайки Найбільш близьким до винаходу, що заявляється, обраному як прототип, є пальник газовий Л1-Н, призначений для спалювання газового палива (див Столпнер Е Б , Панюшева З Ф "Справочное пособие для персонала газифицированных котелен" Л , "Недра", 1990 р, стр 222-223, рис 7 15) Пальник містить повітряний патрубок, підключений до джерела повітря, соосно встановлений газовий патрубок, стабілізуючий диск із лопатками і конфузор Лопатки диска відігнуті під деяким кутом до потоку повітря Концентрично встановлений стабілізуючий диск утворює кільцеві щілини з торцевою кришкою газового розподільника і повітряним патрубком, що являє собою розпилювальний пристрій Стабілізуючий диск перекриває перетин повітряного тракту, що істотно збільшує його опір і зменшує витрату повітря Крім того, газ вводиться в потік повітря радіально через кільцеву щілину між диском і торцевою кришкою, через що відбувається недостатньо якісне змішання газу з повітрям У результаті відомий пальник має низьку теплову потужність і незадовільну економічність В основу винаходу "Пальник газовий" поставлена задача поліпшення якості змішання газу з повітрям і збільшення витрати повітря 00 ю ю 55184 Поставлена задача зважується тим, що пальник містить повітряний патрубок, підключений до джерела повітря, соосно встановлений газовий патрубок, конфузор і концентрично встановлений розпилювальний пристрій, виконаний у виді плоских порожніх радіальних стійок і принаймні одного плоского кільцевого колектора Радіальні стійки розгорнуті до потоку повітря під кутом а, обраним зі співвідношення 35°>а>10° Радіальні стійки | мають у перетині форму витягнутого еліпса У радіальних стійках виконані а>10° 2 Радіальні стійки мають у перетині форму витягнутого еліпса 3 У радіальних стійках виконані поперечні отвори 4 У колекторі виконані радіальні і подовжні отвори 5 Поперечні отвори в радіальних стійках і радіальні отвори в колекторі виконані в районі передньої крайки Виконання розпилювального пристрою у виді порожніх плоских радіальних стійок і з'єднаного з ними принаймні одного плоского кільцевого колектора, а також розворот радіальних стійок до потоку повітря під кутом а, обраним зі співвідношення 35°>а>10°, дозволяє рівномірно розподілити газ, що минає з отворів у колекторі і стійках, по обсязі, а також закрутити повітряний потік Така конструкція пальника утворить об'ємні ґрати з низьким аеродинамічним опором по повітрю, що при тих же габаритах пальника дозволяє збільшити його потужність цьому отвори 8 і 10 виконані в районі передньої крайки для поліпшення сумішоутворення Пальник газовий, що заявляється, працює таким чином Повітря в пальник подається вентилятором (на кресленнях не показаний) Частина повітря подається через аеродинамічні ґрати, утворені концентричне встановленим плоским кільцевим колектором 4 і порожніми плоскими радіальними стійками 3, розгорнутими до потоку повітря під кутом а, обраним зі співвідношення 35°>а>10°, що приводить до закручування потоку повітря Інша частина повітря проходить по периферії між колектором 4 і стінкою повітряного патрубка 11 спрямовується до центра форсунки конфузором 5 Газ подається в газовий патрубок 2 і розпорошується через отвори 7 у торцевой заглушці 6, через радіальні отвори 8 і подовжні отвори 9 у колекторі 4 і через поперечні отвори 10 у пустотілих стійках З За рахунок енергії струменя газу відбувається впровадження газу в повітря і змішання Така конструкція дозволяє одержати наступні переваги в порівнянні з прототипом Винахід, що заявляється, пояснюється наступними кресленнями і прикладеним детальним описом На фіг 1 представлений пальник, що заявляється, загальний вид На фіг 2 представлений вид А на фіг 1 На фіг 3 представлений перетин Б-Б на фіг 1 Пальник містить повітряний патрубок 1, у якому соосно розташований газовий патрубок 2 Порожні плоскі радіальні стійки 3 з'єднані з концентрично встановленим плоским кільцевим СТІЙКІСТЬ горіння - підвищити витрати повітря за рахунок зменшення аеродинамічного опору, - зменшити застійну зону горіння в центрі форсунки, - зробити смолоскип полум'я коротше і поліпшити повноту згоряння за рахунок об'ємного розподілу газу, - запобігти відрив фронту полум'я і підвищити Винахід пройшов досвідчене відпрацьовування і придатний до промислового застосування Повітря 55184 Б-Б V ffl Фіг. З Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
