Котел опалювальний

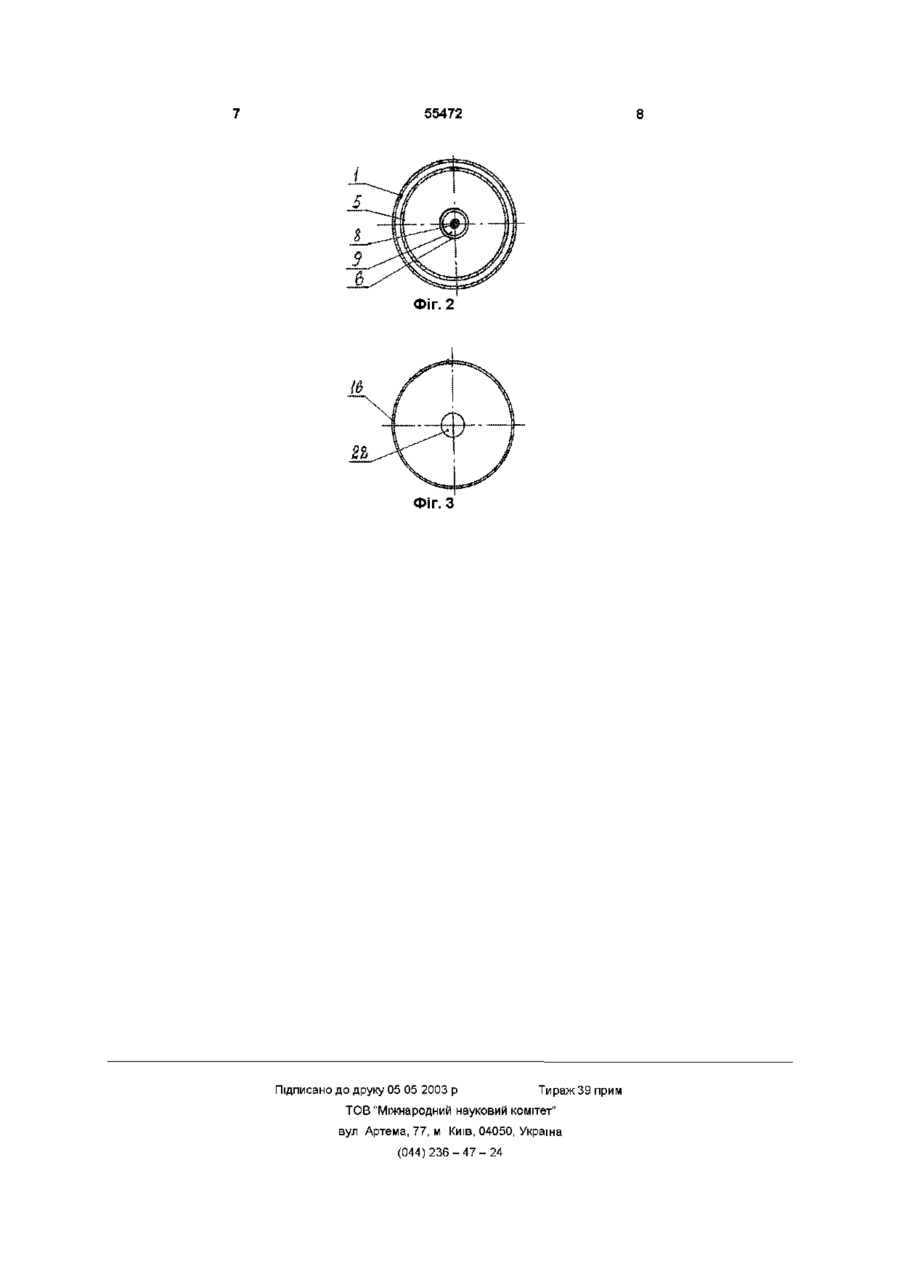

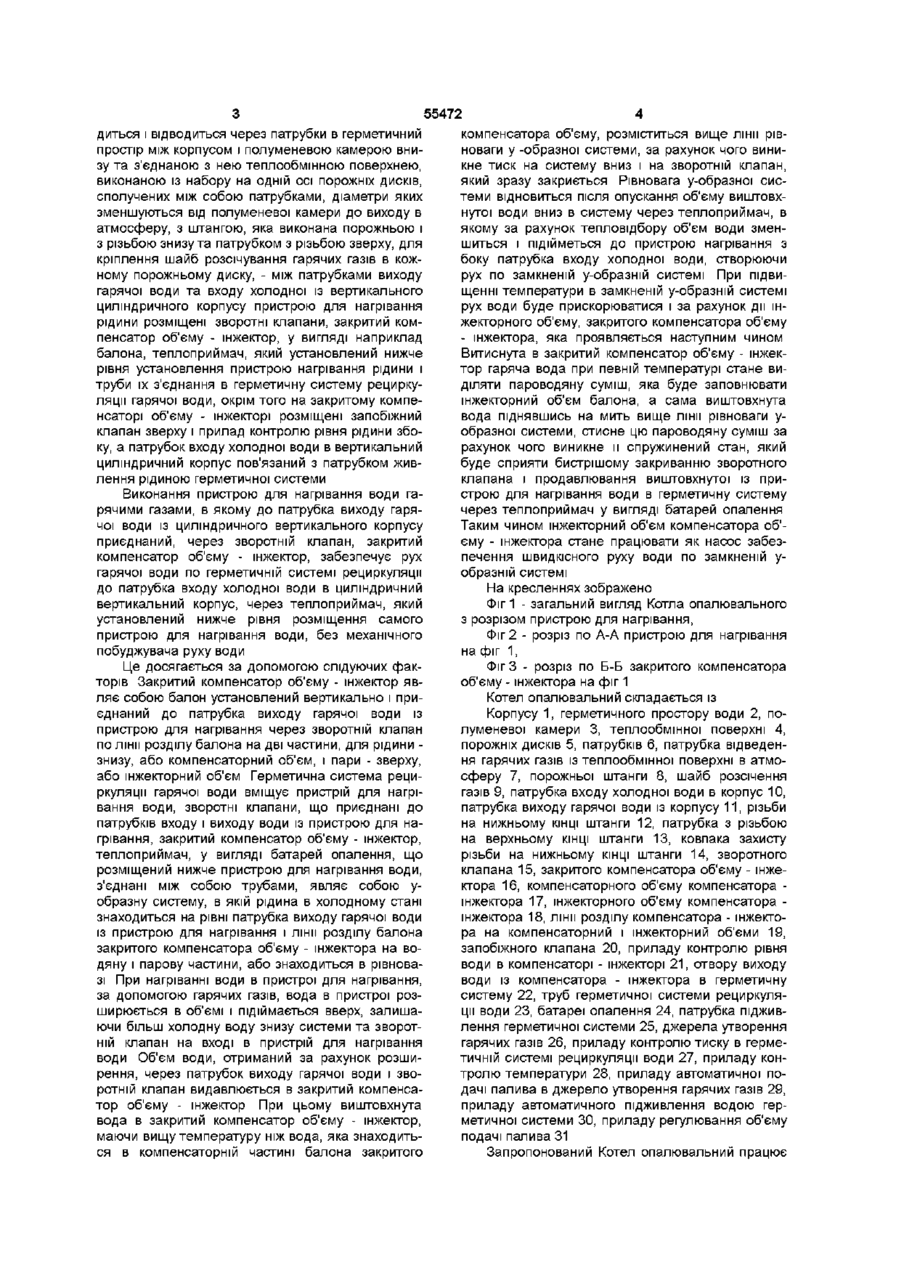

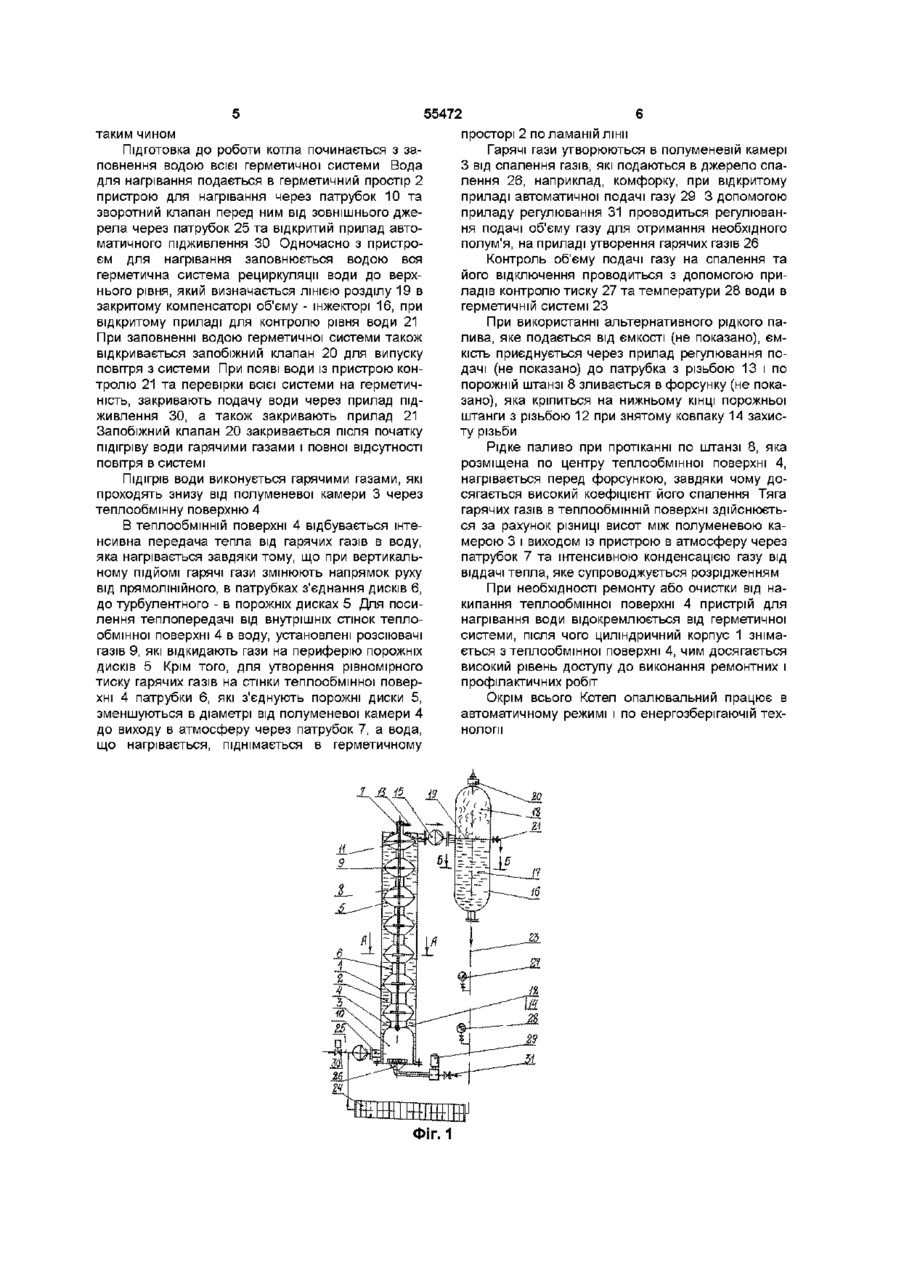

Котел опалювальний гарячими газами, що містить вертикальний циліндричний корпус, який охолоджується проточною водою, що підводиться і відводиться через патрубки в герметичний простір між корпусом і полуменевою камерою внизу та з'єднаною з нею теплообмінною поверхнею, виконаною із набору на одній осі порожніх дисків, сполучених між собою патрубками, діаметри яких зменшуються від полуменевої камери до виходу в атмосферу, з штангою, яка виконана порожньою і з нарізкою знизу та патрубком з нарізкою зверху, шайби розсічення гарячих газів в кожному порожньому диску, який відрізняється тим, що між патрубками входу холодної води і виходу гарячої води із вертикального циліндричного корпусу розміщені зворотний клапан, закритий компенсатор об'єму - інжектор у вигляді, наприклад, балона, установленого вертикально, теплоприймач, установлений нижче вертикального циліндричного корпусу, труби з'єднання їх в герметичну систему рециркуляції гарячої води, крім того, на інжекторі розміщено зверху запобіжний клапан та збоку прилад для контролю рівня води, а патрубок входу холодної води в вертикальний циліндричний корпус зв'язаний з патрубком живлення герметичної системи Винахід належить до теплоенергетики і може бути використаний в котлоагрегатах для опалення багатоповерхових будинків Відомий модульний котел зменшеної габаритної висоти системи "ФЕГ - ВЕСТАЛ", який складається із модульних елементів для виробництва теплоти, призначеної для центрального опалення багатоповерхових будинків Установка "ФЕГ - ВЕСТАЛ" розміщується в даховому просторі будинку і вміщує три модульних елементи системи AF-105 для опалення, які установлені один над другим, з паралельним з'єднанням з водяної і газової сторони, циркуляційних насосів, зворотних і запобіжного клапанів, закритого компенсатора об'єму, герметичної системи рециркуляції гарячої води з теплоприймачем, розміщеним нижче рівня установлення котла (Див "Довід никове керівництво по проектуванню", Угорщина, Будапешт, вул Шорокшари, 158, Н - 1095) Недоліками даного модульного котла є складність конструкції, великі енерговитрати, циркуляція води в герметичній системі при допомозі циркуляційних насосів нею в середині, та штангою з шайбами розсічування гарячих газів (Див заяву на винахід "Пристрій для нагрівання рідини", подану до Інституту промислової власності 06121999, за № 99126615) Суттєвим недоліком даного пристрою є те, що його неможливо використати для опалення багатоповерхових будинків в герметичній системі рециркуляції гарячої води з теплоприймачем, розміщеним нижче рівня установлення самого пристрою для нагрівання, без допомоги механічного побуджувача руху води В основу винаходу поставлено задачу, яка направлена на удосконалення "Пристрою для нагрівання рідини", здебільшого води, гарячими газами для отримання наступного технічного результату - забезпечення рециркуляції гарячої води по замкненій герметичній системі опалення з теплоприймачем, який розміщений нижче рівня установлення самого "Пристрою для нагрівання" без допомоги механічного побуджувача руху води, - спрощення конструкції Котла опалювального, - роботу Котла опалювального по енергозберігаючій технології Поставлена задача вирішується таким чином У пристрої для нагрівання рідини, здебільшого води, гарячими газами, утворюваними від пов'язаного джерела, що вміщує вертикальний корпус, який охолоджується проточною водою, що підво Найбільш близьким за технічною суттю до запропонованого Котла опалювального є "Пристрій для нагрівання рідини", здебільшого води, гарячими газами, який вміщує вертикальний циліндричний корпус, що охолоджується проточною водою, з полуменевою камерою і теплообмінною поверх о ю ю 55472 диться і відводиться через патрубки в герметичний простір між корпусом і полуменевою камерою внизу та з'єднаною з нею теплообмінною поверхнею, виконаною із набору на одній осі порожніх дисків, сполучених між собою патрубками, діаметри яких зменшуються від полуменевої камери до виходу в атмосферу, з штангою, яка виконана порожньою і з різьбою знизу та патрубком з різьбою зверху, для кріплення шайб розсічування гарячих газів в кожному порожньому диску, - між патрубками виходу гарячої води та входу холодної із вертикального циліндричного корпусу пристрою для нагрівання рідини розміщені зворотні клапани, закритий компенсатор об'єму - інжектор, у вигляді наприклад балона, теплоприймач, який установлений нижче рівня установлення пристрою нагрівання рідини і труби їх з'єднанняв герметичну систему рециркуляції гарячої води, окрім того на закритому компенсаторі об'єму - інжекторі розміщені запобіжний клапан зверху і прилад контролю рівня рідини збоку, а патрубок входу холодної води в вертикальний циліндричний корпус пов'язаний з патрубком живлення рідиною герметичної системи Виконання пристрою для нагрівання води гарячими газами, в якому до патрубка виходу гарячої води із циліндричного вертикального корпусу приєднаний, через зворотній клапан, закритий компенсатор об'єму - інжектор, забезпечує рух гарячої води по герметичній системі рециркуляції до патрубка входу холодної води в циліндричний вертикальний корпус, через теплоприймач, який установлений нижче рівня розміщення самого пристрою для нагрівання води, без механічного побуджувача руху води Це досягається за допомогою слідуючих факторів Закритий компенсатор об'єму - інжектор являє собою балон установлений вертикально і приєднаний до патрубка виходу гарячої води із пристрою для нагрівання через зворотній клапан по лінії розділу балона на дві частини, для рідини знизу, або компенсаторний об'єм, і пари - зверху, або інжекторний об'єм Герметична система рециркуляції гарячої води вміщує пристрій для нагрівання води, зворотні клапани, що приєднані до патрубків входу і виходу води із пристрою для нагрівання, закритий компенсатор об'єму - інжектор, теплоприймач, у вигляді батарей опалення, що розміщений нижче пристрою для нагрівання води, з'єднані між собою трубами, являє собою уобразну систему, в якій рідина в холодному стані знаходиться на рівні патрубка виходу гарячої води із пристрою для нагрівання і лінії розділу балона закритого компенсатора об'єму - інжектора на водяну і парову частини, або знаходиться в рівновазі При нагріванні води в пристрої для нагрівання, за допомогою гарячих газів, вода в пристрої розширюється в об'ємі і підіймається вверх, залишаючи більш холодну воду знизу системи та зворотній клапан на вході в пристрій для нагрівання води Об'єм води, отриманий за рахунок розширення, через патрубок виходу гарячої води і зворотній клапан видавлюється в закритий компенсатор об'єму - інжектор При цьому виштовхнута вода в закритий компенсатор об'єму - інжектор, маючи вищу температуру ніж вода, яка знаходиться в компенсаторній частині балона закритого компенсатора об'єму, розміститься вище лінії рівноваги у -образної системи, за рахунок чого виникне тиск на систему вниз і на зворотній клапан, який зразу закриється Рівновага у-образної системи відновиться після опускання об'єму виштовхнутої води вниз в систему через теплоприймач, в якому за рахунок тепловідбору об'єм води зменшиться і підійметься до пристрою нагрівання з боку патрубка входу холодної води, створюючи рух по замкненій у-образній системі При підвищенні температури в замкненій у-образній системі рух води буде прискорюватися і за рахунок дії інжекторного об'єму, закритого компенсатора об'єму - інжектора, яка проявляється наступним чином Витиснута в закритий компенсатор об'єму - інжектор гаряча вода при певній температурі стане виділяти пароводяну суміш, яка буде заповнювати інжекторний об'єм балона, а сама виштовхнута вода піднявшись на мить вище лінії рівноваги уобразної системи, стисне цю пароводяну суміш за рахунок чого виникне и спружинений стан, який буде сприяти бистрішому закриванню зворотного клапана і продавлювання виштовхнутої із пристрою для нагрівання води в герметичну систему через теплоприймач у вигляді батарей опалення Таким чином інжекторний об'єм компенсатора об'єму - інжектора стане працювати як насос забезпечення швидкісного руху води по замкненій уобразній системі На кресленнях зображено Фіг 1 - загальний вигляд Котла опалювального з розрізом пристрою для нагрівання, Фіг 2 - розріз по А-А пристрою для нагрівання на фіг 1, Фіг 3 - розріз по Б-Б закритого компенсатора об'єму - інжектора на фіг 1 Котел опалювальний складається із Корпусу 1, герметичного простору води 2, полуменевої камери 3, теплообмінної поверхні 4, порожніх дисків 5, патрубків 6, патрубка відведення гарячих газів із теплообмінної поверхні в атмосферу 7, порожньої штанги 8, шайб розсічення газів 9, патрубка входу холодної води в корпус 10, патрубка виходу гарячої води із корпусу 11, різьби на нижньому КІНЦІ штанги 12, патрубка з різьбою на верхньому КІНЦІ штанги 13, ковпака захисту різьби на нижньому КІНЦІ штанги 14, зворотного клапана 15, закритого компенсатора об'єму - інжектора 16, компенсаторного об'єму компенсатора інжектора 17, інжекторного об'єму компенсатораінжектора 18, лінії розділу компенсатора - інжектора на компенсаторний і інжекторний об'єми 19, запобіжного клапана 20, приладу контролю рівня води в компенсаторі - інжекторі 21, отвору виходу води із компенсатора - інжектора в герметичну систему 22, труб герметичної системи рециркуляції води 23, батареї опалення 24, патрубка підживлення герметичної системи 25, джерела утворення гарячих газів 26, приладу контролю тиску в герметичній системі рециркуляції води 27, приладу контролю температури 28, приладу автоматичної подачі палива в джерело утворення гарячих газів 29, приладу автоматичного підживлення водою герметичної системи ЗО, приладу регулювання об'єму подачі палива 31 Запропонований Котел опалювальний працює 55472 просторі 2 по ламаній лінії таким чином Гарячі гази утворюються в полуменевій камері Підготовка до роботи котла починається з заЗ від спалення газів, які подаються в джерело спаповнення водою всієї герметичної системи Вода лення 26, наприклад, комфорку, при відкритому для нагрівання подається в герметичний простір 2 приладі автоматичної подачі газу 29 3 допомогою пристрою для нагрівання через патрубок 10 та приладу регулювання 31 проводиться регулюванзворотний клапан перед ним від зовнішнього дженя подачі об'єму газу для отримання необхідного рела через патрубок 25 та відкритий прилад автополум'я, на приладі утворення гарячих газів 26 матичного підживлення ЗО Одночасно з пристроєм для нагрівання заповнюється водою вся Контроль об'єму подачі газу на спалення та герметична система рециркуляції води до верхйого відключення проводиться з допомогою принього рівня, який визначається ЛІНІЄЮ розділу 19 в ладів контролю тиску 27 та температури 28 води в закритому компенсаторі об'єму - інжекторі 16, при герметичній системі 23 відкритому приладі для контролю рівня води 21 При використанні альтернативного рідкого паПри заповненні водою герметичної системи також лива, яке подається від ємкості (не показано), ємвідкривається запобіжний клапан 20 для випуску кість приєднується через прилад регулювання поповітря з системи При появі води із пристрою кондачі (не показано) до патрубка з різьбою 13 і по тролю 21 та перевірки всієї системи на герметичпорожній штанзі 8 зливається в форсунку (не поканість, закривають подачу води через прилад підзано), яка кріпиться на нижньому КІНЦІ порожньої живлення ЗО, а також закривають прилад 21 штанги з різьбою 12 при знятому ковпаку 14 захисЗапобіжний клапан 20 закривається після початку ту різьби підігріву води гарячими газами і повної відсутності Рідке паливо при протіканні по штанзі 8, яка повітря в системі розміщена по центру теплообмінної поверхні 4, нагрівається перед форсункою, завдяки чому доПідігрів води виконується гарячими газами, які сягається високий коефіцієнт його спалення Тяга проходять знизу від полуменевої камери 3 через гарячих газів в теплообмінній поверхні здійснюєтьтеплообмінну поверхню 4 ся за рахунок різниці висот між полуменевою каВ теплообмінній поверхні 4 відбувається інтемерою 3 і виходом із пристрою в атмосферу через нсивна передача тепла від гарячих газів в воду, патрубок 7 та інтенсивною конденсацією газу від яка нагрівається завдяки тому, що при вертикальвіддачі тепла, яке супроводжується розрідженням ному ПІДЙОМІ гарячі гази змінюють напрямок руху від прямолінійного, в патрубках з'єднання дисків 6, При необхідності ремонту або очистки від надо турбулентного - в порожніх дисках 5 Для посикипання теплообмінної поверхні 4 пристрій для лення теплопередачі від внутрішніх стінок теплонагрівання води відокремлюється від герметичної обмінної поверхні 4 в воду, установлені розсіювачі системи, після чого циліндричний корпус 1 знімагазів 9, які відкидають гази на периферію порожніх ється з теплообмінної поверхні 4, чим досягається дисків 5 Крім того, для утворення рівномірного високий рівень доступу до виконання ремонтних і тиску гарячих газів на стінки теплообмінної поверпрофілактичних робіт хні 4 патрубки 6, які з'єднують порожні диски 5, Окрім всього Котел опалювальний працює в зменшуються в діаметрі від полуменевої камери 4 автоматичному режимі і по енергозберігаючій техдо виходу в атмосферу через патрубок 7, а вода, нологи що нагрівається, піднімається в герметичному ФІГ. 1 55472 Фіг. 2 Фіг. З Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
