Захисний прольотний рукав для димоходів і вентиляційних каналів і спосіб його установлення

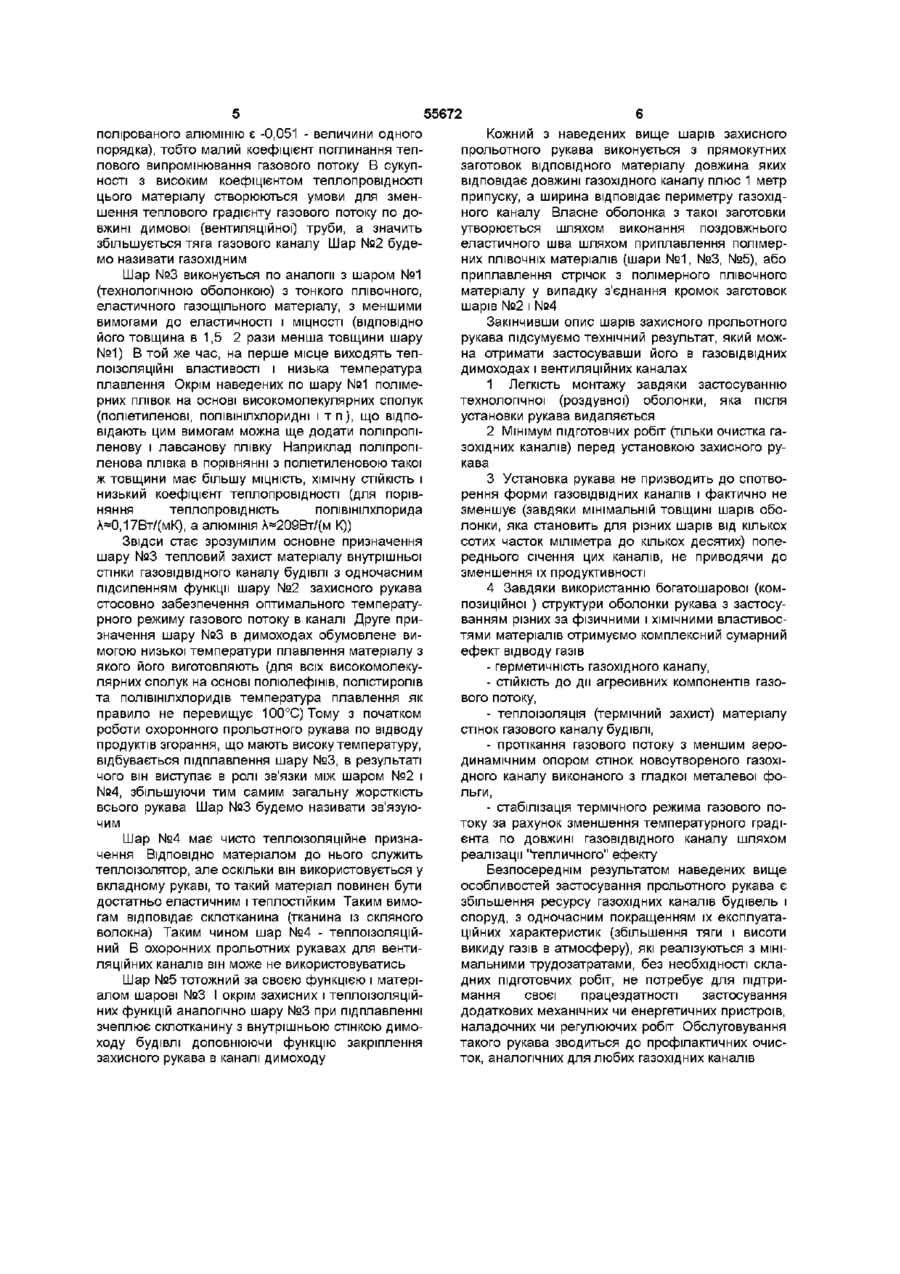

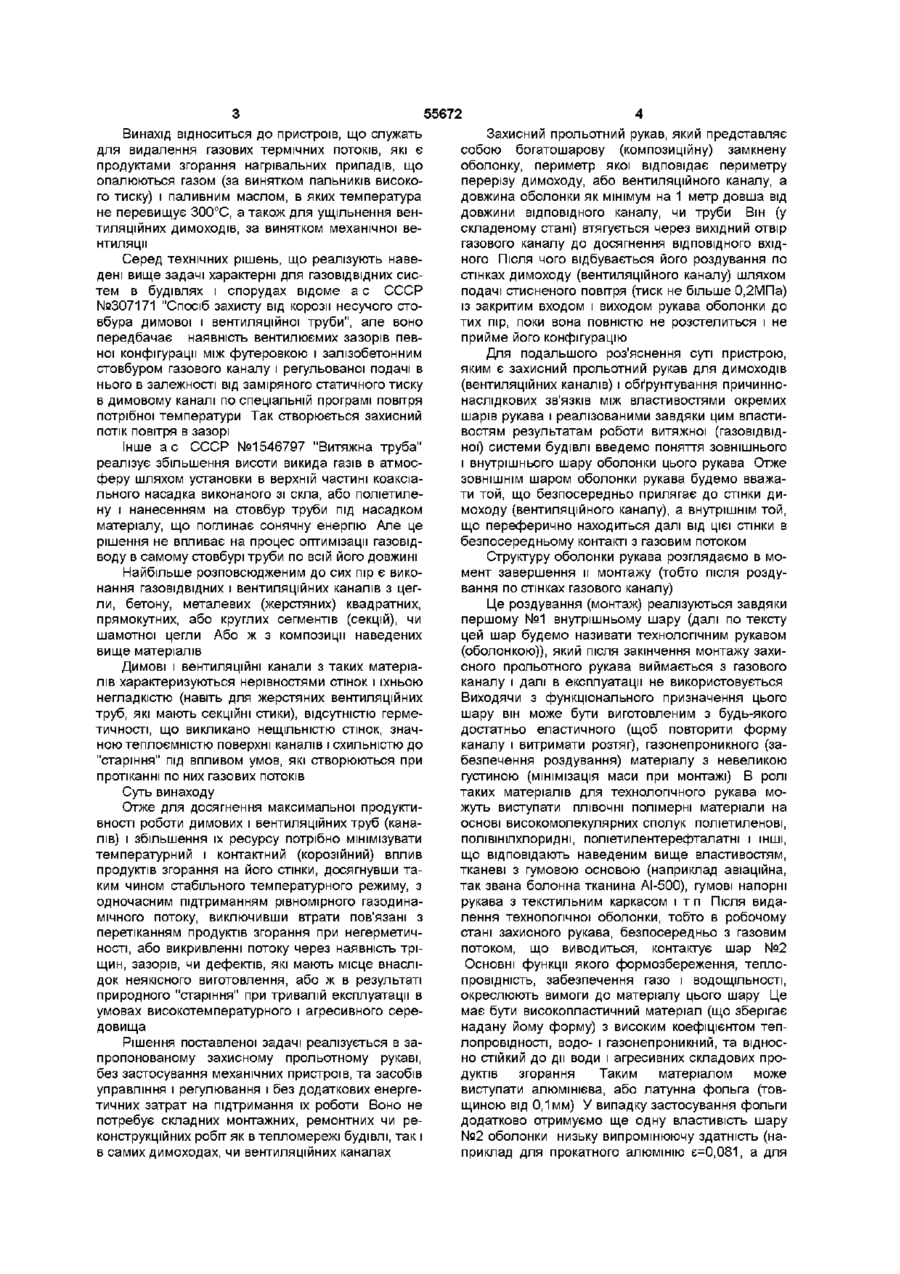

1 Захисний прольотний рукав для димоходів і вентиляційних каналів, який відрізняється тим, що для збільшення тяги і висоти викиду газів в атмосферу, а також для захисту стінок газових каналів будинків і споруд та продовження їх строку служби, виконується у вигляді багатошарової (композиційної) оболонки, яка монтується в газовому каналі, причому матеріали, з яких виконано різні шари оболонки, відрізняються за своїми фізичними, ХІМІЧНИМИ і функціональними властивостями 2 Рукав за п 1, який відрізняється тим, що містить внутрішній (газохідний) шар, виконаний з пластичної металевої фольги з високою теплопровідністю і низьким коефіцієнтом поглинання теплового випромінювання 3 Рукав за п 2, який відрізняється тим, що його внутрішній (газохідний) шар із пластичної металевої фольги під дією стисненого повітря, поданого в рукав, має властивість повторювати контур каналу, в якому він розташований, і зберігати набуту форму після припинення роздування, виконує формоутворюючу і формозберігаючу функцію 4 Рукав за п 1, який відрізняється тим, що у випадку застосування в димоходах з високою температурою газів, що видаляються, містить теплоізоляційний (ЗОВНІШНІЙ) шар, виготовлений з еластичного, тонкого термостійкого матеріалу (наприклад тканини зі скловолокна) 5 Рукав за п 1, який відрізняється тим, що містить один або кілька зв'язувальних (скріплюючих) шарів, виконаних із тонкої еластичної полімерної плівки на основі високомолекулярних сполук, яка має низьку температуру плавлення і високі теплоізоляційні властивості і додатково служить для з'єднання різних шарів рукава між собою і з внутрішньою стінкою газохідного каналу 6 Рукав за п 1, який відрізняється тим, що для виконання оболонки кожного шару замкненою її виготовляють із поздовжнім еластичним швом 7 Рукав за п 1, який відрізняється тим, що містить внутрішній технологічний шар (оболонку), виконаний з еластичної, газонепроникної полімерної плівки на основі високомолекулярних сполук, який служить для монтажу рукава в газовому каналі і по його закінченні виймається 8 Спосіб установлення захисного прольотного рукава для димоходів і вентиляційних каналів, який відрізняється тим, що після того, як складений захисний рукав втягують у газовий канал через вхідний чи вихідний отвір, його роздувають стисненим повітрям до тих пір, поки рукав повністю не розстелиться на стінках каналу 9 Спосіб установлення за п 9, який відрізняється тим, що роздування рукава здійснюють за рахунок подачі стисненого повітря в технологічну внутрішню оболонку (шар) цього рукава, виконану з еластичного газонепроникного матеріалу через один з отворів цієї оболонки при закритому ВІДПО Винахід може бути використаний в житловому і промисловому будівництві, а також для поліпшення експлуатаційних характеристик мережі газовідведення опалювальних систем уже існуючих будівель Основною задачею, що реалізується в цій області є досягнення максимальної тяги при мінімізації шкідливого впливу продуктів згорання на стінки димового каналу (тобто збільшення його ресурсу) ВІДНО іншому 10 Спосіб установлення за п 10, який відрізняється тим, що після роздування і прийняття рукавом форми газохідного каналу, його внутрішню технологічну оболонку видаляють із газохідного каналу (О ю ю 55672 Винахід відноситься до пристроїв, що служать Захисний прольотний рукав, який представляє для видалення газових термічних потоків, які є собою богатошарову (композиційну) замкнену продуктами згорання нагрівальних приладів, що оболонку, периметр якої відповідає периметру опалюються газом (за винятком пальників високоперерізу димоходу, або вентиляційного каналу, а го тиску) і паливним маслом, в яких температура довжина оболонки як мінімум на 1 метр довша від не перевищує 300°С, а також для ущільнення вендовжини ВІДПОВІДНОГО каналу, чи труби Він (у тиляційних димоходів, за винятком механічної вескладеному стані) втягується через вихідний отвір нтиляції газового каналу до досягнення ВІДПОВІДНОГО ВХІДНОГО ПІСЛЯ ЧОГО відбувається його роздування по Серед технічних рішень, що реалізують навестінках димоходу (вентиляційного каналу) шляхом дені вище задачі характерні для газовідвідних сисподачі стисненого повітря (тиск не більше 0,2МПа) тем в будівлях і спорудах відоме а с СССР із закритим входом і виходом рукава оболонки до №307171 "Спосіб захисту від корозії несучого стотих пір, поки вона повністю не розстелиться і не вбура димової і вентиляційної труби", але воно прийме його конфігурацію передбачає наявність вентилюємих зазорів певної конфігурації між футеровкою і залізобетонним Для подальшого роз'яснення суті пристрою, стовбуром газового каналу і регульованої подачі в яким є захисний прольотний рукав для димоходів нього в залежності від заміряного статичного тиску (вентиляційних каналів) і обґрунтування причиннов димовому каналі по спеціальній програмі повітря наслідкових зв'язків між властивостями окремих потрібної температури Так створюється захисний шарів рукава і реалізованими завдяки цим властипотік повітря в зазорі востям результатам роботи витяжної (газовідвідної) системи будівлі введемо поняття зовнішнього Інше а с СССР №1546797 "Витяжна труба" і внутрішнього шару оболонки цього рукава Отже реалізує збільшення висоти викида газів в атмосЗОВНІШНІМ шаром оболонки рукава будемо вважаферу шляхом установки в верхній частині коаксіати той, що безпосередньо прилягає до стінки дильного насадка виконаного зі скла, або поліетилемоходу (вентиляційного каналу), а внутрішнім той, ну і нанесенням на стовбур труби під насадком що переферично находиться далі від цієї стінки в матеріалу, що поглинає сонячну енергію Але це безпосередньому контакті з газовим потоком рішення не впливає на процес оптимізацм газовідводу в самому стовбурі труби по всій його довжині Структуру оболонки рукава розглядаємо в момент завершення м монтажу (тобто після роздуНайбільше розповсюдженим до сих пір є виковання по стінках газового каналу) нання газовідвідних і вентиляційних каналів з цегли, бетону, металевих (жерстяних) квадратних, Це роздування (монтаж) реалізуються завдяки прямокутних, або круглих сегментів (секцій), чи першому №1 внутрішньому шару (далі по тексту шамотної цегли Або ж з композиції наведених цей шар будемо називати технологічним рукавом вище матеріалів (оболонкою)), який після закінчення монтажу захисного прольотного рукава виймається з газового Димові І вентиляційні канали з таких матеріаканалу і далі в експлуатації не використовується лів характеризуються нерівностями стінок і їхньою Виходячи з функціонального призначення цього негладкістю (навіть для жерстяних вентиляційних шару він може бути виготовленим з будь-якого труб, які мають секційні стики), відсутністю гермедостатньо еластичного (щоб повторити форму тичності, що викликано нещільністю стінок, значканалу і витримати розтяг), газонепроникного (заною теплоємністю поверхні каналів і схильністю до безпечення роздування) матеріалу з невеликою "старіння" під впливом умов, які створюються при густиною (мінімізація маси при монтажі) В ролі протіканні по них газових потоків таких матеріалів для технологічного рукава моСуть винаходу жуть виступати ПЛІВОЧНІ полімерні матеріали на Отже для досягнення максимальної продуктиоснові високомолекулярних сполук поліетиленові, вності роботи димових і вентиляційних труб (канаполівшілхлоридні, поліетилентерефталатні і ІНШІ, лів) і збільшення їх ресурсу потрібно мінімізувати що відповідають наведеним вище властивостям, температурний і контактний (корозійний) вплив тканеві з гумовою основою (наприклад авіаційна, продуктів згорання на його стінки, досягнувши татак звана болонна тканина АІ-500), гумові напорні ким чином стабільного температурного режиму, з рукава з текстильним каркасом і т п Після видаодночасним підтриманням рівномірного газодиналення технологічної оболонки, тобто в робочому мічного потоку, виключивши втрати пов'язані з стані захисного рукава, безпосередньо з газовим перетіканням продуктів згорання при негерметичпотоком, що виводиться, контактує шар №2 ності, або викривленні потоку через наявність тріОсновні функції якого формозбереження, теплощин, зазорів, чи дефектів, які мають місце внасліпровідність, забезпечення газо і ВОДОЩІЛЬНОСТІ, док неякісного виготовлення, або ж в результаті окреслюють вимоги до матеріалу цього шару Це природного "старіння" при тривалій експлуатації в має бути високопластичний матеріал (що зберігає умовах високотемпературного і агресивного серенадану йому форму) з високим коефіцієнтом тепдовища лопровідності, водо- і газонепроникний, та відносРішення поставленої задачі реалізується в зано стійкий до дії води і агресивних складових пропропонованому захисному прольотному рукаві, дуктів згорання Таким матеріалом може без застосування механічних пристроїв, та засобів виступати алюмінієва, або латунна фольга (товуправління і регулювання і без додаткових енергещиною від 0,1мм) У випадку застосування фольги тичних затрат на підтримання їх роботи Воно не додатково отримуємо ще одну властивість шару потребує складних монтажних, ремонтних чи ре№2 оболонки низьку випромінюючу здатність (наконструкційних робіт як в тепломережі будівлі, так і приклад для прокатного алюмінію є=0,081, а для в самих димоходах, чи вентиляційних каналах 55672 полірованого алюмінію є -0,051 - величини одного Кожний з наведених вище шарів захисного порядка), тобто малий коефіцієнт поглинання теппрольотного рукава виконується з прямокутних лового випромінювання газового потоку В сукупзаготовок ВІДПОВІДНОГО матеріалу довжина яких ності з високим коефіцієнтом теплопровідності відповідає довжині газохідного каналу плюс 1 метр цього матеріалу створюються умови для зменприпуску, а ширина відповідає периметру газохідшення теплового градієнту газового потоку по доного каналу Власне оболонка з такої заготовки вжині димової (вентиляційної) труби, а значить утворюється шляхом виконання поздовжнього збільшується тяга газового каналу Шар №2 будееластичного шва шляхом приплавлення полімермо називати газохідним них ПЛІВОЧНІХ матеріалів (шари №1, №3, №5), або приплавлення стрічок з полімерного плівочного Шар №3 виконується по аналогії з шаром №1 матеріалу у випадку з'єднання кромок заготовок (технологічною оболонкою) з тонкого плівочного, шарів №2 і №4 еластичного газощільного матеріалу, з меншими вимогами до еластичності і МІЦНОСТІ (ВІДПОВІДНО Закінчивши опис шарів захисного прольотного його товщина в 1,5 2 рази менша товщини шару рукава підсумуємо технічний результат, який мож№1) В той же час, на перше місце виходять тепна отримати застосувавши його в газовідвідних лоізоляційні властивості і низька температура димоходах і вентиляційних каналах плавлення Окрім наведених по шару №1 поліме1 Легкість монтажу завдяки застосуванню рних плівок на основі високомолекулярних сполук технологічної (роздувної) оболонки, яка після (поліетиленові, полівінілхлоридні і т п ) , що відпоустановки рукава видаляється відають цим вимогам можна ще додати поліпропі2 Мінімум підготовчих робіт (тільки очистка галенову і лавсанову плівку Наприклад поліпропізохідних каналів) перед установкою захисного руленова плівка в порівнянні з поліетиленовою такої кава ж товщини має більшу МІЦНІСТЬ, хімічну СТІЙКІСТЬ і 3 Установка рукава не призводить до спотвонизький коефіцієнт теплопровідності (для поріврення форми газовідвідних каналів і фактично не няння теплопровідність полівшілхлорида зменшує (завдяки мінімальній товщині шарів обоЛ=0,17Вт/(мК), а алюмінія Л=209Вт/(м К)) лонки, яка становить для різних шарів від кількох сотих часток міліметра до кількох десятих) попеЗвідси стає зрозумілим основне призначення реднього січення цих каналів, не приводячи до шару №3 тепловий захист матеріалу внутрішньої зменшення їх продуктивності стінки газовідвідного каналу будівлі з одночасним підсиленням функції шару №2 захисного рукава 4 Завдяки використанню богатошарової (комстосовно забезпечення оптимального температупозиційної ) структури оболонки рукава з застосурного режиму газового потоку в каналі Друге приванням різних за фізичними і ХІМІЧНИМИ властивосзначення шару №3 в димоходах обумовлене витями матеріалів отримуємо комплексний сумарний могою низької температури плавлення матеріалу з ефект відводу газів якого його виготовляють (для всіх високомолеку- герметичність газохідного каналу, лярних сполук на основі полюлефінів, полістиролів - СТІЙКІСТЬ до дії агресивних компонентів газота полівінілхлоридів температура плавлення як вого потоку, правило не перевищує 100°С)Тому з початком - теплоізоляція (термічний захист) матеріалу роботи охоронного прольотного рукава по відводу стінок газового каналу будівлі, продуктів згорання, що мають високу температуру, - протікання газового потоку з меншим аеровідбувається підплавлення шару №3, в результаті динамічним опором стінок новоутвореного газохічого він виступає в ролі зв'язки між шаром №2 і дного каналу виконаного з гладкої металевої фо№4, збільшуючи тим самим загальну жорсткість льги, всього рукава Шар №3 будемо називати зв'язую- стабілізація термічного режима газового почим току за рахунок зменшення температурного градієнта по довжині газовідвідного каналу шляхом Шар №4 має чисто теплоізоляційне признареалізації "тепличного" ефекту чення ВІДПОВІДНО матеріалом до нього служить теплоізолятор, але оскільки він використовується у Безпосереднім результатом наведених вище вкладному рукаві, то такий матеріал повинен бути особливостей застосування прольотного рукава є достатньо еластичним і теплостійким Таким вимозбільшення ресурсу газохідних каналів будівель і гам відповідає склотканина (тканина із скляного споруд, з одночасним покращенням їх експлуатаволокна) Таким чином шар №4 - теплоізоляційційних характеристик (збільшення тяги і висоти ний В охоронних прольотних рукавах для вентивикиду газів в атмосферу), які реалізуються з мініляційних каналів він може не використовуватись мальними трудозатратами, без необхідності складних підготовчих робіт, не потребує для підтриШар №5 тотожний за своєю функцією і матерімання своєї працездатності застосування алом шарові №3 І окрім захисних і теплоізоляційдодаткових механічних чи енергетичних пристроїв, них функцій аналогічно шару №3 при підплавленні наладочних чи регулюючих робіт Обслуговування зчеплює склотканину з внутрішньою стінкою димотакого рукава зводиться до профілактичних очисходу будівлі доповнюючи функцію закріплення ток, аналогічних для любих газохідних каналів захисного рукава в каналі димоходу 55672 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
