Спосіб регулювання рівню мениску металу у кристалізаторі при безперервному вертикальному литті заготівок

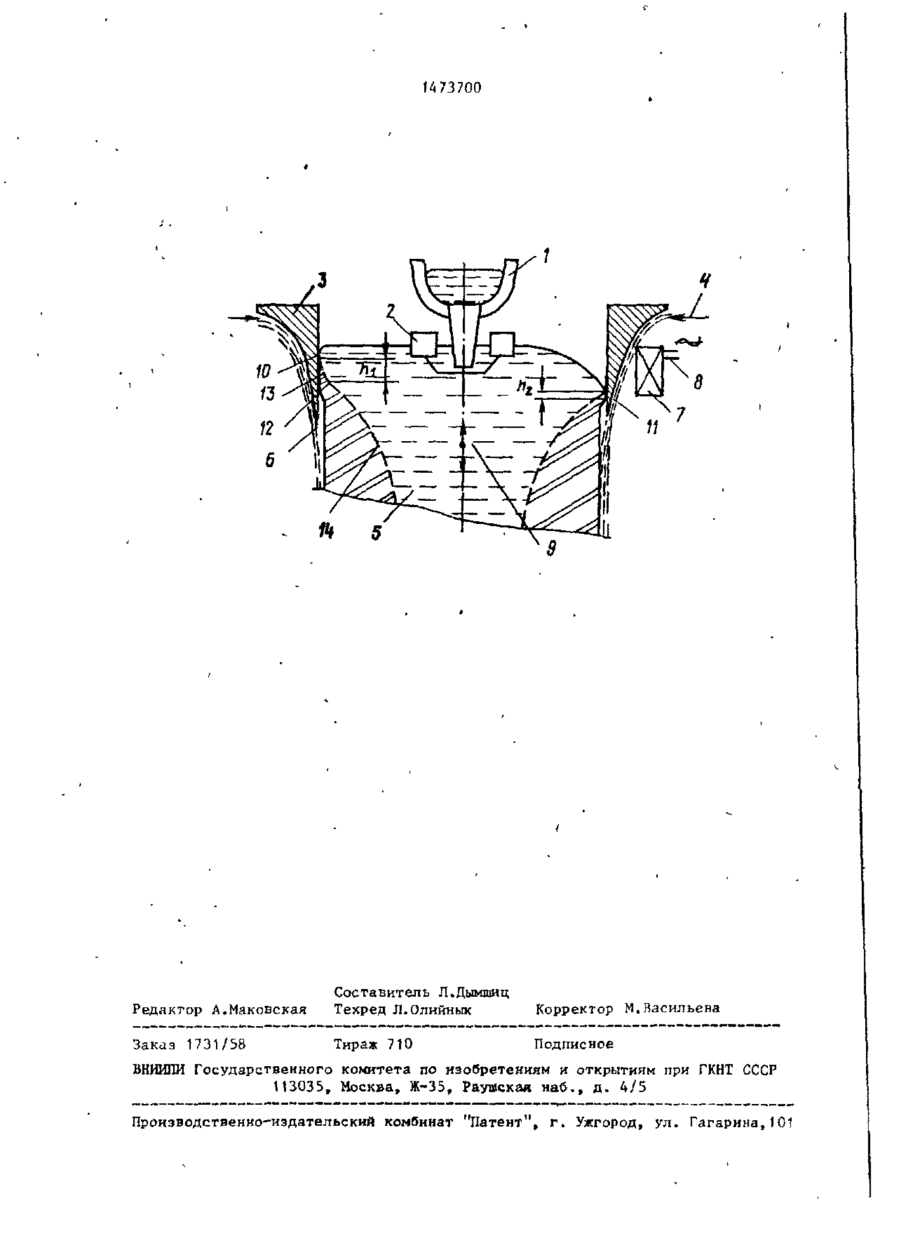

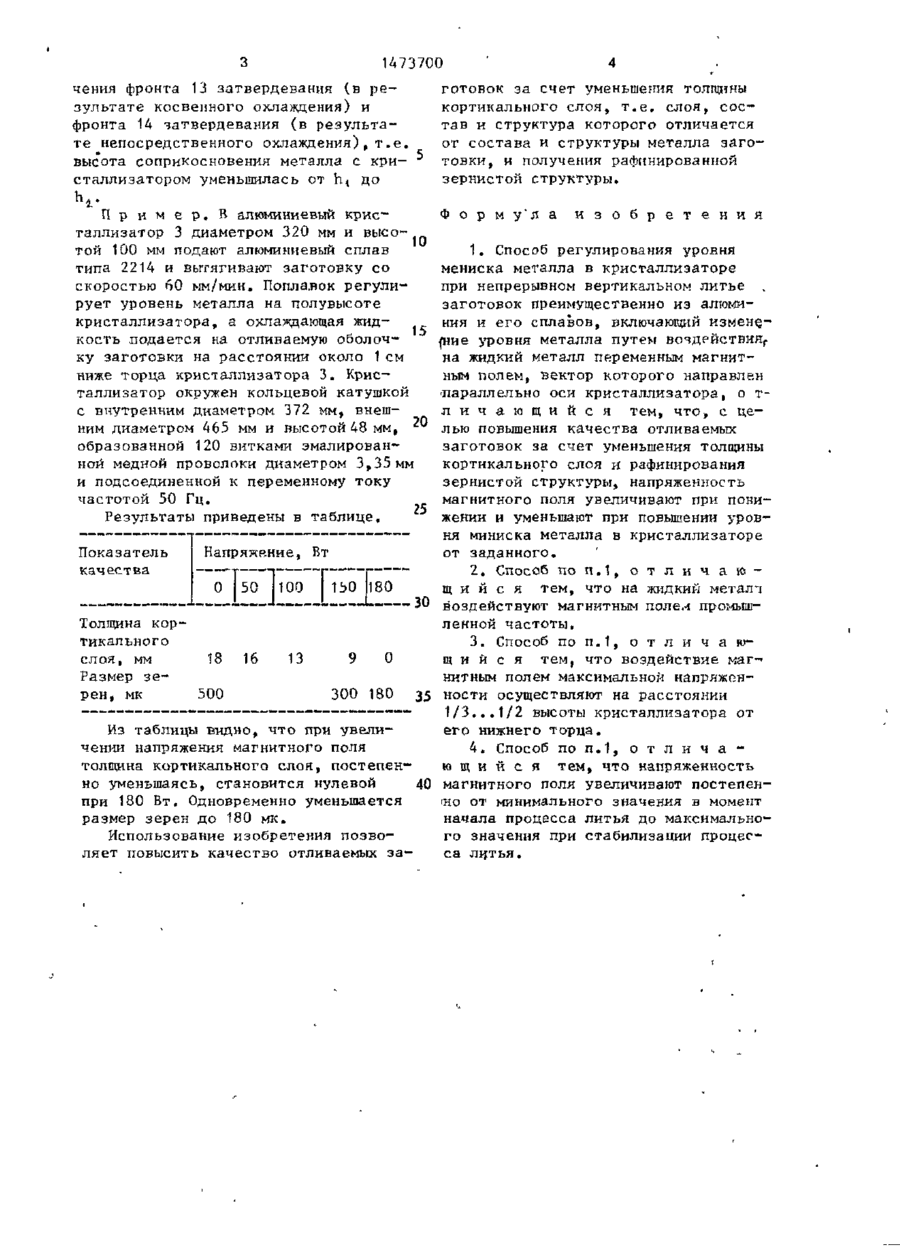

Изобретение относится к металлургии, конкретно к вертикальному непрерывному литью заготовок преимущественно из алюминия и его сплавов, а именно к регулированию уровня металла в кристаллизаторе. Цель — повышение качества отливаемых заготовок за счет уменьшения толщины кортикального слоя и рафинирования зернистой структуры. При отливке заготовок на жидкий металл в кристаллизаторе воздействуют переменным магнитным полем, напряженность которого увеличивают при понижении и уменьшают при повышении уровня мениска металла от заданного значения. На жидкий металл воздействуют полем промышленной частоты на уровне 1/3 - 1/2 высоты кристаллизатора от его нижнего торца, 3 з.п.ф-лы» 1 ил, 1 табл. 2 Устройство содержит емкость 1 для " подачи жидкого металла, поплавок 2 ^регулирования уровня, кристаллизатор 3, охлаждаемый с помощью жидкости 4, которая, стекая, охлаждает оболочку металла 5 на участке 6 под кристаллизатором 3. Вокруг правой половины ^кристаллизатора установлена катушка 7, которая питается переменным напряжением 8 для создания направленного магнитного поля 9 и понижения уровня мениска от точки 10 при литье по известному способу (прототип) до точки 11 по предложенному •способу» Точка 11 расположена на уровне 12 Пересе— 1473700 чения фронта 13 затвердевания (в результате косвенного охлаждения) и фронта 14 затвердевания (в результате непосредственного охлаждения), т.е. высота соприкосновения металла с кристаллизатором уменьшилась от h, до готовок за счет уменьшения толщины кортикального с л о я , т . е . слоя, с о с тав и структура которого отличается от состава и структуры металла з а г о товки, и получения рафинированной зернистой структуры. П р и м е р . R алюминиевый кристаллизатор 3 диаметром 320 мм и высо10 той 100 мм подают алюминиевый сплав типа 2214 и вытягивают заготовку со скоростью 60 мм/мин. Поплалок регулирует уровень металла на полувысоте кристаллизатора, а охлаждающая жид15 кость подается на отливаемую оболочку заготовки на расстоянии около 1 см ниже торца кристаллизатора 3. Кристаллизатор окружен кольцевой катушкой с внутренним диаметром 372 мм, внешним диаметром 465 мм и высотой 48 мм, 20 Ф о р м V образованной 120 витками эмалированной медной проволоки диаметром 3,35 мм и подсоединенной к переменному току частотой 50 Гц, 25 Результаты приведены в таблице. Показатель Напряжение, Вт 0 50 100 Толщина кортикального 18 слоя, мм Размер з е 500 рен, мк 16 13 130 І180 9 0 300 180 30 35 Из таблицы видно, что при увеличении напряжения магнитного поля толщина кортикального с л о я , постепенно уменьшаясь, становится нулевой 40 при 180 Вт. Одновременно уменьшается размер зерен до 180 мк. Использование изобретения позволяет повысить качество отливаемых з а у'л а и з о б р е т е н и я 1. Способ регулирования уровня мениска металла в кристаллизаторе при непрерывном вертикальном литье , заготовок преимущественно из алюминия и его сплавов, включающий измене.(ние уровня металла путем ВОЗДРЙСТВИЯГ на жидкий металл переменным магнитным полем, вектор которого направлен •параллельно оси кристаллизатора, о т~ ли ч а ю щ и й с я тем, ч т о , с целью повышения качества отливаемых заготовок за счет уменьшения толщины кортикального слоя и рафинирования зернистой структуры, напряженность магнитного поля увеличивают при понижении и уменьшают при повышении уровня миниска металла в кристаллизаторе от заданного. 2. Способ по п , 1 , о т л и ч а ю щ и й с я тем, что на жидкий металч воздействуют магнитным полем промышленной частоты. 3 . Способ по п . 1 , о т л и ч а ю щ и й с я тем, что воздействие маг-» нитным полем максимальной напряженности осуществляют на расстоянии 1/3...1/2 высоты кристаллизатора от его нижнего торца. 4 . Способ по п . 1 , о т л и ч а ю щ и й с я тем, что напряженность магнитного поля увеличивают постепен'но от минимального значения в момент начала процесса литья до максимального значения при стабилизации процесса л и т ь я . 1473700 8 Редактор А.Маковская Составитель Л.Дымшиц Техред Л. Олнйнык Корректор Заказ 1731/58 Тираж 710 Подписное М.Васильева ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина,101
