Спосіб перезарядження самозарядного пістолета

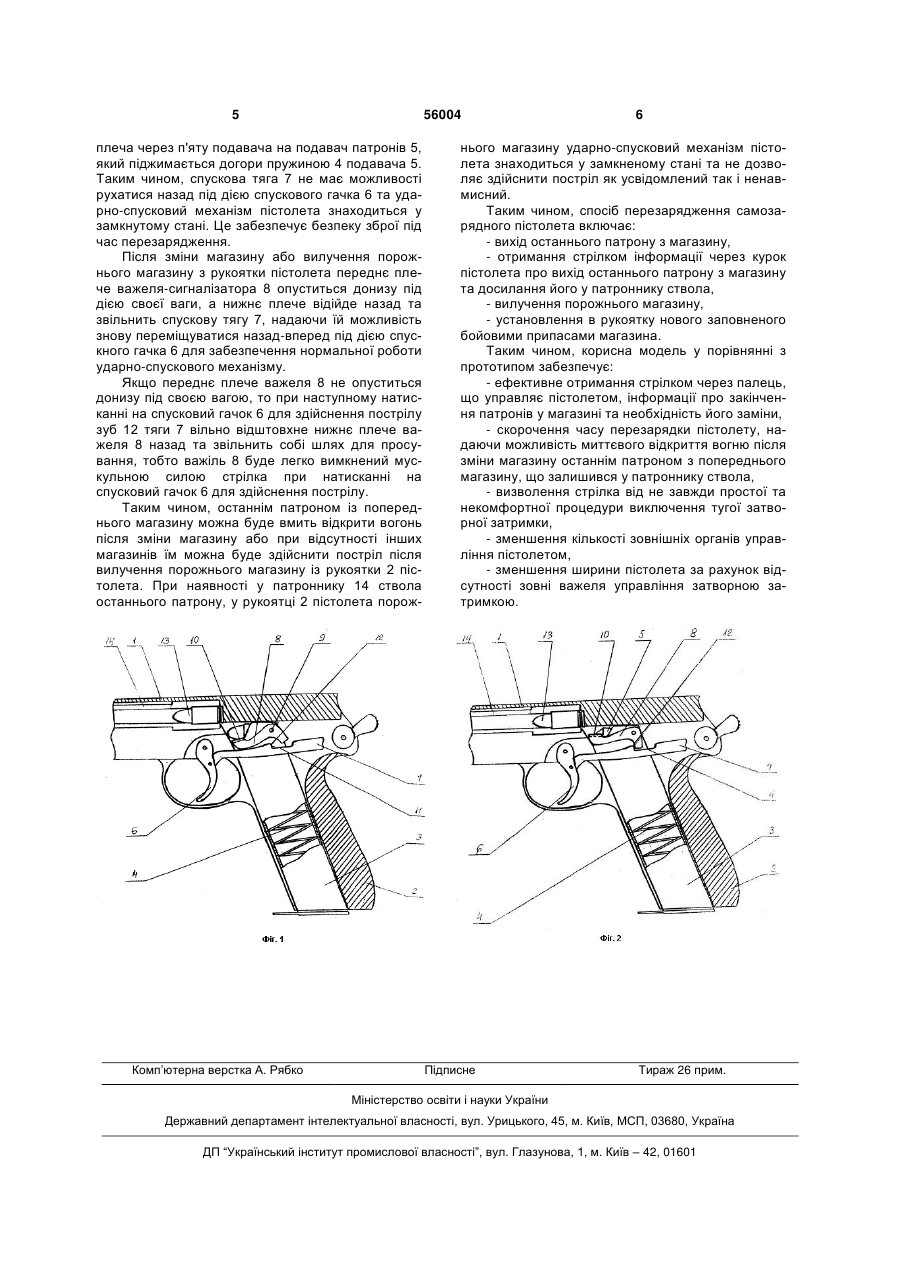

Спосіб перезарядження самозарядного пістолета, який включає отримання стрілком інформації 3 патронник ствола для здійснення наступного пострілу. До недоліків зазначеного способу перезарядження самозарядного пістолета можна віднести недостатньо чітке інформування стрілка про повне витрачення усіх боєприпасів, так як факт зупинки кожуха-затвора добре видно тільки при вигляді на пістолет з боку та слабо візуально сприймається при прицілюванні, коли стрілок бачить затвор із задньої його частини з торця. Крім того, вимкнення затворної затримки потребує визначеного часу, а у 9мм пістолета Макарова ще й немалого зусилля, яке обумовлене великим зусиллям потужної поворотної пружини кожуха-затвора, яке передається затворній затримці через кожух-затвор. Це робить виключення її тяжким та некомфортним, особливо для стрілків зі слабими пальцями, наприклад, жінок. До того ж кнопка затворної затримки знаходиться зовні та виступає за габарити пістолета, збільшуючи його ширину. Задачею корисної моделі є розробка способу та пристрою для перезарядження самозарядного пістолета, в якому шляхом отримання сигналу від курка пістолета про вихід останнього патрону з магазину у патронник ствола досягають можливість вчасно змінити порожній магазин на новий, скорочують час перезарядження пістолета, надаючи можливість негайного відкриття вогню після зміни магазину останнім патроном з попереднього магазину, що знаходиться у патроннику ствола. Крім того, зменшення кількості операцій при перезарядженні за рахунок виключення такої операції як вимкнення затворної затримки також досягають можливість скоротити час перезарядження пістолета та забезпечить комфортність умов перезарядки. Поставлена задача вирішується тим, що у способі перезарядження самозарядного пістолета, який включає отримання стрілком інформації про наявність останнього патрону, вилучення порожнього магазину та установлення в рукоятку нового заповненого бойовими припасами магазина, згідно корисної моделі стрілок отримує інформацію про вихід останнього патрону з магазину у вигляді поштовху на вказівний палець від спускового гачка пістолета, з яким він постійно взаємодіє підчас стрільби, а новий магазин установлюють в рукоятку після досилання останнього патрону з магазину на патронник ствола. У запропонованому рішенні відбувається інформування стрілка про закінчення патронів у магазині та необхідність його заміни у той час, коли останній патрон ще знаходиться у патроннику ствола. Це інформування здійснюється поштовхом у вказівний палець стрілка від спускового гачка, з яким він постійно взаємодіє підчас стрільби Це збільшує ефективність інформування стрілка, що забезпечує можливість вмить відкрити вогонь після зміни магазину пострілом останнього патрону із попереднього магазину. Суть корисної моделі пояснюється кресленням, де наведені: - на Фіг.1 - схематичне зображення самозарядного пістолета з пристроєм для перезарядження у стані вимкненого важеля-сигналізатора; 56004 4 - на Фіг.2 - схематичне зображення самозарядного пістолета з пристроєм для перезарядження у стані включеного важеля-сигналізатора, коли у магазині закінчились патрони, а останній патрон у патроннику ствола. Спосіб перезарядження самозарядного пістолета включає вихід після пострілу останнього патрону з магазину, отримання стрілком інформації про це, необхідність вилучення порожнього магазину та установлення в рукоятку нового заповненого бойовими припасами магазина. При цьому стрілок отримує через спусковий гачок пістолета інформацію про вихід останнього патрону з магазину, а новий магазин установлюють в рукоятку після передачі останнього патрону з магазину на патронник ствола. Спосіб перезарядження самозарядного пістолета реалізується пристроєм, що має рамку 1 з рукояткою 2, в якій розміщений магазин 3, оснащений пружиною 4 та подавачем 5 з п'ятою. На рамці 1 закріплені спусковий гачок 6 та спускова тяга 7 ударно-спускового механізму. Пристрій включає важіль-сигналізатор 8, закріплений з можливістю повороту на вісі 9, закріпленій на рамці 1 пістолета. На передньому плечі важіль 8 має п'яту 10 для взаємодії із подавачем 5 магазину 3. Спускова тяга 7 має виріз 11, з переднього краю якого виконаний зуб 12 для взаємодії заднього плеча важеля-сигналізатора 8 із спусковою тягою 7. Останній патрон 13 знаходиться у патроннику 14. Пристрій для перезарядження пістолета працює так. У вихідному положенні, коли важільсигналізатор 8 вимкнений, при наявності патронів у магазині 3 переднє плече важеля-сигналізатора 8 опущено донизу (Фіг.1). Спускова тяга 7 може вільно переміщатися назад-вперед. При цьому нижнє плече важеля-сигналізатора 8 знаходиться у вирізі 11 тяги 7 та не взаємодіє із нею. Ударноспусковий механізм пістолета працює у звичайному режимі. Коли кожух-затвор (на кресленні не показаний) дошле з магазину останній патрон 13 у патронник 14 ствола, подавач 5 магазина 3 під дією пружини 4 підніметься догори та своєю п'ятою за п'яту 10 підніме переднє плече важеля-сигналізатора 8 догори. Повернувшись на своїй вісі 9 (Фіг.2) важіль 8 своїм нижнім плечем упреться у зуб 12 спускової тяги 7 та штовхне тягу 7 уперед. Спускова тяга 7, у свою чергу, штовхне уперед спусковий гачок 6, в наслідок чого стрілок отримає відчутний поштовх на вказівний палець від спускового гачка 6, з яким він постійно взаємодіє під час стрільби, що свідчить про закінчення патронів у магазині 3 та необхідність зміни порожнього магазину на новий, оснащений бойовими припасами. Важільсигналізатор 8 находиться у стані «включений». При цьому постріл останнім патроном 13, що знаходиться у патроннику 14 ствола, зробити неможливо, так як спускова тяга 7 ударно-спускового механізму пістолета упирається своїм зубом 12 у нижнє плече важеля-сигналізатора 8, який, у свою чергу, опирається п'ятою 10 свого переднього 5 56004 плеча через п'яту подавача на подавач патронів 5, який піджимається догори пружиною 4 подавача 5. Таким чином, спускова тяга 7 не має можливості рухатися назад під дією спускового гачка 6 та ударно-спусковий механізм пістолета знаходиться у замкнутому стані. Це забезпечує безпеку зброї під час перезарядження. Після зміни магазину або вилучення порожнього магазину з рукоятки пістолета переднє плече важеля-сигналізатора 8 опуститься донизу під дією своєї ваги, а нижнє плече відійде назад та звільнить спускову тягу 7, надаючи їй можливість знову переміщуватися назад-вперед під дією спускного гачка 6 для забезпечення нормальної роботи ударно-спускового механізму. Якщо переднє плече важеля 8 не опуститься донизу під своєю вагою, то при наступному натисканні на спусковий гачок 6 для здійснення пострілу зуб 12 тяги 7 вільно відштовхне нижнє плече важеля 8 назад та звільнить собі шлях для просування, тобто важіль 8 буде легко вимкнений мускульною силою стрілка при натисканні на спусковий гачок 6 для здійснення пострілу. Таким чином, останнім патроном із попереднього магазину можна буде вмить відкрити вогонь після зміни магазину або при відсутності інших магазинів їм можна буде здійснити постріл після вилучення порожнього магазину із рукоятки 2 пістолета. При наявності у патроннику 14 ствола останнього патрону, у рукоятці 2 пістолета порож Комп’ютерна верстка А. Рябко 6 нього магазину ударно-спусковий механізм пістолета знаходиться у замкненому стані та не дозволяє здійснити постріл як усвідомлений так і ненавмисний. Таким чином, спосіб перезарядження самозарядного пістолета включає: - вихід останнього патрону з магазину, - отримання стрілком інформації через курок пістолета про вихід останнього патрону з магазину та досилання його у патроннику ствола, - вилучення порожнього магазину, - установлення в рукоятку нового заповненого бойовими припасами магазина. Таким чином, корисна модель у порівнянні з прототипом забезпечує: - ефективне отримання стрілком через палець, що управляє пістолетом, інформації про закінчення патронів у магазині та необхідність його заміни, - скорочення часу перезарядки пістолету, надаючи можливість миттєвого відкриття вогню після зміни магазину останнім патроном з попереднього магазину, що залишився у патроннику ствола, - визволення стрілка від не завжди простої та некомфортної процедури виключення тугої затворної затримки, - зменшення кількості зовнішніх органів управління пістолетом, - зменшення ширини пістолета за рахунок відсутності зовні важеля управління затворною затримкою. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
