Ліфт (варіанти)

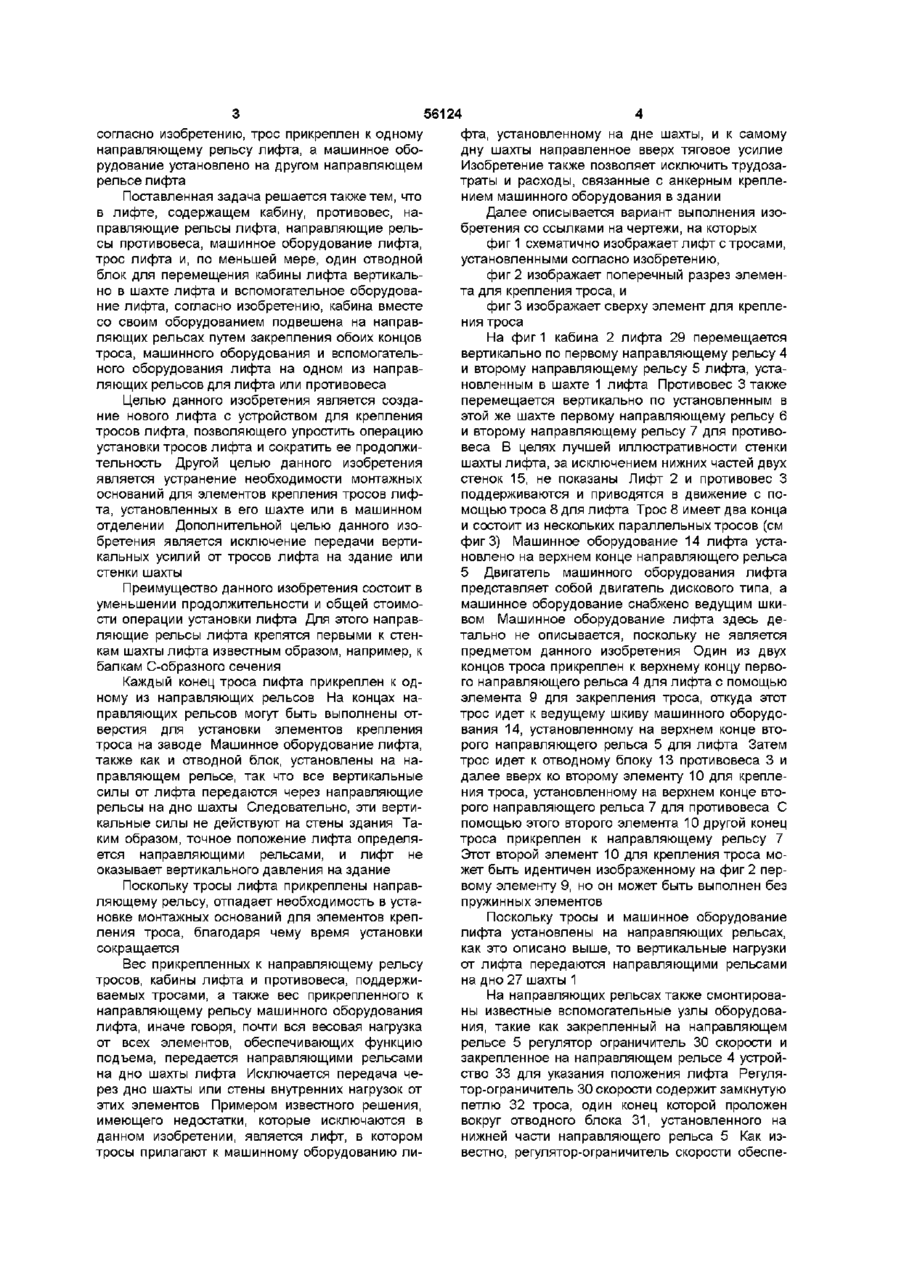

1 Лифт (29), содержащий кабину (2) лифта, противовес (3) лифта, направляющие рельсы (4, 5) лифта, направляющие рельсы (6, 7) противовеса, машинное оборудование (14) лифта, трос (8) лифта и по меньшей мере один отводной блок (11, 12, 13) для перемещения кабины лифта вертикально в шахте лифта, отличающийся тем, что один из концов троса (8) прикреплен к направляющему рельсу (4) лифта, а машинное оборудование установлено на другом направляющем рельсе (5) лифта 2 Лифт (29), содержащий кабину (2) лифта, противовес (3) лифта, направляющие рельсы (4, 5) лифта, направляющие рельсы (6, 7) противовеса, машинное оборудование (14) лифта, трос (8) лифта, по меньшей мере один отводной блок (11, 12, 13) для перемещения кабины лифта вертикально в шахте лифта и вспомогательное оборудование (30, 33) лифта, отличающийся тем, что кабина лифта (2) вместе со своим оборудованием подвешена на направляющих рельсах путем закрепления обоих концов троса (8), машинного оборудования (14) и вспомогательного оборудования (30, 33) лифта на одном из направляющих рельсов (4, 5, 6, 7) для лифта или противовеса О Данное изобретение относится к конструкции лифта, которая может быть использована в жилых зданиях и сооружениях В лифтах, имеющих привод с ведущим шкивом, концы тросов обычно прикреплены к шахте лифта или к анкеровке в машинном отделении в верхней части шахты лифта Другие концы этих тросов обычно прикреплены с помощью пружинных элементов Таким образом, отводные блоки лифта обычно установлены в шахте лифта или в машинном отделении, но также известны отводные блоки, установленные на направляющем рельсе лифта Известна конструкция лифта, описанная в DE 2 523 345 Известная конструкция лифта, состоит из кабины лифта, противовеса лифта, направляющих рельсов лифта, направляющих рельсов противовеса, машинного оборудования лифта, троса лифта и, по меньшей мере, одного отводного блока для перемещения кабины лифта вертикально в шахте лифта Недостатком этого и других известных конструктивных решений является то, что для тросов лифта требуется прочное анкерное крепление в здании и что положение этого анкерного крепления относительно здания, лифта, шахты лифта, машинного оборудования лифта и отводных блоков должно быть точно определено Поэтому закрепление тросов лифта при монтаже конструкции известными способами требует длительного времени, поскольку сначала в шахте лифта или в машинном отделении должен быть установлен держатель для элемента крепления троса Задачей изобретения является создание такой конструкции лифта, в которой конструктивные элементы установлены таким образом, что обеспечивают упрощение и ускорение монтажа лифта в шахте лифта, что способствует снижению производственных затрат при проведении монтажных работ Поставленная задача решается тем, что в лифте, содержащем кабину, противовес, направляющие рельсы лифта, направляющие рельсы противовеса, машинное оборудование лифта, трос и по меньшей мере один отводной блок для перемещения кабины вертикально в шахте лифта, (О ю согласно изобретению, трос прикреплен к одному направляющему рельсу лифта, а машинное оборудование установлено на другом направляющем рельсе лифта Поставленная задача решается также тем, что в лифте, содержащем кабину, противовес, направляющие рельсы лифта, направляющие рельсы противовеса, машинное оборудование лифта, трос лифта и, по меньшей мере, один отводной блок для перемещения кабины лифта вертикально в шахте лифта и вспомогательное оборудование лифта, согласно изобретению, кабина вместе со своим оборудованием подвешена на направляющих рельсах путем закрепления обоих концов троса, машинного оборудования и вспомогательного оборудования лифта на одном из направляющих рельсов для лифта или противовеса Целью данного изобретения является создание нового лифта с устройством для крепления тросов лифта, позволяющего упростить операцию установки тросов лифта и сократить ее продолжительность Другой целью данного изобретения является устранение необходимости монтажных оснований для элементов крепления тросов лифта, установленных в его шахте или в машинном отделении Дополнительной целью данного изобретения является исключение передачи вертикальных усилий от тросов лифта на здание или стенки шахты Преимущество данного изобретения состоит в уменьшении продолжительности и общей стоимости операции установки лифта Для этого направляющие рельсы лифта крепятся первыми к стенкам шахты лифта известным образом, например, к балкам С-образного сечения Каждый конец троса лифта прикреплен к одному из направляющих рельсов На концах направляющих рельсов могут быть выполнены отверстия для установки элементов крепления троса на заводе Машинное оборудование лифта, также как и отводной блок, установлены на направляющем рельсе, так что все вертикальные силы от лифта передаются через направляющие рельсы на дно шахты Следовательно, эти вертикальные силы не действуют на стены здания Таким образом, точное положение лифта определяется направляющими рельсами, и лифт не оказывает вертикального давления на здание Поскольку тросы лифта прикреплены направляющему рельсу, отпадает необходимость в установке монтажных оснований для элементов крепления троса, благодаря чему время установки сокращается Вес прикрепленных к направляющему рельсу тросов, кабины лифта и противовеса, поддерживаемых тросами, а также вес прикрепленного к направляющему рельсу машинного оборудования лифта, иначе говоря, почти вся весовая нагрузка от всех элементов, обеспечивающих функцию подъема, передается направляющими рельсами на дно шахты лифта Исключается передача через дно шахты или стены внутренних нагрузок от этих элементов Примером известного решения, имеющего недостатки, которые исключаются в данном изобретении, является лифт, в котором тросы прилагают к машинному оборудованию ли 56124 фта, установленному на дне шахты, и к самому дну шахты направленное вверх тяговое усилие Изобретение также позволяет исключить трудозатраты и расходы, связанные с анкерным креплением машинного оборудования в здании Далее описывается вариант выполнения изобретения со ссылками на чертежи, на которых фиг 1 схематично изображает лифт с тросами, установленными согласно изобретению, фиг 2 изображает поперечный разрез элемента для крепления троса, и фиг 3 изображает сверху элемент для крепления троса На фиг 1 кабина 2 лифта 29 перемещается вертикально по первому направляющему рельсу 4 и второму направляющему рельсу 5 лифта, установленным в шахте 1 лифта Противовес 3 также перемещается вертикально по установленным в этой же шахте первому направляющему рельсу 6 и второму направляющему рельсу 7 для противовеса В целях лучшей иллюстративности стенки шахты лифта, за исключением нижних частей двух стенок 15, не показаны Лифт 2 и противовес 3 поддерживаются и приводятся в движение с помощью троса 8 для лифта Трос 8 имеет два конца и состоит из нескольких параллельных тросов (см фигЗ) Машинное оборудование 14 лифта установлено на верхнем конце направляющего рельса 5 Двигатель машинного оборудования лифта представляет собой двигатель дискового типа, а машинное оборудование снабжено ведущим шкивом Машинное оборудование лифта здесь детально не описывается, поскольку не является предметом данного изобретения Один из двух концов троса прикреплен к верхнему концу первого направляющего рельса 4 для лифта с помощью элемента 9 для закрепления троса, откуда этот трос идет к ведущему шкиву машинного оборудования 14, установленному на верхнем конце второго направляющего рельса 5 для лифта Затем трос идет к отводному блоку 13 противовеса 3 и далее вверх ко второму элементу 10 для крепления троса, установленному на верхнем конце второго направляющего рельса 7 для противовеса С помощью этого второго элемента 10 другой конец троса прикреплен к направляющему рельсу 7 Этот второй элемент 10 для крепления троса может быть идентичен изображенному на фиг 2 первому элементу 9, но он может быть выполнен без пружинных элементов Поскольку тросы и машинное оборудование лифта установлены на направляющих рельсах, как это описано выше, то вертикальные нагрузки от лифта передаются направляющими рельсами на дно 27 шахты 1 На направляющих рельсах также смонтированы известные вспомогательные узлы оборудования, такие как закрепленный на направляющем рельсе 5 регулятор ограничитель 30 скорости и закрепленное на направляющем рельсе 4 устройство 33 для указания положения лифта Регулятор-ограничитель 30 скорости содержит замкнутую петлю 32 троса, один конец которой проложен вокруг отводного блока 31, установленного на нижней части направляющего рельса 5 Как известно, регулятор-ограничитель скорости обеспе чивает остановку лифта, например, с помощью предохранительного устройства Устройство 33 для указания положения лифта включает в себя два тонких троса 34, прикрепленных своими верхними и нижними концами к направляющему рельсу 4 с помощью кронштейнов Между этими тросами 34 закреплены металлические пластины 35, указывающие положение лифта при прохождении мимо них чувствительного элемента 36, движущегося вместе с лифтом 29 На фиг 1 изображено только одно из возможных предлагаемых устройств для крепления троса лифта В предлагаемом устройстве для крепления троса также может быть предусмотрено крепление троса к одному из направляющих рельсов, а машинного оборудования лифта - к нижнему концу другого направляющего рельса На фиг 2 изображен вертикальный разрез элемента 9 крепления троса лифта Этот элемент имеет форму коробки, открытой спереди и сверху Каркас данного элемента крепления состоит из соединенных друг с другом нижней пластины 20, задней пластины 21 и двух боковых пластин 28 Нижняя пластина 20 выполнена с отверстиями 26, число которых соответствует числу тросов лифта, с проходящими 56124 через каждое из этих отверстии поддерживающими элементами 22 для троса Элемент 22 для поддержки троса состоит из выполненного в виде болта тела 24 с гайкой 23 и шайбой на его верхнем конце Между шайбой и пластиной 20 находится пружинный элемент, предпочтительно винтовая пружина 25 Нижний конец поддерживающего элемента выполнен с коническими отверстием, в котором находится петля троса 8, и трос посредством этой петли с помощью расширительного болта закреплен в этом коническом отверстии Таким образом, трос лифта поддерживается на нижней пластине 20 пружиной К задней пластине 21 винтами 19 прикреплены два фланца 18, с помощью которых элемент 9 прикреплен к направляющему рельсу 4 винтами 17 На фигЗ показан вид этого элемента крепления сверху Направляющий рельс 4 прикреплен к стенке 15 шахты лифта с помощью прижимных планок 16 Эти прижимные планки 16 не препятствуют вертикальному движению рельса Линия А-А указывает место разреза, показанного на фиг 2 Очевидно, что изобретение не ограничивается описанным выше вариантом выполнения и допускает различные изменения в пределах формулы изобретения Фиг 2 19 18 А 21 9 56124 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
