Установка для цільового вилучення з циклу ректифікації верхніх проміжних домішок

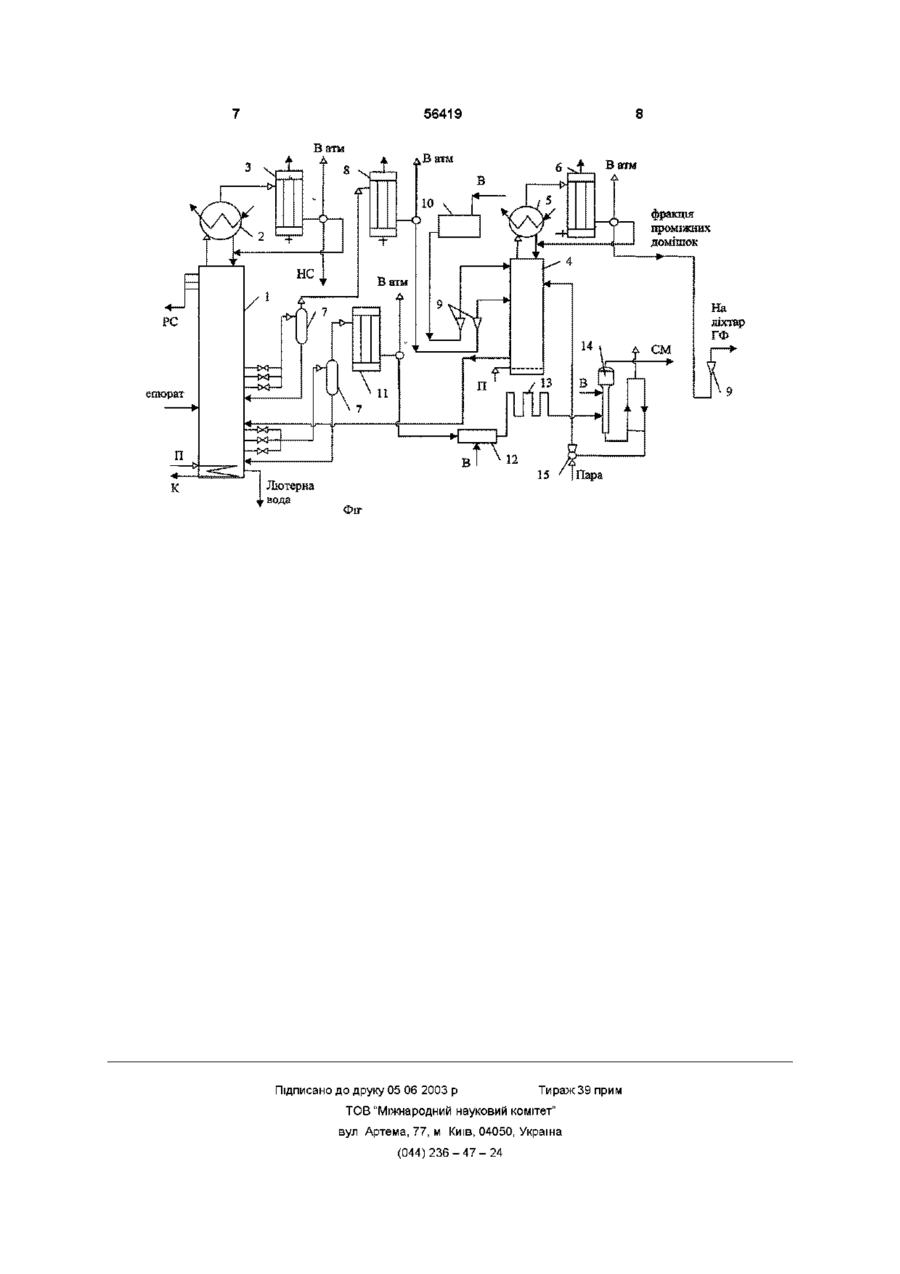

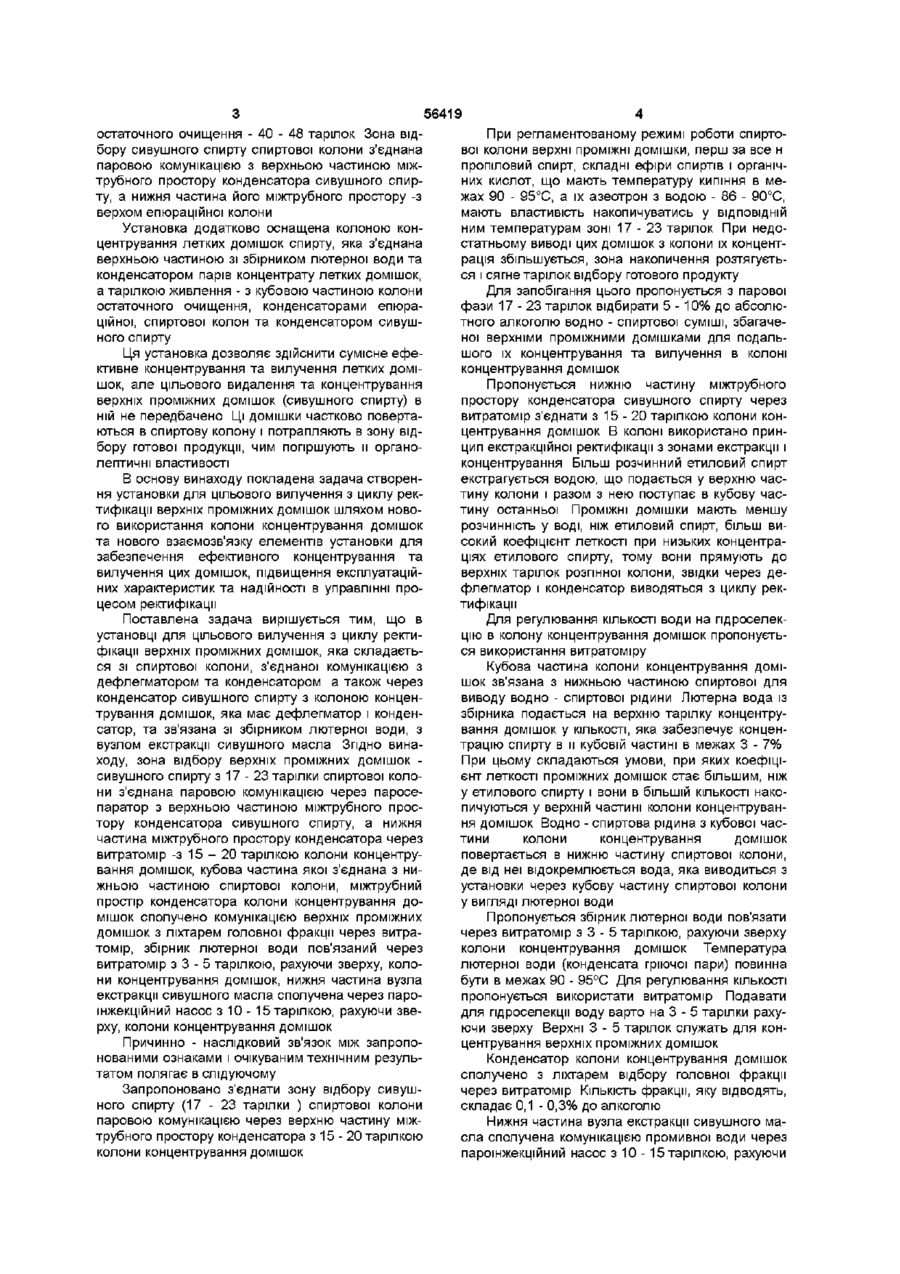

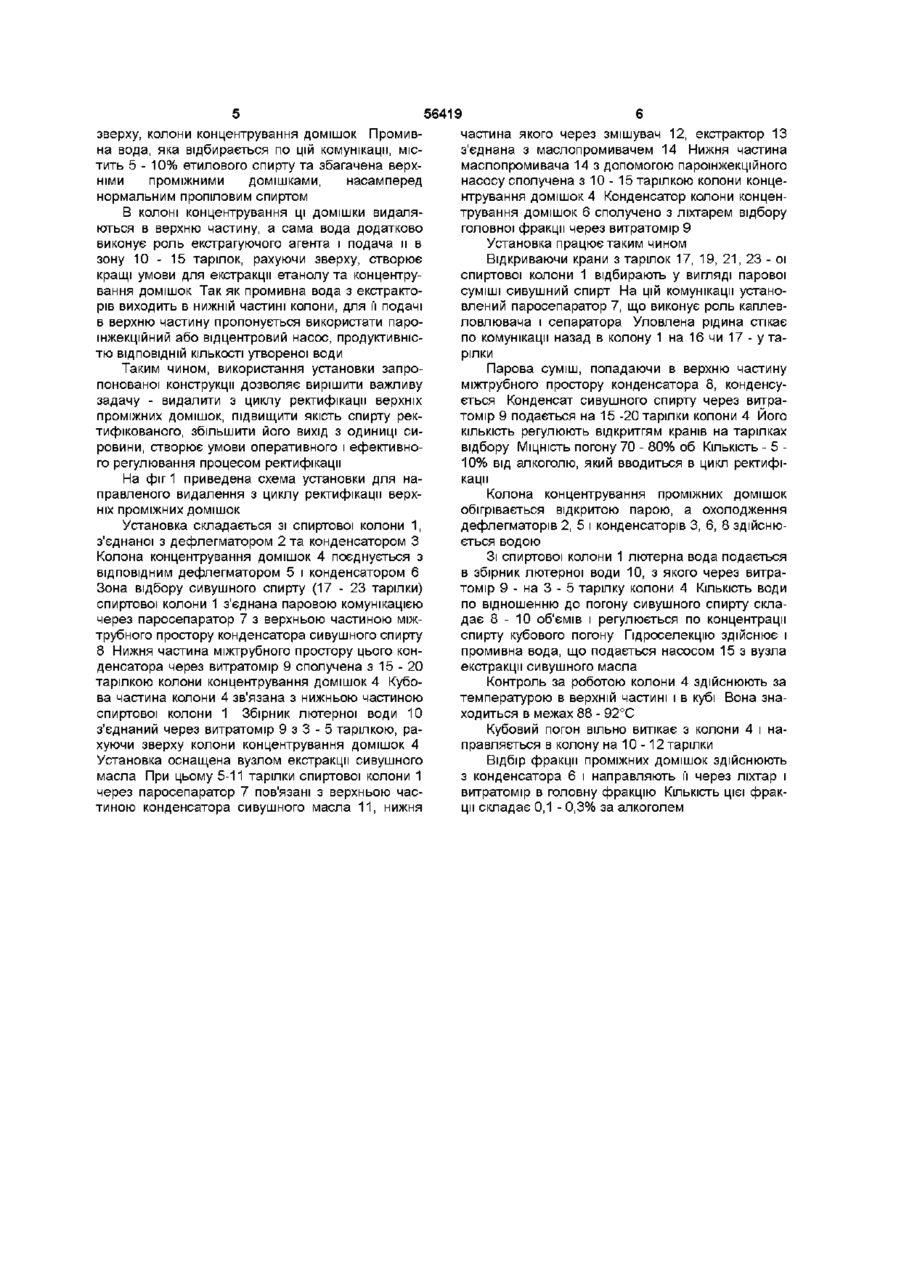

Установка для цільового вилучення з циклу ректифікації верхніх проміжних домішок, що містить спиртову колону, яка з'єднана паровою комунікацією з дефлегматором та конденсатором, а також через конденсатор сивушного спирту - з колоною концентрування домішок, яка містить дефлегматор та конденсатор, зв'язана зі збірником лютерної води, з вузлом екстракції сивушного масла, яка відрізняється тим, що зона відбору верхніх проміжних домішок - сивушного спирту з 17-23 тарілок спиртової колони, з'єднана паровою комунікацією через паросепаратор з верхньою частиною міжтрубного простору конденсатора сивушного спирту, а нижня частина міжтрубного простору конденсатора через витратомір - з 15-20 тарілкою колони концентрування домішок, кубова частина якої з'єднана з нижньою частиною спиртової колони для виводу водно-спиртової рідини, міжтрубний простір конденсатора колони концентрування домішок сполучено комунікацією верхніх проміжних домішок з ліхтарем головної фракції через витратомір, збірник лютерної води зв'язаний через витратомір з 3-5 тарілкою, рахуючи зверху, колони концентрування домішок, а нижня частина вузла екстракції сивушного масла сполучена через пароінжекційний насос з 10-15 тарілкою зверху колони концентрування домішок Винахід відноситься до спиртової промисловості, а саме - до установок для отримання спирту ректифікованого Відома установка для видалення нижніх проміжних домішок - сивушного масла екстрактивною ректифікацією [ВНИИГШД, Технологический регламент на производство спирта ректифікованого из пищевых видов сырья, часть 2, том I, стр 129-132] Нижня тарілка екстрактивно - ректифікаційної колони з'єднана з інжектором для подачі суміші пари сивушної фракції і котельної гріючої пари Збірник лютерної води через підігрівам зв'язаний з верхньою тарілкою цієї колони Паровою комунікацією колона з'єднана з дефлегматором та конденсатором Дефлегматор пов'язаний з декантатором, який в свою чергу має з'єднання з верхньою тарілкою екстракційне - ректифікаційної колони, а також через ротаметр - з насадочною контактною колонкою Насадочна контактна колонка через декантатор сполучена з холодильником і збірником сивушного масла бачає виділення з готового продукту тільки нижніх проміжних домішок - сивушного масла, з яким верхні проміжні домішки (сивушний спирт) виводяться частково В циклі ректифікації в значній КІЛЬКОСТІ залишаються основні компоненти сивушного спирту н пропіловий спирт та складні ефіри, які накопичуються на 19 - 23 тарілках спиртової колони і можуть досягать зони відбору готового продукту Відома установка для отримання спирту ректифікованого високоякісного [Деклараційний патент № 36318 А „ Установка для отримання спирту ректифікованого високоякісного" Бюл № 3 , 1 6 04 2001 р ] Установка включає бражну колону, епюраційну, спиртову, остаточного очищення та колону концентрування летких домішок з ВІДПОВІДНИМИ конденсаторами та дефлегматорами Установка має конденсатор парів сивушного спирту та конденсатор парів концентрату летких домішок До спиртової колони приєднано вузол екстракції сивушного масла Спиртова колона має 86 - 88 тарілок, а колона Недоліком цієї установки є те, що вона перед о> 5 (О ю 56419 остаточного очищення - 40 - 48 тарілок Зона відПри регламентованому режимі роботи спиртобору сивушного спирту спиртової колони з'єднана вої колони верхні проміжні домішки, перш за все н паровою комунікацією з верхньою частиною міжпропіловий спирт, складні ефіри спиртів і органічтрубного простору конденсатора сивушного спирних кислот, що мають температуру кипіння в мету, а нижня частина його міжтрубного простору -з жах 90 - 95°С, а їх азеотрон з водою - 86 - 90°С, верхом епюраційної колони мають властивість накопичуватись у ВІДПОВІДНІЙ ним температурам зоні 1 7 - 2 3 тарілок При недоУстановка додатково оснащена колоною констатньому виводі цих домішок з колони їх концентцентрування летких домішок спирту, яка з'єднана рація збільшується, зона накопичення розтягуєтьверхньою частиною зі збірником лютерної води та ся і сягне тарілок відбору готового продукту конденсатором парів концентрату летких домішок, а тарілкою живлення - з кубовою частиною колони Для запобігання цього пропонується з парової остаточного очищення, конденсаторами епюрафази 17-23 тарілок відбирати 5 - 10% до абсолюційної, спиртової колон та конденсатором сивуштного алкоголю водно - спиртової суміші, збагаченого спирту ної верхніми проміжними домішками для подальшого їх концентрування та вилучення в колоні Ця установка дозволяє здійснити сумісне ефеконцентрування домішок ктивне концентрування та вилучення летких домішок, але цільового видалення та концентрування Пропонується нижню частину міжтрубного верхніх проміжних домішок (сивушного спирту) в простору конденсатора сивушного спирту через ній не передбачено Ці домішки частково повертавитратомір з'єднати з 15-20 тарілкою колони конються в спиртову колону і потрапляють в зону відцентрування домішок В колоні використано принбору готової продукції, чим погіршують и органоцип екстракційної ректифікації з зонами екстракції і лептичні властивості концентрування Більш розчинний етиловий спирт екстрагується водою, що подається у верхню часВ основу винаходу покладена задача створентину колони і разом з нею поступає в кубову часня установки для цільового вилучення з циклу ректину останньої Проміжні домішки мають меншу тифікації верхніх проміжних домішок шляхом новорозчинність у воді, ніж етиловий спирт, більш виго використання колони концентрування домішок сокий коефіцієнт леткості при низьких концентрата нового взаємозв'язку елементів установки для ціях етилового спирту, тому вони прямують до забезпечення ефективного концентрування та верхніх тарілок розпнної колони, звідки через девилучення цих домішок, підвищення експлуатаційфлегматор і конденсатор виводяться з циклу рекних характеристик та надійності в управлінні протифікації цесом ректифікації Поставлена задача вирішується тим, що в установці для цільового вилучення з циклу ректифікації верхніх проміжних домішок, яка складається зі спиртової колони, з'єднаної комунікацією з дефлегматором та конденсатором а також через конденсатор сивушного спирту з колоною концентрування домішок, яка має дефлегматор і конденсатор, та зв'язана зі збірником лютерної води, з вузлом екстракції сивушного масла Згідно винаходу, зона відбору верхніх проміжних домішок сивушного спирту з 17 - 23 тарілки спиртової колони з'єднана паровою комунікацією через паросепаратор з верхньою частиною міжтрубного простору конденсатора сивушного спирту, а нижня частина міжтрубного простору конденсатора через витратомір -з 1 5 - 2 0 тарілкою колони концентрування домішок, кубова частина якої з'єднана з нижньою частиною спиртової колони, міжтрубний простір конденсатора колони концентрування домішок сполучено комунікацією верхніх проміжних домішок з ліхтарем головної фракції через витратомір, збірник лютерної води пов'язаний через витратомір з 3 - 5 тарілкою, рахуючи зверху, колони концентрування домішок, нижня частина вузла екстракції сивушного масла сполучена через пароінжекційний насос з 10 - 15 тарілкою, рахуючи зверху, колони концентрування домішок Причинно - наслідковий зв'язок між запропонованими ознаками і очікуваним технічним результатом полягає в слідуючому Запропоновано з'єднати зону відбору сивушного спирту (17 - 23 тарілки ) спиртової колони паровою комунікацією через верхню частину міжтрубного простору конденсатора з 15 - 20 тарілкою колони концентрування домішок Для регулювання КІЛЬКОСТІ ВОДИ на пдроселек цію в колону концентрування домішок пропонується використання витратоміру Кубова частина колони концентрування домішок зв'язана з нижньою частиною спиртової для виводу водно - спиртової рідини Лютерна вода із збірника подається на верхню тарілку концентрування домішок у КІЛЬКОСТІ, яка забезпечує концентрацію спирту в и кубовій частині в межах 3 - 7% При цьому складаються умови, при яких коефіцієнт леткості проміжних домішок стає більшим, ніж у етилового спирту і вони в більшій КІЛЬКОСТІ накопичуються у верхній частині колони концентрування домішок Водно - спиртова рідина з кубової частини колони концентрування домішок повертається в нижню частину спиртової колони, де від неї відокремлюється вода, яка виводиться з установки через кубову частину спиртової колони у вигляді лютерної води Пропонується збірник лютерної води пов'язати через витратомір з 3 - 5 тарілкою, рахуючи зверху колони концентрування домішок Температура лютерної води (конденсата гріючої пари) повинна бути в межах 90 - 95°С Для регулювання КІЛЬКОСТІ пропонується використати витратомір Подавати для пдроселекцм воду варто на 3 - 5 тарілки рахуючи зверху Верхні 3 - 5 тарілок служать для концентрування верхніх проміжних домішок Конденсатор колони концентрування домішок сполучено з ліхтарем відбору головної фракції через витратомір КІЛЬКІСТЬ фракції, яку відводять, складає 0,1 - 0,3% до алкоголю Нижня частина вузла екстракції сивушного масла сполучена комунікацією промивної води через пароінжекційний насос з 10 - 15 тарілкою, рахуючи 56419 частина якого через змішувач 12, екстрактор 13 з'єднана з маслопромивачем 14 Нижня частина маслопромивача 14 з допомогою пароінжекційного насосу сполучена з 10 - 15 тарілкою колони концентрування домішок 4 Конденсатор колони концентрування домішок 6 сполучено з ліхтарем відбору головної фракції через витратомір 9 Установка працює таким чином Відкриваючи крани з тарілок 17, 19, 21, 23 - оі спиртової колони 1 відбирають у вигляді парової суміші сивушний спирт На цій комунікації установлений паросепаратор 7, що виконує роль каплевловлювача і сепаратора Уловлена рідина стікає по комунікації назад в колону 1 на 16 чи 17 - у татю ВІДПОВІДНІЙ КІЛЬКОСТІ утвореної води рілки Таким чином, використання установки запроПарова суміш, попадаючи в верхню частину понованої конструкції дозволяє вирішити важливу міжтрубного простору конденсатора 8, конденсузадачу - видалити з циклу ректифікації верхніх ється Конденсат сивушного спирту через витрапроміжних домішок, підвищити якість спирту ректомір 9 подається на 15 -20 тарілки колони 4 Його тифікованого, збільшити його вихід з одиниці сиКІЛЬКІСТЬ регулюють відкритгям кранів на тарілках ровини, створює умови оперативного і ефективновідбору МІЦНІСТЬ погону 70 - 80% об КІЛЬКІСТЬ - 5 го регулювання процесом ректифікації 10% від алкоголю, який вводиться в цикл ректифікації На фіг 1 приведена схема установки для направленого видалення з циклу ректифікації верхКолона концентрування проміжних домішок ніх проміжних домішок обігрівається відкритою парою, а охолодження дефлегматорів 2, 5 і конденсаторів 3, 6, 8 здійснюУстановка складається зі спиртової колони 1, ється водою з'єднаної з дефлегматором 2 та конденсатором З Колона концентрування домішок 4 поєднується з Зі спиртової колони 1 лютерна вода подається ВІДПОВІДНИМ дефлегматором 5 і конденсатором 6 в збірник лютерної води 10, з якого через витраЗона відбору сивушного спирту (17 - 23 тарілки) томір 9 - на 3 - 5 тарілку колони 4 КІЛЬКІСТЬ ВОДИ спиртової колони 1 з'єднана паровою комунікацією по відношенню до погону сивушного спирту склачерез паросепаратор 7 з верхньою частиною міждає 8 - 1 0 об'ємів і регулюється по концентрації трубного простору конденсатора сивушного спирту спирту кубового погону Гідроселекцію здійснює і 8 Нижня частина міжтрубного простору цього конпромивна вода, що подається насосом 15 з вузла денсатора через витратомір 9 сполучена з 15 - 20 екстракції сивушного масла тарілкою колони концентрування домішок 4 КубоКонтроль за роботою колони 4 здійснюють за ва частина колони 4 зв'язана з нижньою частиною температурою в верхній частині і в кубі Вона знаспиртової колони 1 Збірник лютерної води 10 ходиться в межах 88 - 92°С з'єднаний через витратомір 9 з 3 - 5 тарілкою, раКубовий погон вільно витікає з колони 4 і нахуючи зверху колони концентрування домішок 4 правляється в колону на 10 -12 тарілки Установка оснащена вузлом екстракції сивушного Відбір фракції проміжних домішок здійснюють масла При цьому 5-11 тарілки спиртової колони 1 з конденсатора 6 і направляють її через ліхтар і через паросепаратор 7 пов'язані з верхньою часвитратомір в головну фракцію КІЛЬКІСТЬ ЦІЄЇ фрактиною конденсатора сивушного масла 11, нижня ції складає 0,1 - 0,3% за алкоголем зверху, колони концентрування домішок Промивна вода, яка відбирається по цій комунікації, містить 5 - 10% етилового спирту та збагачена верхніми проміжними домішками, насамперед нормальним пропіловим спиртом В колоні концентрування ці домішки видаляються в верхню частину, а сама вода додатково виконує роль екстрагуючого агента і подача и в зону 1 0 - 1 5 тарілок, рахуючи зверху, створює кращі умови для екстракції етанолу та концентрування домішок Так як промивна вода з екстракторів виходить в нижній частині колони, для її подачі в верхню частину пропонується використати пароінжекційний або відцентровий насос, продуктивніс 56419 6. f В атм фракція проміжних домішок д CM см -4 * еторат Лютерна і вода Фіг Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 На ліхтар ГФ
