Ключ гайковий динамометричний

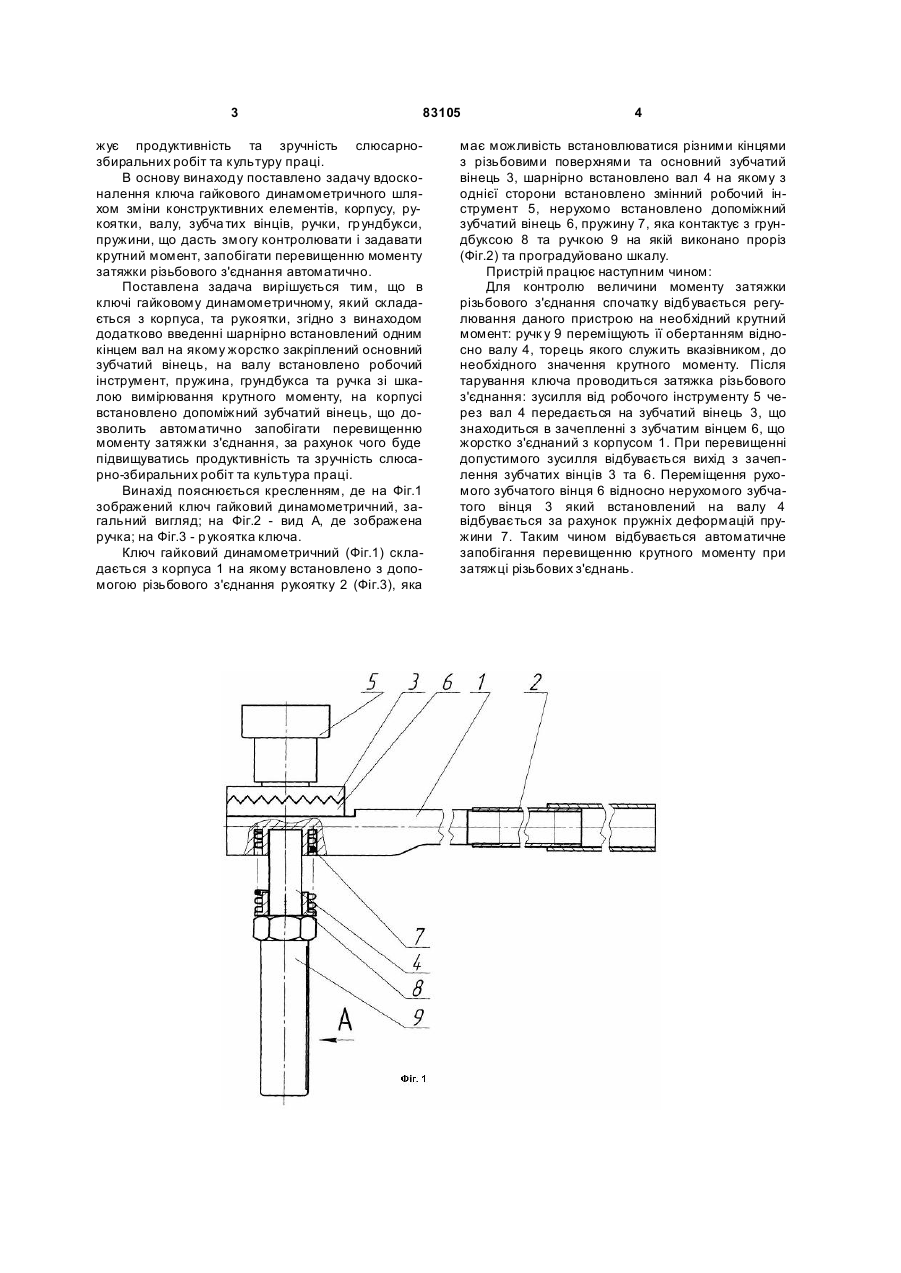

Ключ гайковий динамометричний, який складається із корпуса з рукояткою, який відрізняється тим, що містить додатковий шарнірно встановлений у корпусі одним кінцем вал, на якому жорстко закріплений основний зубчатий вінець, на валу встановлено робочий інструмент, грундбуксу, пружину, яка з'єднана з грундбуксою і корпусом, та ручку зі шкалою вимірювання крутного моменту, на корпусі встановлено допоміжний зубчатий вінець з можливістю контакту з основним зубчатим вінцем. (19) (21) a200608267 (22) 24.07.2006 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) МИХАЙЛЮК ВАСИЛЬ ВОЛОДИМИРОВИЧ, UA, ШОСТАКІВСЬКИЙ ІГОР ІВАНОВИЧ, U A (73) ІВАНО-ФРАНКІВСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ НАФТИ І Г АЗУ, U A (56) SU 1736689 A1, 30.05.1992 SU 1585135 A1, 15.08.1990 GB 720873, 29.12.1954 US 4346633, 31.08.1982 EP 1375072 A2, 02.01.2004 GB 2137545 A, 10.10.1984 3 83105 жує продуктивність та зручність слюсарнозбиральних робіт та культуру праці. В основу винаходу поставлено задачу вдосконалення ключа гайкового динамометричного шляхом зміни конструктивних елементів, корпусу, рукоятки, валу, зубча тих вінців, ручки, гр ундбукси, пружини, що дасть змогу контролювати і задавати крутний момент, запобігати перевищенню моменту затяжки різьбового з'єднання автоматично. Поставлена задача вирішується тим, що в ключі гайковому динамометричному, який складається з корпуса, та рукоятки, згідно з винаходом додатково введенні шарнірно встановлений одним кінцем вал на якому жорстко закріплений основний зубчатий вінець, на валу встановлено робочий інструмент, пружина, грундбукса та ручка зі шкалою вимірювання крутного моменту, на корпусі встановлено допоміжний зубчатий вінець, що дозволить автоматично запобігати перевищенню моменту затяжки з'єднання, за рахунок чого буде підвищуватись продуктивність та зручність слюсарно-збиральних робіт та культура праці. Винахід пояснюється кресленням, де на Фіг.1 зображений ключ гайковий динамометричний, загальний вигляд; на Фіг.2 - вид А, де зображена ручка; на Фіг.3 - р укоятка ключа. Ключ гайковий динамометричний (Фіг.1) складається з корпуса 1 на якому встановлено з допомогою різьбового з'єднання рукоятку 2 (Фіг.3), яка 4 має можливість встановлюватися різними кінцями з різьбовими поверхнями та основний зубчатий вінець 3, шарнірно встановлено вал 4 на якому з однієї сторони встановлено змінний робочий інструмент 5, нерухомо встановлено допоміжний зубчатий вінець 6, пружину 7, яка контактує з грундбуксою 8 та ручкою 9 на якій виконано проріз (Фіг.2) та проградуйовано шкалу. Пристрій працює наступним чином: Для контролю величини моменту затяжки різьбового з'єднання спочатку відбувається регулювання даного пристрою на необхідний крутний момент: ручк у 9 переміщують її обертанням відносно валу 4, торець якого служить вказівником, до необхідного значення крутного моменту. Після тарування ключа проводиться затяжка різьбового з'єднання: зусилля від робочого інструменту 5 через вал 4 передається на зубчатий вінець 3, що знаходиться в зачепленні з зубчатим вінцем 6, що жорстко з'єднаний з корпусом 1. При перевищенні допустимого зусилля відбувається вихід з зачеплення зубчатих вінців 3 та 6. Переміщення рухомого зубчатого вінця 6 відносно нерухомого зубчатого вінця 3 який встановлений на валу 4 відбувається за рахунок пружніх деформацій пружини 7. Таким чином відбувається автоматичне запобігання перевищенню крутного моменту при затяжці різьбових з'єднань. 5 Комп’ютерна в ерстка В. Клюкін 83105 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
