Еластична гусениця

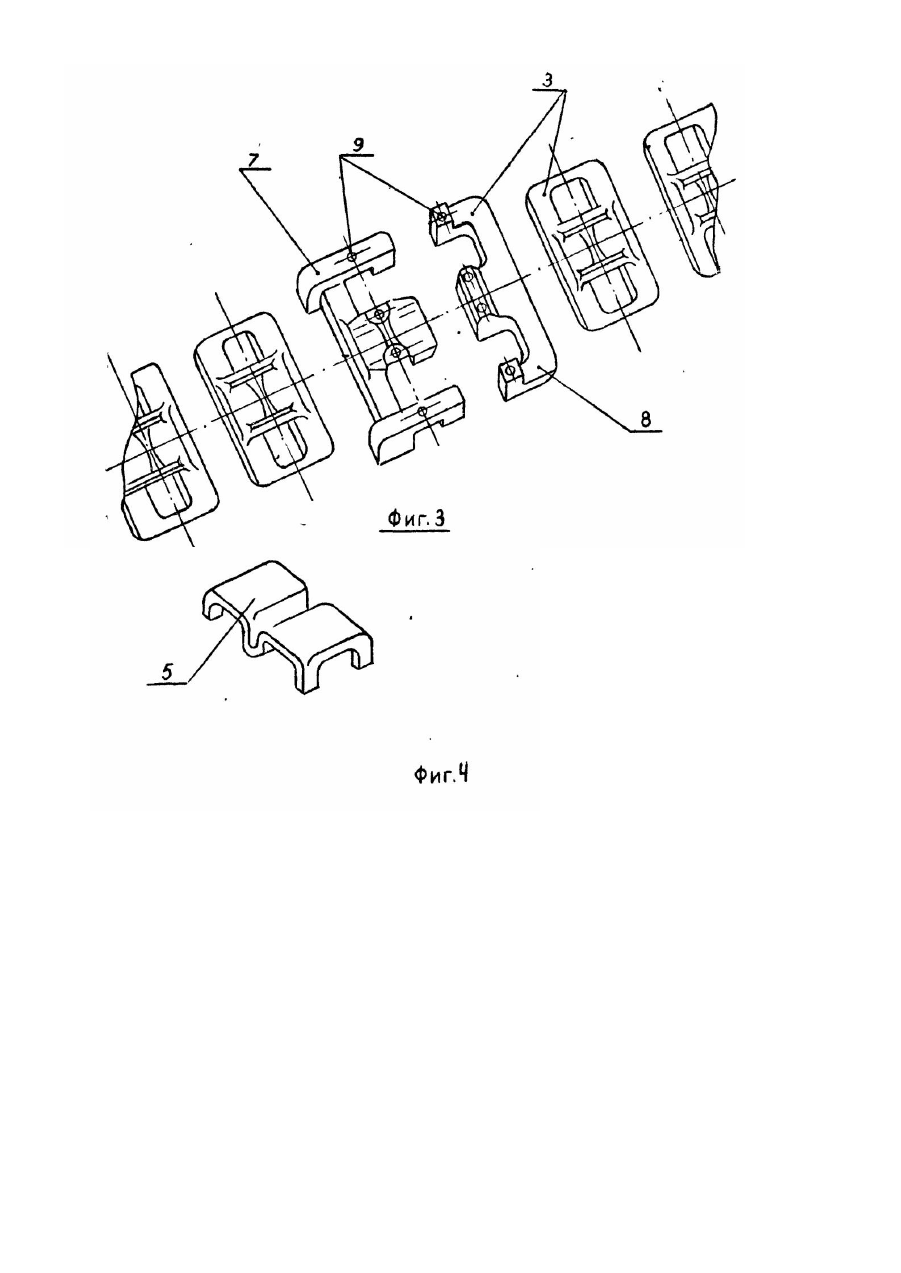

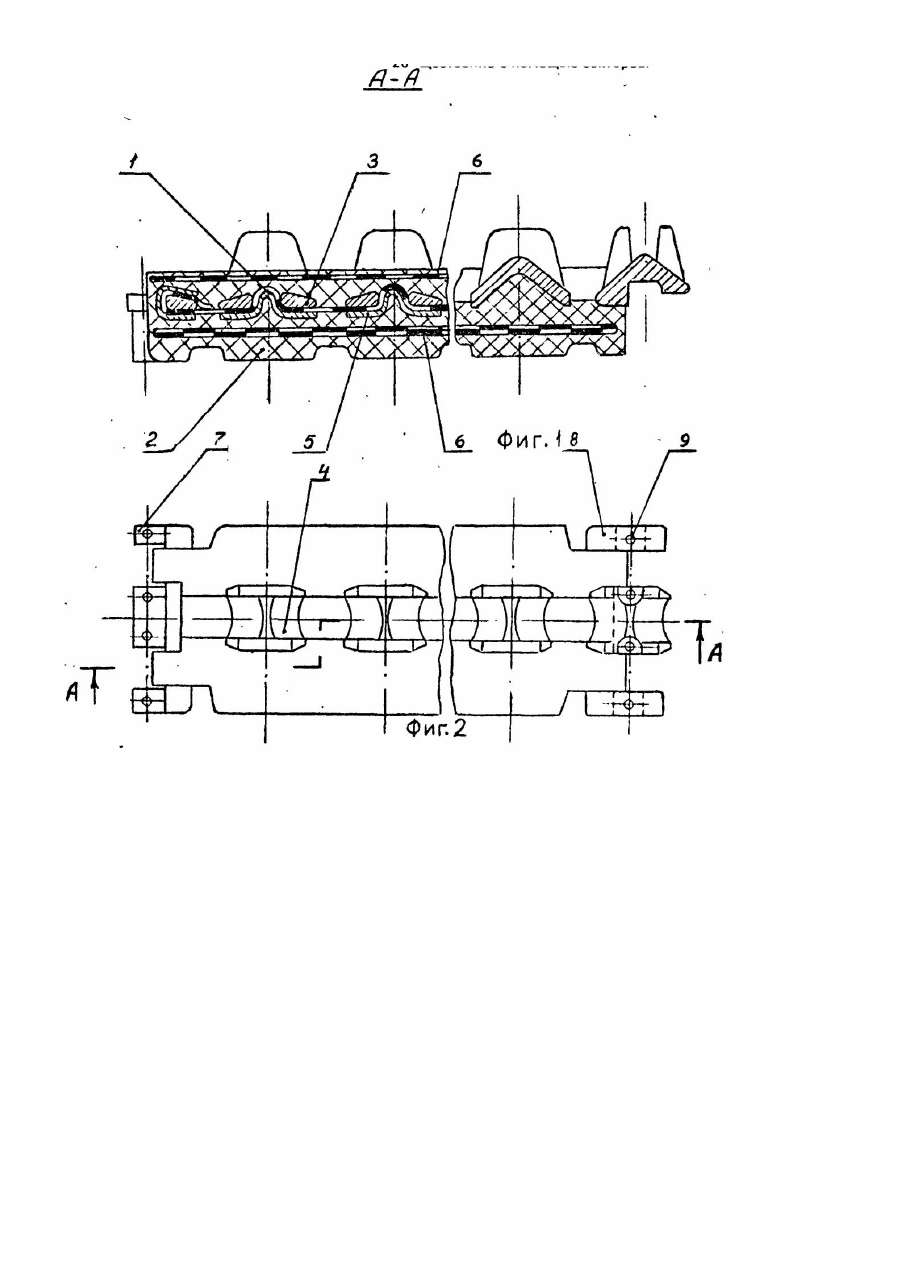

Изобретение относится к транспортным средствам, а именно к эластичным гусеницам и может быть использовано транспортным машиностроением и шинной промышленностью. Известна резиновая гусеница, выполненная в виде сплошной (бесконечной) ленты, в зластомерный материал которой завулканизованы множество сердечников с основаниями. Поверх оснований со стороны грунтозацепов гусеница армирована усилительными. преимущественно кордовыми, элементами. Такое выполнение допускает окружное и-или боковое смещение оснований сердечников относительно усилительных элементов, что увеличивает напряжение эластомерного материала, снижая надежность изделия. В основу изобретения поставлена задача усовершенствования эластичной гусеницы путем дополнительного введения в конструкцию гусеницы фиксаторов, чем обеспечивается прочность крепления накладок на силовом элементе и за счет этого достигается повышение надежности гусеницы. Поставленная задача решается тем, что в эластичной гусенице, содержащей силовые элементы, завулканизированные в эластомерный материал с образованием секций или бесконечной ленты, жесткие накладки с зацеплениями, согласно изобретению, гусеница дополнительно содержит фиксаторы для крепления накладок на силовом элементе, а указанные накладки выполнены в виде рамок, при этом фиксаторы запрессованы в рамки накладок поверх силовых элементов с опорной стороны гусеницы. Конструктивное исполнение фиксаторов и их связи с силовыми элементами и накладками снижают вероятность смещения последних относительно друг друга, уменьшая напряженность эластомерного материала и повышая надежность изделия. Изложенное поясняется чертежами: Фиг.1 - продольное сечение эластичной гусеницы по А-А; Фиг.2 - вид гусеницы сверху; Фиг.3 - накладки гусеницы; Фиг.4 - фиксатор. , Эластичная гусеница включает гибкие нерастяжимые силовые (кордные) элементы 1, завулканизованные в виде секций или бесконечной ленты в эластомерный материал 2. жесткие накладки 3 в виде рамок с зацеплениями 4 и фиксаторы 5. При этом (по отношению к накладкам 3) силовые элементы 1 расположены с опорной стороны гусеницы. С этой же стороны, поверх силовых элементов 1, наложены фиксаторы 5 и совместно с ними запрессованы в рамки накладок 3. Гусеница может дополнительно содержать одно или несколько усилителей 6 из гибких нерастяжимых элементов, продольно завулканизоваиных в эластомерный материал 2. Изобретение может иметь и иное исполнение. Одним из вариантов изобретения является секционное выполнение эластичной гусеницы. В такой гусенице крайние накладки 3 каждой секции выполнены разъемными (поперек гусеницы). Фиксация силовых элементов 1 этой гусеницы осуществлена к сторонам частей 7 и 8 рамок крайних накладок 3, в частности, заворотом удлиненных концов силовых элементов 1 вокруг сторон частей 7 и 8 накладок 3, закрепленных преимущественно с помощью фиксаторов. Крайние части 7 и 8 накладок 3 могут иметь отверстия 9 для закрепления разъемного соединения секций гусеницы, преимущественно с помощью секторов.
