Пристрій для рубання паперового полотна фальцевального апарату рулонних друкарських машин

Завантажити PDF файл.

Формула / Реферат

Устройство для рубки бумажного полотна фальцевального аппарата рулонных печатных машин, включающее фальцевальный и рубящий цилиндры, установленную в пазу рубящего цилиндра ножевую колодку, содержащую две за­крепленные на металлических подставках эластичные прижимные накладки, систему для отвода бумажной пыли в виде радиальных кана­вок, сообщающихся с продольной относительно осирубящегоцилиндраканавкой, ирубящийнож, расположенный между накладками и подстав­ками, отличающееся тем, что, с целью повышения надежности работы, радиальные канавки выполне­ны на поверхностях эластичных прижимных на­кладок и. имеют в сечении форму трапеций, обращенных большим основанием в сторону лезвия ножа, а продольная канавка выполнена в виде двух сопряженных участков, один из которых располо­жен на поверхности эластичной прижимной на­кладки, а другой — на примыкающей к ней поверхности металлической подставки.

Текст

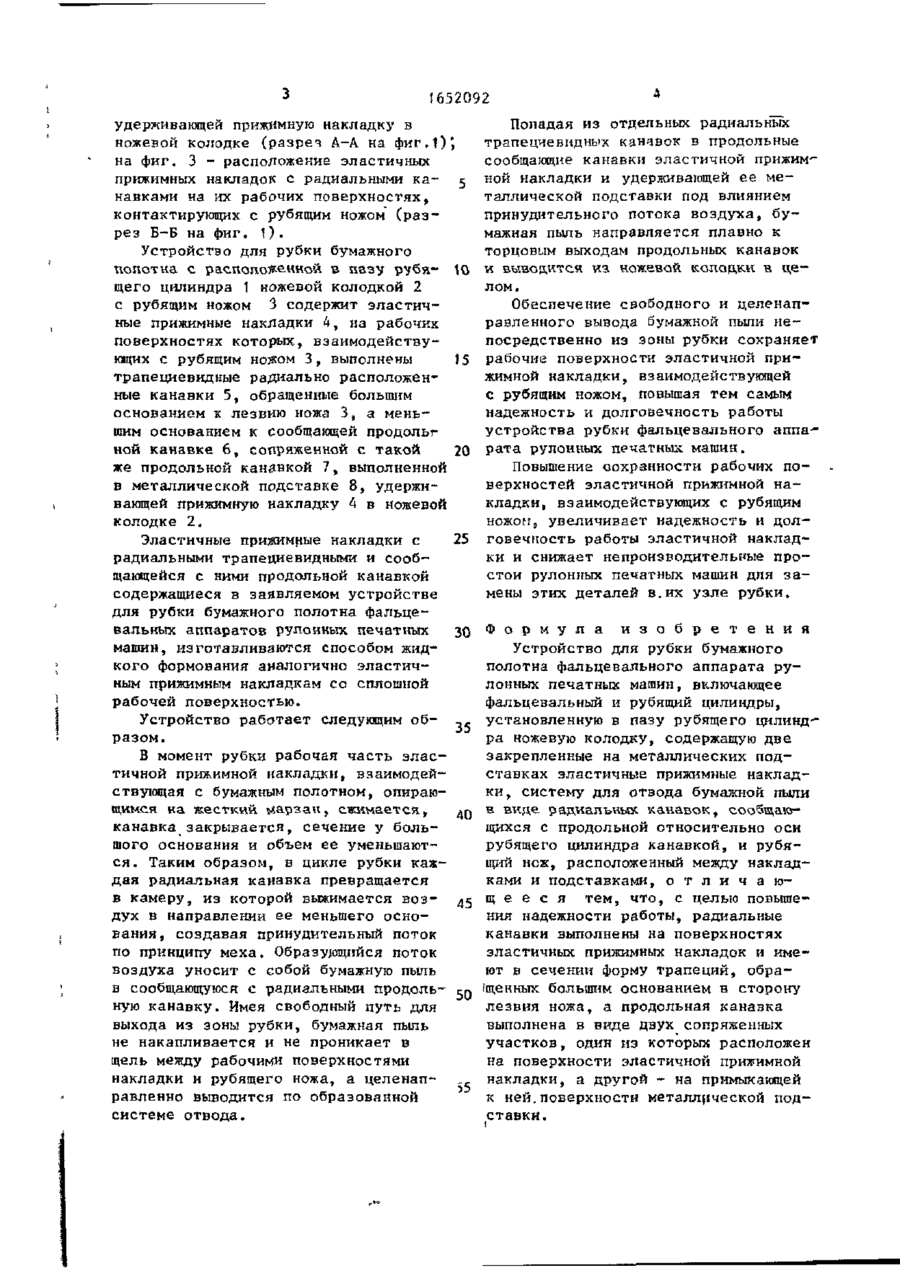

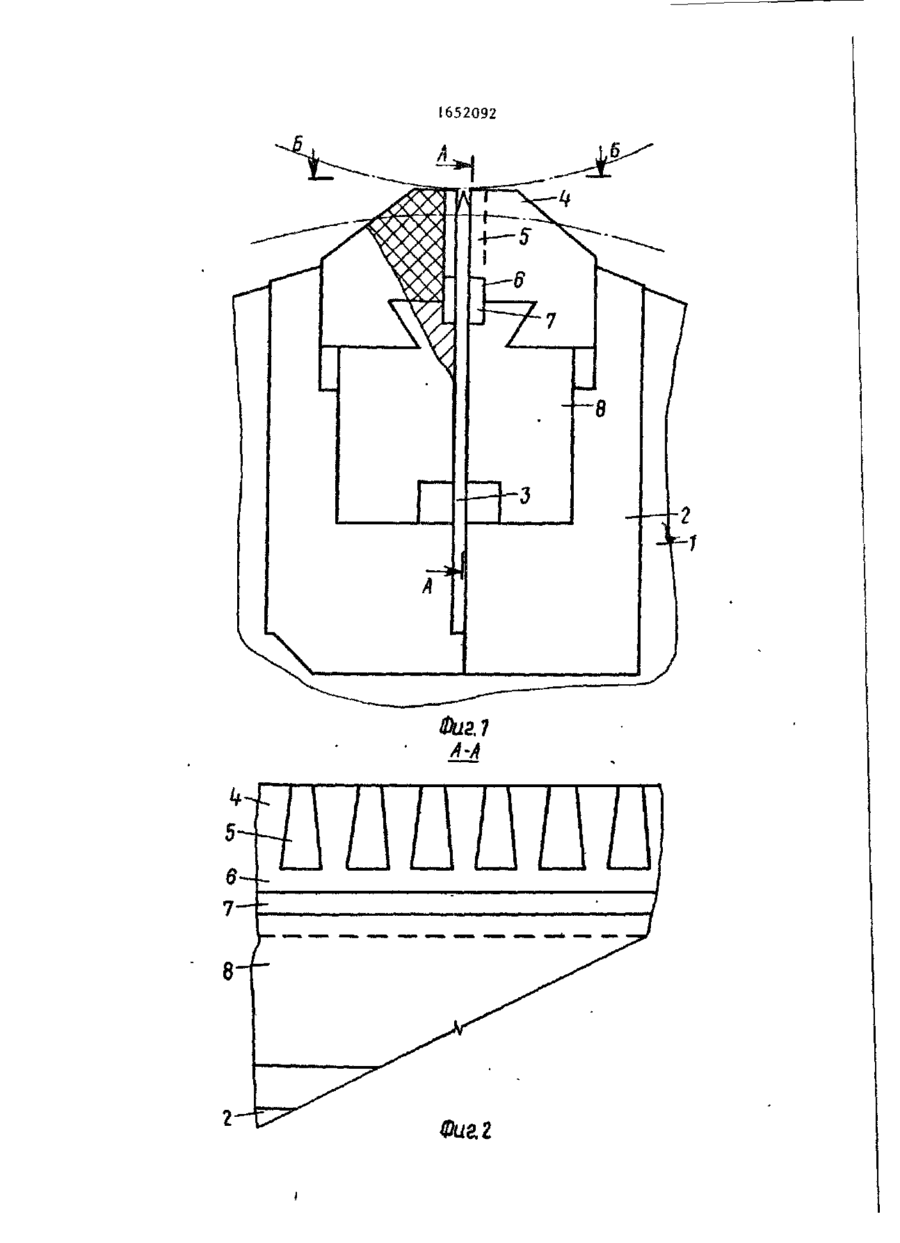

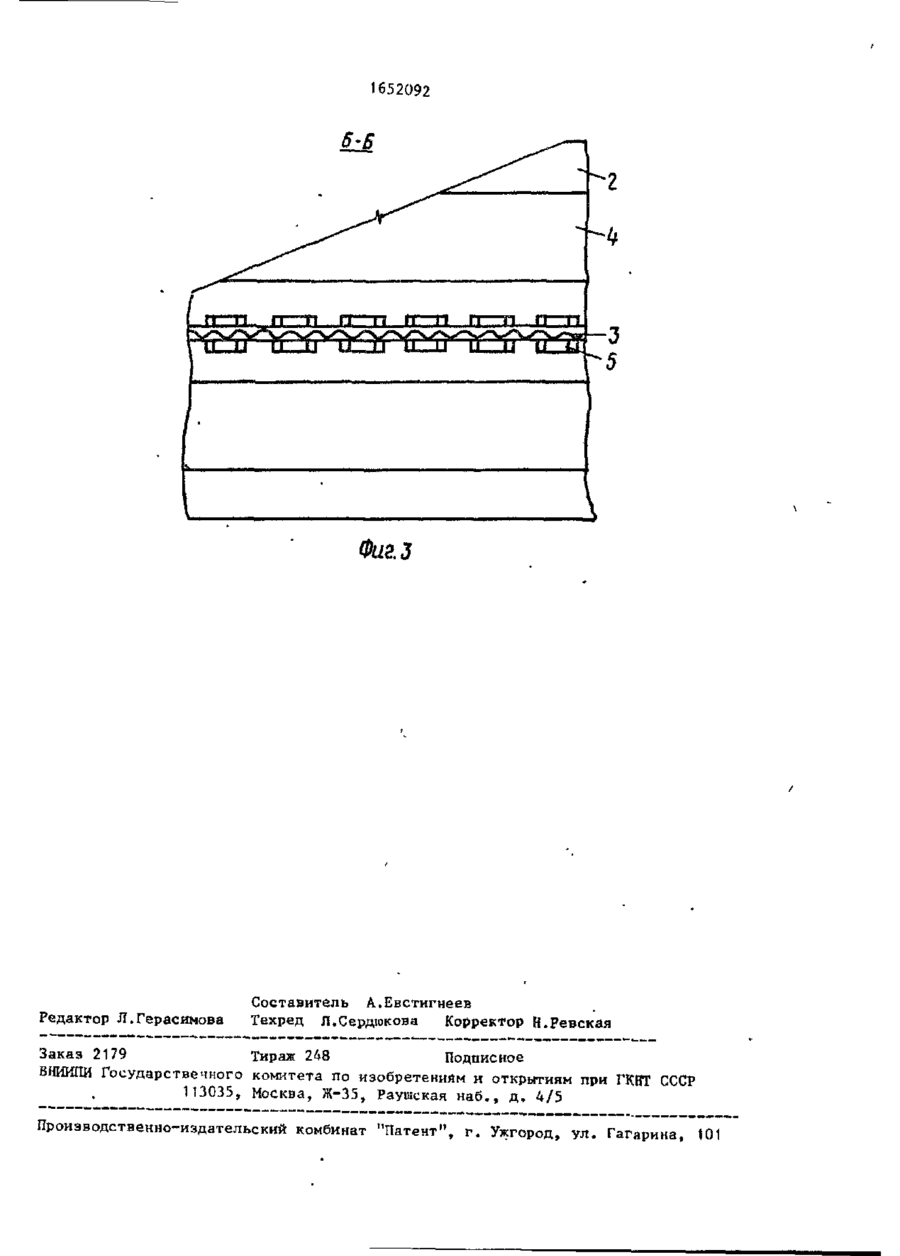

Изобретение относится к области полиграфических машин, в частности к устройствам, предназначенным для резки в поперечном напрайлении на отдельные листы или тетради движущихся эластичных лент, например запечатанного бумажного полотна. Целью изобретения является увеличение надежности работы устройства посредством повышения сохранности рабочих поверхностей эластичных прижимных накладок за счет целенаправленного отвода бу-" нажной пыли непосредственно из зоны рубки. Устройство включает фальцевальный и рубящий цилиндры, с установленной в пазу последнего ножевой колодкой, содержащей две закрепленные на металлических подставках эластичные прижимные накладки, и расположенный между ними рубящий нож.1 На взаимодействующих с рубящим ножом поверхностях эластичных накладок выполнены радиально расположенные трапециевидной формы канавки, обращенные большим основанием в сторону лезвия ножа, и связанная с ними продольная относительно оси рубящего цилиндра канавка, сопряженная с продольной канавкой, выполненной в металлической подставке» удерживающей эластичную прижимную накладку в ножевой колодке. Канавки образуют систему целенаправленного отвода бумажной пыли непосредственно из зоны рубки бумажного полотна под влиянием принудительного потока воздуха, создающегося при закрывании и сжатии (уменьшении объема) трапециевидных канавок у их основания в момент рубки. 3 ил. Изобретение относится к области полиграфических машин, в частности к устройствам, предназначенным для резки s поперечном направлении на отдельные листы или тетради движущихся эластичных лент, например, запечатанного бумажного полотна. Целью изобретения является увеличение надежности работы устройства посредством повышения сохранности рабочих поверхностей эластичных при жимных накладок за счет отвода бумажной пыли. На фиг. 1 представлена ножевая колодка, вид с торца; на фиг. 2 изобра-' жены радиально расположенные трапе- ^ циевидные и сообщающаяся с ними продольную канавку, выполненные на рабочей поверхности эластичной црижимной ( накладки, взаимодействующей с рубящим ножом, и продольную канавку, выполненную в металлической подставке, (53) 655.1/3(088.8) (56) Авторское свидетельство СССР № 941216, кл. В 41 F 13/60, 1980. 1652092 удерживающей прижїшную накладку в ножевой колодке (разрея А-А на фиг,1) на фиг. 3 - расположение эластичных прижимных накладок с радиальными канавками на их рабочих поверхностях, контактирующих с рубящим ножом (разрез Б-Б на фиг. 1). Устройство для рубки бумажного полотна с расположенной в пазу рубя- 10 щего цилиндра 1 ножевой колодкой 2 с рубящим ножом 3 содержит эластичные прижимные накладки 4, на рабочих поверхностях которых, взаимодействующих с рубящим нозком 3, выполнены 15 трапециевидные радиально расположенные канавки 5, обращенные большим основанием к лезвию ножа 3, а меньшим основанием к сообщающей продолы ной канавке 6, сопряженной с такой 20 же продольной канавкой 7, выполненной в металлической подставке 8, удерживающей прижимную накладку 4 в ножевой колодке 2. 25 Эластичные прилсимные накладки с радиальными трапециевидными и сообщающейся с ними продольной канавкой содержащиеся в заявляемом устройстве для рубки бумажного полотна фальцевальных аппаратов рулонных печатных 30 машин, изготавливаются способом жидкого формования аналогично эластичным прижимным накладкам со сплошной рабочей поверхностью. Устройство работает следующим об35 разом. В момент рубки рабочая часть эластичной прижимной накладки, взаимодействующая с бумажным полотном, опирающимся на жесткий марзан, сжимается, канавка закрывается, сечение у большого основания и объем ее уменьшаются. Таким образом, в цикле рубки каждая радиальная канавка превращается в камеру, из которой выжимается воз- 45 дух в направлении ее меньшего основания, создавая принудительный поток по принципу меха. Образующийся поток воздуха уносит с собой бумажную пыль в сообщающуюся с радиальными продольную канавку. Имея свободный путь для выхода из зоны рубки, бумажная пыль не накапливается и не проникает в щель между рабочими поверхностями накладки и рубящего ножа, а целенаправленно выводится по образованной системе отвода. Попадая из отдельных радиальных трапециевидных канавок в продольные сообщающие канавки эластичной прижим' ной накладки и удерживающей ее металлической подставки под влиянием принудительного потока воздуха, бумажная пыль направляется плавно к торцовым выходам продольных канавок и выводится кэ ножевой колодки в целом. Обеспечение свободного и целенаправленного вывода бумажной пыли непосредственно из зоны рубки сохраняет рабочие поверхности эластичной прижимной накладки, взаимодействующей с рубящим ножом, повышая тем самым надежность и долговечность работы устройства рубки фальцевального аппарата рулонных печатных машин. Повышение сохранности рабочих поверхностей эластичной прижимной накладки, взаимодействующих с рубящим ножоггэ увеличивает надежность и долговечность работы эластичной накладки и снижает непроизводительные простои рулонных печатных машин для замены этих деталей в.их узле рубки. Ф о р м у л а и з о б р е т е н и я Устройство для рубки бумажного полотна фальцевального аппарата рулонных печатных машин, включающее фальцевальный и рубящий цилиндры, установленную в пазу рубящего цилиндра ножевую колодку, содержащую две закрепленные на металлических подставках эластичные прижимные накладки, систему для отвода бумажной пыли в виде радиальных канавок, сообщающихся с продольной относительно оси рубящего цилиндра канавкой, и рубящий нож, расположенный между накладками и подставками, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы, радиальные канавки выполнены на поверхностях эластичных прижимных накладок и имеют в сечении форму трапеций, обраіщенньгх большим основанием в сторону лезвия ножа, а продольная канавка выполнена в виде двух сопряженных участков, один из которых расположен на поверхности эластичной прижимной накладки, а другой - на примыкающей к ней.поверхности металлической подставки. 1652092 Фиг г 1652092 П Ті II II II it Il II ' Фиг з Редактор Л.Герасимова Составитель А.Евстигнеев Техред Л.Сердюкова Корректор Н.ревская Заказ 2179 Тираж 248 Подписное ВНИИПИ Государственного комитета по изобретенийм и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент11, г. Ужгород, ул. Гагарина, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Device for cutting the paper sheet of folding apparatus of web-fed printing presses

Автори англійською

Shymanskyi Vatslav Mechyslavovych, Brodskyi Mykhailo Lvovych, Karpa Myron Fedorovych

Назва патенту російською

Устройство для рубки бумажного полотна фальцевального аппарата рулонных печатных машин

Автори російською

Шиманский Вацлав Мечиславович, Бродский Михаил Львович, Карпа Мирон Федорович

МПК / Мітки

МПК: B41F 13/54

Мітки: рулонних, рубання, фальцевального, друкарських, пристрій, полотна, машин, паперового, апарату
