Кільцева випалювальна машина

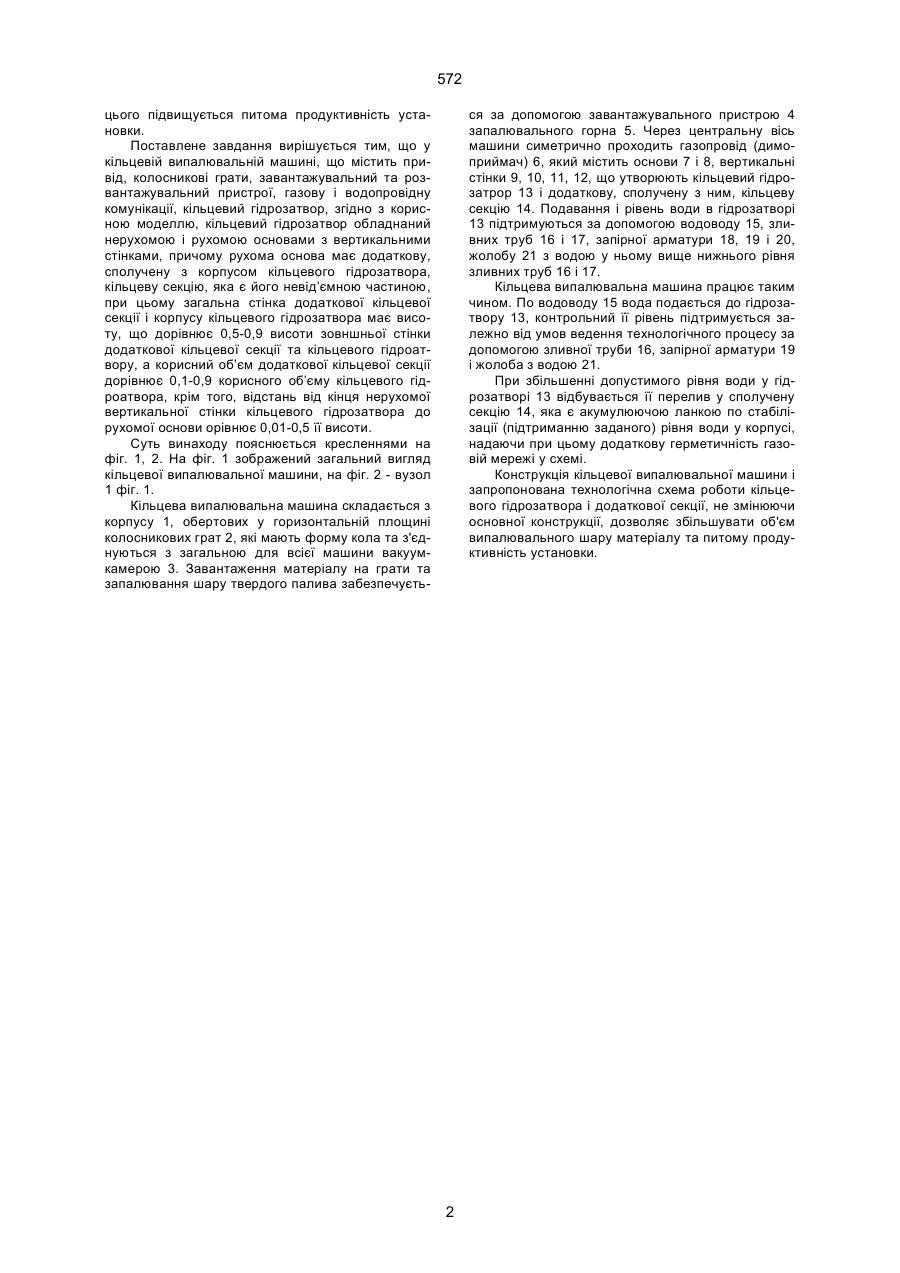

1. Кільцева випалювальна машина, яка має привід, колосникові грати, завантажувальний і розвантажувальний пристрої, газову і водопровідну комунікації, кільцевий гідрозатвор, яка відрізняється тим, що кільцевий гідрозатвор обладнаний нерухомою і рухомою основами з вертикальними стінками, причому рухома осно 572 цього підвищується питома продуктивність установки. Поставлене завдання вирішується тим, що у кільцевій випалювальній машині, що містить привід, колосникові грати, завантажувальний та розвантажувальний пристрої, газову і водопровідну комунікації, кільцевий гідрозатвор, згідно з корисною моделлю, кільцевий гідрозатвор обладнаний нерухомою і рухомою основами з вертикальними стінками, причому рухома основа має додаткову, сполучену з корпусом кільцевого гідрозатвора, кільцеву секцію, яка є його невід’ємною частиною, при цьому загальна стінка додаткової кільцевої секції і корпусу кільцевого гідрозатвора має висоту, що дорівнює 0,5-0,9 висоти зовншньої стінки додаткової кільцевої секції та кільцевого гідроатвору, а корисний об’єм додаткової кільцевої секції дорівнює 0,1-0,9 корисного об’єму кільцевого гідроатвора, крім того, відстань від кінця нерухомої вертикальної стінки кільцевого гідрозатвора до рухомої основи орівнює 0,01-0,5 її висоти. Суть винаходу пояснюється кресленнями на фіг. 1, 2. На фіг. 1 зображений загальний вигляд кільцевої випалювальної машини, на фіг. 2 - вузол 1 фіг. 1. Кільцева випалювальна машина складається з корпусу 1, обертових у горизонтальній площині колосникових грат 2, які мають форму кола та з'єднуються з загальною для всієї машини вакуумкамерою 3. Завантаження матеріалу на грати та запалювання шару твердого палива забезпечуєть ся за допомогою завантажувального пристрою 4 запалювального горна 5. Через центральну вісь машини симетрично проходить газопровід (димоприймач) 6, який містить основи 7 і 8, вертикальні стінки 9, 10, 11, 12, що утворюють кільцевий гідрозатрор 13 і додаткову, сполучену з ним, кільцеву секцію 14. Подавання і рівень води в гідрозатворі 13 підтримуються за допомогою водоводу 15, зливних труб 16 і 17, запірної арматури 18, 19 і 20, жолобу 21 з водою у ньому вище нижнього рівня зливних труб 16 і 17. Кільцева випалювальна машина працює таким чином. По водоводу 15 вода подається до гідрозатвору 13, контрольний її рівень підтримується залежно від умов ведення технологічного процесу за допомогою зливної труби 16, запірної арматури 19 і жолоба з водою 21. При збільшенні допустимого рівня води у гідрозатворі 13 відбувається її перелив у сполучену секцію 14, яка є акумулюючою ланкою по стабілізації (підтриманню заданого) рівня води у корпусі, надаючи при цьому додаткову герметичність газовій мережі у схемі. Конструкція кільцевої випалювальної машини і запропонована технологічна схема роботи кільцевого гідрозатвора і додаткової секції, не змінюючи основної конструкції, дозволяє збільшувати об'єм випалювального шару матеріалу та питому продуктивність установки. 2 572 Фіг. 1 3 572 Фіг. 2 __________________________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
