Пристрій для гемосорбції

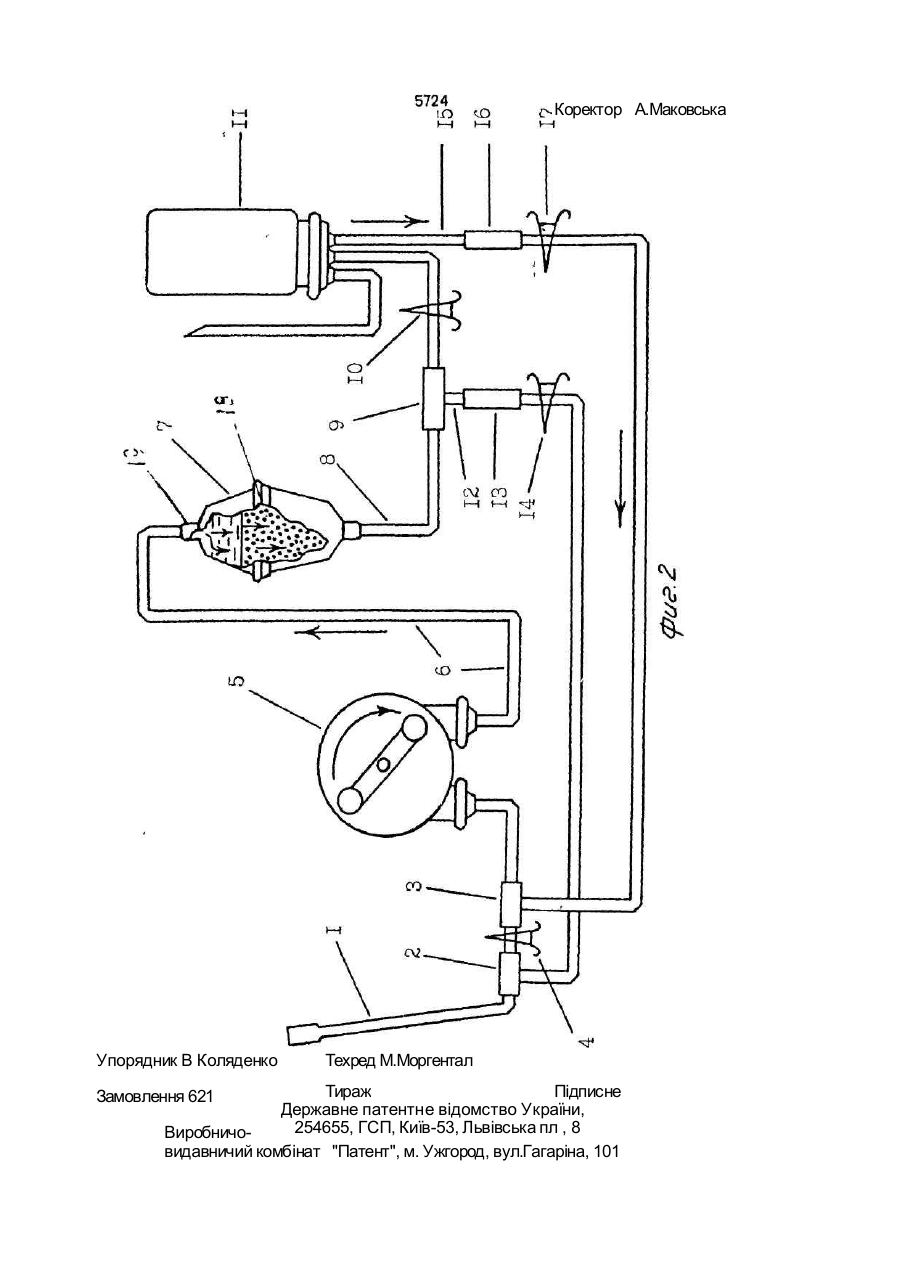

Устройство для гемосорбции, содержащее экстракорпоральный контур кровообращения, включающий отводящую и подводящую магистрали с установленными в них запорными элементами, массообменный элемент, емкость для крови, насос, общую магистраль для входа и выхода крови с тройником, о т л и ч а ю щ е е с я тем, что массообменный элемент выполнен в виде слоя сорбента с расположенной в нем трубкой для входа крови, конец которой размещен выше слоя сорбента, между массообменным элементом и емкостью для крови расположен тройник, соединенный магистралью с входным тройником. С > Изобретение относится к медицине, а именно, к методам экстракорпоральной детоксикации организма и может быть использовано в интенсивной терапии. Известно устройство [1] для гемосорбции, содержащее экстракорпоральный контур кровообращения, включающий отводящую и подводящую магистрали с установленными в них запорными элементами, массообменный элемент, емкость для крови, насос, общую магистраль для входа (забора) и выхода (выдачи) крови с тройником (прототип). Недостатком известного устройства является повышенная травматизация форменных элементов крови при ее повторном прохождении через массообменный элемент "снизу вверх", что выражается в уменьшении числа кровяных пластинок по отношению к исходному и приводит к увели чению числа осложнений, вызванных травматизацией. Задачей изобретения является усовершенствование устройства для гемосорбции путем изменения направления тока крови на обратное, т.е. "сверху вниз", при повторном прохождении ее через массообменный элемент, что обеспечивает снижение травматизации форменных элементов крови и приводит к снижению числа осложнений, вызванных этой травматизацией. Задача решается тем, что в устройстве для гемосорбции, содержащем экстракорпоральный контур кровообращения, включающий отводящую и подводящую магистрали с установленными в них запорными элементами, массообменный элемент емкость для крови, насос, общую магистраль для входа и выхода крови с тройником согласно изобретению массообменный элемент выполнен в виде слоя сорбента с К. " С 5724 расположенной в нем трубкой для входа крови, конец которой размещен выше слоя сорбента, между массообменным элементом и емкостью для крови расположен тройник, соединенный магистралью с входным 5 тройником. Такое выполнение устройства обеспечивает направление тока крови "сверху вниз" при повторном прохождении ее через массообменный элемент, а следовательно, сни- 10 жение травматизации форменных элементов крови, что уменьшает количество осложнений На фиг. 1 изображена схема устройства для гемосорбции, в котором массообменный 15 элемент выполнен в виде слоя сорбента, над которым расположена трубка для входа крови, конец трубки для входа крови размещен выше слоя сорбента. На фиг.2 изображена схема устройства 20 для гемосорбции, в котором массообменный элемент выполнен в виде слоя сорбента с расположенной в нем трубкой для входа крови, конец трубки для входа крови разме щен выше слоя сорбента. 25 Представленные варианты устройства для гемосорбции, за исключением указанных отличий, заключающихся в использовании в экстракорпоральном контуре различных типов массообменных элемен- 30 тов, в остальном имеют идентичное строение и одинаковый принцип работы. Общая магистраль 1 для входа и выхода крови, имеющая два тройника 2 и 3 с расположенным между ними запорным злемен- 35 том 4, соединяется с насосом 5, который соединен подводящей магистралью б с основной частью устройства, массообменным элементом 7. От массообменного элемента отходит коммуникационная магистраль 8, 40 имеющая тройник 9, запорный элемент 10 и соединяющаяся с емкостью для крови 11. От тройника 9 отходит отводящая магистраль 12 с воздушной ловушкой для кислорода 13 и запорным элементом 14, соединяющаяся 45 при помощи тройника 2 с общей магистралью. От емкости для крови отходит реинфузионная магистраль 15 с ловушкой для кислорода 16 и запорным элементом 17, соединяющаяся посредством тройника 3 с общей магистралью 1. Массообменный элемент 7 выполнен в виде слоя сорбента 18 с расположенной в нем трубкой для входа крови 19, конец которой размещен выше слоя сорбента. Работа устройства осуществляется следующим образом: устройство вначале работает в режиме забора крови {зксфузия). Для этого перекрыты запорные элементы 14 и 17 и открыты запорные элементы 4 и 10. Забранная от пациента кровь пропускается через общую магистраль 1 и массообменный элемент 7, заполненный сорбентом 18 (объем сорбента 80-100 мл), со скоростью 48-56 мл/мин и накапливается в емкости для крови 11. После ее заполнения открывают запорные элементы 14 и 17 и перекрывают запорные элементы 4 и 10 (режим инфузии). Кровь повторно пропускается через массообменный элемент 7 с гемосорбентом 18 и, пройдя через фильтр ловушки 13 для улавливания твердых частиц и пузырьков воздуха, возвращается через общую магистраль 1 в сосудистое русло больному. Объем проведения гемосорбции составляет 1-3 объема циркулирующей крови (ОЦК), что зависит от марки гемосорбента. По сравнению с прототипом достигается более высокая эффективность сорбции, уменьшается количество осложнений за счет уменьшения травматизации форменных элементов крови и практически полного исключения выноса микрочастиц в кровь. Вместе с тем, простота конструкции устройства, общедоступность используемых материалов упрощает его изготовление, а удобство эксплуатации расширяет область применения как в стационарных условиях, так и в амбулаторных и, что существенно, в полевых, при необходимости срочной детоксикации и нетранспортабельности больного. Кроме того, несомненным достоинством устройства является однократность применения, что исключает риск передачи инфекционных заболеваний, передающихся с кровью (СПИДа, вирусного гепатита и др.). Коректор А.Маковська Упорядник В Коляденко Техред М.Моргентал Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл , 8 Виробничовидавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101 Замовлення 621
