Багатонитковий агрегат для електролітичного покриття дроту

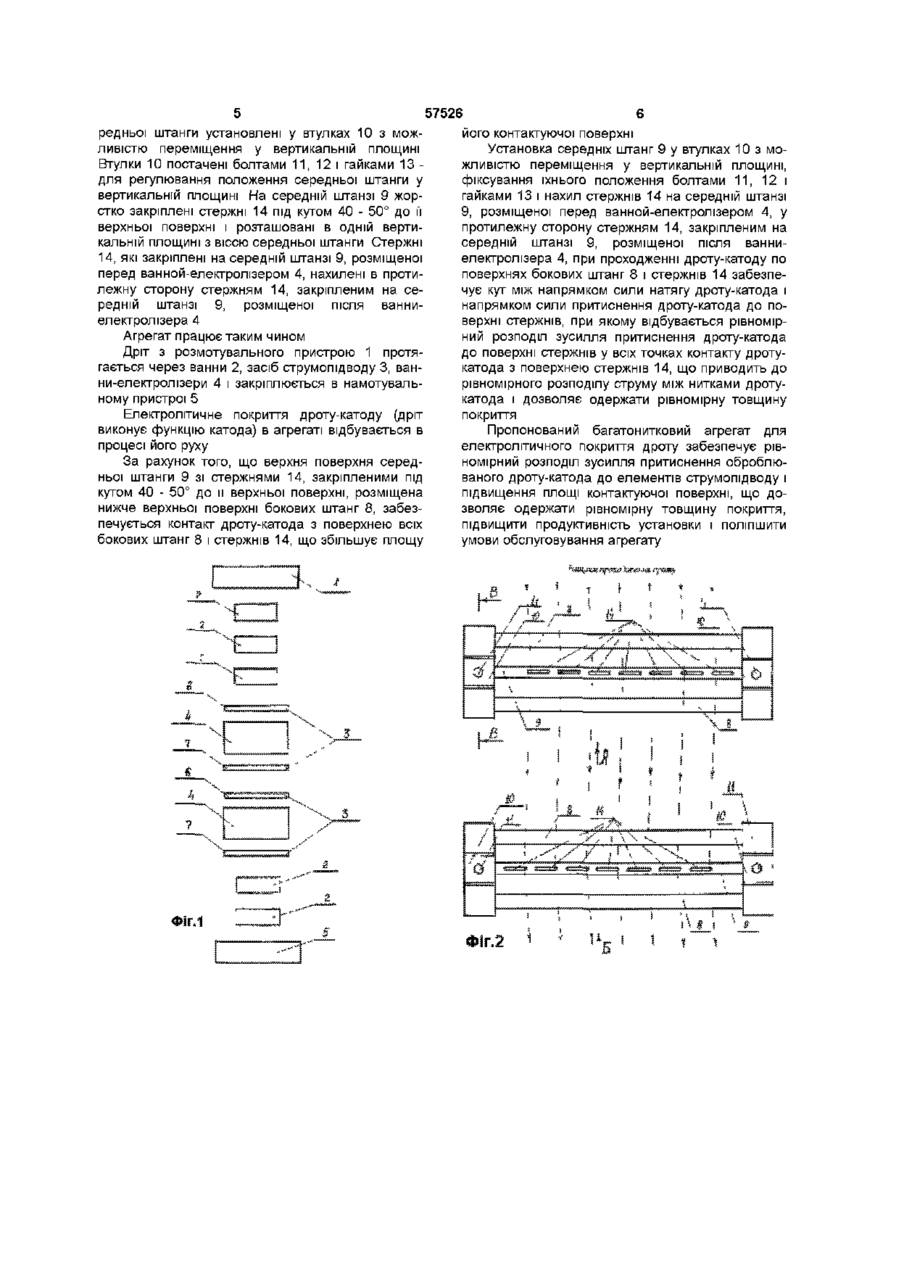

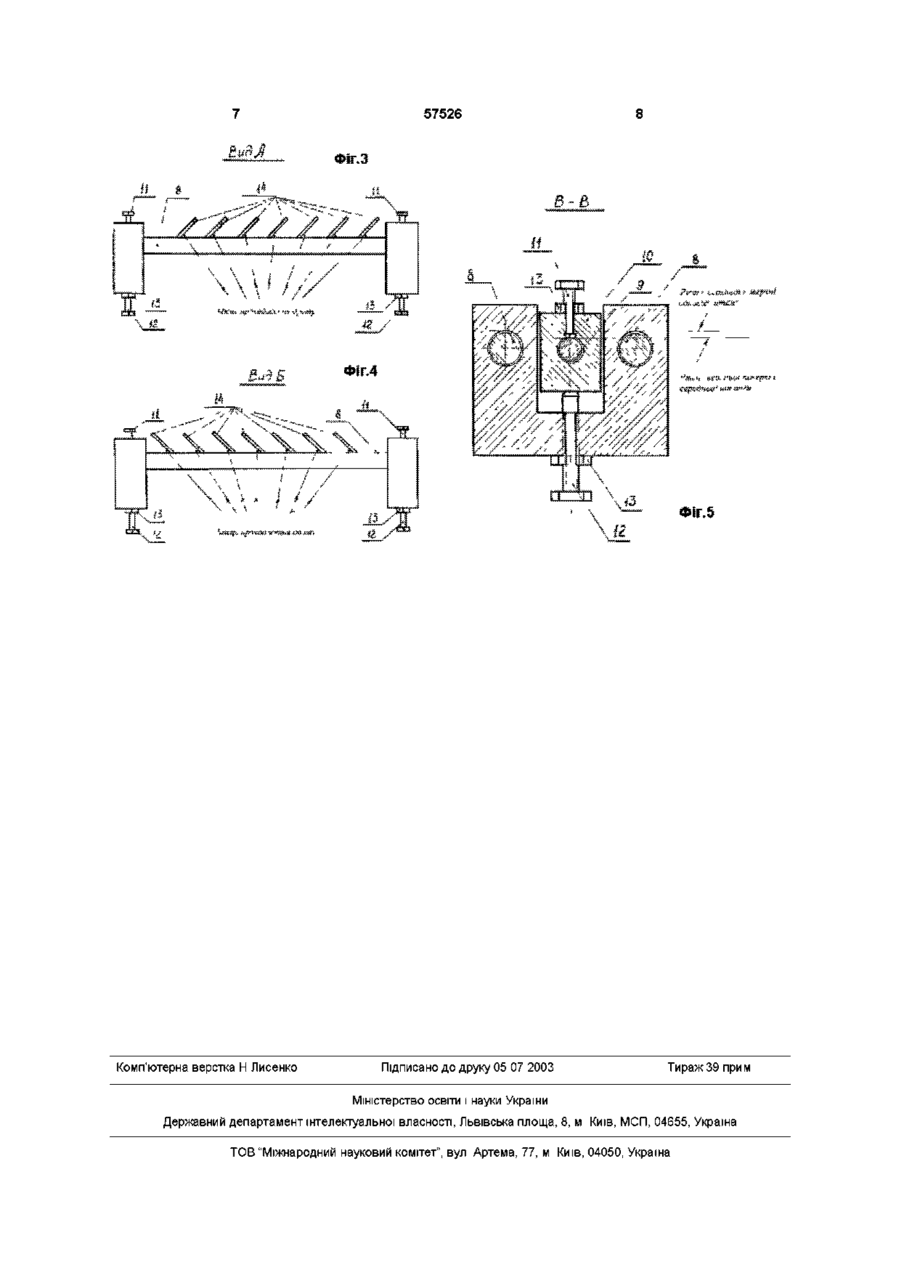

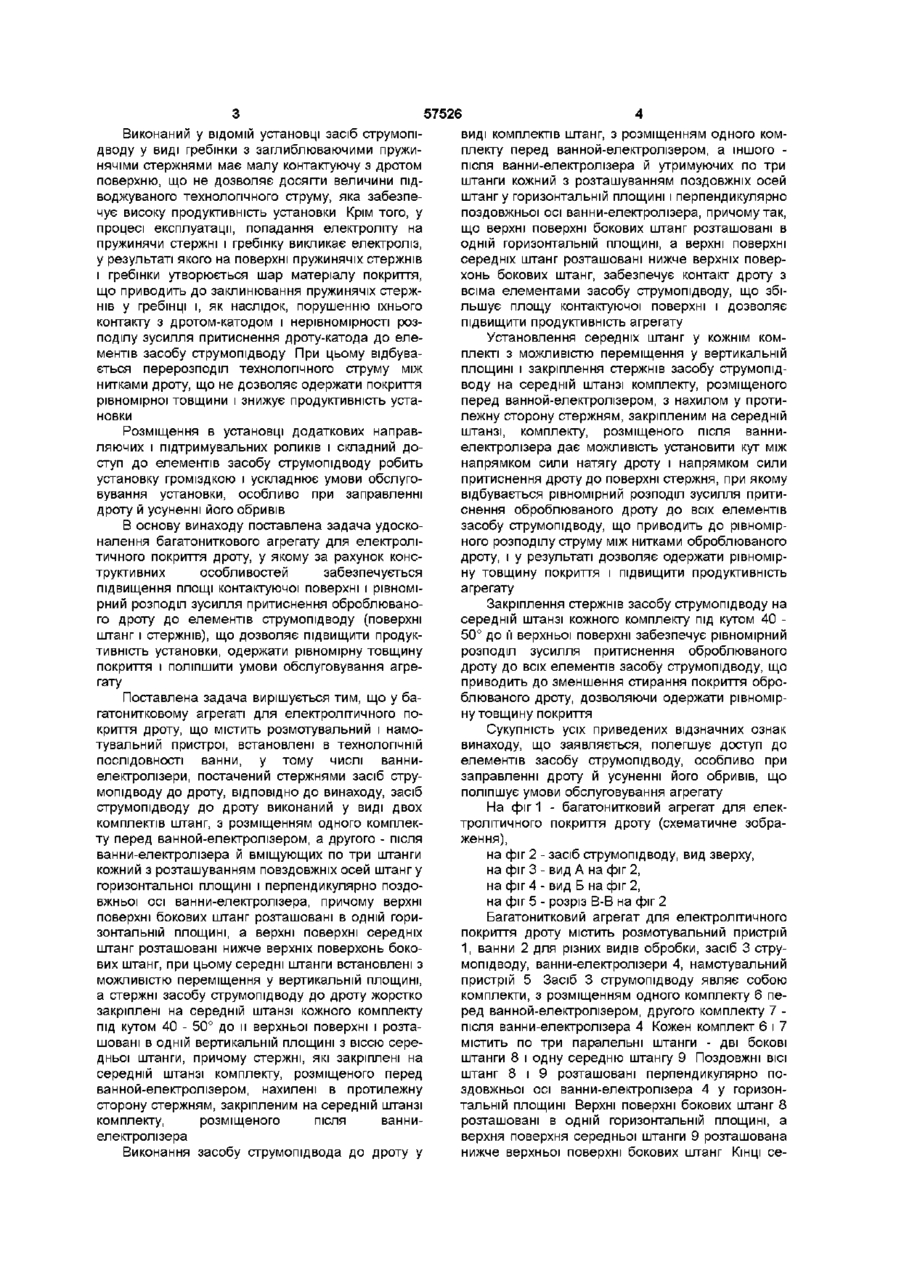

Багатонитковий агрегат для електролітичного покриття дроту, що містить розмотувальний і намотувальний пристрої, встановлені в технологічній ПОСЛІДОВНОСТІ ванни, у тому числі ванниелектролізери, оснащений стержнями засіб струмопідводу до дроту, який відрізняється тим, що засіб струмопідводу до дроту виконаний у вигляді двох комплектів штанг, з розміщенням одного комплекту перед ванною-електролізером, а другого після ванни-електролізера, і кожний комплект штанг містить по три штанги з розташуванням поздовжніх осей штанг у горизонтальній площині і перпендикулярно поздовжній осі ванниелектролізера, при цьому верхні поверхні бокових штанг розташовані в одній горизонтальній площині, а верхні поверхні середніх штанг розташовані нижче верхніх поверхонь бокових штанг, крім того середні штанги встановлені з можливістю переміщення у вертикальній площині, а стержні засобу струмопідводу до дроту жорстко закріплені на середній штанзі кожного комплекту під кутом 40-50° до її верхньої поверхні і розташовані в одній вертикальній площині з віссю середньої штанги, при цьому стержні, які закріплені на середній штанзі комплекту, розміщеного перед ванною-електролізером, нахилені в протилежну сторону від стержнів, закріплених на середній штанзі комплекту, розміщеного після ванниелектролізера Винахід відноситься до галузі хімічної і гальванічної обробки виробів, зокрема до устаткування для електролітичного покриття дроту і може бути використай в металургійній промисловості Відомий пристрій для переміщення дроту через ванни з рідиною при технологічній обробці, наприклад, електрохімічній, що містить розмотувальні і намотувальні барабани, послідовно розміщені ванни для різних видів обробки, у тому числі для електролітичного покриття, струмопідвідні ролики, опорні ролики, які установлені консольно відносно поздовжньої осі пристрою, напрямні гребінки, механізм проводки дроту (А с СРСР №1486431, кл B65G49/02, опубл 15 06 1989р) Виконання у відомому пристрої засобу струмопідводу до дроту у виді струмопідвідних роликів не забезпечує достатню площу контактуючої поверхні, що не дозволяє збільшити продуктивність пристрою, а наявність направляючих гребінок приводить до нерівномірного стирання поверхні електролітичного покриття дроту, у результаті чого не досягається рівномірна товщина покриття Встановлені у відомому пристрої опорні ролики, направляючі гребінки, механізм проводки дроту роблять конструкцію пристрою громіздкою і незручною в обслуговуванні Найбільш близьким аналогом до винаходу, що заявляється, є установка для електролітичного покриття дроту-катода, що містить розмотувальний і намотувальний пристрм, встановлені в технологічній ПОСЛІДОВНОСТІ ванни, утому числі і ванни-електролізери, систему напрямних роликів для переміщення оброблюваного дроту-катода, змонтовану на підіймальній траверсі, між тримачами, систему попарно розташованих роликів, верхні з яких постачені приводами їхнього обертання в протилежних відносно один одного напрямках, і засіб струмопідводу до дроту-катода, причому засіб струмопідводу виконаний у виді гребінки з заглиблюваючими пружинячіми контактними стержнями (Патент РФ №2064022, кл C25D7/06, опубл 20 07 1996р) Ознаки найближчого аналога, які збігаються з істотними ознаками винаходу, що заявляється розмотувальний і намотувальний пристрій, встановлені в технологічній ПОСЛІДОВНОСТІ ванни, у тому числі ванни-електролізери, постачений стержнями засіб струмопідводу до дроту (О ю ю 57526 виді комплектів штанг, з розміщенням одного комплекту перед ванной-електролізером, а іншого після ванни-електролізера й утримуючих по три штанги кожний з розташуванням поздовжніх осей штанг у горизонтальній площині і перпендикулярно поздовжньої осі ванни-електролізера, причому так, що верхні поверхні бокових штанг розташовані в одній горизонтальній площині, а верхні поверхні середніх штанг розташовані нижче верхніх поверхонь бокових штанг, забезпечує контакт дроту з всіма елементами засобу струмопідводу, що збільшує площу контактуючої поверхні і дозволяє підвищити продуктивність агрегату Установлення середніх штанг у кожнім комплекті з можливістю переміщення у вертикальній площині і закріплення стержнів засобу струмопідводу на середній штанзі комплекту, розміщеного перед ванной-електролізером, з нахилом у протилежну сторону стержням, закріпленим на середній штанзі, комплекту, розміщеного після ванниРозміщення в установці додаткових направелектролізера дає можливість установити кут між ляючих і підтримувальних роликів і складний донапрямком сили натягу дроту і напрямком сили ступ до елементів засобу струмопідводу робить притиснення дроту до поверхні стержня, при якому установку громіздкою і ускладнює умови обслуговідбувається рівномірний розподіл зусилля притивування установки, особливо при заправленні снення оброблюваного дроту до всіх елементів дроту й усуненні його обривів засобу струмопідводу, що приводить до рівномірВ основу винаходу поставлена задача удосконого розподілу струму між нитками оброблюваного налення багатониткового агрегату для електролідроту, і у результаті дозволяє одержати рівноміртичного покриття дроту, у якому за рахунок консну товщину покриття і підвищити продуктивність труктивних особливостей забезпечується агрегату підвищення площі контактуючої поверхні і рівномірний розподіл зусилля притиснення оброблюваноЗакріплення стержнів засобу струмопідводу на го дроту до елементів струмопідводу (поверхні середній штанзі кожного комплекту під кутом 40 штанг і стержнів), що дозволяє підвищити продук50° до її верхньої поверхні забезпечує рівномірний тивність установки, одержати рівномірну товщину розподіл зусилля притиснення оброблюваного покриття і поліпшити умови обслуговування агредроту до всіх елементів засобу струмопідводу, що гату приводить до зменшення стирання покриття оброблюваного дроту, дозволяючи одержати рівномірПоставлена задача вирішується тим, що у бану товщину покриття гатонитковому агрегаті для електролітичного покриття дроту, що містить розмотувальний і намоСукупність усіх приведених відзначних ознак тувальний пристрої, встановлені в технологічній винаходу, що заявляється, полегшує доступ до ПОСЛІДОВНОСТІ ванни, у тому числі ванниелементів засобу струмопідводу, особливо при електролізери, постачений стержнями засіб струзаправленні дроту й усуненні його обривів, що мопідводу до дроту, ВІДПОВІДНО до винаходу, засіб поліпшує умови обслуговування агрегату струмопідводу до дроту виконаний у виді двох На фіг 1 - багатонитковий агрегат для елеккомплектів штанг, з розміщенням одного комплектролітичного покриття дроту (схематичне зобрату перед ванной-електролізером, а другого - після ження), ванни-електролізера й вміщующих по три штанги на фіг 2 - засіб струмопідводу, вид зверху, кожний з розташуванням повздовжніх осей штанг у на фіг 3 - вид А на фіг 2, горизонтальної площині і перпендикулярно поздона фіг 4 - вид Б на фіг 2, вжньої осі ванни-електролізера, причому верхні на фіг 5 - розріз В-В на фіг 2 поверхні бокових штанг розташовані в одній гориБагатонитковий агрегат для електролітичного зонтальній площині, а верхні поверхні середніх покриття дроту містить розмотувальний пристрій штанг розташовані нижче верхніх поверхонь боко1, ванни 2 для різних видів обробки, засіб 3 струвих штанг, при цьому середні штанги встановлені з мопідводу, ванни-електролізери 4, намотувальний можливістю переміщення у вертикальній площині, пристрій 5 Засіб 3 струмопідводу являє собою а стержні засобу струмопідводу до дроту жорстко комплекти, з розміщенням одного комплекту 6 пезакріплені на середній штанзі кожного комплекту ред ванной-електролізером, другого комплекту 7 під кутом 40 - 50° до и верхньої поверхні і розтапісля ванни-електролізера 4 Кожен комплект 6 і 7 шовані в одній вертикальній площині з віссю серемістить по три паралельні штанги - дві бокові дньої штанги, причому стержні, які закріплені на штанги 8 і одну середню штангу 9 Поздовжні ВІСІ середній штанзі комплекту, розміщеного перед штанг 8 і 9 розташовані перпендикулярно пованной-електролізером, нахилені в протилежну здовжньої осі ванни-електролізера 4 у горизонсторону стержням, закріпленим на середній штанзі тальній площині Верхні поверхні бокових штанг 8 комплекту, розміщеного після ваннирозташовані в одній горизонтальній площині, а електролізера верхня поверхня середньої штанги 9 розташована нижче верхньої поверхні бокових штанг КІНЦІ сеВиконання засобу струмопідвода до дроту у Виконаний у ВІДОМІЙ установці засіб струмопідводу у виді гребінки з заглиблюваючими пружинячіми стержнями має малу контактуючу з дротом поверхню, що не дозволяє досягти величини підводжуваного технологічного струму, яка забезпечує високу продуктивність установки Крім того, у процесі експлуатації, попадання електроліту на пружинячи стержні і гребінку викликає електроліз, у результаті якого на поверхні пружинячіх стержнів і гребінки утворюється шар матеріалу покриття, що приводить до заклинювання пружинячіх стержнів у гребінці і, як наслідок, порушенню їхнього контакту з дротом-катодом і нерівномірності розподілу зусилля притиснення дроту-катода до елементів засобу струмопідводу При цьому відбувається перерозподіл технологічного струму між нитками дроту, що не дозволяє одержати покриття рівномірної товщини і знижує продуктивність установки редньої штанги установлені у втулках 10 з можливістю переміщення у вертикальній площині Втулки 10 постачені болтами 11, 12 і гайками 13 для регулювання положення середньої штанги у вертикальній площині На середній штанзі 9 жорстко закріплені стержні 14 під кутом 40 - 50° до її верхньої поверхні і розташовані в одній вертикальній площині з віссю середньої штанги Стержні 14, які закріплені на середній штанзі 9, розміщеної перед ванной-електролізером 4, нахилені в протилежну сторону стержням 14, закріпленим на середній штанзі 9, розміщеної після ванниелектролізера 4 Агрегат працює таким чином Дріт з розмотувального пристрою 1 протягається через ванни 2, засіб струмопідводу 3, ванни-електролізери 4 і закріплюється в намотувальному пристрої 5 Електролітичне покриття дроту-катоду (дріт виконує функцію катода) в агрегаті відбувається в процесі його руху За рахунок того, що верхня поверхня середньої штанги 9 зі стержнями 14, закріпленими під кутом 40 - 50° до и верхньої поверхні, розміщена нижче верхньої поверхні бокових штанг 8, забезпечується контакт дроту-катода з поверхнею всіх бокових штанг 8 і стержнів 14, що збільшує площу Фіг.і 57526 його контактуючої поверхні Установка середніх штанг 9 у втулках 10 з можливістю переміщення у вертикальній площині, фіксування їхнього положення болтами 11, 12 і гайками 13 і нахил стержнів 14 на середній штанзі 9, розміщеної перед ванной-електролізером 4, у протилежну сторону стержням 14, закріпленим на середній штанзі 9, розміщеної після ванниелектролізера 4, при проходженні дроту-катоду по поверхнях бокових штанг 8 і стержнів 14 забезпечує кут між напрямком сили натягу дроту-катода і напрямком сили притиснення дроту-катода до поверхні стержнів, при якому відбувається рівномірний розподіл зусилля притиснення дроту-катода до поверхні стержнів у всіх точках контакту дротукатода з поверхнею стержнів 14, що приводить до рівномірного розподілу струму між нитками дротукатода і дозволяє одержати рівномірну товщину покриття Пропонований багатонитковий агрегат для електролітичного покриття дроту забезпечує рівномірний розподіл зусилля притиснення оброблюваного дроту-катода до елементів струмопідводу і підвищення площі контактуючої поверхні, що дозволяє одержати рівномірну товщину покриття, підвищити продуктивність установки і поліпшити умови обслуговування агрегату 57526 \ \ Комп'ютерна верстка Н Лисенко Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
