Роз’ємне з’єднання трубопроводів

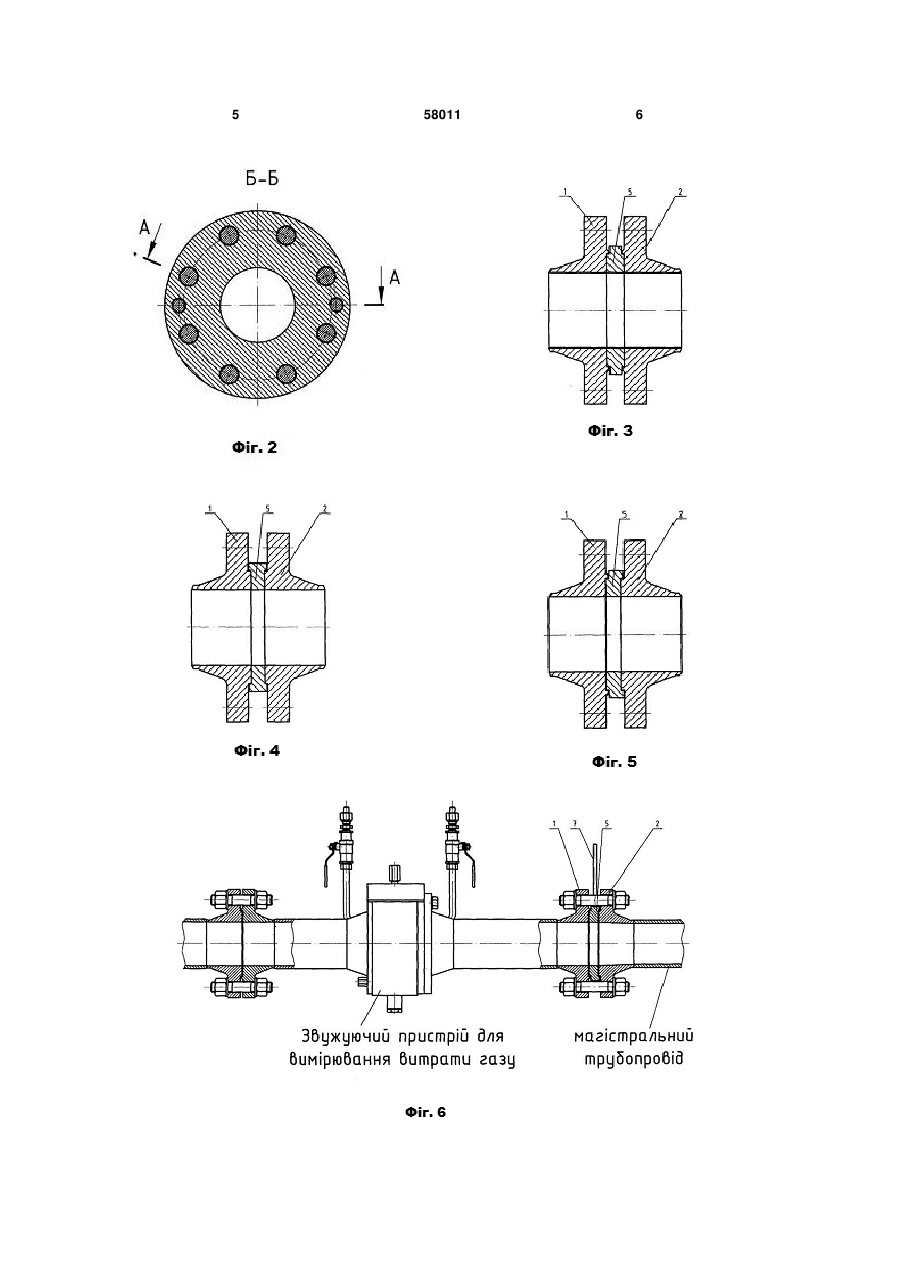

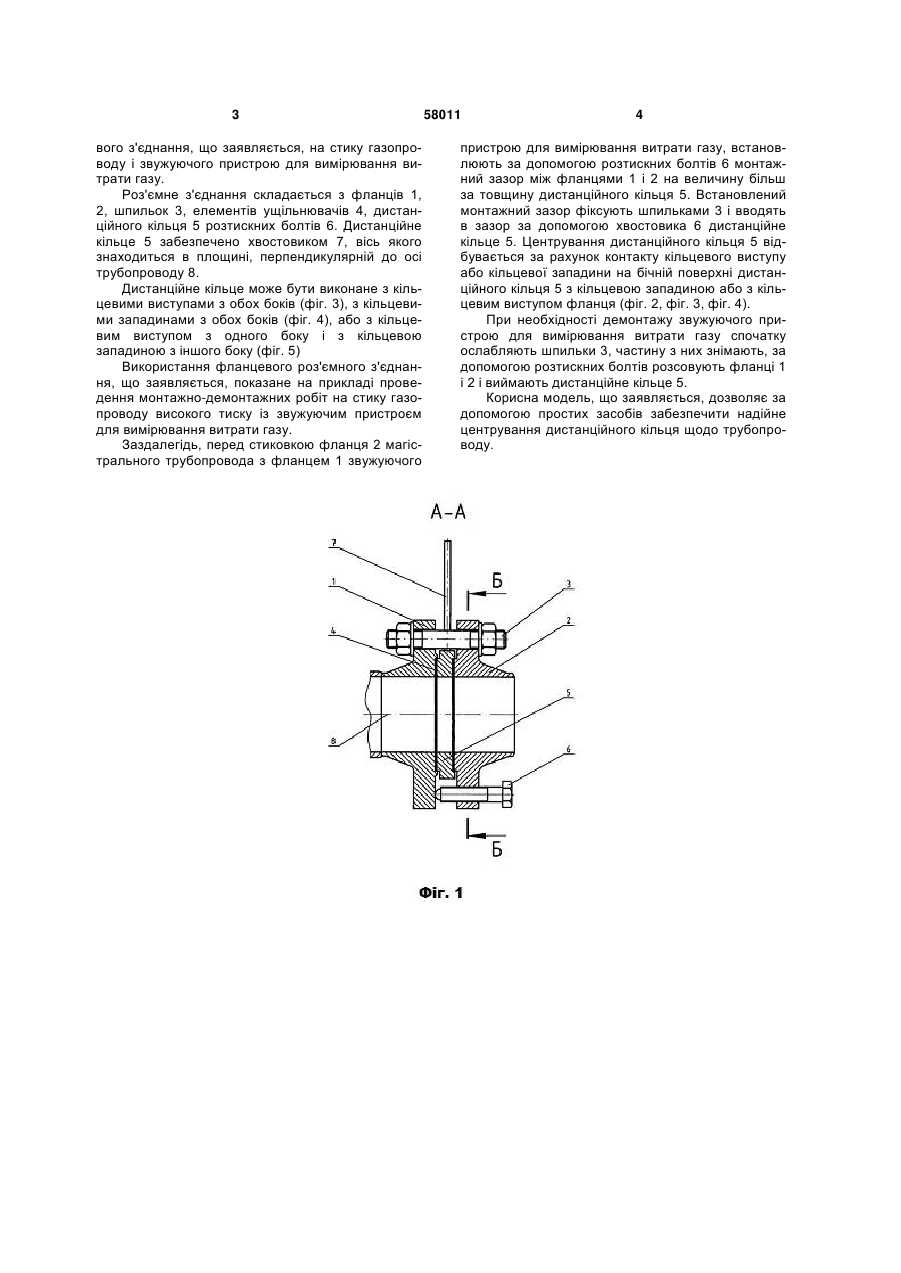

Роз'ємне з'єднання трубопроводів, що містить фланці, шпильки, які стягують фланці, елементи ущільнювачів і дистанційне кільце, бічні поверхні якого контактують з поверхнями фланців, яке відрізняється тим, що поверхні фланців, що контактують з дистанційним кільцем, та бічні поверхні дистанційного кільця виконані з кільцевими виступами або з кільцевими западинами, при цьому профіль бічних поверхонь кільця відповідає профілю поверхонь фланців. (19) (21) u201010887 (22) 10.09.2010 (24) 25.03.2011 (46) 25.03.2011, Бюл.№ 6, 2011 р. (72) ПОТАНІН АНАТОЛІЙ ЮРІЙОВИЧ, МИХАЙЛЕНКО СЕРГІЙ МИКОЛАЙОВИЧ, ЕГОРОВ ВІКТОР ОЛЕКСАНДРОВИЧ (73) ПОТАНІН АНАТОЛІЙ ЮРІЙОВИЧ, МИХАЙЛЕНКО СЕРГІЙ МИКОЛАЙОВИЧ 3 вого з'єднання, що заявляється, на стику газопроводу і звужуючого пристрою для вимірювання витрати газу. Роз'ємне з'єднання складається з фланців 1, 2, шпильок 3, елементів ущільнювачів 4, дистанційного кільця 5 розтискних болтів 6. Дистанційне кільце 5 забезпечено хвостовиком 7, вісь якого знаходиться в площині, перпендикулярній до осі трубопроводу 8. Дистанційне кільце може бути виконане з кільцевими виступами з обох боків (фіг. 3), з кільцевими западинами з обох боків (фіг. 4), або з кільцевим виступом з одного боку і з кільцевою западиною з іншого боку (фіг. 5) Використання фланцевого роз'ємного з'єднання, що заявляється, показане на прикладі проведення монтажно-демонтажних робіт на стику газопроводу високого тиску із звужуючим пристроєм для вимірювання витрати газу. Заздалегідь, перед стиковкою фланця 2 магістрального трубопровода з фланцем 1 звужуючого 58011 4 пристрою для вимірювання витрати газу, встановлюють за допомогою розтискних болтів 6 монтажний зазор між фланцями 1 і 2 на величину більш за товщину дистанційного кільця 5. Встановлений монтажний зазор фіксують шпильками 3 і вводять в зазор за допомогою хвостовика 6 дистанційне кільце 5. Центрування дистанційного кільця 5 відбувається за рахунок контакту кільцевого виступу або кільцевої западини на бічній поверхні дистанційного кільця 5 з кільцевою западиною або з кільцевим виступом фланця (фіг. 2, фіг. 3, фіг. 4). При необхідності демонтажу звужуючого пристрою для вимірювання витрати газу спочатку ослабляють шпильки 3, частину з них знімають, за допомогою розтискних болтів розсовують фланці 1 і 2 і виймають дистанційне кільце 5. Корисна модель, що заявляється, дозволяє за допомогою простих засобів забезпечити надійне центрування дистанційного кільця щодо трубопроводу. 5 58011 6 7 Комп’ютерна верстка А. Крижанівський 58011 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
