Спосіб приготування ніздрюватобетонної суміші

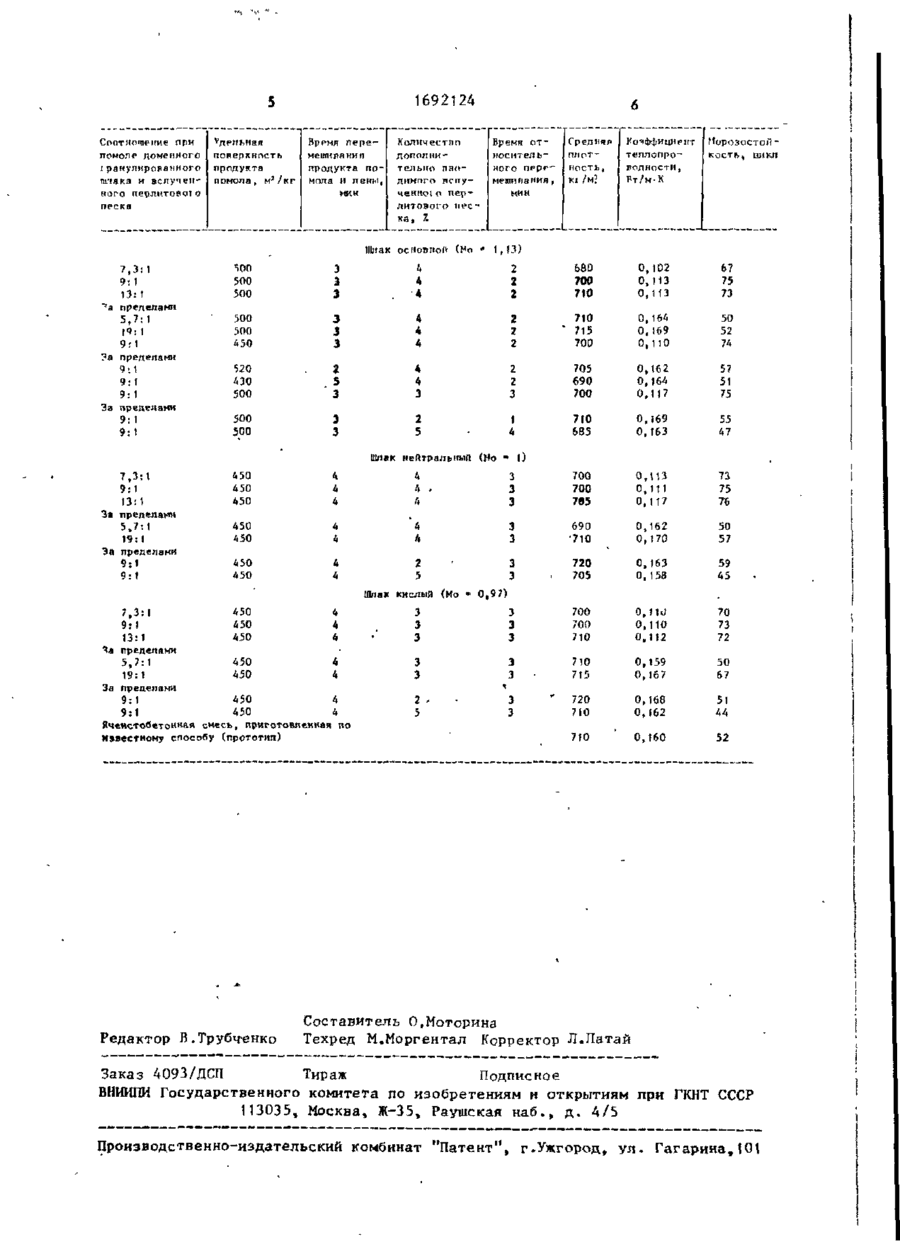

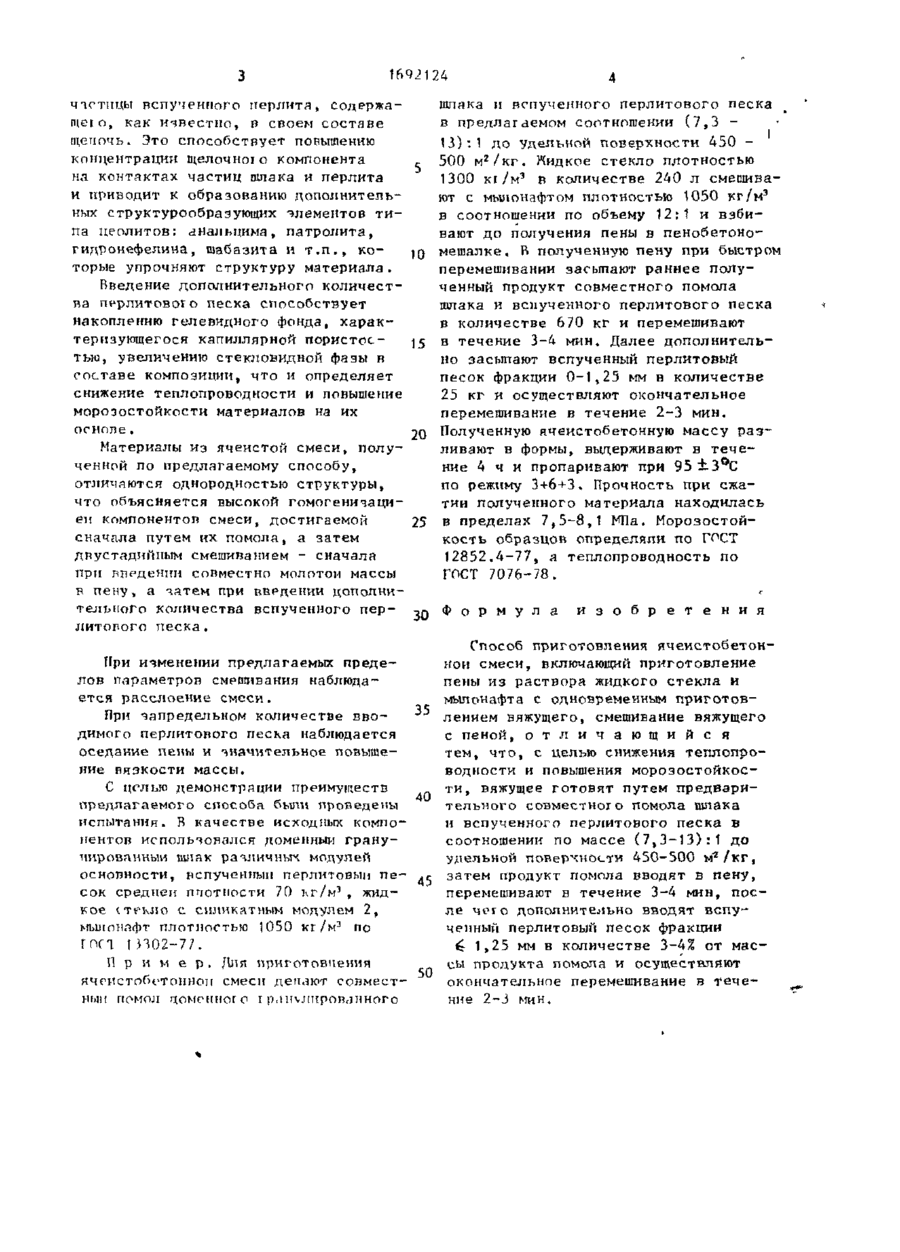

Изобретение предназначено для использования в промышленности строительных материалов. С целью снижения теплопроводности и повышения морозостойкости материала приготавливают пену из раствора жидкого стекла и мылонафта с одновременным приготовлением вчжущего путем предваритепьного совместного помола шпака и вспученного перлитового песка в соотношении по массе (7,3-13,0):1 до удельной поверхности 450-500 м 2 /кг, вводят продукт помола в пену, перемешивают в течение 3-4 мин, после чего дополнительно вводят вспученный перлитовый песок фракции. -£. 1,25 мм в количестве 3-4% от массы продукта помола и осуществляют окончательное перемешивание в течение 2-3 мин. Ячеистый бетон с о с т а в а , мас«%: доменный гранулированный шлак 5 8 , 4 , вспученный перлитовый песок плотностью 70 кг/м 3 9 , 2 , жидкое стекло, Me * 2, р = 1300 кг/м 3 3 0 , 4 , мьтонафт Р - 1050 кг/м 3 2 , 0 , и з г о товленный по след>'ощему способу: совместный помол шпака и вспученного перлитового песка в соотношении по массе 9:1 до удельной поверхности 500 м 3 / к г , введение продукта помола в пену перемешивание в течение 3 мии э дополнительное взедеиие вспученног о перлитового песка Фракции 0-1,25 мм в количестве 25 к г , окончательное п е ремешивание в течение 2 мин - имеет следующие характеристики; прочность при сжатии после тепловлажностнои обработки в течение 12 ч ~ 7,8 МПа, средняя плотность в абсолютно суэ хом состоянии 700 кг/м , коэффициент теплопроводности 0,113 Вт/м»К, морозостойкость 75 циклов. 1 табл. Изобретение относится к химии и химической технологии, а более конкретно к получению ячеистобетонных смесей, и может быть использовано в промышленности строительных материалов . Целью изобретения является у с т р а нение указанных недостатков - сниже ниє теплопроводности и повышение морозостойкости, а также упрощение т е х нологии изготовления ячеистых бетонов, При совместном помоле гранулированного доменного шлака и вспученного перлитового песка происходит увеличение дисперсности фазы и гомогенизации смеси, при этом активизируются (21) 4683781/33 (22) 25.04.89 ' * (71) Киевский инженерно-строительный институт (72) В.Д.Глуховский, Г.В.Румына, В,И,Гои, В.И.Омельчук, В.А.Дорошенко и Е.В.Числицкая (53) 6 6 6 . 9 7 3 ( 0 8 8 . 8 ) (56) Багров Б а 0 , Автоклавный ячеистый бетон на основе іцелочеалюмосиликатного вяжущего. Труды НИИЖБа, вып. 26, М., 1977 г. Авторское свидетельство СССР № 1196353, кл, С 04 В 28/02, 1984. (54) СПОСОБ ПРИГОТОВЛЕНИЯ ЯЧЕИСТОБЕТОННОЙ С^ЕСИ 42-91 1692124 Ч1СТШДЫ вспученного перлита, содержаіцеї о, как и з в е с т н о , в своем составе щепочь. Это способствует повышению концентрации щелочного компонента на контактах частиц шлака и перлита и приводит к образованию дополнительных структурообразующих элементов т и па цеолитов: анальцима, патролита, гидронефелина, шабазита и т . п . » к о торые упрочняют структуру материала. Введение дополнительного количества перлитового песка способствует накоплению гелевидного фонда, характеризующегося капиллярной пористостью, увеличению стекловидной фазы в составе композиции, что и определяет снижение теплопроводности и повышение морозостойкости материалов на их осноле, Материалы из ячеистой смеси, полученной по предлагаемому способу, отличаются однородностью структуры, что объясняется высокой гомогенизацией компонентов смеси, достигаемой сначала путем их помола, а затем двустадийным смешиванием - сначала при яврдении совместно молотой массы в пену, а чатем при введении дополнительного количества вспученного п е р литового п е с к а , с 10 15 20 25 шлака и в с п у ч е н н о г о п е р л и т о в о г о п е с к а в п р е д л а г а е м о м соотношении ( 7 , 3 1 3 ) : 1 д о удельной п о в е р х н о с т и 4 5 0 500 м г / к г . Жидкое с т е к л о п л о т н о с т ь ю 1300 к і / м 3 в к о л и ч е с т в е 240 л смешивают с мылонафтом п л о т н о с т ь ю 1050 к г / м э в соотношении по объему 1 2 : 1 и в з б и вают д о получения пены в п е н о б е т о н о мешалке, R полученную пену при быстром перемешивании засыпают р а н н е е п о л у ченный продукт с о в м е с т н о г о помола шлака и в с п у ч е н н о г о п е р л и т о в о г о п е с к а в к о л и ч е с т в е 670 кг и перемешивают в т е ч е н и е 3-4 м и н . Далее д о п о л н и т е л ь но засыпают вспученный п е р л и т о в ы й п е с о к фракции 0 - 1 , 2 5 мм в к о л и ч е с т в е 25 кг и осуществляют о к о н ч а т е л ь н о е перемешивание в т е ч е н и е 2 - 3 м и н . Полученную я ч е и с т о б е т о н н у ю м а с с у р а з ливают в формы, выдерживают в т е ч е ние 4 ч и пропаривают при 95 І З ° С по режиму 3 + 6 + 3 , Прочность при с ж а тии п о л у ч е н н о г о м а т е р и а л а н а х о д и л а с ь в п р е д е л а х 7 , 5 - 8 , 1 МПа, М о р о з о с т о й к о с т ь о б р а з ц о в о п р е д е л я л и по ГОСТ 1 2 8 5 2 . 4 - 7 7 , я т е п л о п р о в о д н о с т ь по ГОСТ 7 0 7 6 - 7 8 . 30 Ф о р м у л а и з о б р е т е н и я Способ п р и г о т о в л е н и я я ч е и с т о б е т о н При изменении предлагаемых преденои с м е с и , включающий п р и г о т о в л е н и е лов параметров смешивания наблюдапены и з р а с т в о р а жидкого с т е к л а и ется расслоение смеси. мылонафта с одновременным п р и г о т о в 35 л е н и е м вяжущего, смешивание вяжущего При запредельном количестве ввос пеной, о т л и ч а ю щ и й с я димого перлитового песка наблюдается т е м , ч т о , с целью снижения т е п л о п р о оседание пены и значительное повышеводности и повышения м о р о з о с т о й к о с ние вязкости массы. т и , вяжущее г о т о в я т путем п р е д в а р и С целью демонстрации преимуществ предлагаемого способа были проведены 40 т е л ь н о г о с о в м е с т н о г о помола ишака и вспученного перлитового песка в испытания. В качестве исходных компосоотношении по м а с с е ( 7 , 3 - 1 3 ) : 1 д о нентов использовался доменный грануудельной п о в е р х н о с т и 4 5 0 - 5 0 0 м ^ / к г , лированный шлак различных модулей з а т е м продукт помола в в о д я т в п е н у , основности, вспученный перлитовый п е 3 перемешивают в т е ч е н и е 3-4 мин, п о с сок средней плотности 70 к г / м , жидле чего дополнительно вводят вспукое ЄТҐКЛО с силикатным модулем 2, э ченный перлитовый п е с о к фракции мылонафт плотностью 1050 кг/м по ^ 1,25 мм в к о л и ч е с т в е 3-4% от м а с Г О Ч 1ПО2-77. С сьі п р о д у к т а помола и осуществляют П р и м е р . Для приготовиения ячеистобетонноп смеси дегьэют совмест- 50 о к о н ч а т е л ь н о е перемешивание в т е ч е ние 2-3 мин. ный ПОМОЛ ЦОМСННОГ О 1р
