Електробур

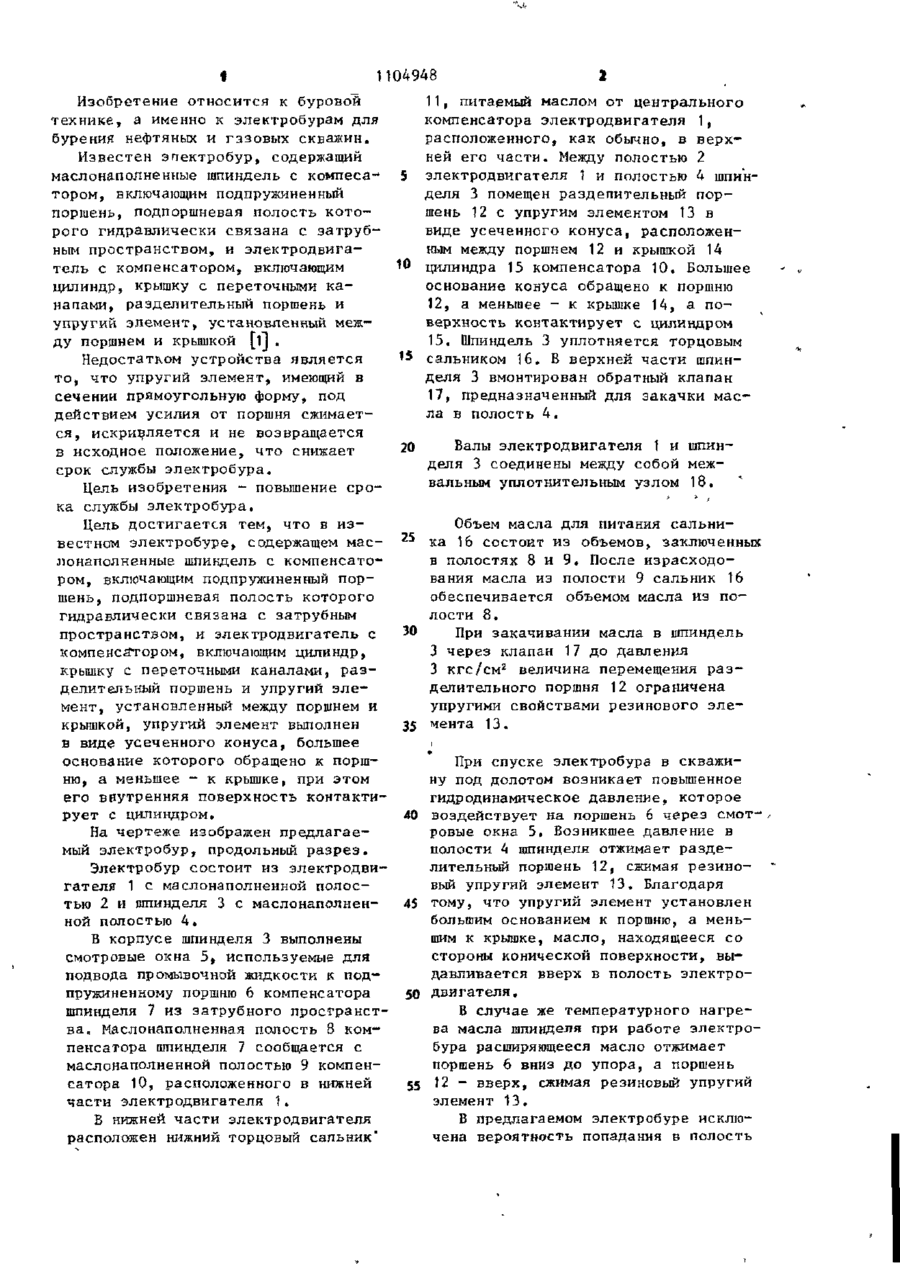

ЭЛЕКТРОБУР, содержащий маслонаполненные шпиндель с компенсато ром, включающим подпружиненный поршень, подпоршневая полость которого гидравлически связана с затрубным Пространством, и электродвигатель с компенсатором, включающим цилиндр, крышку с переточными каналами, р а з делительный поршень и упругий э л е мент, установленный между поршнем и крышкой, о т л и ч а ю щ и й с я тем, что, с целью повышения срока службы электробура, упругий э л е мент выполнен в виде усеченного конуса, большее основание которого обращено к поршню, а меньшее - к крышке, при этом его внутренняя поверхa ность контактирует с цилиндром. чвяяяч — 1 і х П04948 И з о б р е т е н и е о т н о с и т с я к буровой т е х н и к е , а именно к э л е к т р о б у р а м для бурения нефтяных и г з з о в ы х скважин. И з в е с т е н э п е к т р о б у р , содержащий маслонаполненные шпиндель с к о м п е с а т о р о м , включающим подпружиненный поршень, подпоршневая п о л о с т ь к о т о рого гидравлически связана с з а т р у б ным п р о с т р а н с т в о м , и э л е к т р о д в и г а т е л ь с к о м п е н с а т о р о м , включающим цилиндр, крышку с переточными к а напами, р а з д е л и т е л ь н ы й поршень и упругий э л е м е н т , установленный между поршнем и крышкой [Л . Недостатком у с т р о й с т в а я в л я е т с я т о , что упругий э л е м е н т , имеющий в сечении прямоугольную форму, под д е й с т в и е м усилия от поршня сжимается , и с к р и в л я е т с я и не в о з в р а щ а е т с я в и с х о д н о е положение, ч т о снижает срок службы э л е к т р о б у р а . Цель и з о б р е т е н и я ~ повышение с р о ка службы э л е к т р о б у р а . Цель д о с т и г а е т с я тем, что в и з вестном э л е к т р о б у р е , содержащем м а с лонаполненные шпиндель с к о м п е н с а т о ром, включающим подпружиненный п о р шень, подпоршневая п о л о с т ь к о т о р о г о г и д р а в л и ч е с к и с в я з а н а с затрубным пространством, и электродвигатель с компенсатором, включающим цилиндр, крышку с переточными каналами, р а з делительный поршень и упругий э л е мент, установленный между поршнем и крышкой, упругий элемент выполнен в виде у с е ч е н н о г о к о н у с а , большее о с н о в а н и е к о т о р о г о обращено к поршню, а меньшее - к крышке, при этом е г о внутренняя п о в е р х н о с т ь к о н т а к т и р у е т с цилиндром. На ч е р т е ж е изображен п р е д л а г а е мый э л е к т р о б у р , продольный р а з р е з . Электробур с о с т о и т из э л е к т р о д в и г а т е л я 1 с маслонаполненной п о л о с тью 2 и шпинделя 3 с м а с л о н а п о л н е н ной полостью 4 . В корпусе шпинделя 3 выполнены смотровые окна 5 , используемые для подвода промывочной жидкости к п о д пружиненному поршню 6 компенсатора шпинделя 7 из з а т р у б н о г о п р о с т р а н с т в а , маслонаполненная полость 8 комп е н с а т о р а шпинделя 7 сообщается с маслонаполненной полостью 9 компенс а т о р а 10, расположенного в нижней ч а с т и э л е к т р о д в и г а т е л я 1• В нижней ч а с т и э л е к т р о д в и г а т е л я расположен нижний торцовый сальник* 11, питаемый маслом от ц е н т р а л ь н о г о компенсатора э л е к т р о д в и г а т е л я 1, расположенного, как обычно, в в е р х ней е г о ч а с т и . Между полостью 2 5 э л е к т р о д в и г а т е л я 1 и полостью 4 шпинделя 3 помещен р а з д е п и т е л ь н ы й п о р шень 12 с упругим эл ементом 13 в виде у с е ч е н н о г о к о н у с а , р а с п о л о ж е н ным между поршнем 12 и крышкой 14 10 цилиндра 15 компенсатора 1 0 . Большее основание конуса обращено к поршню 12, а меньшее - к крышке 14, а п о в е р х н о с т ь к о н т а к т и р у е т с цилиндром 15. Шпиндель 3 у п л о т н я е т с я торцовым 15 сальником 16. В в е р х н е й ч а с т и шпинд е л я 3 вмонтирован обратный клапан 17, предназначенный для з а к а ч к и м а с ла в п о л о с т ь 4 . 20 Валы э л е к т р о д в и г а т е л я 1 и шпинделя 3 соединены между собой межвальным уплотнительным узлом 1 8 . Объем масла д л я питания с а л ь н и ка 16 состоит из объемов, заключенных в полостях 8 и 9 . После и з р а с х о д о вания масла из полости 9 сальник 16 о б е с п е ч и в а е т с я объемом масла из п о лости 8 . 30 При закачивании масла в шпиндель 3 ч е р е з клапан 17 до давления 3 к г с / с м 2 величина перемещения р а з д е л и т е л ь н о г о поршня 12 ограничена упругими свойствами р е з и н о в о г о э л е 35 мента 1 3 . 2 5 40 45 50 55 При спуске э л е к т р о б у р а в скважину под долотом в о з н и к а е т повышенное гидродинамическое д а в л е н и е , которое в о з д е й с т в у е т на поршень 6 ч е р е з с м о т ровые окна 5. Возникшее давление в полости 4 шпинделя отжимает р а з д е лительный поршень 12, сжимая р е з и н о вый упругий элемент 1 3 . Благодаря тому, что упругий элемент у с т а н о в л е н большим основанием к поршню, а м е н ь шим к крышке, м а с л о , находящееся со стороны конической п о в е р х н о с т и , выд а в л и в а е т с я вверх в п о л о с т ь э л е к т р о двигателя. В случае же температурного н а г р е ва масла шпинделя при р а б о т е э л е к т р о бура расширяющееся масло отжимает поршень 6 вниз до упора, а поршень 12 - в в е р х , сжимая резиновый упругий элемент 1 3 . В предлагаемом электробуре исключена в е р о я т н о с т ь попадания в полость З 1104948 4 электродвигателя масла или смеси" ря чему повышается масла с промывочной жидкостью электродвигателя и из полости шпинделя , благодацелом. Редактор О.Тимонина срок службьі электробура в Составитель М.Молоткова Техред Л.Сердюкова Корректор Г.Решетник Заказ 1231/ДСП Тираж 433 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская- н а б . , д . 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4
