Спосіб дослідження уловлюваних розжарених часток

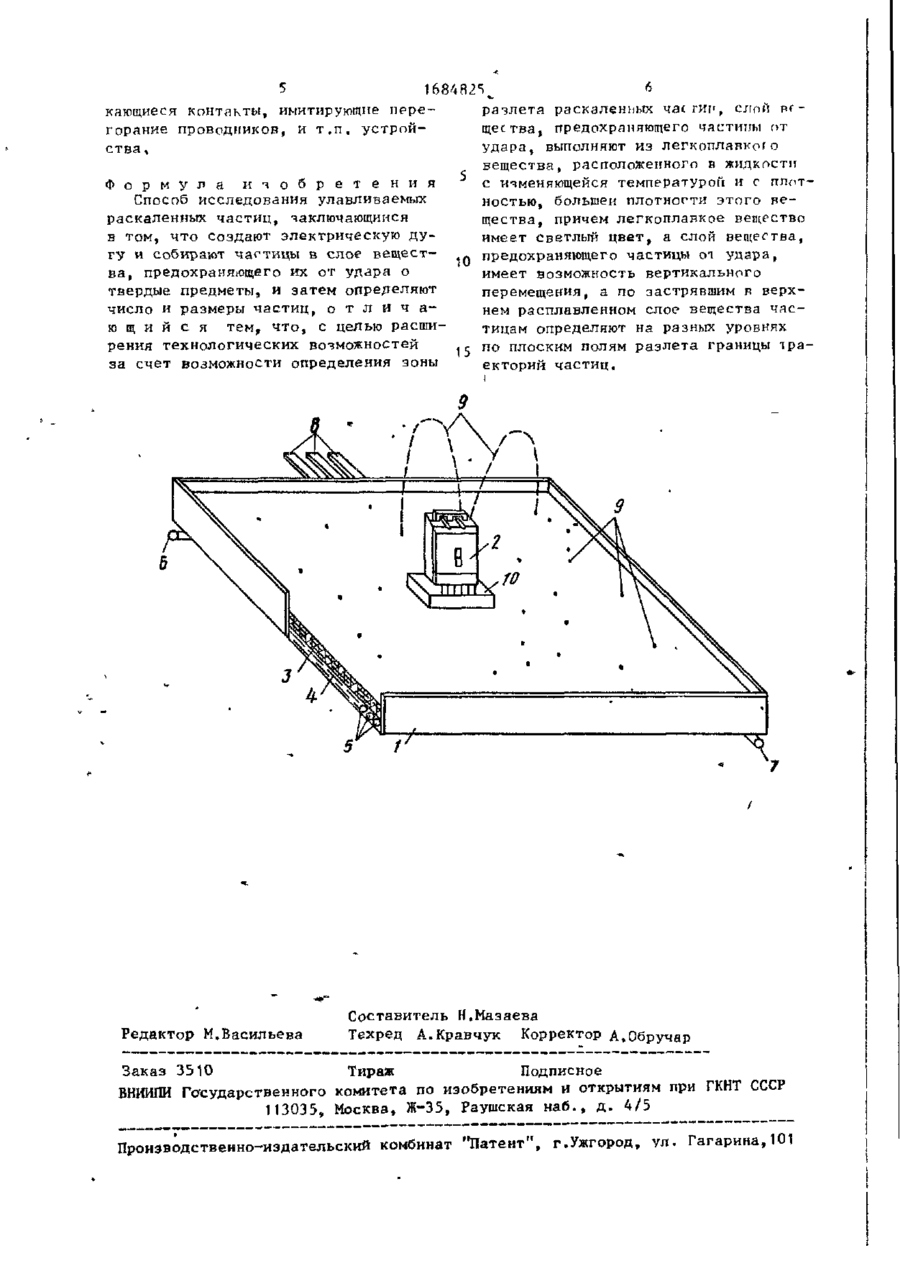

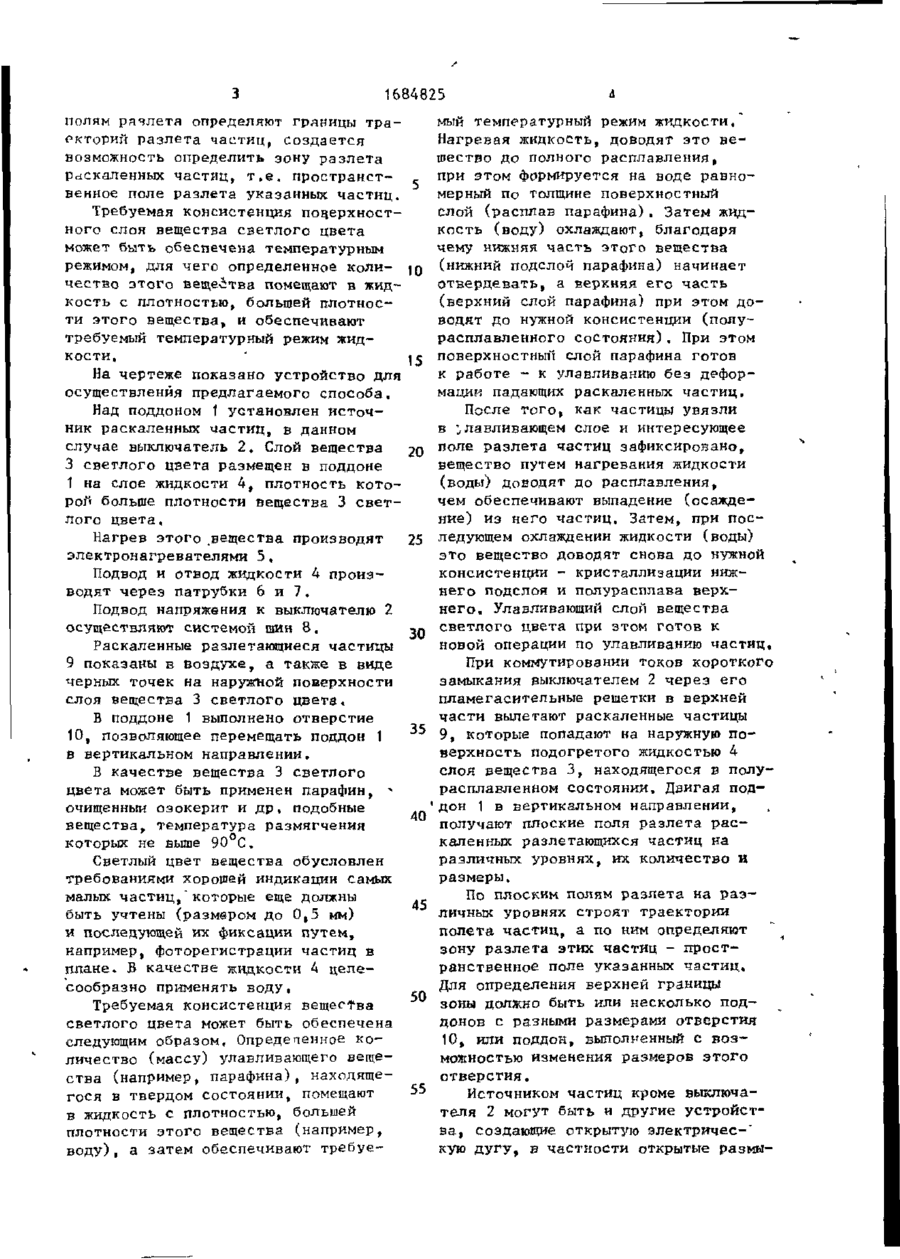

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН (51)5 Н 01 Н 69/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР Г (54) СПОСОБ ИССЛЕДОВАНИЯ УЛАВЛИВАЕМЫХ РАСКАЛЕННЫХ ЧАСТИЦ (5 7) Изобретение позволяет определить зону разлета - объемное поле раскаленных частиц, В предлагаемым способе устраняют возможность удара о твердые предметы разлетающихся раскаленных частиц и определяют их число и размеры, на требуемых уровнях относительно места образования электрической дуги размещают поочередно горизонтальный слой вещества светлого цвета, при этом обеспечивают консистенцию его, при которой падающие раскаленные частицы "застревают без деформации в поверхностном слое этого вещества, определяют поле разлета этих частиц на каждом уровне, и по плоским полям разлета определяют границы траекторий разлета частиц, 1 ил. Изобретение относится к области • испытания электротехнических устройств, в частности к определению пожароопасности раскаленных частиц, разлетающихся при размыкании электрических проводников с током и образованием электрической дуги. Целью изобретения является расширение технологических возможностей за счет определения зоны разлета раскаленных частиц, В способе улавливания раскаленных частиц, разлетающихся при размыкании электрических проводников с током с образованием электрической дуги, устраняют возможность их удара о твердые предметы и определяют их число и размеры путем того, что на требуемых уровнях относительно места образования электрической дуги поочеред но размещают горизонтальный слой легкоплавкого вещества светлого цвета, при этом обеспечивают консистенции его, при которой падающие раскаленные частицы застревают без деформации в поверхностном слое этого вещества, определяют поле разлета, этих частиц на каждом уровне и по плоским полям разлета определяют границы траекторий разлета частиц. За счет того, что на требуемых уровнях относительно места образования электрической дуги поочередно размещают горизонтальный елок вещества светлого цвета, имеющего консистенцию, при которой падающие раскаленные частицы застревают беч деформации в поверхностном слое ЇТОГО вещества, и определяют поле рячлета этих частиц на каждом уровне, а по плоским (21) 4735826/12 (22). 05.09.89 (46) 1 5 . 1 0 . 9 1 . Віол. № 38 (71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт низковольтного аппаратостроения (72) А.С.Кобозев, А.М.Панасенко, НО.А.Матвейчуки Л.М.Ланда {53} 674,28(088,8) (56) Смелков Г.И, Пожарная опасность электропроводок при аварийных режимах. М, : Эиергоатомиздат, 84 г., с, 70-74, 00 00 1684825 полям разлета определяют границы трамый температурный режим жидкости, екторий разлета частиц, создается Нагревая жидкость, доводят это вевозможность определить зону разлета шество до полного расплавления, раскаленных частиц, т.е. пространстпри этом формируется на воде равновенное поле разлета указанных частиц. мерный по толщине поверхностный слой (расплав парафина), Затем жидТребуемая консистенция поверхносткость (воду) охлаждают, благодаря ного слоя вещества светлого цвета чему нижняя часть этого вещества может быть обеспечена температурным режимом, для чего определенное коли- 10 (нижний подслой парафина) начинает отвердевать, а верхняя его часть чество этого вещества помещают в жид(верхний слой парафина) при этом докость с плотностью, большей плотносводят до нужной консистенции (полути этого вещества, и обеспечивают расплавленного состояния), При этом требуемый температурный режим жидповерхностный слой парафина готов кости. 15 к работе - к улавливанию без дефорНа чертеже показано устройство для мации падающих раскаленных частиц. осуществления предлагаемого способа. Над поддоном 1 установлен источник раскаленных частиц, в данном случае выключатель 2, Слой вещества 3 светлого цвета размещен в поддоне 1 на слое жидкости 4, плотность которои больше плотности вещества 3 светлого цвета. Нагрев этого вещества производят электронагревателями 5, Подвод и отвод жидкости 4 производят через патрубки 6 и 7, Подвод напряжения к выключателю 2 осуществляют системой шин 8, Раскаленные разлетающиеся частицы 9 показаны в воздухе, а также в виде черных точек на наружной поверхности слоя вещества 3 светлого цвета, В поддоне 1 выполнено отверстие 10, позволяющее перемещать поддон 1 в вертикальном направлении, В качестве вещества 3 светлого цвета может быть применен парафин, • очищенный озокерит и др, подобные вещества, температура размягчения которых не выше 90°С. Светлый цвет вещества обусловлен требованиями хорошей индикации самых малых частиц," которые еще должны быть учтены (размером до 0,5 мм) и последующей их фиксации путем, например, фоторегистрации частиц в плане. В качестве жидкости 4 целесообразно применять воду. Требуемая консистенция вещества светлого цвета может быть обеспечена следующим образом, Опредепенное количество (массу) улавливающего вещества (например, парафина), находящегося в твердом состоянии, помещают в жидкость с плотностью, большей плотности этого вещества (например, воду), а затем обеспечивают требуе После того, как частицы увязли в улавливающем слое и интересующее 20 поле разлета частиц зафиксировано, вещество путем нагревания жидкости (воды) доводят до расплавления, чем обеспечивают выпадение (осаждение) из него частиц. Затем, при последующем охлаждении жидкости (воды) 25 это вещество доводят снова до нужной консистенции - кристаллизации нижнего подслоя и полурасплава верхнего. Улавливающий слой вещества светлого цвета при этом готов к 30 новой операции по улавливанию частиц. 35 40 45 50 55 При коммутировании токов короткого замыкания выключателем 2 через его пламегасительные решетки в верхней части вылетают раскаленные частицы 9, которые попадают на наружную поверхность подогретого жидкостью 4 слоя вещества 3, находящегося в полурасплавленном состоянии. Двигая поддон 1 в вертикальном направлении, получают плоские поля разлета раскаленных разлетающихся частиц на различных уровнях, их количество и размеры. По плоским полям разлета на различных уровнях строят траектории полета частиц, а по ним определяют зону разлета этих частиц - пространственное поле указанных частиц. Для определения верхней границы зоны должно быть или несколько поддонов с разными размерами отверстия 10, или поддон, выполненный с возможностью изменения размеров этого отверстия. Источником частиц кроме выключателя 2 могут быть и другие устройства, создающие открытую электричес-' кую дугу, в частности открытые размы 168482S разлета раскаленных час гир, слой pfкающиеся контакты, имитирующие перещества, предохраняющего частицы от горание проводников, и т.п. устройудара, выполняют из легкоплавкого ства. вещества, расположенного в жидкости с изменяющейся температурой и с плотФ о р м у л а и з о б р е т е н и я ностью, большей плотности этого веСпособ исследования улавливаемых щества, причем легкоплавкое вещество раскаленных частиц, заключающийся имеет светлый цвет, а слой вещества, в том, что создают электрическую дугу и собирают частицы в слое вещест- 10 предохраняющего частицы от удара, имеет возможность вертикального ва, предохраняющего их от удара о перемещения, а по застрявшим в верхтвердые предметы, и затем определяют нем расплавленном слое вещества часчисло и размеры частиц, о т л и ч а тицам определяют на разных уровнях ю щ и й с я тем, что, с целью расшипо плоским полям разлета границы трарения технологических возможностей 15 екторий частиц. за счет возможности определения зоны 5 Редактор М.Васильева / Составитель Н.Маэаева Техред А.Кравчук Корректор А.Обручар Заказ 3510 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,
